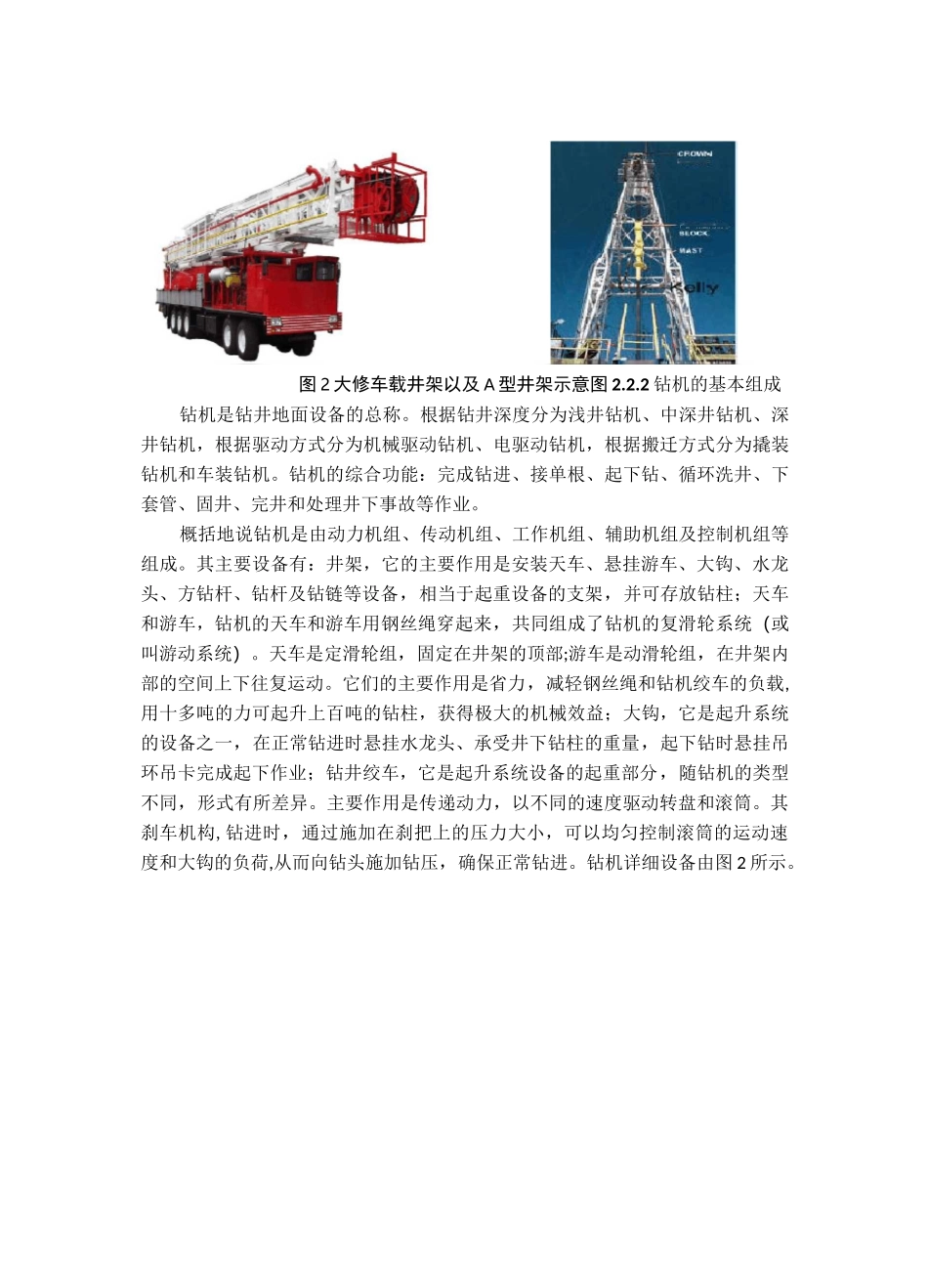

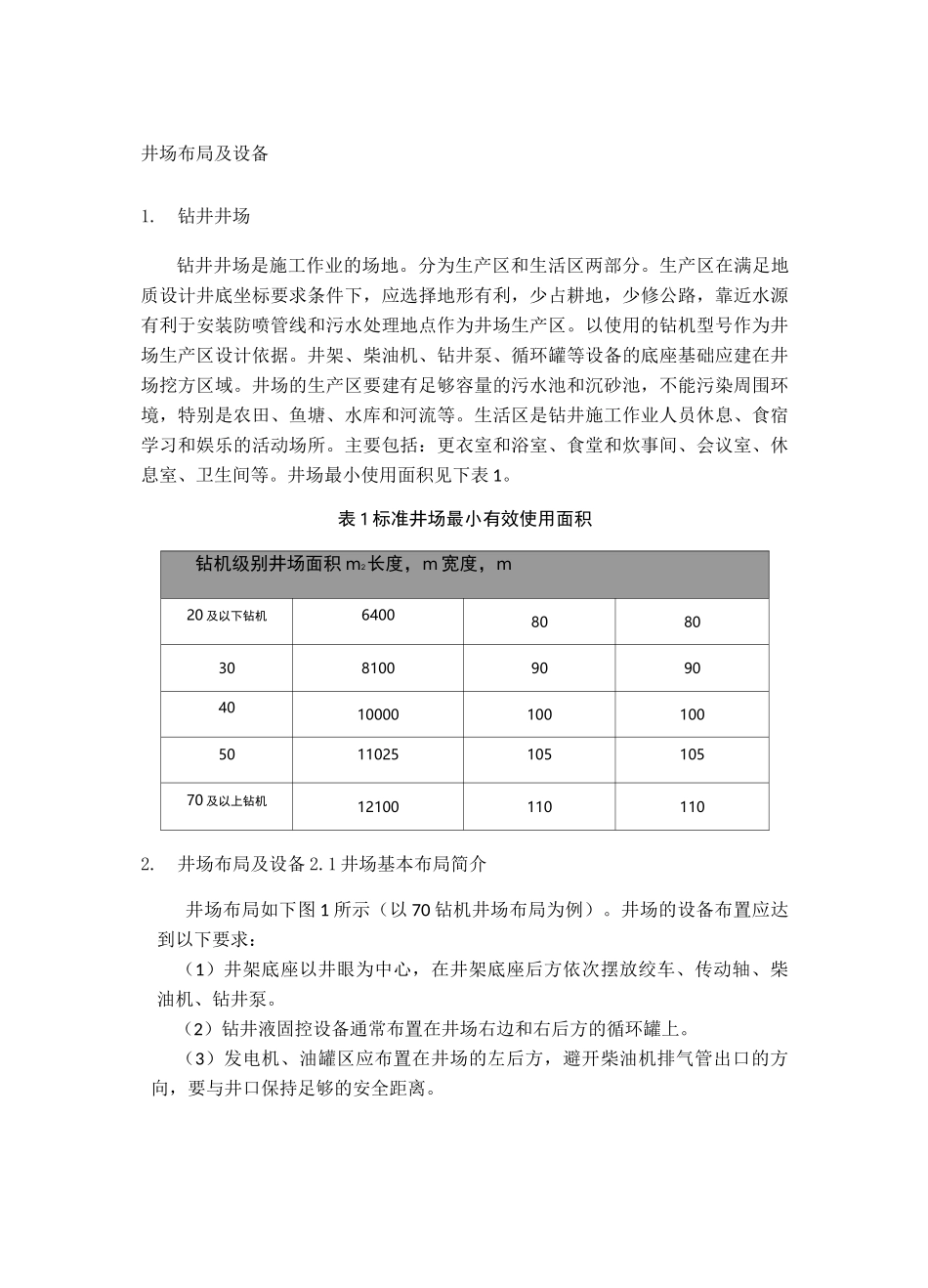

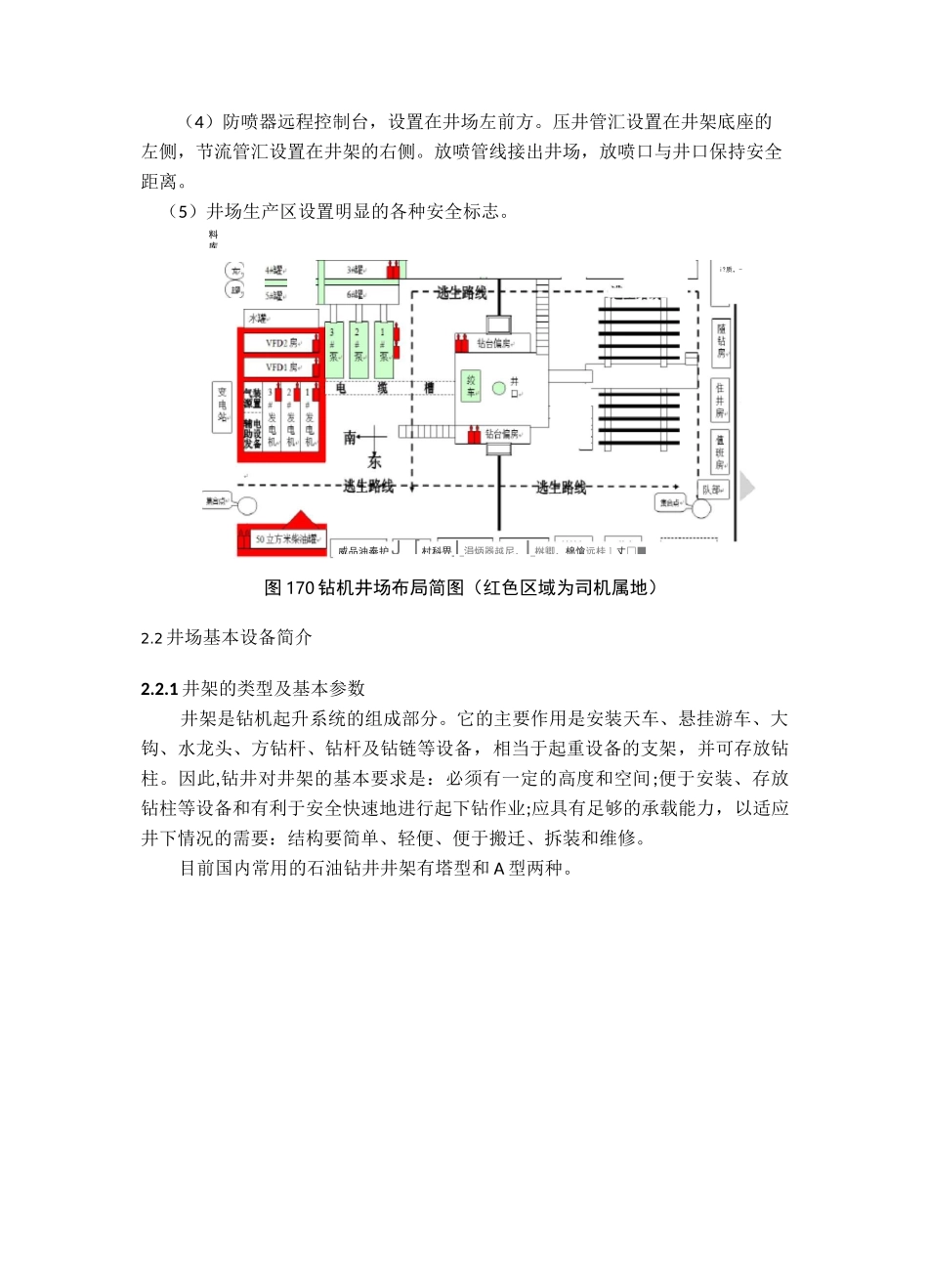

井场布局及设备1.钻井井场钻井井场是施工作业的场地。分为生产区和生活区两部分。生产区在满足地质设计井底坐标要求条件下,应选择地形有利,少占耕地,少修公路,靠近水源有利于安装防喷管线和污水处理地点作为井场生产区。以使用的钻机型号作为井场生产区设计依据。井架、柴油机、钻井泵、循环罐等设备的底座基础应建在井场挖方区域。井场的生产区要建有足够容量的污水池和沉砂池,不能污染周围环境,特别是农田、鱼塘、水库和河流等。生活区是钻井施工作业人员休息、食宿学习和娱乐的活动场所。主要包括:更衣室和浴室、食堂和炊事间、会议室、休息室、卫生间等。井场最小使用面积见下表1。表1标准井场最小有效使用面积钻机级别井场面积m2长度,m宽度,m20及以下钻机6400808030810090904010000100100501102510510570及以上钻机121001101102.井场布局及设备2.1井场基本布局简介井场布局如下图1所示(以70钻机井场布局为例)。井场的设备布置应达到以下要求:(1)井架底座以井眼为中心,在井架底座后方依次摆放绞车、传动轴、柴油机、钻井泵。(2)钻井液固控设备通常布置在井场右边和右后方的循环罐上。(3)发电机、油罐区应布置在井场的左后方,避开柴油机排气管出口的方向,要与井口保持足够的安全距离。1遥,11(4)防喷器远程控制台,设置在井场左前方。压井管汇设置在井架底座的左侧,节流管汇设置在井架的右侧。放喷管线接出井场,放喷口与井口保持安全距离。(5)井场生产区设置明显的各种安全标志。图170钻机井场布局简图(红色区域为司机属地)2.2井场基本设备简介2.2.1井架的类型及基本参数井架是钻机起升系统的组成部分。它的主要作用是安装天车、悬挂游车、大钩、水龙头、方钻杆、钻杆及钻链等设备,相当于起重设备的支架,并可存放钻柱。因此,钻井对井架的基本要求是:必须有一定的高度和空间;便于安装、存放钻柱等设备和有利于安全快速地进行起下钻作业;应具有足够的承载能力,以适应井下情况的需要:结构要简单、轻便、便于搬迁、拆装和维修。目前国内常用的石油钻井井架有塔型和A型两种。威品油奉护J[村科畀I涓炳器越尼,I桝卿,棉愴远桂』丈□■料库i?质,-图2大修车载井架以及A型井架示意图2.2.2钻机的基本组成钻机是钻井地面设备的总称。根据钻井深度分为浅井钻机、中深井钻机、深井钻机,根据驱动方式分为机械驱动钻机、电驱动钻机,根据搬迁方式分为撬装钻机和车装钻机。钻机的综合功能:完成钻进、接单根、起下钻、循环洗井、下套管、固井、完井和处理井下事故等作业。概括地说钻机是由动力机组、传动机组、工作机组、辅助机组及控制机组等组成。其主要设备有:井架,它的主要作用是安装天车、悬挂游车、大钩、水龙头、方钻杆、钻杆及钻链等设备,相当于起重设备的支架,并可存放钻柱;天车和游车,钻机的天车和游车用钢丝绳穿起来,共同组成了钻机的复滑轮系统(或叫游动系统)。天车是定滑轮组,固定在井架的顶部;游车是动滑轮组,在井架内部的空间上下往复运动。它们的主要作用是省力,减轻钢丝绳和钻机绞车的负载,用十多吨的力可起升上百吨的钻柱,获得极大的机械效益;大钩,它是起升系统的设备之一,在正常钻进时悬挂水龙头、承受井下钻柱的重量,起下钻时悬挂吊环吊卡完成起下作业;钻井绞车,它是起升系统设备的起重部分,随钻机的类型不同,形式有所差异。主要作用是传递动力,以不同的速度驱动转盘和滚筒。其刹车机构,钻进时,通过施加在刹把上的压力大小,可以均匀控制滚筒的运动速度和大钩的负荷,从而向钻头施加钻压,确保正常钻进。钻机详细设备由图2所示。B-LJQG-■FsnWEiLlfJi^1.天车;2.猫头绳架和起重绳;3.钻井钢丝绳;4.二层台;5.游车;6.顶驱;7.井架;8.钻杆;9.钻工房;10.防喷器;11.水罐;12.电缆槽;13.发电机房;14.燃油罐;15.电控房;16.泥浆泵;17.泥浆合成罐;18.泥浆罐;19.贮存池;20.除气器;21.振动筛;22.节流管汇;23.钻杆滑道;24.钻杆架;25.蓄能器图4钻机底座及其俯视平面图图5钻井泵及附件(活塞、缸套)柴湖鮒TrJUFli4歎活m:加ill愉刚陣鹿直倒制助干瓦110|130130^ldO1503f1^)31TO150015029.妙10WT3616.网匸19...
