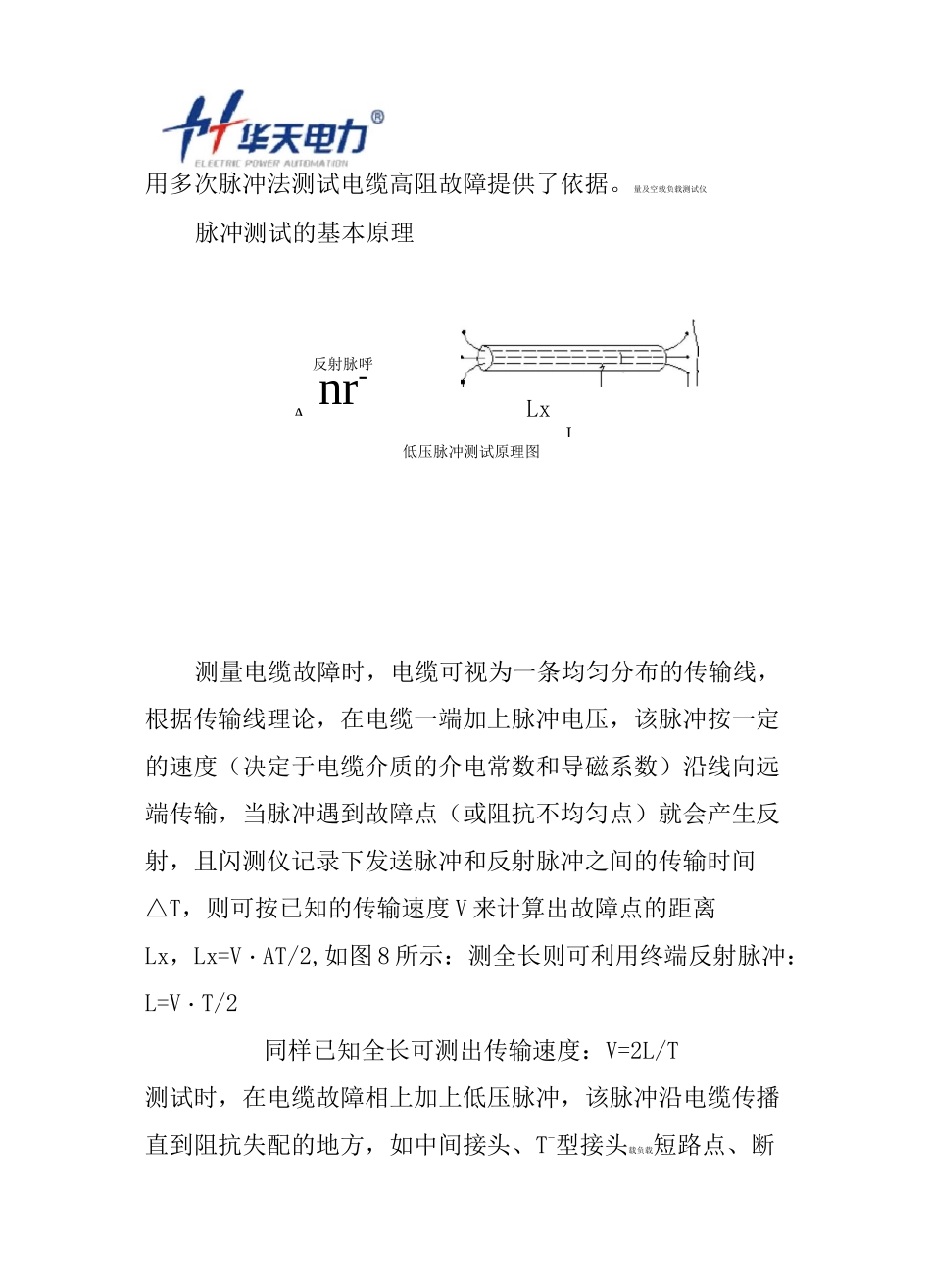

"££err/?范ww^whhuatiancomHTRs-v变压器容量及空载负载测试仪电缆故障测试仪的使用方法1、电缆故障测试原理本仪器主机采用时域反射（TDR）原理，对被测电缆发射一系列电脉冲，并接收电缆中因阻抗变化引起的反射脉冲再根据电波在电缆中的传播速度和两次反射波的特征拐点代表的时间，可测出故障点到测试端的距离为：S=VT/2式中：S代表故障点到测试端的距离V代表电波在电缆中的传播速度T代表电波在电缆中来回传播所需要的时间这样，在V已知和T已经测出的情况下，就可计算出故障点距测试端的距离S。这一切只需稍加人工干预，就可由计算机自动完成，测试故障迅速准确。本测试系统故障测试有低压脉冲法、多次脉冲法、直闪电流法、冲闪电流法四种基本方式。2、低压脉冲方式低压脉冲用于测试电缆中电波传播的速度、电缆全长、低阻故障（故障相电阻值低于1K）和开路故障及短路故障，主机即可完成任务，无须多次脉冲产生器。同时给下一步应A反射脉呼nr-LxL用多次脉冲法测试电缆高阻故障提供了依据。量及空载负载测试仪脉冲测试的基本原理低压脉冲测试原理图测量电缆故障时，电缆可视为一条均匀分布的传输线，根据传输线理论，在电缆一端加上脉冲电压，该脉冲按一定的速度（决定于电缆介质的介电常数和导磁系数）沿线向远端传输，当脉冲遇到故障点（或阻抗不均匀点）就会产生反射，且闪测仪记录下发送脉冲和反射脉冲之间的传输时间△T，则可按已知的传输速度V来计算出故障点的距离Lx，Lx=V・AT/2,如图8所示：测全长则可利用终端反射脉冲：L=V・T/2同样已知全长可测出传输速度：V=2L/T测试时，在电缆故障相上加上低压脉冲，该脉冲沿电缆传播直到阻抗失配的地方，如中间接头、T-型接头载负载短路点、断路点和终端头等等，在这些点上都会引起电波的反射，反射脉冲回到电缆测试端时被测试仪接收。测试仪可以适时显示这一变化过程。根据电缆的测试波形我们可以判断故障的性质，当发射脉冲与反射脉冲同相时，表示是断路故障或终端头开路。当发射脉冲与反射脉冲反相时，则是短路接地或低阻故障。凡是电缆故障点绝缘电阻下降到该电缆的特性阻抗，甚至电流电阻为零的故障均称为低阻故障或短路故障（注：这个概念是从采用低压脉冲反射法的角度，考虑到阻抗不同对反射脉冲的极性变化的影响而定义的）。凡是电缆绝缘电阻无穷大或虽与正常电缆的绝缘电阻值相同，但电压却不能馈至用户端的故障均称为开路（断路）故障。电缆的故障相（或被测相）与地线分别接到测试系统的输入线（输入线的另一端与测试系统Q9连接），将测试系统的“USB接口”与笔记本电脑的USB口连接，打开桌面测试软件，即可测试。•测速度对于有些电缆，电波传播的速度未知，必须通过测试来确定。但测试前必须知道电缆的全长。利华天电b图9为主机连接多次脉冲产生器采集低压脉冲电缆波形在“工作方式”菜单选择“测速度”、“低压脉冲”，根据电缆的大概长度，选择适应的范围，键入电缆全长，输入时请点击测试软件界面左下脚小任务栏的#小键盘（本机出厂时已给你设定好了），输入你所选择的电缆长度。然后按“确定”键，再按“采样”键，配合调整“幅度”旋纽，使信号的幅度和波形、基线处于便于观察的位置。如果无波形显示或反射波形过小，将输入振幅电位器旋大（注意：请微调），重新采样。如果采样时死机，即提示端口错误，按复位键恢复。•测故障（低阻故障和开路故障及短路故障）www.whhuatimcomHTRs-v变压器容量及空载负载测试仪www.whhuatimcomHTRs-v变压器容量及空载负载测试仪爭华天命*ciECrwir吋卅巴邸AtrroMArrm』测故障时工作状态菜单选择“低压脉冲”及空崔选仪择选择适当电缆概长度范围所对应的采样频率，再按测试距离里选择被测电缆酸对应的脉冲速度，然后按“采样”键后，屏幕上方就会显示开路波形（如图）或短路波形（如图），使用低压脉冲法测试时无自动卡位功能，屏幕的自动波形区有波形,不卡位，你只需从左测十次脉冲波形选中一个，在“手动波形区”即显示故障波形，用游标卡位，测试结果马上显示出来。祎椿婕度160口/舶全长米J//n1111111111111脉冲速度选择0000400月00日低压脉冲测短略、低退效障滾申开路故障的反射...
