三分仓容克式空预器说明书VIP免费

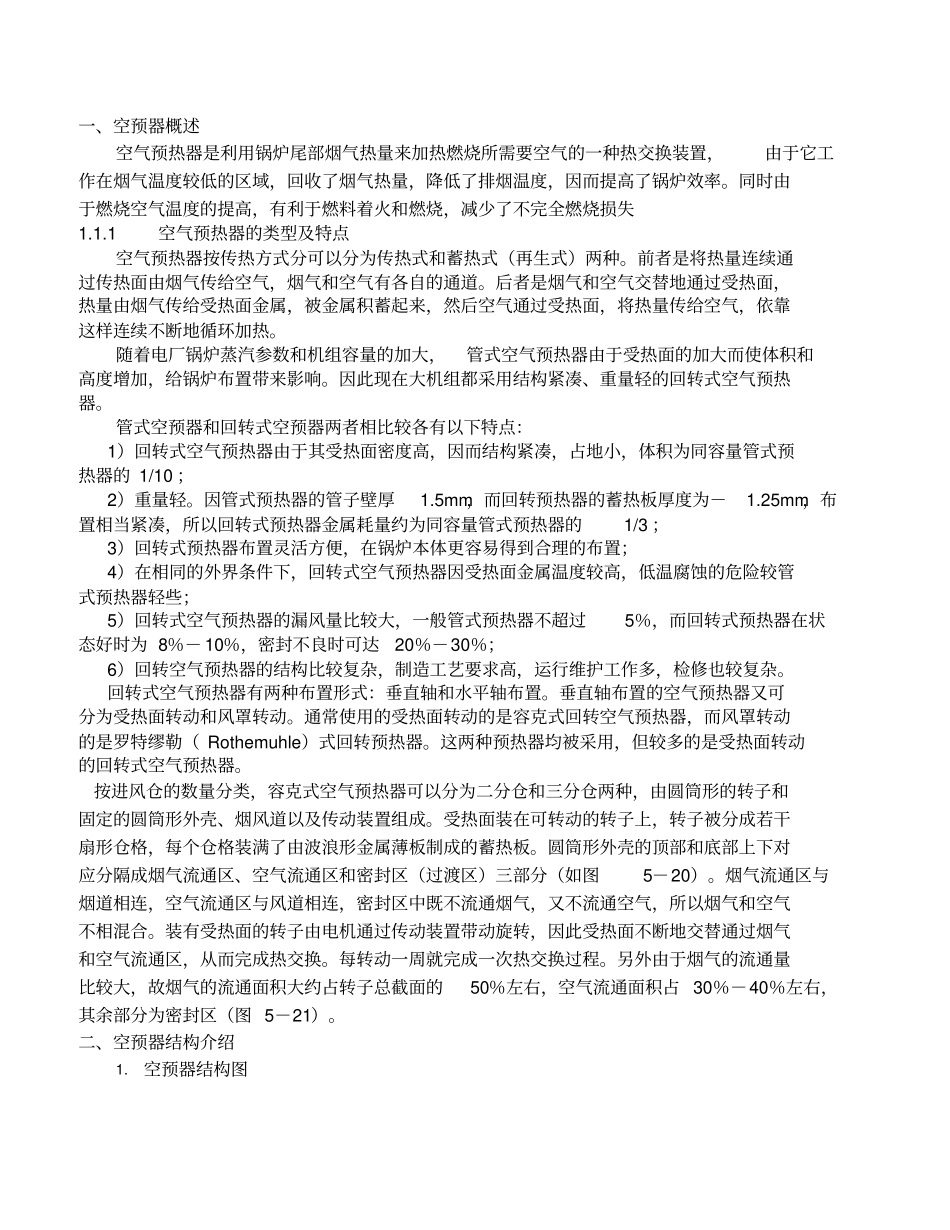

三分仓容克式空预器说明书_第1页
1/11

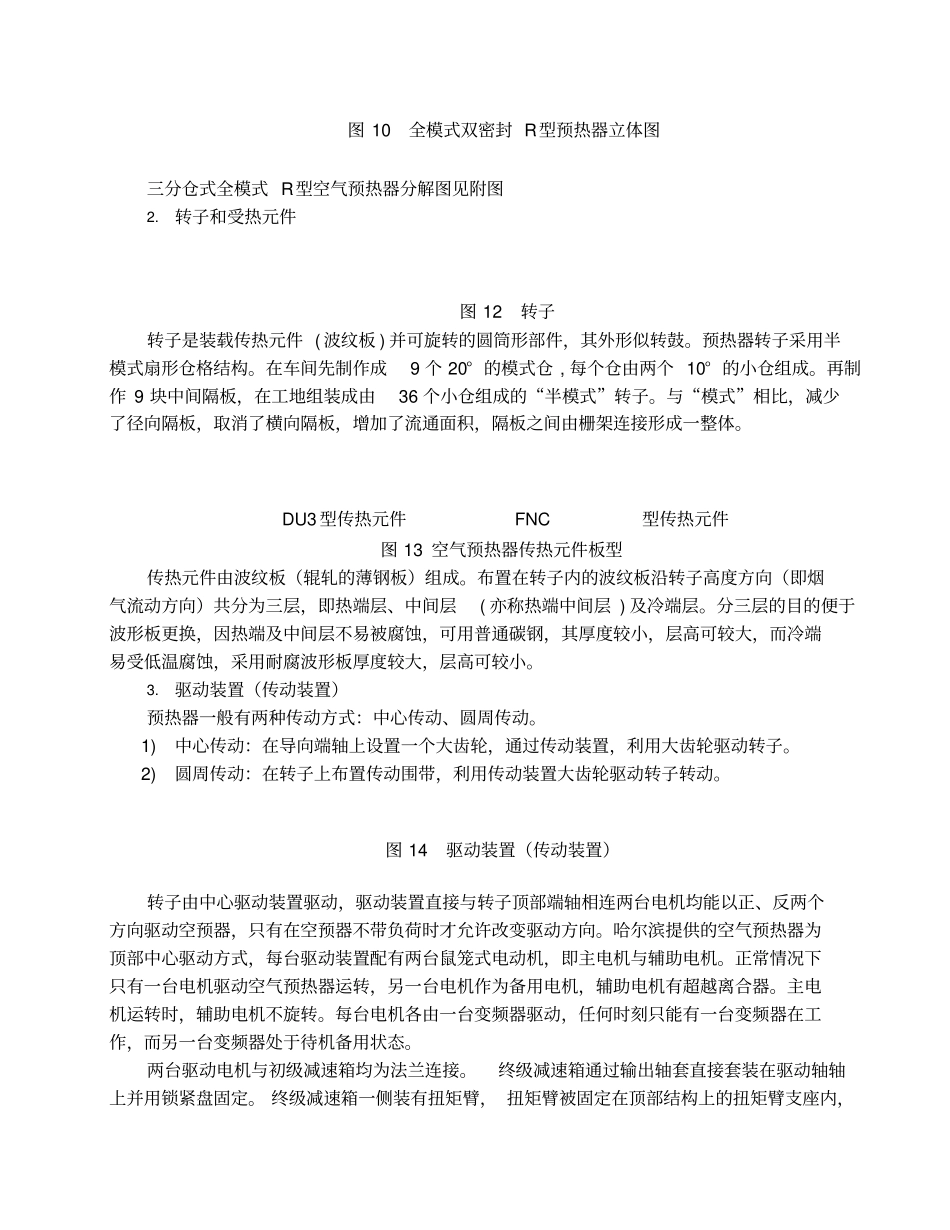

三分仓容克式空预器说明书_第2页
2/11

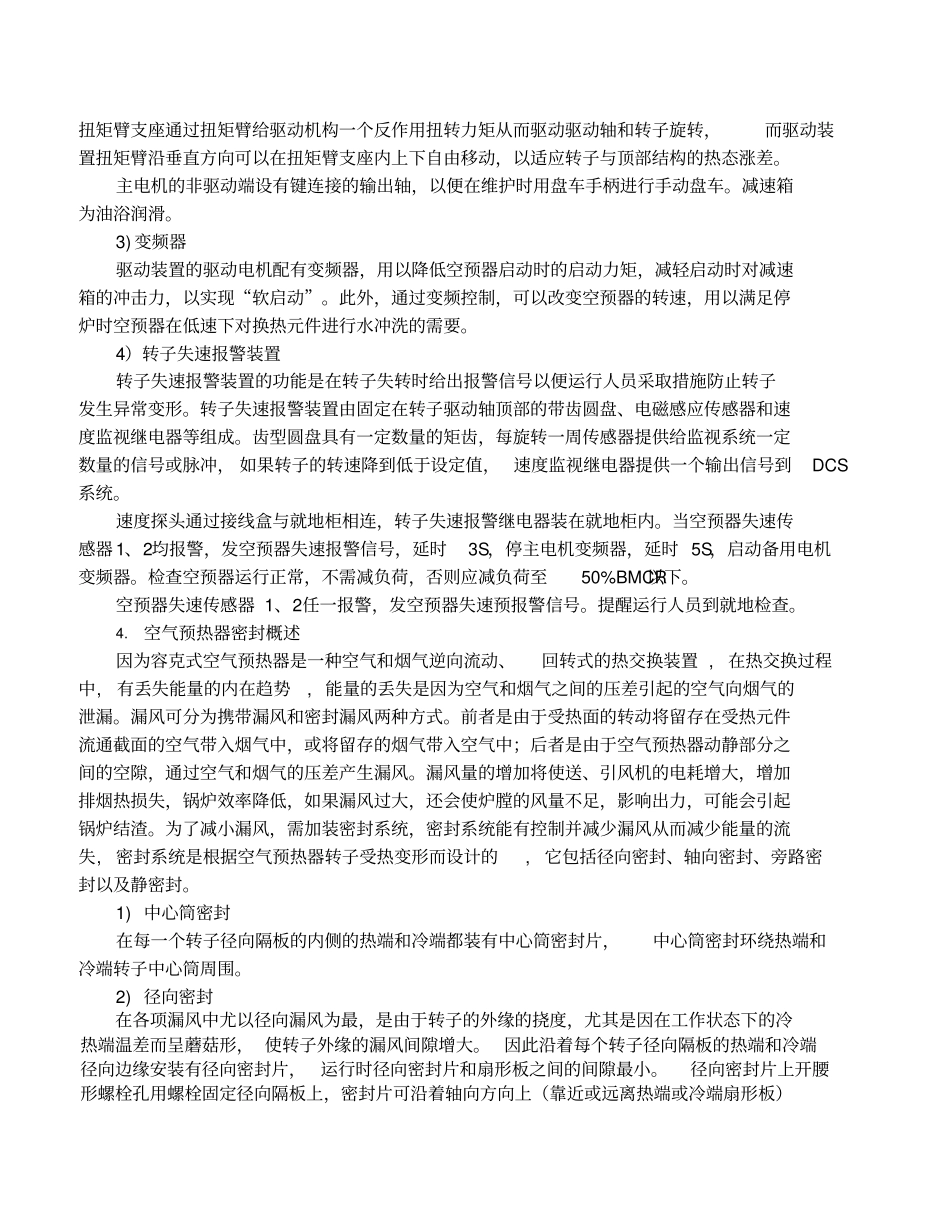

三分仓容克式空预器说明书_第3页
3/11
一、空预器概述空气预热器是利用锅炉尾部烟气热量来加热燃烧所需要空气的一种热交换装置,由于它工作在烟气温度较低的区域,回收了烟气热量,降低了排烟温度,因而提高了锅炉效率。同时由于燃烧空气温度的提高,有利于燃料着火和燃烧,减少了不完全燃烧损失1.1.1空气预热器的类型及特点空气预热器按传热方式分可以分为传热式和蓄热式(再生式)两种。前者是将热量连续通过传热面由烟气传给空气,烟气和空气有各自的通道。后者是烟气和空气交替地通过受热面,热量由烟气传给受热面金属,被金属积蓄起来,然后空气通过受热面,将热量传给空气,依靠这样连续不断地循环加热。随着电厂锅炉蒸汽参数和机组容量的加大,管式空气预热器由于受热面的加大而使体积和高度增加,给锅炉布置带来影响。因此现在大机组都采用结构紧凑、重量轻的回转式空气预热器。管式空预器和回转式空预器两者相比较各有以下特点:1)回转式空气预热器由于其受热面密度高,因而结构紧凑,占地小,体积为同容量管式预热器的1/10;2)重量轻。因管式预热器的管子壁厚1.5mm,而回转预热器的蓄热板厚度为-1.25mm,布置相当紧凑,所以回转式预热器金属耗量约为同容量管式预热器的1/3;3)回转式预热器布置灵活方便,在锅炉本体更容易得到合理的布置;4)在相同的外界条件下,回转式空气预热器因受热面金属温度较高,低温腐蚀的危险较管式预热器轻些;5)回转式空气预热器的漏风量比较大,一般管式预热器不超过5%,而回转式预热器在状态好时为8%-10%,密封不良时可达20%-30%;6)回转空气预热器的结构比较复杂,制造工艺要求高,运行维护工作多,检修也较复杂。回转式空气预热器有两种布置形式:垂直轴和水平轴布置。垂直轴布置的空气预热器又可分为受热面转动和风罩转动。通常使用的受热面转动的是容克式回转空气预热器,而风罩转动的是罗特缪勒(Rothemuhle)式回转预热器。这两种预热器均被采用,但较多的是受热面转动的回转式空气预热器。按进风仓的数量分类,容克式空气预热器可以分为二分仓和三分仓两种,由圆筒形的转子和固定的圆筒形外壳、烟风道以及传动装置组成。受热面装在可转动的转子上,转子被分成若干扇形仓格,每个仓格装满了由波浪形金属薄板制成的蓄热板。圆筒形外壳的顶部和底部上下对应分隔成烟气流通区、空气流通区和密封区(过渡区)三部分(如图5-20)。烟气流通区与烟道相连,空气流通区与风道相连,密封区中既不流通烟气,又不流通空气,所以烟气和空气不相混合。装有受热面的转子由电机通过传动装置带动旋转,因此受热面不断地交替通过烟气和空气流通区,从而完成热交换。每转动一周就完成一次热交换过程。另外由于烟气的流通量比较大,故烟气的流通面积大约占转子总截面的50%左右,空气流通面积占30%-40%左右,其余部分为密封区(图5-21)。二、空预器结构介绍1.空预器结构图图10全模式双密封R型预热器立体图三分仓式全模式R型空气预热器分解图见附图2.转子和受热元件图12转子转子是装载传热元件(波纹板)并可旋转的圆筒形部件,其外形似转鼓。预热器转子采用半模式扇形仓格结构。在车间先制作成9个20°的模式仓,每个仓由两个10°的小仓组成。再制作9块中间隔板,在工地组装成由36个小仓组成的“半模式”转子。与“模式”相比,减少了径向隔板,取消了横向隔板,增加了流通面积,隔板之间由栅架连接形成一整体。DU3型传热元件FNC型传热元件图13空气预热器传热元件板型传热元件由波纹板(辊轧的薄钢板)组成。布置在转子内的波纹板沿转子高度方向(即烟气流动方向)共分为三层,即热端层、中间层(亦称热端中间层)及冷端层。分三层的目的便于波形板更换,因热端及中间层不易被腐蚀,可用普通碳钢,其厚度较小,层高可较大,而冷端易受低温腐蚀,采用耐腐波形板厚度较大,层高可较小。3.驱动装置(传动装置)预热器一般有两种传动方式:中心传动、圆周传动。1)中心传动:在导向端轴上设置一个大齿轮,通过传动装置,利用大齿轮驱动转子。2)圆周传动:在转子上布置传动围带,利用传动装置大齿轮驱动转子转动。图14驱动装置(传动装置)转子由中心驱动装置驱动,驱动装置直接与转子...
