三百子煤矿主立井临时改绞施工组织设计VIP免费

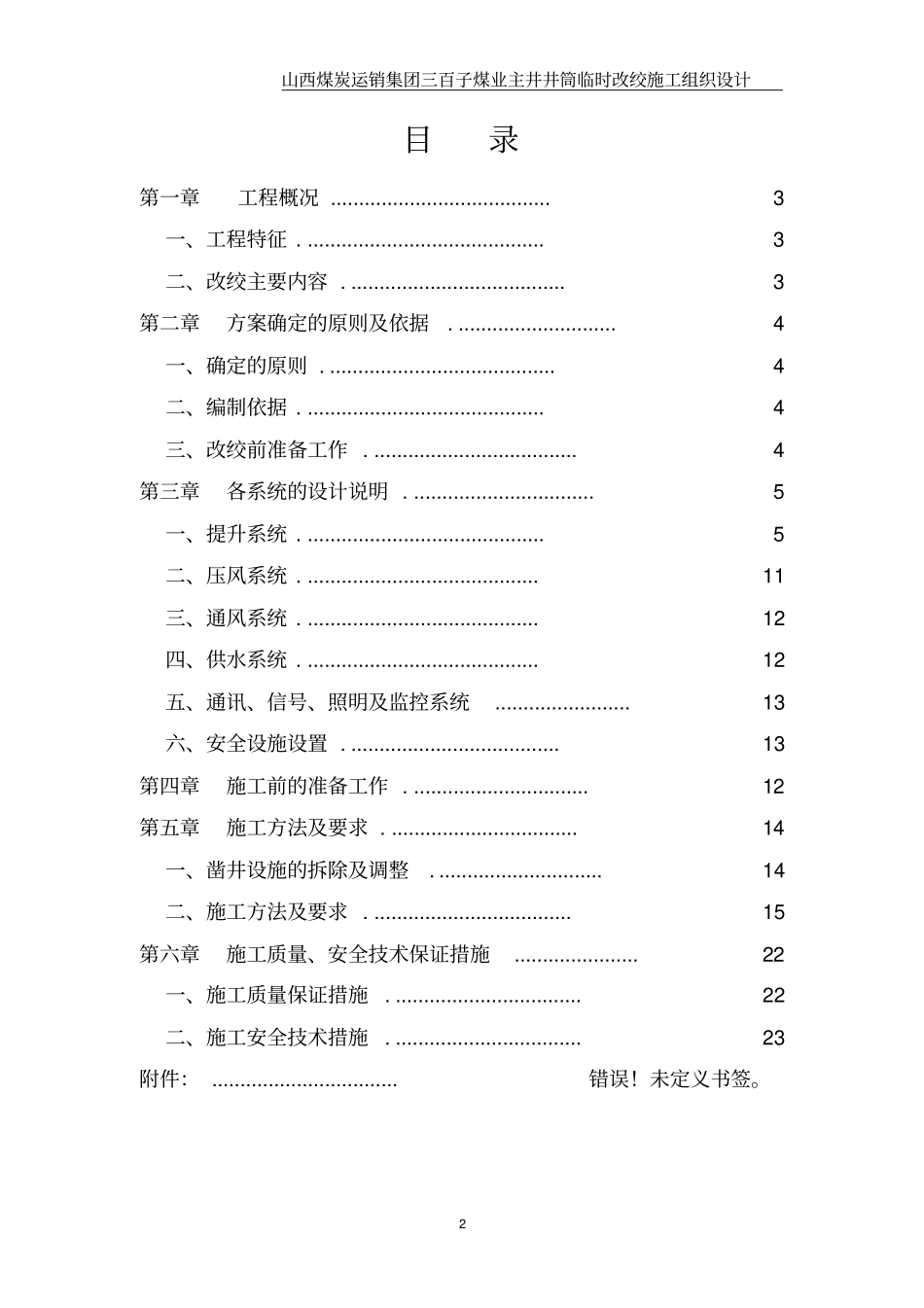

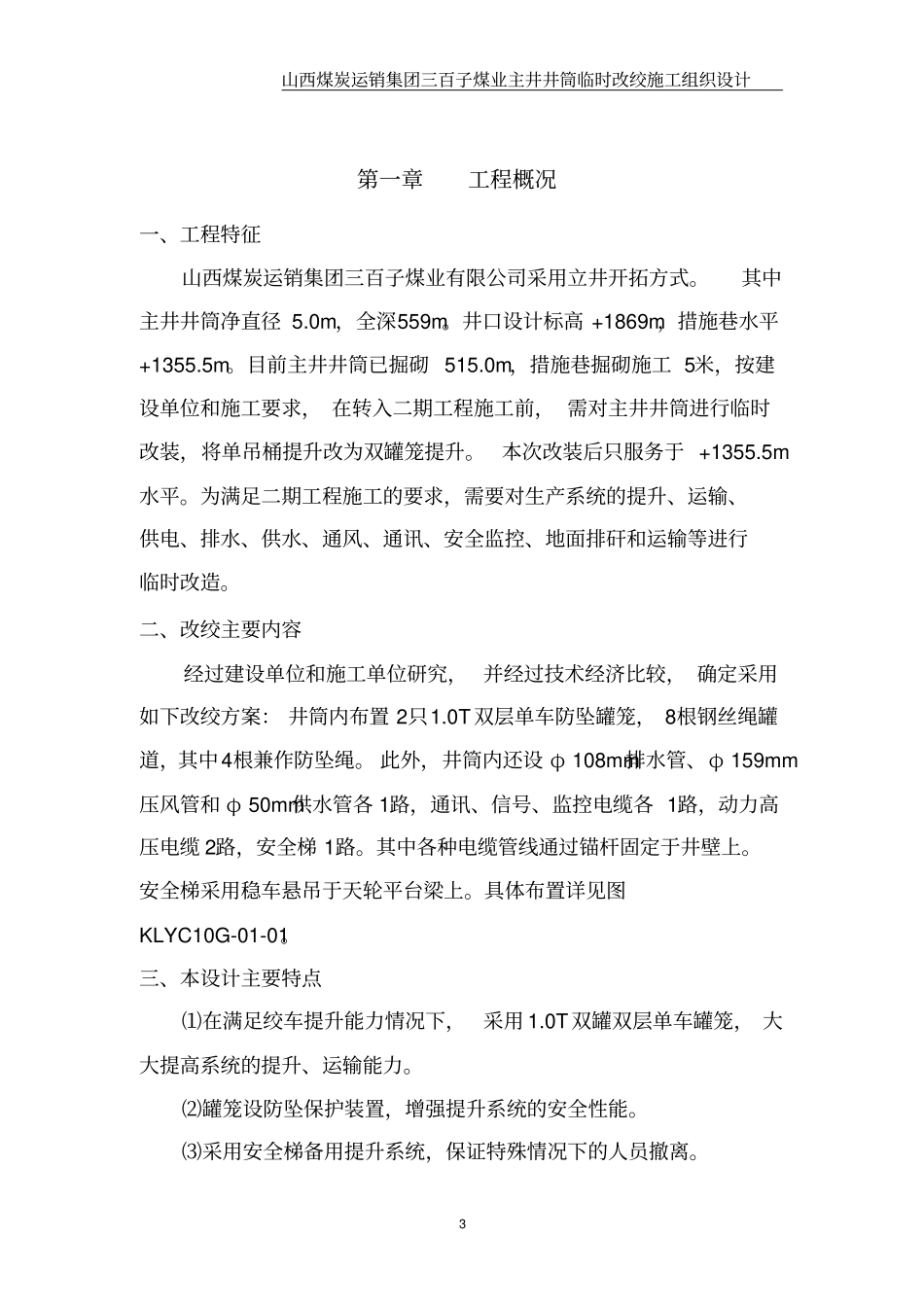

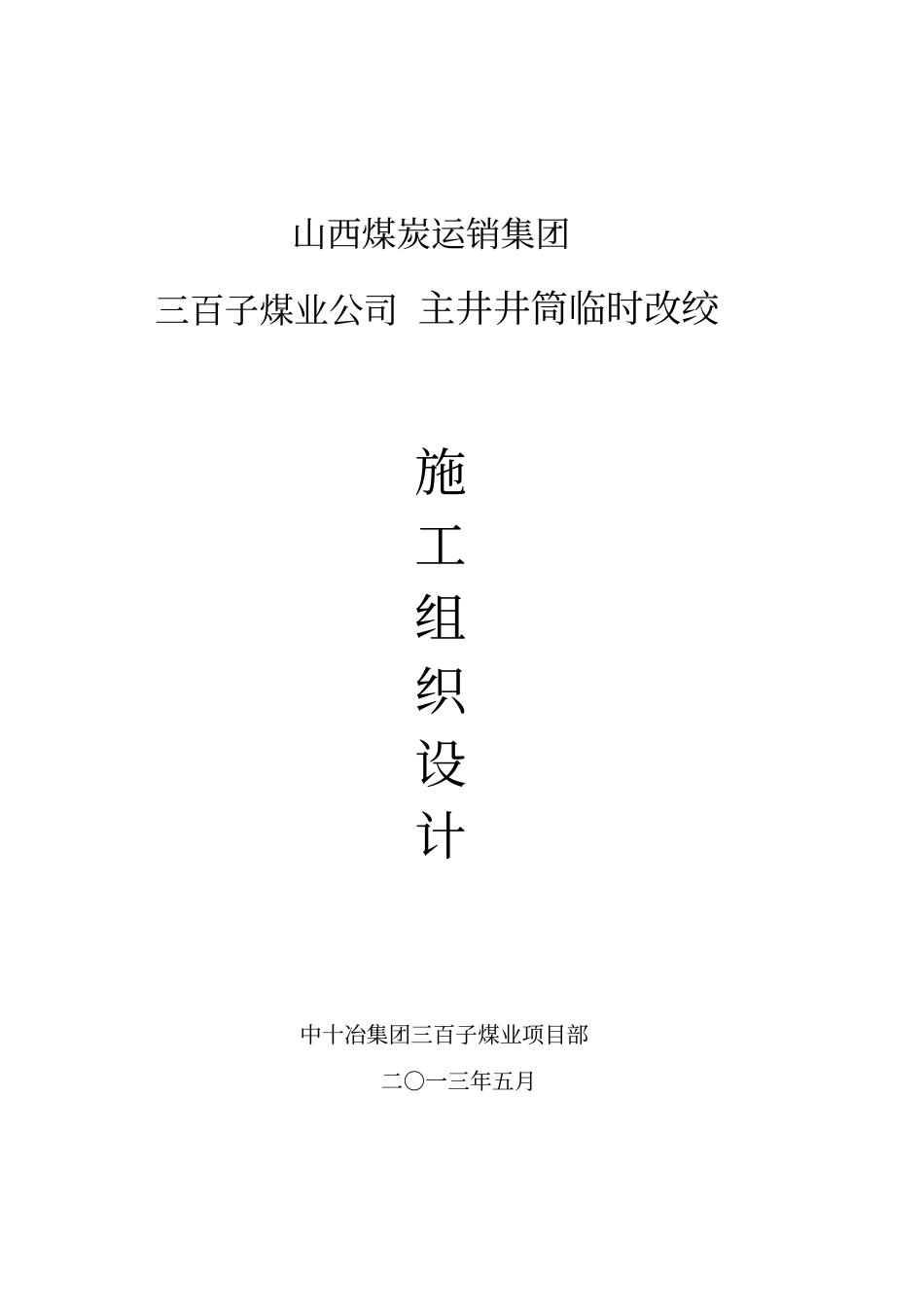

山西煤炭运销集团三百子煤业公司主井井筒临时改绞施工组织设计中十冶集团三百子煤业项目部二○一三年五月山西煤炭运销集团三百子煤业主井井筒临时改绞施工组织设计2目录第一章工程概况.......................................3一、工程特征...........................................3二、改绞主要内容.......................................3第二章方案确定的原则及依据.............................4一、确定的原则.........................................4二、编制依据...........................................4三、改绞前准备工作.....................................4第三章各系统的设计说明.................................5一、提升系统...........................................5二、压风系统..........................................11三、通风系统..........................................12四、供水系统..........................................12五、通讯、信号、照明及监控系统........................13六、安全设施设置......................................13第四章施工前的准备工作................................12第五章施工方法及要求..................................14一、凿井设施的拆除及调整..............................14二、施工方法及要求....................................15第六章施工质量、安全技术保证措施......................22一、施工质量保证措施..................................22二、施工安全技术措施..................................23附件：.................................错误！未定义书签。山西煤炭运销集团三百子煤业主井井筒临时改绞施工组织设计3第一章工程概况一、工程特征山西煤炭运销集团三百子煤业有限公司采用立井开拓方式。其中主井井筒净直径5.0m，全深559m。井口设计标高+1869m，措施巷水平+1355.5m。目前主井井筒已掘砌515.0m，措施巷掘砌施工5米，按建设单位和施工要求，在转入二期工程施工前，需对主井井筒进行临时改装，将单吊桶提升改为双罐笼提升。本次改装后只服务于+1355.5m水平。为满足二期工程施工的要求，需要对生产系统的提升、运输、供电、排水、供水、通风、通讯、安全监控、地面排矸和运输等进行临时改造。二、改绞主要内容经过建设单位和施工单位研究，并经过技术经济比较，确定采用如下改绞方案：井筒内布置2只1.0T双层单车防坠罐笼，8根钢丝绳罐道，其中4根兼作防坠绳。此外，井筒内还设φ108mm排水管、φ159mm压风管和φ50mm供水管各1路，通讯、信号、监控电缆各1路，动力高压电缆2路，安全梯1路。其中各种电缆管线通过锚杆固定于井壁上。安全梯采用稳车悬吊于天轮平台梁上。具体布置详见图KLYC10G-01-01。三、本设计主要特点⑴在满足绞车提升能力情况下，采用1.0T双罐双层单车罐笼，大大提高系统的提升、运输能力。⑵罐笼设防坠保护装置，增强提升系统的安全性能。⑶采用安全梯备用提升系统，保证特殊情况下的人员撤离。山西煤炭运销集团三百子煤业主井井筒临时改绞施工组织设计4⑷采用钢丝绳罐道，既满足生产需要，又减小了投资成本。⑸井底装设弹性缓冲托罐装置，进一步提高系统安全性能及效率。⑹在井口和措施巷底板处同时设计刚性套架，减小罐笼在上、下口进出车时的晃动，增强其安全性。⑺地面采用1.0T矿车翻罐笼翻矸装置翻矸，翻矸效率高，维护量小。⑻利用井底水窝，作为过渡泵房和过渡水仓，减少措施工程。⑼在措施巷内施工一个硐室作为井下动力电源临时高、低压配电点，减少措施工程。第二章方案确定的原则及依据一、确定的原则临时改绞在满足生产和安全的前提下，充分利用现有设备适当增加新设备，尽量少做或不做临时工程，以便高速、高效完成改绞。改绞后形成临时提升、供电、压风、供风、供水、通讯及地面运输等系统。改绞设计尽量使各系统设计合理、简单、实用。二、编制依据⑴《山西煤炭运销集团三百子煤业有限公司主立井施工组织设计》；⑵《山西煤炭运销集团三百子煤业有限公司主立井施工作业规程》；⑶建设单位、施工单位的要...
