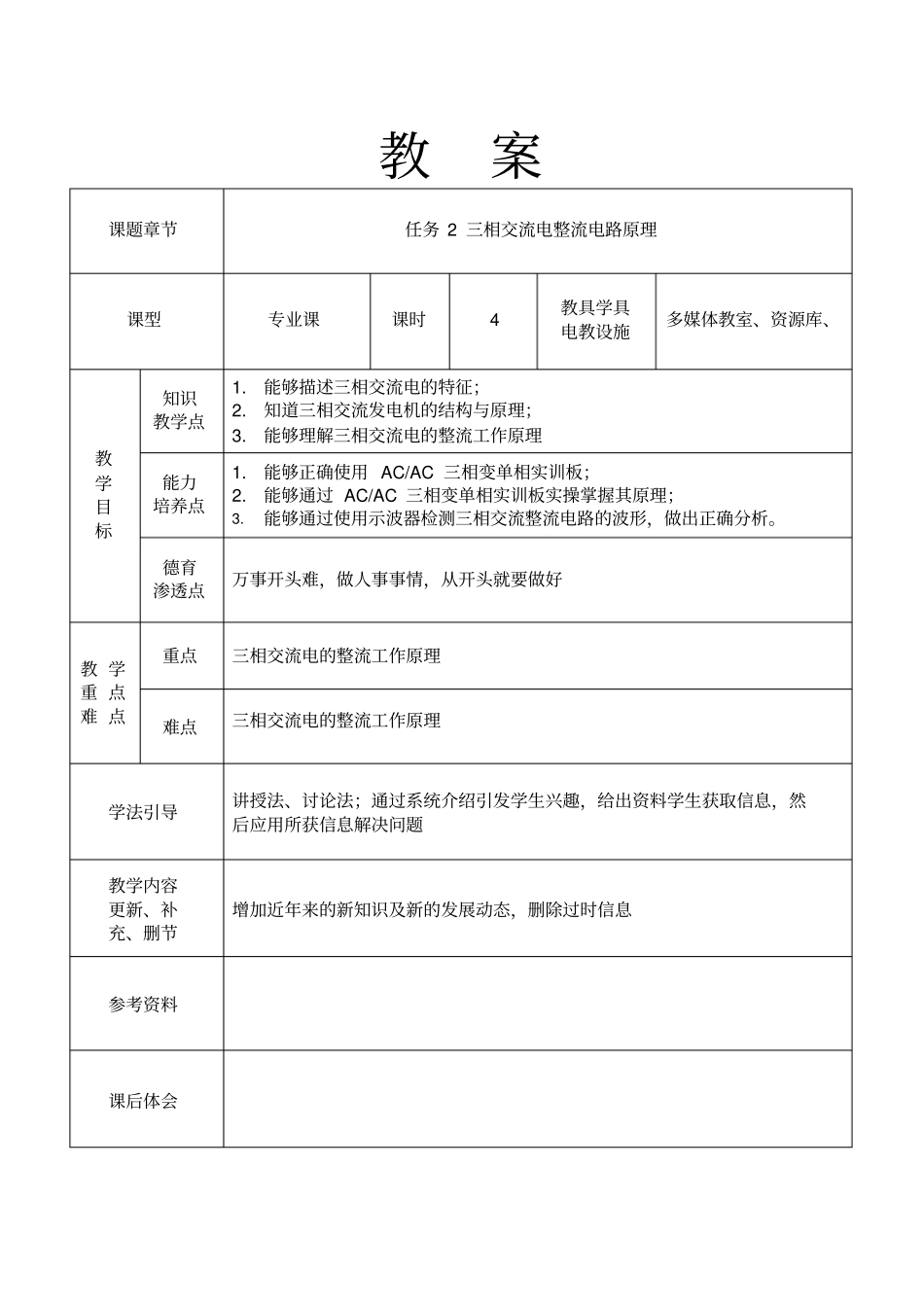

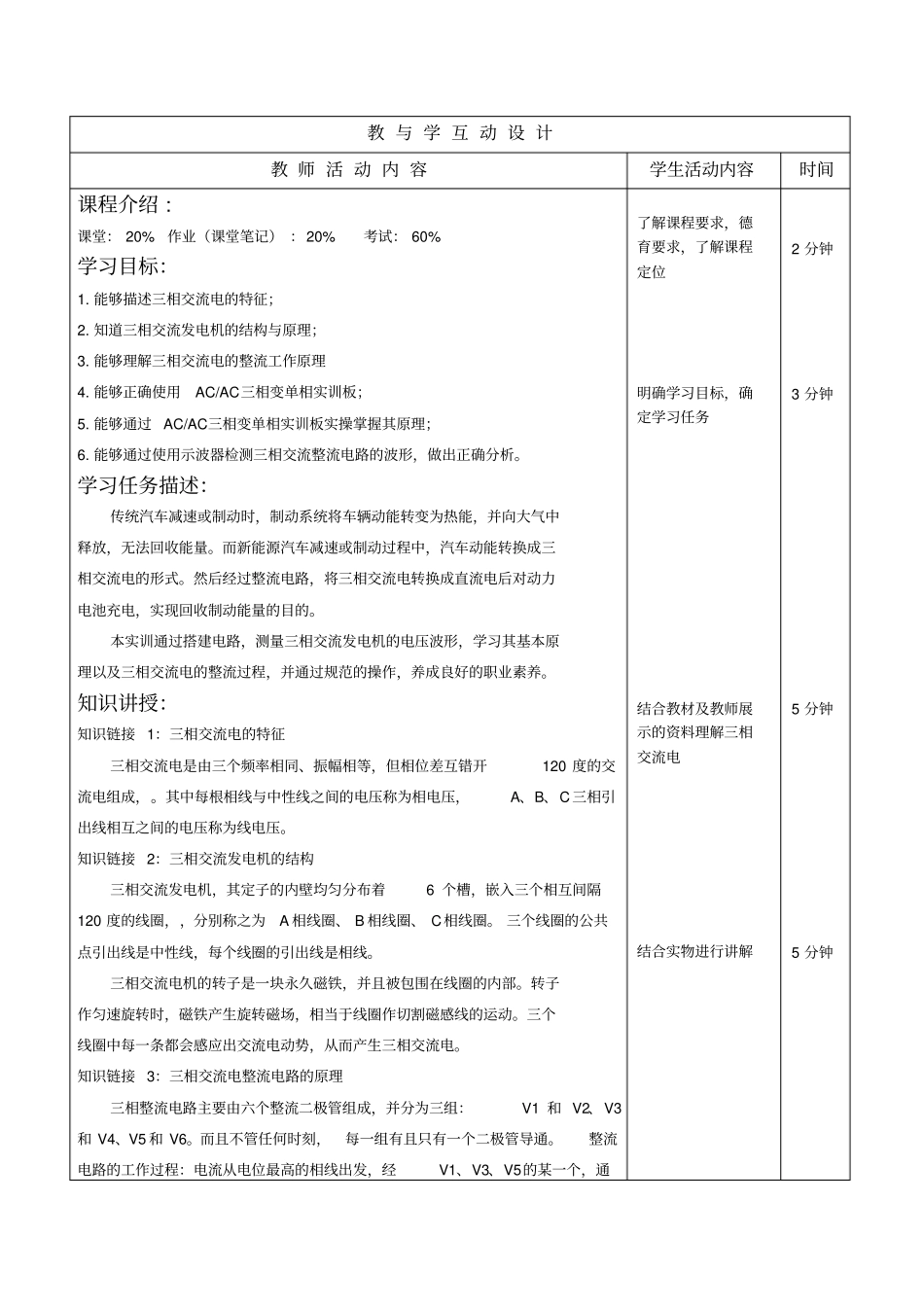

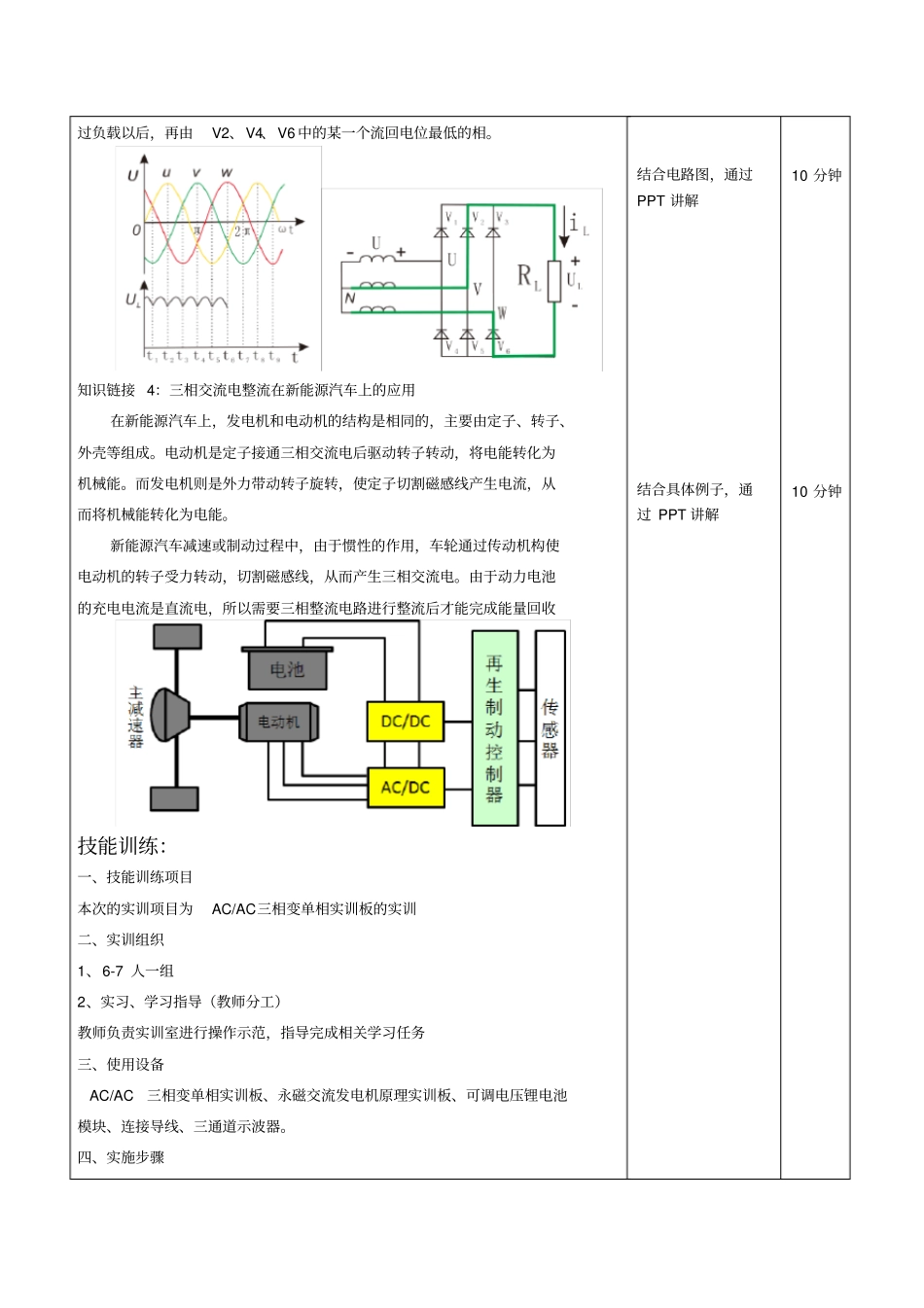

教案课题章节任务2三相交流电整流电路原理课型专业课课时4教具学具电教设施多媒体教室、资源库、教学目标知识教学点1.能够描述三相交流电的特征；2.知道三相交流发电机的结构与原理；3.能够理解三相交流电的整流工作原理能力培养点1.能够正确使用AC/AC三相变单相实训板；2.能够通过AC/AC三相变单相实训板实操掌握其原理；3.能够通过使用示波器检测三相交流整流电路的波形，做出正确分析。德育渗透点万事开头难，做人事事情，从开头就要做好教学重点难点重点三相交流电的整流工作原理难点三相交流电的整流工作原理学法引导讲授法、讨论法；通过系统介绍引发学生兴趣，给出资料学生获取信息，然后应用所获信息解决问题教学内容更新、补充、删节增加近年来的新知识及新的发展动态，删除过时信息参考资料课后体会教与学互动设计教师活动内容学生活动内容时间课程介绍:课堂：20%作业（课堂笔记）：20%考试：60%学习目标：1.能够描述三相交流电的特征；2.知道三相交流发电机的结构与原理；3.能够理解三相交流电的整流工作原理4.能够正确使用AC/AC三相变单相实训板；5.能够通过AC/AC三相变单相实训板实操掌握其原理；6.能够通过使用示波器检测三相交流整流电路的波形，做出正确分析。学习任务描述：传统汽车减速或制动时，制动系统将车辆动能转变为热能，并向大气中释放，无法回收能量。而新能源汽车减速或制动过程中，汽车动能转换成三相交流电的形式。然后经过整流电路，将三相交流电转换成直流电后对动力电池充电，实现回收制动能量的目的。本实训通过搭建电路，测量三相交流发电机的电压波形，学习其基本原理以及三相交流电的整流过程，并通过规范的操作，养成良好的职业素养。知识讲授：知识链接1：三相交流电的特征三相交流电是由三个频率相同、振幅相等，但相位差互错开120度的交流电组成，。其中每根相线与中性线之间的电压称为相电压，A、B、C三相引出线相互之间的电压称为线电压。知识链接2：三相交流发电机的结构三相交流发电机，其定子的内壁均匀分布着6个槽，嵌入三个相互间隔120度的线圈，，分别称之为A相线圈、B相线圈、C相线圈。三个线圈的公共点引出线是中性线，每个线圈的引出线是相线。三相交流电机的转子是一块永久磁铁，并且被包围在线圈的内部。转子作匀速旋转时，磁铁产生旋转磁场，相当于线圈作切割磁感线的运动。三个线圈中每一条都会感应出交流电动势，从而产生三相交流电。知识链接3：三相交流电整流电路的原理三相整流电路主要由六个整流二极管组成，并分为三组：V1和V2、V3和V4、V5和V6。而且不管任何时刻，每一组有且只有一个二极管导通。整流电路的工作过程：电流从电位最高的相线出发，经V1、V3、V5的某一个，通了解课程要求，德育要求，了解课程定位明确学习目标，确定学习任务结合教材及教师展示的资料理解三相交流电结合实物进行讲解2分钟3分钟5分钟5分钟过负载以后，再由V2、V4、V6中的某一个流回电位最低的相。知识链接4：三相交流电整流在新能源汽车上的应用在新能源汽车上，发电机和电动机的结构是相同的，主要由定子、转子、外壳等组成。电动机是定子接通三相交流电后驱动转子转动，将电能转化为机械能。而发电机则是外力带动转子旋转，使定子切割磁感线产生电流，从而将机械能转化为电能。新能源汽车减速或制动过程中，由于惯性的作用，车轮通过传动机构使电动机的转子受力转动，切割磁感线，从而产生三相交流电。由于动力电池的充电电流是直流电，所以需要三相整流电路进行整流后才能完成能量回收技能训练：一、技能训练项目本次的实训项目为AC/AC三相变单相实训板的实训二、实训组织1、6-7人一组2、实习、学习指导（教师分工）教师负责实训室进行操作示范，指导完成相关学习任务三、使用设备AC/AC三相变单相实训板、永磁交流发电机原理实训板、可调电压锂电池模块、连接导线、三通道示波器。四、实施步骤结合电路图，通过PPT讲解结合具体例子，通过PPT讲解10分钟10分钟实训一三相交流电整流电路原理实训1、实训积木板的认知2、实训设备检查与准备3、识读电路图4、电路搭建及验证（1）探究三相交流电的特征。（2）探究三相整流电路的整流作用。...
