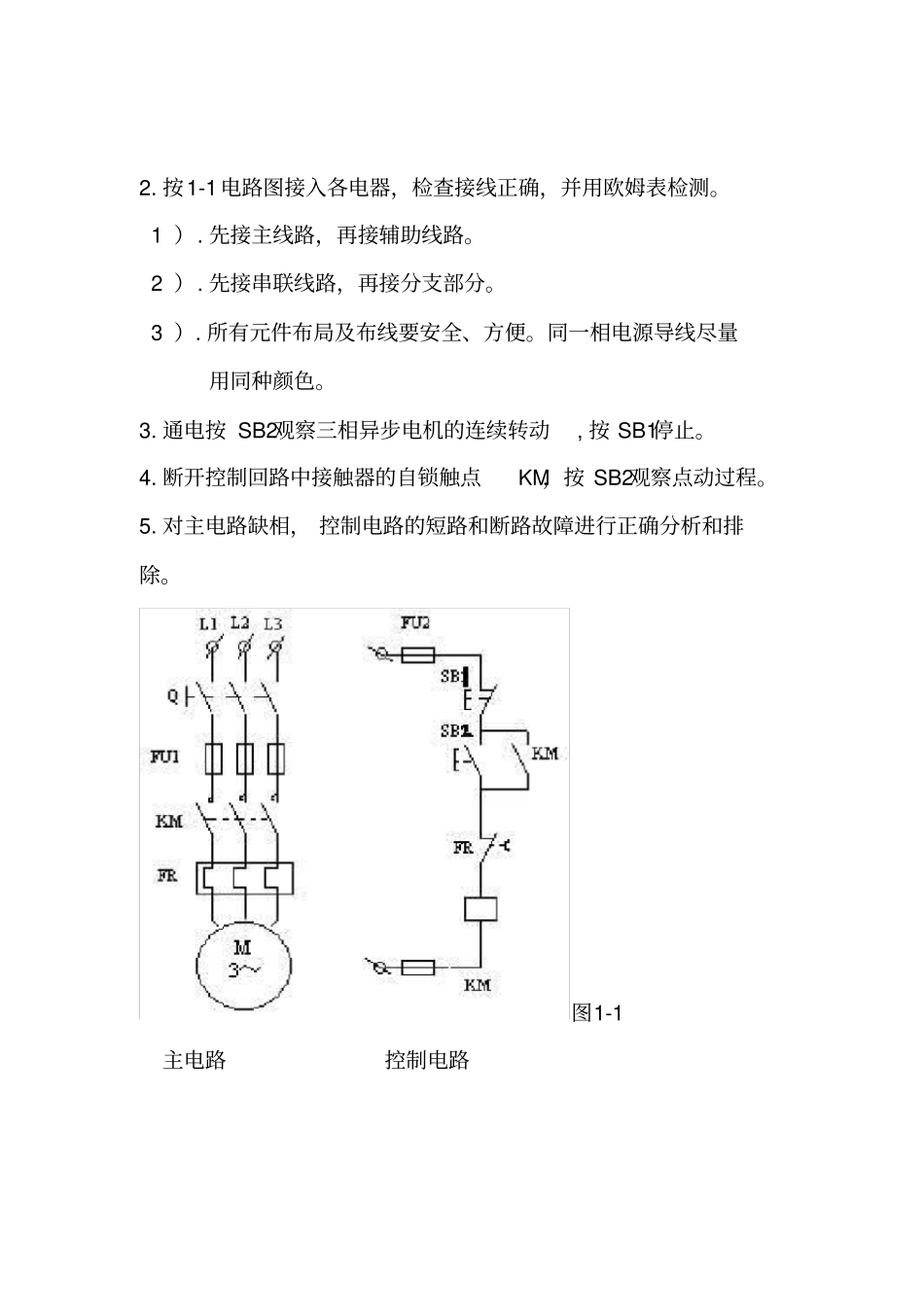

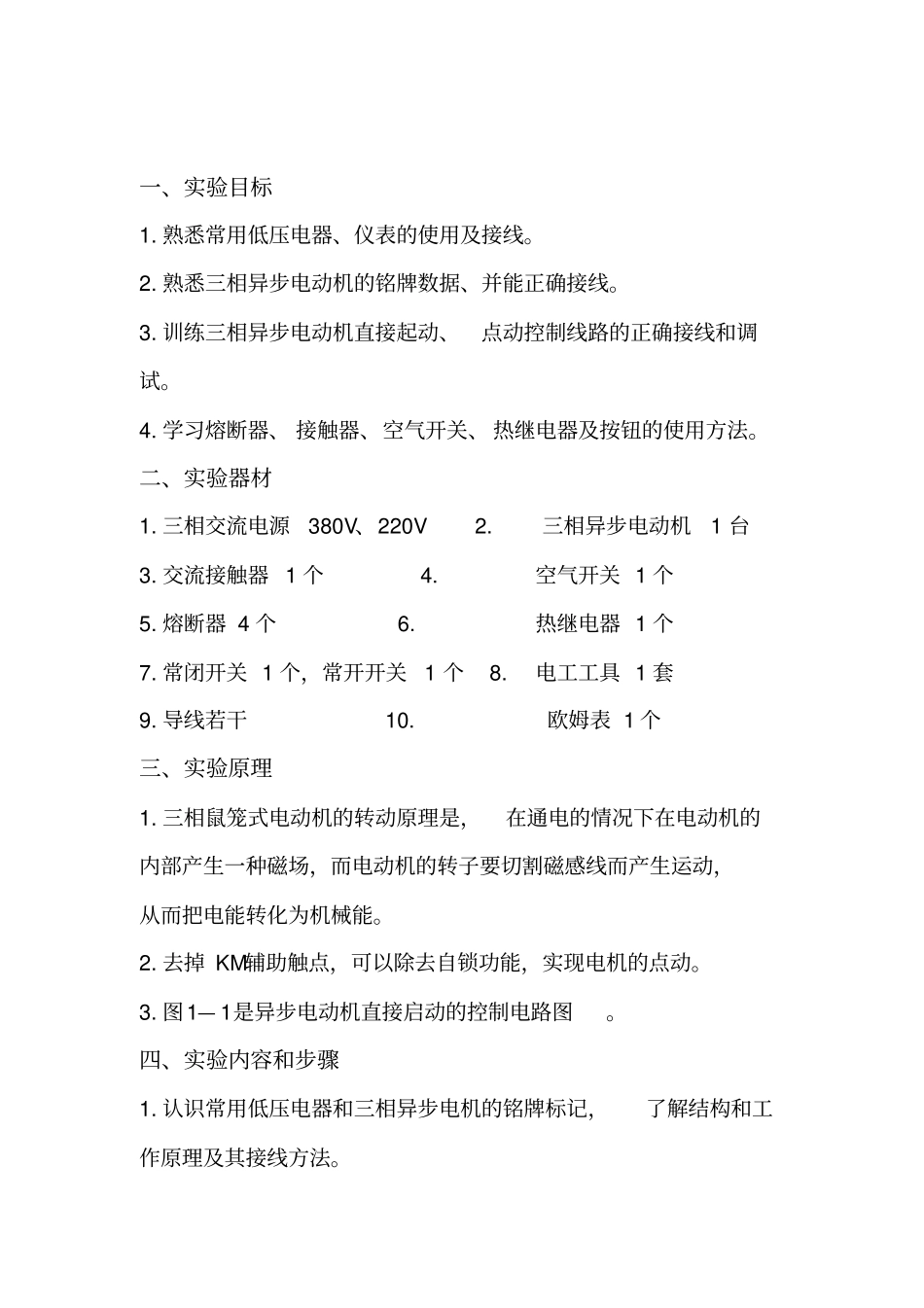

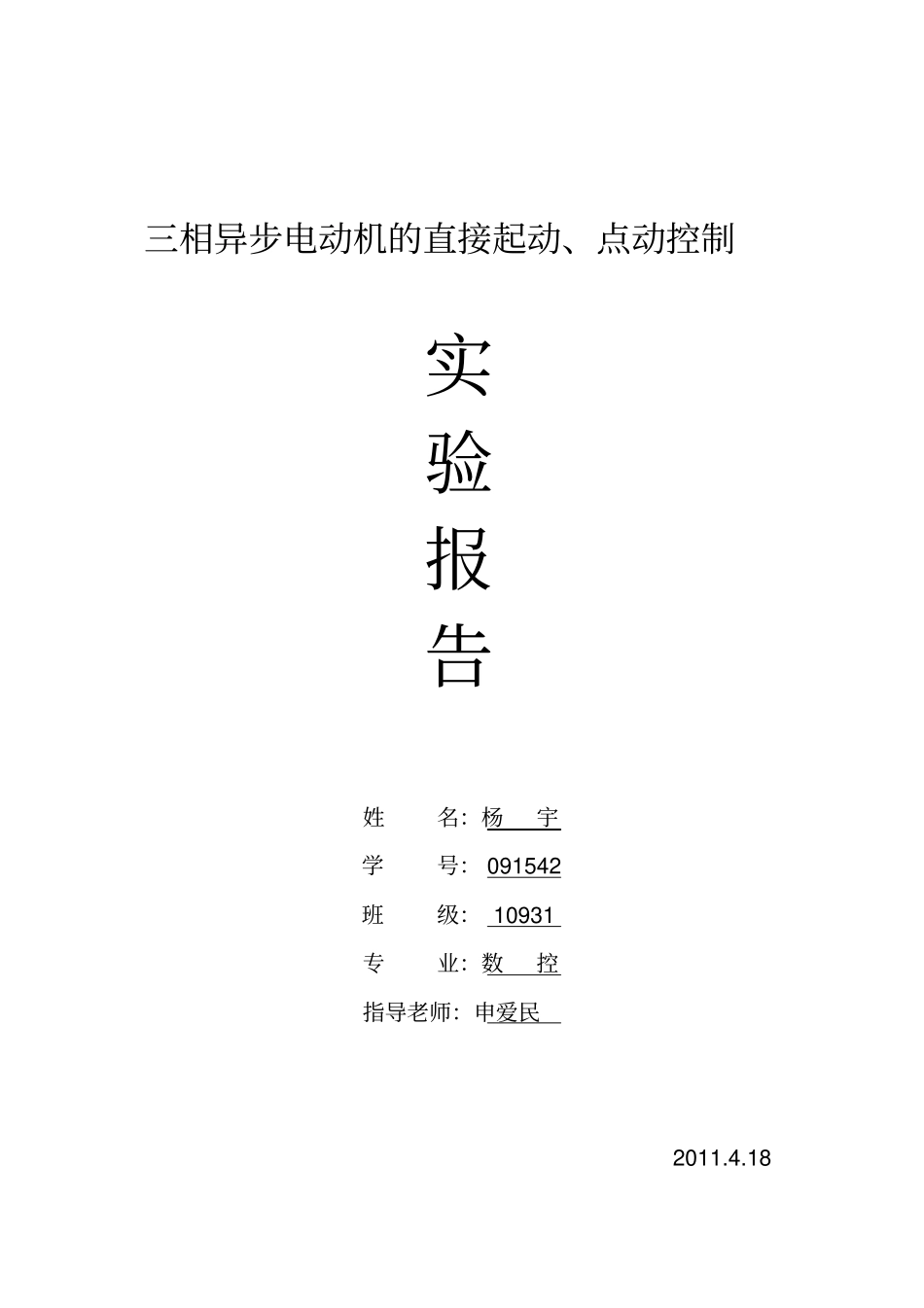

三相异步电动机的直接起动、点动控制实验报告姓名：杨宇学号：091542班级：10931专业：数控指导老师：申爱民2011.4.18一、实验目标1.熟悉常用低压电器、仪表的使用及接线。2.熟悉三相异步电动机的铭牌数据、并能正确接线。3.训练三相异步电动机直接起动、点动控制线路的正确接线和调试。4.学习熔断器、接触器、空气开关、热继电器及按钮的使用方法。二、实验器材1.三相交流电源380V、220V2.三相异步电动机1台3.交流接触器1个4.空气开关1个5.熔断器4个6.热继电器1个7.常闭开关1个，常开开关1个8.电工工具1套9.导线若干10.欧姆表1个三、实验原理1.三相鼠笼式电动机的转动原理是，在通电的情况下在电动机的内部产生一种磁场，而电动机的转子要切割磁感线而产生运动，从而把电能转化为机械能。2.去掉KM辅助触点，可以除去自锁功能，实现电机的点动。3.图1—1是异步电动机直接启动的控制电路图。四、实验内容和步骤1.认识常用低压电器和三相异步电机的铭牌标记，了解结构和工作原理及其接线方法。2.按1-1电路图接入各电器，检查接线正确，并用欧姆表检测。1）.先接主线路，再接辅助线路。2）.先接串联线路，再接分支部分。3）.所有元件布局及布线要安全、方便。同一相电源导线尽量用同种颜色。3.通电按SB2观察三相异步电机的连续转动,按SB1停止。4.断开控制回路中接触器的自锁触点KM，按SB2观察点动过程。5.对主电路缺相，控制电路的短路和断路故障进行正确分析和排除。图1-1主电路控制电路五、实验总结1.控制电路接线要先接串联电路，再接支路。2.控制电路中的自锁由接触器的辅助触点实现。它的作用是在按下SB2后，SB2有弹簧作用下恢复到常开状态，这时KM为自锁状态，仍可以保证控制电路形成闭合回路。3.故障及原因1）.接通电源后，按起动按钮，接触器吸合，但电动机不转且发出“嗡嗡”声响；或者虽能起动，但转速很慢。这种故障大多是主回路一相断电或电源缺项。2）.接通电源后，按起动按钮，若接触器通断频繁，且发出连续的噼啪声或吸合不牢，发出颤动声，此类故障原因可能是：a、线路接错，将接触器线圈与自身的动断触头串在一条回路上了。b、自锁触头接触不良，时通时断。c、接触器铁心上的短路环脱落或断裂。d、电源电压过低或与接触器线圈电压等级不匹配。4.心得体会这次实验的收获无疑是非常大的。在课堂上学到的理论很抽象，但通过实验，具体接触各种电器元件并了解了他们的工作原理后，对三相异步电机的控制有了深一步的理解。此电路中有短路,过载,失,欠压保护功能，使电路可以安全工作。同时我还体会到，在实验室一定要按老师的要求、按安全规章制度做实验，这不仅是对自己负责，也是对别人的安全负责。这也可以作为我们的生活态度，要有严格的行为规范，严谨的生活态度，为我们的人生道路指明方向。
