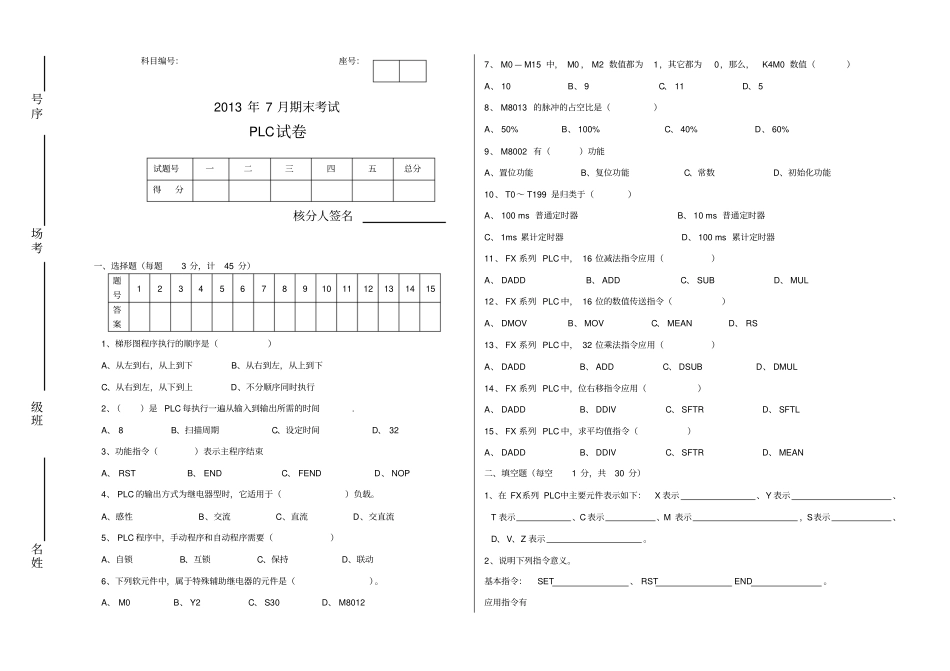

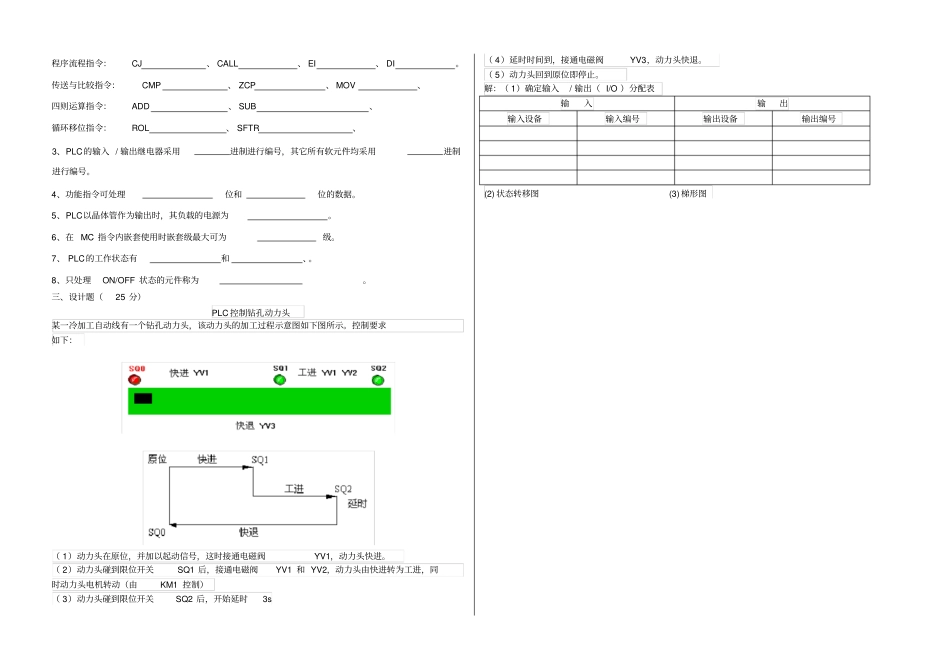

科目编号：座号：2013年7月期末考试PLC试卷试题号一二三四五总分得分核分人签名一、选择题（每题3分，计45分）题号123456789101112131415答案1、梯形图程序执行的顺序是（）A、从左到右，从上到下B、从右到左，从上到下C、从右到左，从下到上D、不分顺序同时执行2、（）是PLC每执行一遍从输入到输出所需的时间.A、8B、扫描周期C、设定时间D、323、功能指令（）表示主程序结束A、RSTB、ENDC、FENDD、NOP4、PLC的输出方式为继电器型时，它适用于（）负载。A、感性B、交流C、直流D、交直流5、PLC程序中，手动程序和自动程序需要（）A、自锁B、互锁C、保持D、联动6、下列软元件中，属于特殊辅助继电器的元件是（）。A、M0B、Y2C、S30D、M80127、M0—M15中，M0，M2数值都为1，其它都为0，那么，K4M0数值（）A、10B、9C、11D、58、M8013的脉冲的占空比是（）A、50%B、100%C、40%D、60%9、M8002有（）功能A、置位功能B、复位功能C、常数D、初始化功能10、T0～T199是归类于（）A、100ms普通定时器B、10ms普通定时器C、1ms累计定时器D、100ms累计定时器11、FX系列PLC中，16位减法指令应用（）A、DADDB、ADDC、SUBD、MUL12、FX系列PLC中，16位的数值传送指令（）A、DMOVB、MOVC、MEAND、RS13、FX系列PLC中，32位乘法指令应用（）A、DADDB、ADDC、DSUBD、DMUL14、FX系列PLC中，位右移指令应用（）A、DADDB、DDIVC、SFTRD、SFTL15、FX系列PLC中，求平均值指令（）A、DADDB、DDIVC、SFTRD、MEAN二、填空题（每空1分，共30分）1、在FX系列PLC中主要元件表示如下：X表示、Y表示、T表示、C表示、M表示，S表示、D、V、Z表示。2、说明下列指令意义。基本指令：SET、RSTEND。应用指令有姓名班级考场序号程序流程指令：CJ、CALL、EI、DI。传送与比较指令：CMP、ZCP、MOV、四则运算指令：ADD、SUB、循环移位指令：ROL、SFTR、3、PLC的输入/输出继电器采用进制进行编号，其它所有软元件均采用进制进行编号。4、功能指令可处理位和位的数据。5、PLC以晶体管作为输出时，其负载的电源为。6、在MC指令内嵌套使用时嵌套级最大可为级。7、PLC的工作状态有和、。8、只处理ON/OFF状态的元件称为。三、设计题（25分）PLC控制钻孔动力头某一冷加工自动线有一个钻孔动力头，该动力头的加工过程示意图如下图所示。控制要求如下：（1）动力头在原位，并加以起动信号，这时接通电磁阀YV1，动力头快进。（2）动力头碰到限位开关SQ1后，接通电磁阀YV1和YV2，动力头由快进转为工进，同时动力头电机转动（由KM1控制）（3）动力头碰到限位开关SQ2后，开始延时3s（4）延时时间到，接通电磁阀YV3，动力头快退。（5）动力头回到原位即停止。解：（1）确定输入/输出（I/O）分配表输入输出输入设备输入编号输出设备输出编号(2)状态转移图(3)梯形图试题答案一、选择题题号123456789101112131415答案ABBDBDDADACBDCD二、填空题1、输入继电器输出继电器定时器计数器辅助继电器状态元件数据寄存器2、置位指令复位指令程序结束指令条件转移指令子程序调用指令中断允许指令中断禁止指令比较指令区间比较指令传送指令二进制加法指令二进制减法指令循环左移指令位右移指令3、八十4、16325、直流6、87、停止(STOP)运行(RUN)状态8、位元件三、设计题输入输出输入设备输入编号输出设备输出编号启动按钮S01X00电磁阀YV1Y00限位开关SQ0X01电磁阀YV2Y01限位开关SQ1X02电磁阀YV3Y02限位开关SQ2X03接触器KM1Y03
