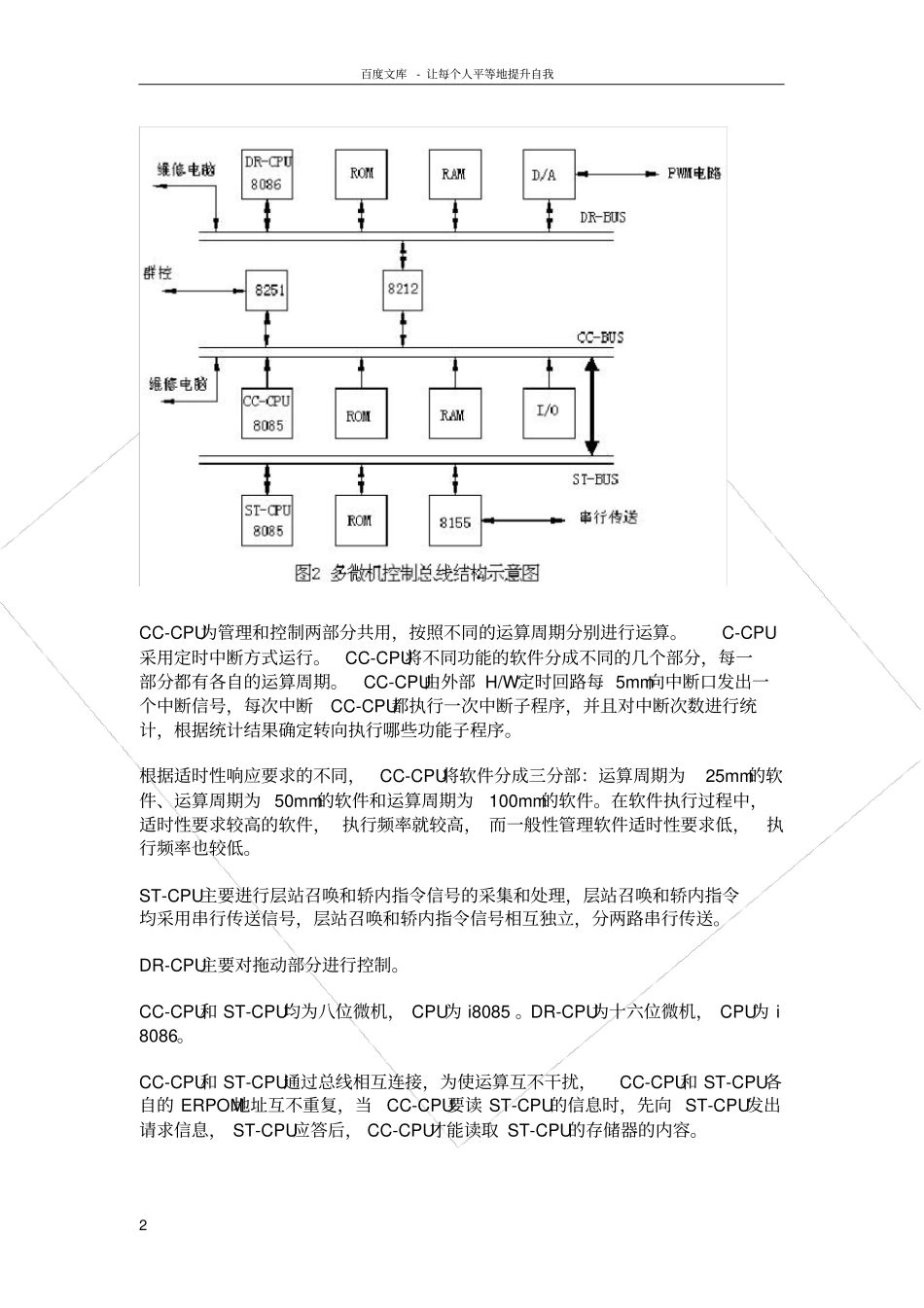

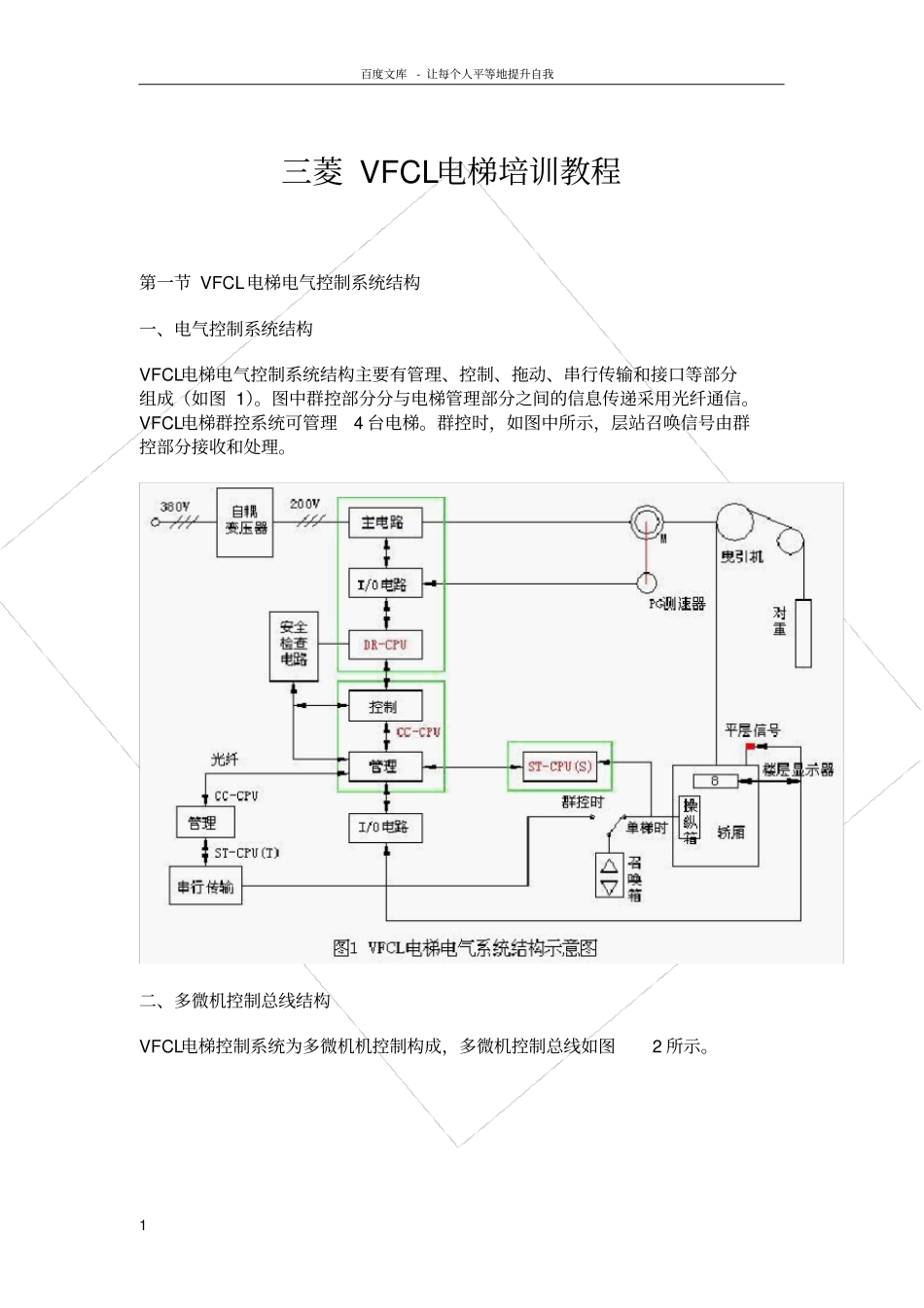

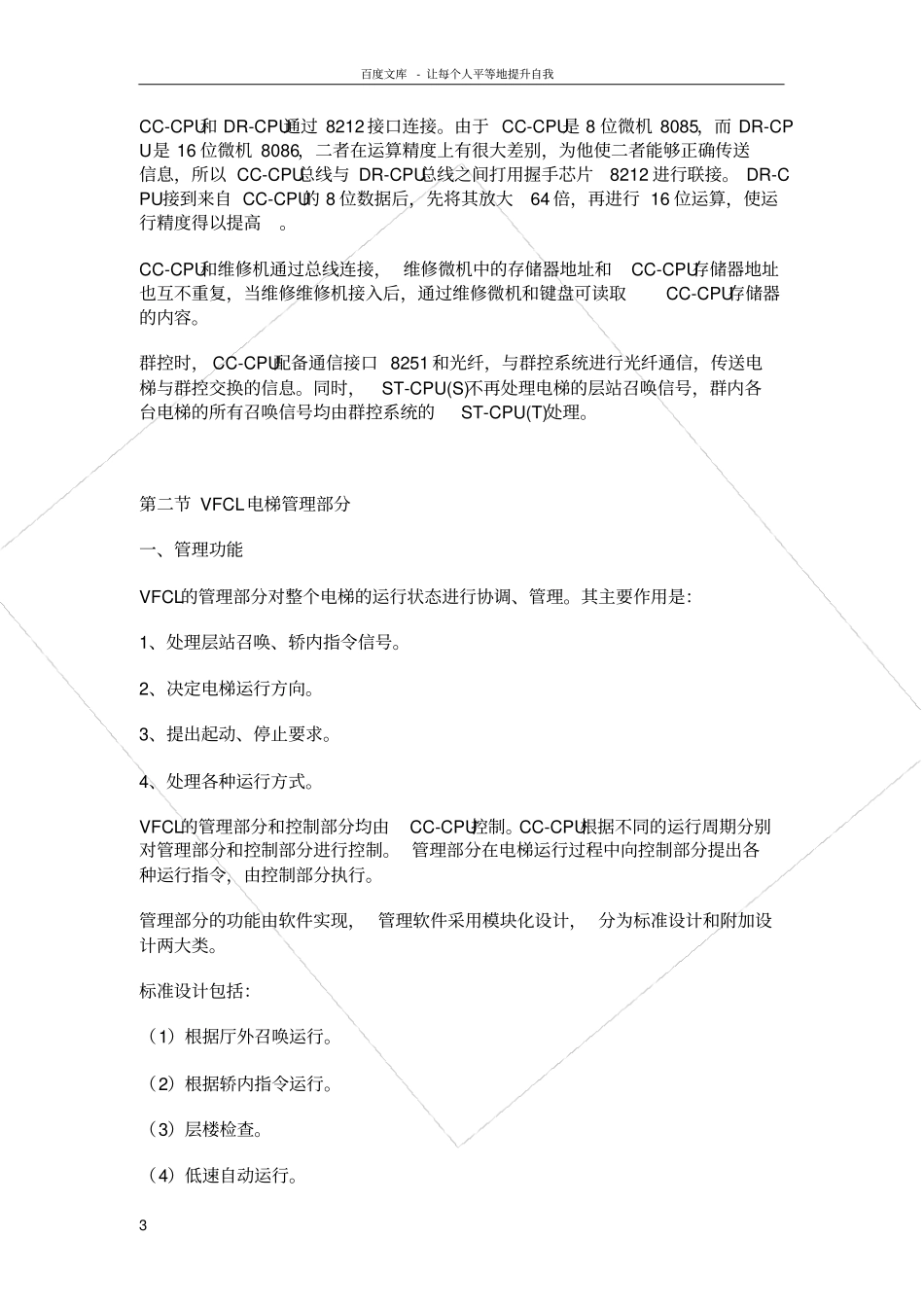

百度文库-让每个人平等地提升自我1三菱VFCL电梯培训教程第一节VFCL电梯电气控制系统结构一、电气控制系统结构VFCL电梯电气控制系统结构主要有管理、控制、拖动、串行传输和接口等部分组成（如图1）。图中群控部分分与电梯管理部分之间的信息传递采用光纤通信。VFCL电梯群控系统可管理4台电梯。群控时，如图中所示，层站召唤信号由群控部分接收和处理。二、多微机控制总线结构VFCL电梯控制系统为多微机机控制构成，多微机控制总线如图2所示。百度文库-让每个人平等地提升自我2CC-CPU为管理和控制两部分共用，按照不同的运算周期分别进行运算。C-CPU采用定时中断方式运行。CC-CPU将不同功能的软件分成不同的几个部分，每一部分都有各自的运算周期。CC-CPU由外部H/W定时回路每5mm向中断口发出一个中断信号，每次中断CC-CPU都执行一次中断子程序，并且对中断次数进行统计，根据统计结果确定转向执行哪些功能子程序。根据适时性响应要求的不同，CC-CPU将软件分成三分部：运算周期为25mm的软件、运算周期为50mm的软件和运算周期为100mm的软件。在软件执行过程中，适时性要求较高的软件，执行频率就较高，而一般性管理软件适时性要求低，执行频率也较低。ST-CPU主要进行层站召唤和轿内指令信号的采集和处理，层站召唤和轿内指令均采用串行传送信号，层站召唤和轿内指令信号相互独立，分两路串行传送。DR-CPU主要对拖动部分进行控制。CC-CPU和ST-CPU均为八位微机，CPU为i8085。DR-CPU为十六位微机，CPU为i8086。CC-CPU和ST-CPU通过总线相互连接，为使运算互不干扰，CC-CPU和ST-CPU各自的ERPOM地址互不重复，当CC-CPU要读ST-CPU的信息时，先向ST-CPU发出请求信息，ST-CPU应答后，CC-CPU才能读取ST-CPU的存储器的内容。百度文库-让每个人平等地提升自我3CC-CPU和DR-CPU通过8212接口连接。由于CC-CPU是8位微机8085，而DR-CPU是16位微机8086，二者在运算精度上有很大差别，为他使二者能够正确传送信息，所以CC-CPU总线与DR-CPU总线之间打用握手芯片8212进行联接。DR-CPU接到来自CC-CPU的8位数据后，先将其放大64倍，再进行16位运算，使运行精度得以提高。CC-CPU和维修机通过总线连接，维修微机中的存储器地址和CC-CPU存储器地址也互不重复，当维修维修机接入后，通过维修微机和键盘可读取CC-CPU存储器的内容。群控时，CC-CPU配备通信接口8251和光纤，与群控系统进行光纤通信，传送电梯与群控交换的信息。同时，ST-CPU(S)不再处理电梯的层站召唤信号，群内各台电梯的所有召唤信号均由群控系统的ST-CPU(T)处理。第二节VFCL电梯管理部分一、管理功能VFCL的管理部分对整个电梯的运行状态进行协调、管理。其主要作用是：1、处理层站召唤、轿内指令信号。2、决定电梯运行方向。3、提出起动、停止要求。4、处理各种运行方式。VFCL的管理部分和控制部分均由CC-CPU控制。CC-CPU根据不同的运行周期分别对管理部分和控制部分进行控制。管理部分在电梯运行过程中向控制部分提出各种运行指令，由控制部分执行。管理部分的功能由软件实现，管理软件采用模块化设计，分为标准设计和附加设计两大类。标准设计包括：（1）根据厅外召唤运行。（2）根据轿内指令运行。（3）层楼检查。（4）低速自动运行。百度文库-让每个人平等地提升自我4（5）返基站运行。（6）特殊运行。（7）选层器修正及手动运行。附加设计包括：（1）有司机运行。（2）到站预报。（3）厅外停止开关动作。（4）停电自平层。（5）停电手动运行。（6）火灾时的运行。（7）地震时的运行。（8）其它运行等。二、操作功能VFCL的操作功能种类很多，以下作简要说明。1、标准操作功能：所谓标准操作功能就是指每台电梯必备的操作功能。例如，电梯的自动运行方式（包括自动开关门、自动起动、自动减速和平层等）、安全触板、本层开门、手动运行（检修运行）等。（1）低速自动运行：若电梯在运行过程中突然发生故障，电梯紧急停车在层楼间时，为了尽快救出关在轿厢内的乘客，电梯自动以原来运行相反的方向起动，以检修速度运行到最近层楼停靠，自动开门放人。（2）反向时轿内召唤的自动消除：当电梯在无司机操作、高速自动运行中，响应完前方的召唤后准备...
