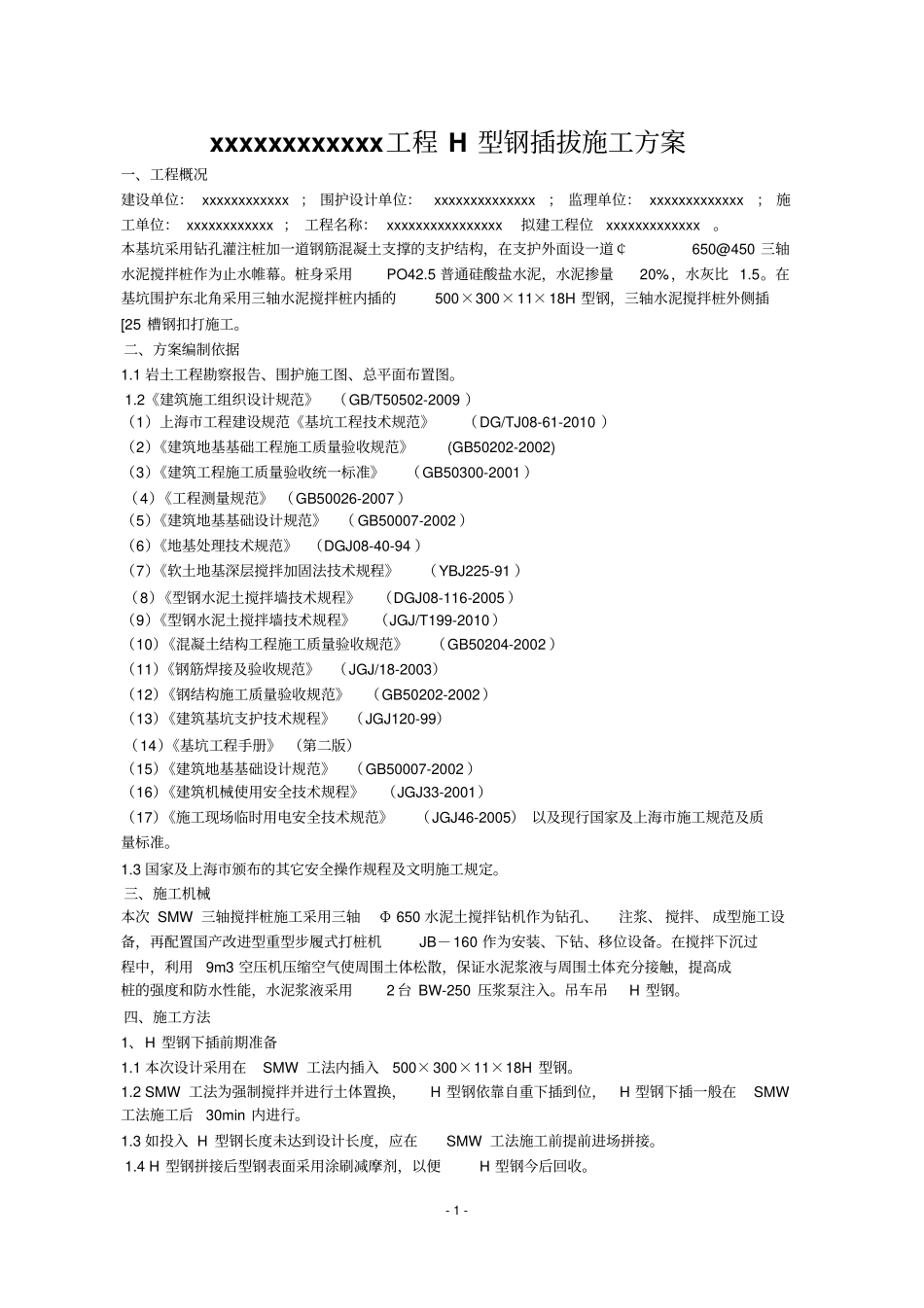

-1-xxxxxxxxxxxx工程H型钢插拔施工方案一、工程概况建设单位：xxxxxxxxxxxx；围护设计单位：xxxxxxxxxxxxxx；监理单位：xxxxxxxxxxxxx；施工单位：xxxxxxxxxxxx；工程名称：xxxxxxxxxxxxxxxx拟建工程位xxxxxxxxxxxxx。本基坑采用钻孔灌注桩加一道钢筋混凝土支撑的支护结构，在支护外面设一道￠650@450三轴水泥搅拌桩作为止水帷幕。桩身采用PO42.5普通硅酸盐水泥，水泥掺量20%，水灰比1.5。在基坑围护东北角采用三轴水泥搅拌桩内插的500×300×11×18H型钢，三轴水泥搅拌桩外侧插[25槽钢扣打施工。二、方案编制依据1.1岩土工程勘察报告、围护施工图、总平面布置图。1.2《建筑施工组织设计规范》（GB/T50502-2009）（1）上海市工程建设规范《基坑工程技术规范》（DG/TJ08-61-2010）（2）《建筑地基基础工程施工质量验收规范》(GB50202-2002)（3）《建筑工程施工质量验收统一标准》（GB50300-2001）（4）《工程测量规范》（GB50026-2007）（5）《建筑地基基础设计规范》（GB50007-2002）（6）《地基处理技术规范》（DGJ08-40-94）（7）《软土地基深层搅拌加固法技术规程》（YBJ225-91）（8）《型钢水泥土搅拌墙技术规程》（DGJ08-116-2005）（9）《型钢水泥土搅拌墙技术规程》（JGJ/T199-2010）（10）《混凝土结构工程施工质量验收规范》（GB50204-2002）（11）《钢筋焊接及验收规范》（JGJ/18-2003）（12）《钢结构施工质量验收规范》（GB50202-2002）（13）《建筑基坑支护技术规程》（JGJ120-99）（14）《基坑工程手册》（第二版）（15）《建筑地基基础设计规范》（GB50007-2002）（16）《建筑机械使用安全技术规程》（JGJ33-2001）（17）《施工现场临时用电安全技术规范》（JGJ46-2005）以及现行国家及上海市施工规范及质量标准。1.3国家及上海市颁布的其它安全操作规程及文明施工规定。三、施工机械本次SMW三轴搅拌桩施工采用三轴Φ650水泥土搅拌钻机作为钻孔、注浆、搅拌、成型施工设备，再配置国产改进型重型步履式打桩机JB－160作为安装、下钻、移位设备。在搅拌下沉过程中，利用9m3空压机压缩空气使周围土体松散，保证水泥浆液与周围土体充分接触，提高成桩的强度和防水性能，水泥浆液采用2台BW-250压浆泵注入。吊车吊H型钢。四、施工方法1、H型钢下插前期准备1.1本次设计采用在SMW工法内插入500×300×11×18H型钢。1.2SMW工法为强制搅拌并进行土体置换，H型钢依靠自重下插到位，H型钢下插一般在SMW工法施工后30min内进行。1.3如投入H型钢长度未达到设计长度，应在SMW工法施工前提前进场拼接。1.4H型钢拼接后型钢表面采用涂刷减摩剂，以便H型钢今后回收。-2-2、施工工艺流程3、型钢加工制作根据设计所要求的H型钢长度（14m），14米的型钢已超出定尺范围，故采用对接的形式已达到设计要求，对接型钢均采用双面坡口焊接方式，焊接质量均按《钢结构施工质量验收规范》(GB50202-2002)执行，以确保质量要求。4、涂刷减摩剂根据设计要求，本支护结构的H型钢在结构强度达到设计要求后必须全部拔出回收。H型钢在使用前必须涂刷减摩剂，以利拔出，要求型钢表面均匀涂刷减摩剂。4.1清除H型钢表面的污垢及铁锈。4.2减摩剂必须用电热棒加热至完全融化，用搅棒搅时感觉厚薄均匀，才能涂敷于H型钢上，施工准备H型钢拼接场地平整H型钢双面坡口电焊焊接H型钢拼接完毕涂抹减摩剂起吊下插熔制减摩剂H型钢就位吊车就位-3-否则涂层不均匀，易剥落。4.3如遇雨天，型钢表面潮湿，应先用抹布擦干表面才能涂刷减摩剂，不可以在潮湿表面上直接涂刷，否则将剥落。4.4如H型钢在表面铁锈清除后不立即涂减摩剂，必须在以后涂刷施工前抹去表面灰尘。4.5H型钢表面涂上涂层后，一旦发现涂层开裂、剥落，必须将其铲除，重新涂刷减摩剂。5、H型钢下插5.1型钢下插应在三轴搅拌桩施工完毕后30min内进行，吊机应在搅拌提升过程中已经就位，准备吊放H型钢。5.2H型钢使用前，在距型钢顶端处开一个中心圆孔，孔径约8cm，并在此处型钢两面加焊厚≥12mm的加强板，中心开孔与型钢上孔对齐。5.3根据甲方提供的高程控制点，用水准仪引放到定位型钢上，根据定位型钢与H型钢顶标高的高度差确定吊筋长度，在型钢两腹板外侧焊好...
