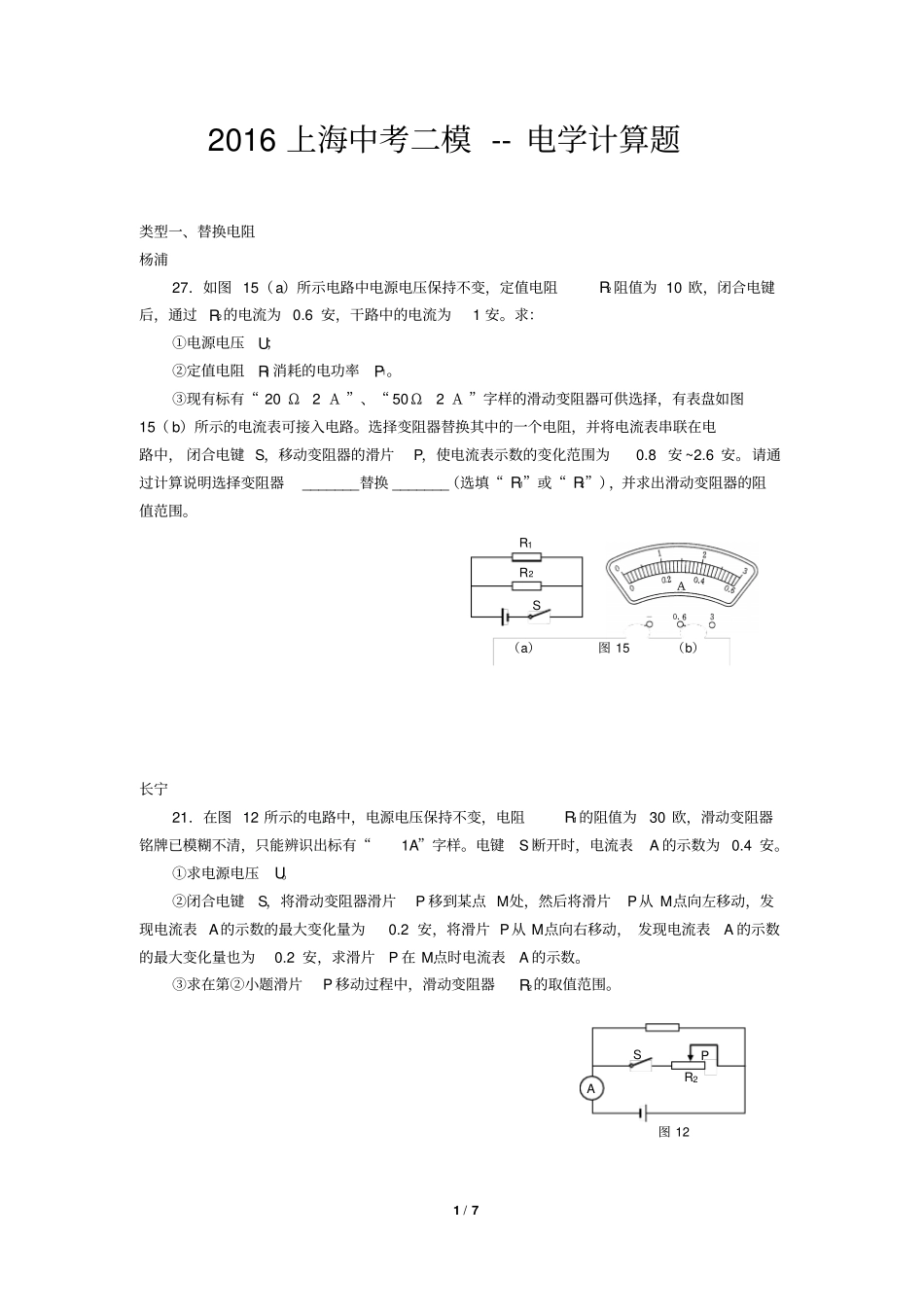

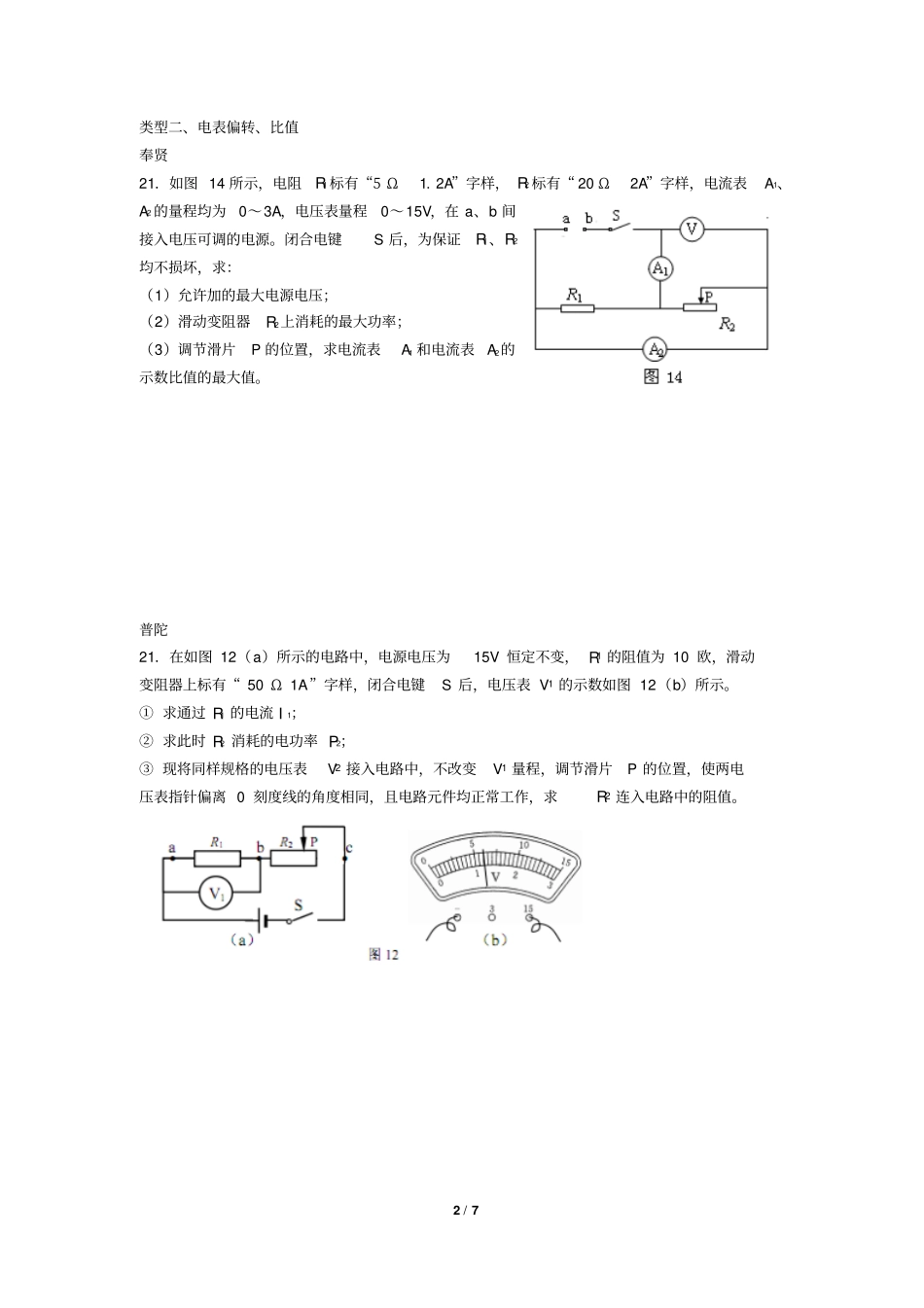

1/72016上海中考二模--电学计算题类型一、替换电阻杨浦27．如图15（a）所示电路中电源电压保持不变，定值电阻R2阻值为10欧，闭合电键后，通过R2的电流为0.6安，干路中的电流为1安。求：①电源电压U；②定值电阻R1消耗的电功率P1。③现有标有“20Ω2Α”、“50Ω2Α”字样的滑动变阻器可供选择，有表盘如图15（b）所示的电流表可接入电路。选择变阻器替换其中的一个电阻，并将电流表串联在电路中，闭合电键S，移动变阻器的滑片P，使电流表示数的变化范围为0.8安~2.6安。请通过计算说明选择变阻器_______替换_______（选填“R1”或“R2”），并求出滑动变阻器的阻值范围。长宁21．在图12所示的电路中，电源电压保持不变，电阻R1的阻值为30欧，滑动变阻器铭牌已模糊不清，只能辨识出标有“1A”字样。电键S断开时，电流表A的示数为0.4安。①求电源电压U。②闭合电键S，将滑动变阻器滑片P移到某点M处，然后将滑片P从M点向左移动，发现电流表A的示数的最大变化量为0.2安，将滑片P从M点向右移动，发现电流表A的示数的最大变化量也为0.2安，求滑片P在M点时电流表A的示数。③求在第②小题滑片P移动过程中，滑动变阻器R2的取值范围。SR1R2（a）图15（b）图12PR2AS2/7类型二、电表偏转、比值奉贤21．如图14所示，电阻R1标有“5Ω1.2A”字样，R2标有“20Ω2A”字样，电流表A1、A2的量程均为0～3A，电压表量程0～15V，在a、b间接入电压可调的电源。闭合电键S后，为保证R1、R2均不损坏，求：（1）允许加的最大电源电压；（2）滑动变阻器R2上消耗的最大功率；（3）调节滑片P的位置，求电流表A1和电流表A2的示数比值的最大值。普陀21．在如图12（a）所示的电路中，电源电压为15V恒定不变，R1的阻值为10欧，滑动变阻器上标有“50Ω1A”字样，闭合电键S后，电压表V1的示数如图12（b）所示。①求通过R1的电流I1；②求此时R2消耗的电功率P2；③现将同样规格的电压表V2接入电路中，不改变V1量程，调节滑片P的位置，使两电压表指针偏离0刻度线的角度相同，且电路元件均正常工作，求R2连入电路中的阻值。3/7徐汇22.如图12（a）所示，电源电压为18伏保持不变，定值电阻R1的阻值为10欧，滑动变阻器R2标有“150Ω1Α”字样，电压表V1和电压表V2表盘相同如图12（b）所示。闭合电键S后,电流表示数为0.5安。求:①电压表V1的示数；②电阻R2接入电路的阻值；③要求：选择适当的量程，闭合电键后，移动变阻器的滑片P，在保证各元件都能正常工作的情况下，使电流表达到某个量程的满刻度，且使电压表V2的变化量最大。第一，满足上述要求，计算出可以替换R1的定值电阻R0；第二，满足上述要求，电路消耗电功率的范围。类型三、电流变化量崇明22．在图13所示的电路中，电源电压为18伏保持不变，电阻1R的阻值为10欧．闭合电键S后，电流表A的示数如图14(a)所示．（1）求电阻1R两端的电压1U；（2）求此时滑动变阻器2R连入电路的阻值；（3）现有标有“20Ω2Α”、“50Ω1Α”字样的滑动变阻器，请从中选择一个替换2R，并将一个表盘如图14(b)所示的电压表并联在1R或2R两端．要求在移动变阻器滑片P的过程中电流表示数的变化量I最大．求电流表示数的最大变化量I最大，写出此时选择的变阻器和电压表接入的位置．（图14）（a）（b）（图13）R1R2SPA（a）（b）图124/7静安22．在图12（a）所示的电路中，电流表A1、A2的表盘均如图12（b）所示，电源电压为6伏且保持不变，电阻R1的阻值为10欧。求电键S闭合后电流表A2的示数。②现有上表所列的A、B、C三种不同规格的变阻器，请在不损坏电路元件的情况下，按以下要求各选择一个变阻器取代电路中的变阻器R2。（a）能使电路的电功率获得最大值，并求电功率最大时通过变阻器R2的电流I2。（b）使电路中电流表A1示数的变化量最大，并求出该变化量ΔI。松江21．在图12（a）所示的电路中，电源电压为12伏保持不变，滑动变阻器R2标有“20Ω2A”字样。闭合电键，将滑片移到某一位置时，电流表A1与A的示数分别为0.8安和2安。求电阻R1的阻值。②若不改动电路各元件的连接，在保证电路所有元件安全使用的情况下，求电阻R2消耗电功率的最大值P2最大。③现有三组定值电阻R1'和变阻器R2'的组合（如下表...
