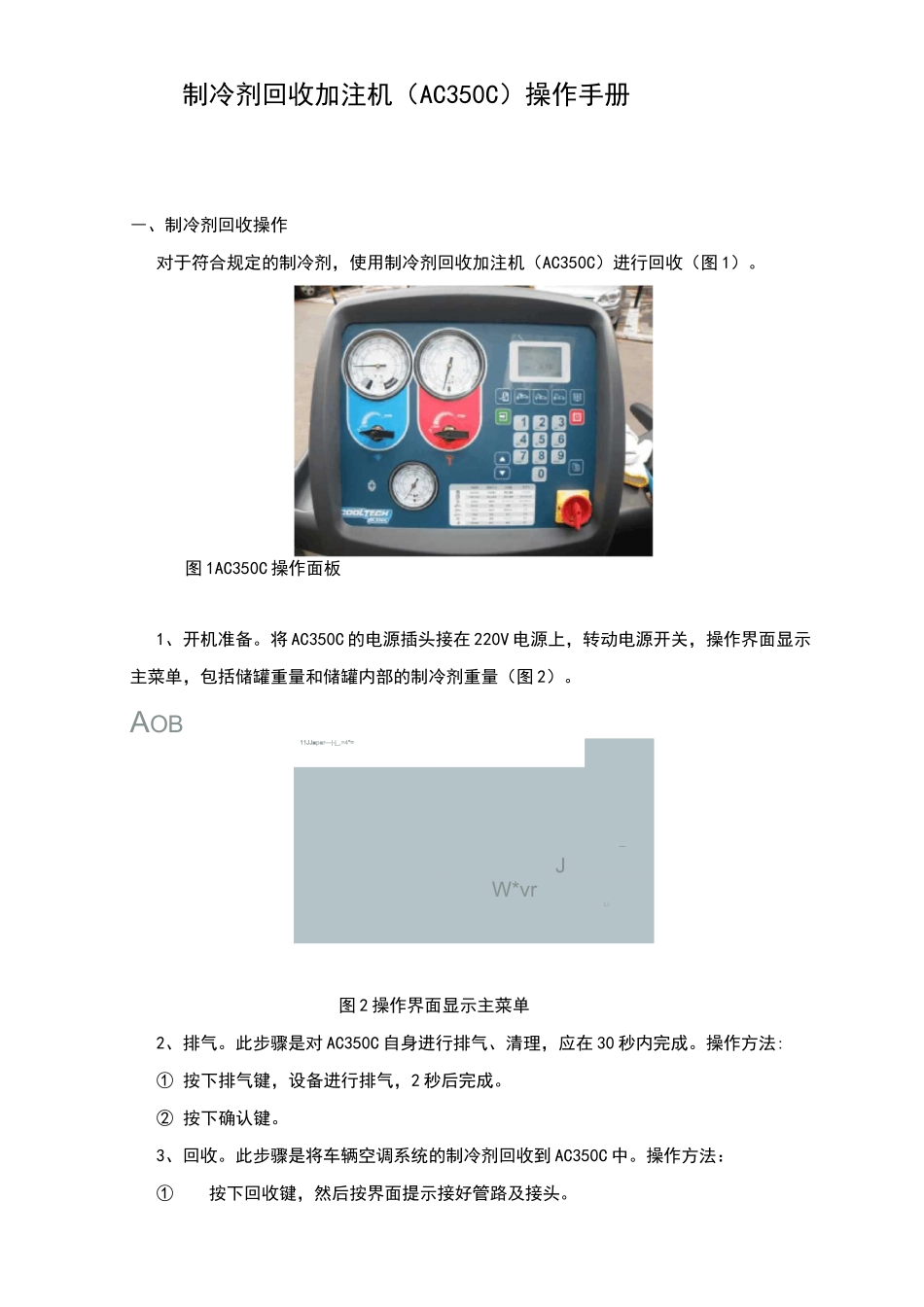

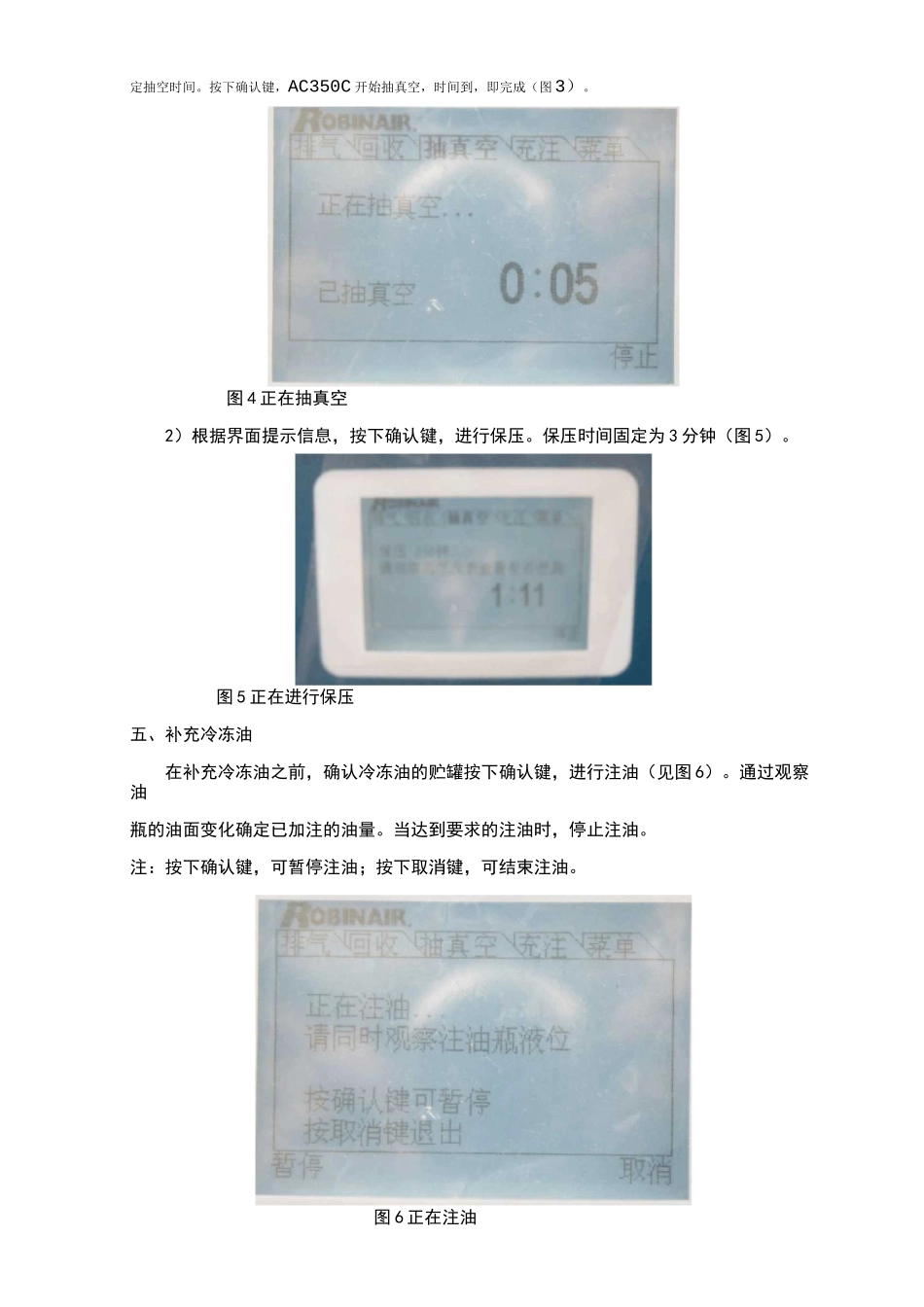

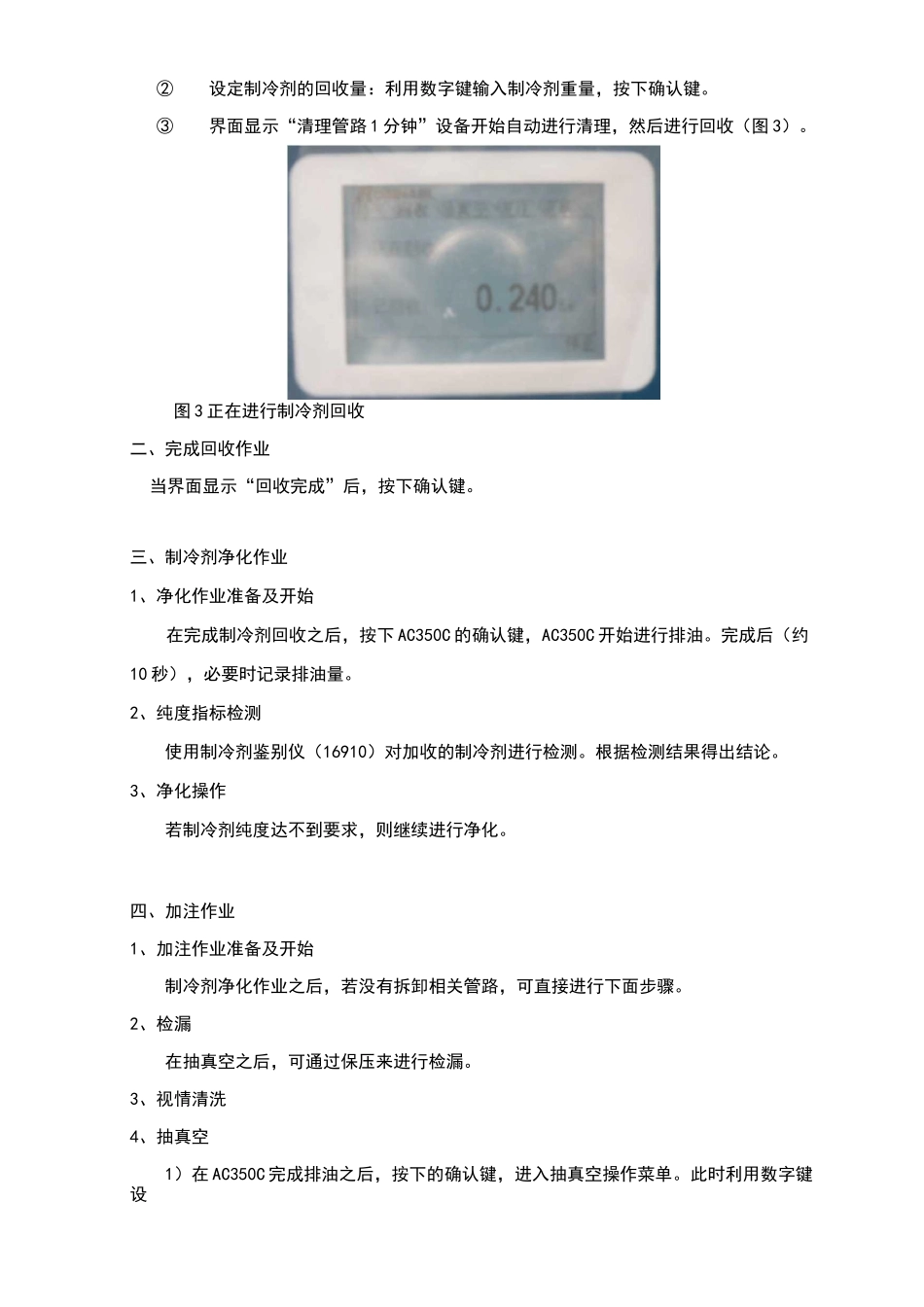

制冷剂回收加注机（AC350C）操作手册―、制冷剂回收操作对于符合规定的制冷剂，使用制冷剂回收加注机（AC350C）进行回收（图1）。图1AC350C操作面板1、开机准备。将AC350C的电源插头接在220V电源上，转动电源开关，操作界面显示主菜单，包括储罐重量和储罐内部的制冷剂重量（图2）。AOB11JJ■p■r—|-j_,=4*=J—W*vrLi图2操作界面显示主菜单2、排气。此步骤是对AC350C自身进行排气、清理，应在30秒内完成。操作方法:①按下排气键，设备进行排气，2秒后完成。②按下确认键。3、回收。此步骤是将车辆空调系统的制冷剂回收到AC350C中。操作方法：①按下回收键，然后按界面提示接好管路及接头。②设定制冷剂的回收量：利用数字键输入制冷剂重量，按下确认键。③界面显示“清理管路1分钟”设备开始自动进行清理，然后进行回收（图3）。图3正在进行制冷剂回收二、完成回收作业当界面显示“回收完成”后，按下确认键。三、制冷剂净化作业1、净化作业准备及开始在完成制冷剂回收之后，按下AC350C的确认键，AC350C开始进行排油。完成后（约10秒），必要时记录排油量。2、纯度指标检测使用制冷剂鉴别仪（16910）对加收的制冷剂进行检测。根据检测结果得出结论。3、净化操作若制冷剂纯度达不到要求，则继续进行净化。四、加注作业1、加注作业准备及开始制冷剂净化作业之后，若没有拆卸相关管路，可直接进行下面步骤。2、检漏在抽真空之后，可通过保压来进行检漏。3、视情清洗4、抽真空1）在AC350C完成排油之后，按下的确认键，进入抽真空操作菜单。此时利用数字键设定抽空时间。按下确认键，AC350C开始抽真空，时间到，即完成（图3）。图4正在抽真空2）根据界面提示信息，按下确认键，进行保压。保压时间固定为3分钟（图5）。图5正在进行保压五、补充冷冻油在补充冷冻油之前，确认冷冻油的贮罐按下确认键，进行注油（见图6）。通过观察油瓶的油面变化确定已加注的油量。当达到要求的注油时，停止注油。注：按下确认键，可暂停注油；按下取消键，可结束注油。图6正在注油六、加注制冷剂1）按下确认键，进入制冷剂充注菜单，按操作信息进行相应的设置：关闭低压阀，进行单管充注;设定充注重量（对照车辆铭牌信息或查看数据库，并通过数字键输入充注重量）,按下确认键（图7）。图7设定制冷剂的充注重量2）设备开始进行充注。充注完成后，关闭阀门（图8）。图8制冷剂充注完成3）按下确认键。设备开始清理管路，2分钟后自动完成（图9）。图9清理管路4）按下确认键，返回主菜单。七、空调系统性能检验完成制冷剂加注作业后，应进行检验。1）在制冷装置工作状态下，用检漏设备检测加注阀处有无泄漏。2）制冷装置高、低压侧压力及空调出风口温度检测应根据汽车制造厂商的要求进行。可参照以下方法：①车辆停放在阴凉处，将干湿球温度计放置在空调进风口位置；②打开车窗、车门；③打开发动机盖；④打开所有空调出风口，调节到全开；⑤设置空调控制器：——外循环位置；强冷；A/C开；——风机转速最高（HI）；——若是自动空调应设为手动并将温度设定为最低值。⑥将温度计探头放置在空调出风口内50mm处；⑦启动发动机，将发动机转速控制在（1500〜2000）r/min，使压力表指针稳定；⑧待温度计显示数值趋于稳定后，读取压力表和温度计的显示值，将所测得的高、低侧压力、相对湿度、空调进风温度、出风温度与汽车制造商提供的空调性能参数或图表上的参数比较（图10、图11），如压力表、温度计显示的高、低侧压力和空调出风温度不在规定的范围内，应对制冷装置做进一步的诊断和检修。151T19212325Z72931333508642006420CJ1-1-1-1-1-m需*络111蚩空842oS6-42oS642oS642O3a3a3a2.2.2.2.2.1.1.1.1BlBOBOBrl_n_CI-(楮<冒〕兴界密1：：1!■1■/1'1小八出，卅曲：：1:：：：：：，环境温度（°C）图10吸气压力与环境温度图11空调出风温度与环境温度
