排水管道拆除恢复施工方案VIP免费

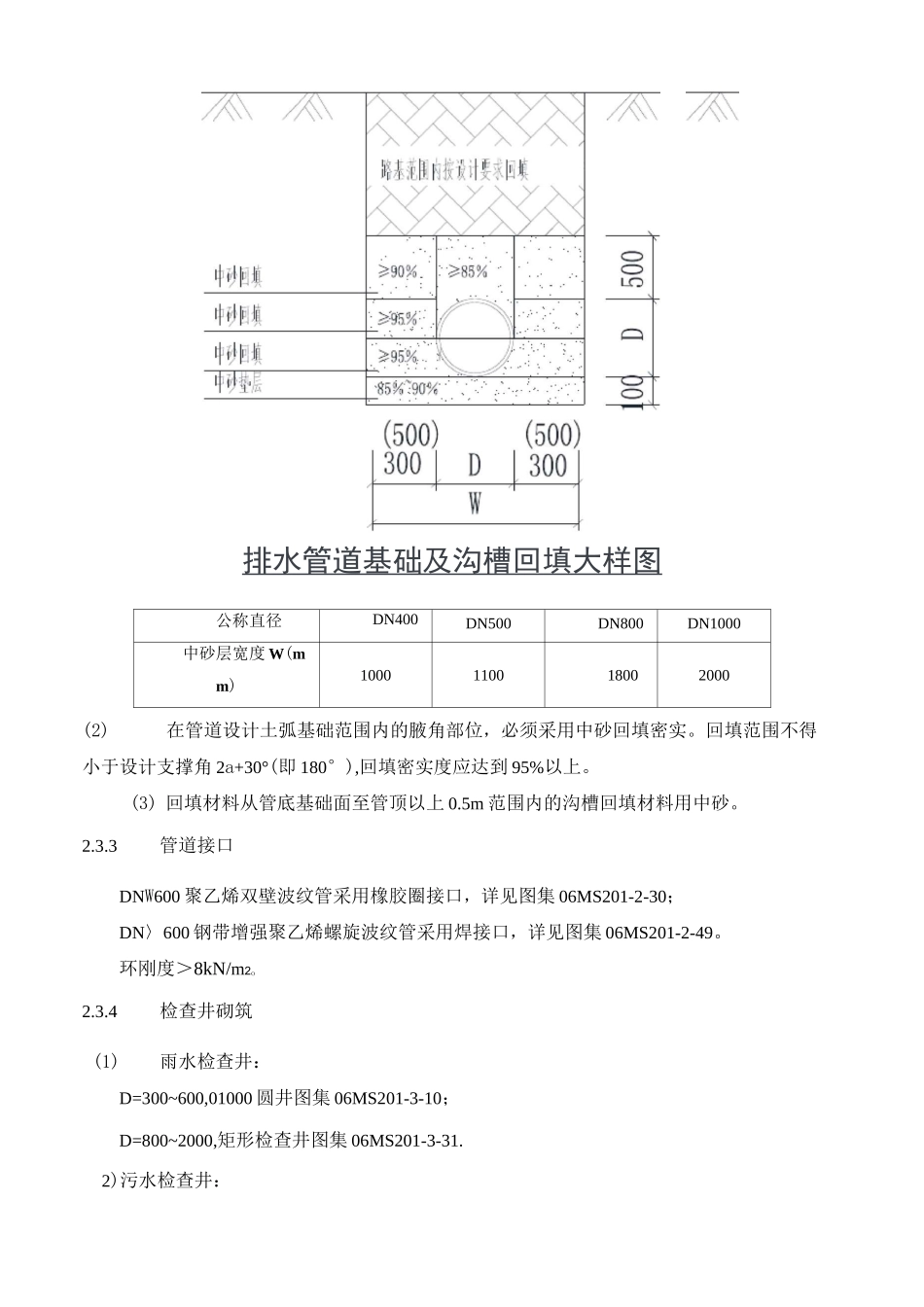

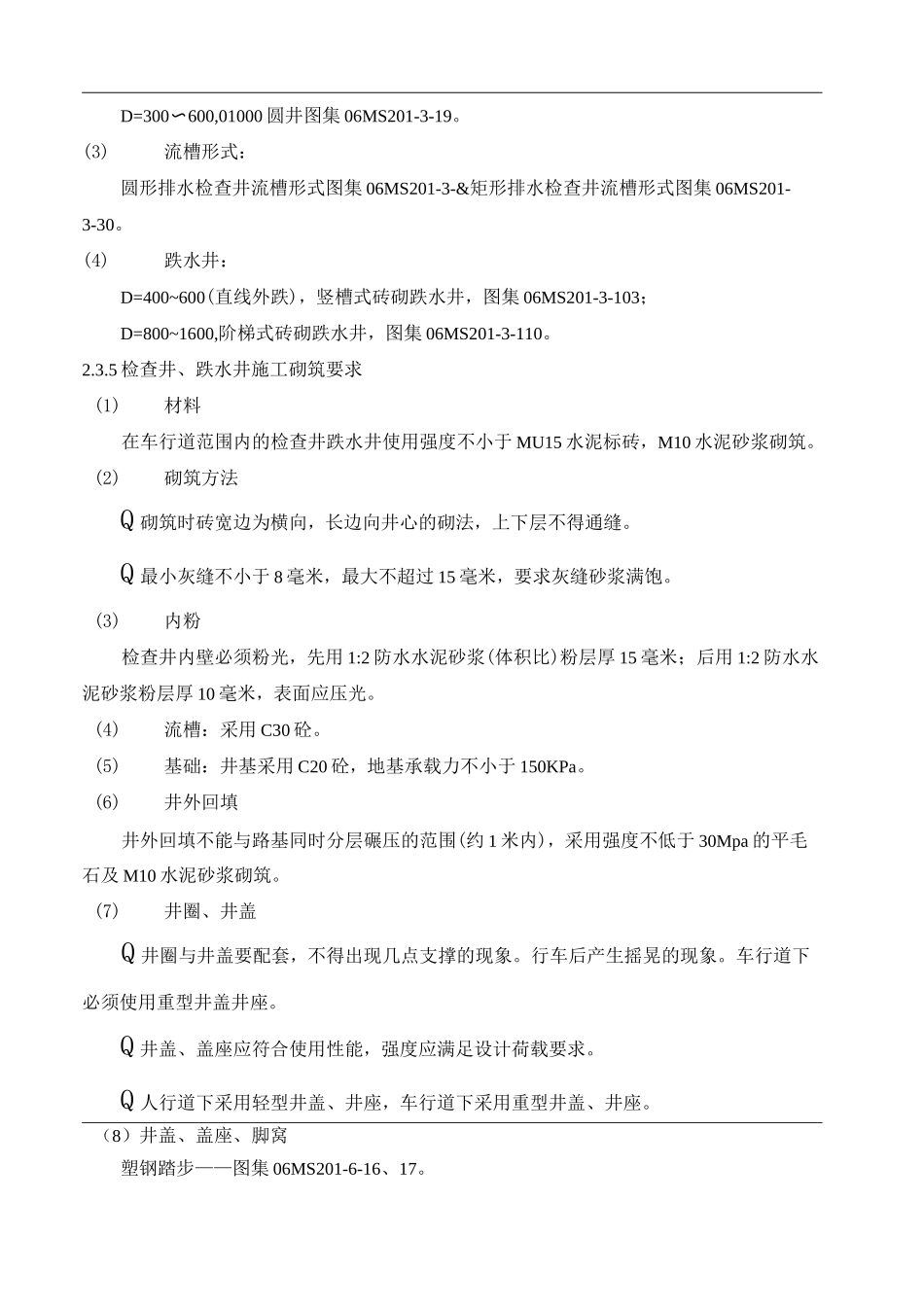

1.编制依据序号名称编号1室外排水设计规范［2014年版］GB50014-20062给水排水管道工程施工及验收规范GB50268-20083工程测量规范GB50026-20074混凝土结构工程施工质量验收规范GB50204-20155砌体结构工程施工质量验收规范GB50203-20116建筑机械使用安全技术规程JGJ33-20127埋地聚乙烯排水管管道工程技术规程CECS164：20042.工程概况2.1总体简介2.2排水工程总体概况2.3排水工程设计概况2.3.1管线位置左侧雨水管道距路边1.5m,埋深约2m；右侧雨水管道距路边3m,埋深约2m,污水管道距路边1.5m,埋深约3m。2.3.2管材及管道基础雨污水管采用的管材（DNW600）,必须是符合《埋地用聚乙烯（PE）结构壁管道系统第一部分:聚乙烯双壁波纹管管材》（GB/T19472.1-2004）标准的聚乙烯双壁波纹管；管材（DN〉600）必须是符合《埋地排水用钢带增强聚乙烯（PE）螺旋波纹管》（CJ/T225-2006）标准的钢带增强聚乙烯（PE）螺旋波纹管。（1）基底铺设一层厚度为100mm的中砂基础层，宽度见下表。基础表面应平整，密实度达到85%~90%。排水管道基础及沟槽回填大样图公称直径DN400DN500DN800DN1000中砂层宽度W(mm)1000110018002000(2)在管道设计土弧基础范围内的腋角部位，必须采用中砂回填密实。回填范围不得小于设计支撑角2a+30°(即180°),回填密实度应达到95%以上。(3)回填材料从管底基础面至管顶以上0.5m范围内的沟槽回填材料用中砂。2.3.3管道接口DNW600聚乙烯双壁波纹管采用橡胶圈接口，详见图集06MS201-2-30；DN〉600钢带增强聚乙烯螺旋波纹管采用焊接口，详见图集06MS201-2-49。环刚度＞8kN/m2o2.3.4检查井砌筑(1)雨水检查井：D=300~600,01000圆井图集06MS201-3-10；D=800~2000,矩形检查井图集06MS201-3-31.2)污水检查井：D=300〜600,01000圆井图集06MS201-3-19。(3)流槽形式：圆形排水检查井流槽形式图集06MS201-3-&矩形排水检查井流槽形式图集06MS201-3-30。(4)跌水井：D=400~600(直线外跌)，竖槽式砖砌跌水井，图集06MS201-3-103；D=800~1600,阶梯式砖砌跌水井，图集06MS201-3-110。2.3.5检查井、跌水井施工砌筑要求(1)材料在车行道范围内的检查井跌水井使用强度不小于MU15水泥标砖，M10水泥砂浆砌筑。(2)砌筑方法Q砌筑时砖宽边为横向，长边向井心的砌法，上下层不得通缝。Q最小灰缝不小于8毫米，最大不超过15毫米，要求灰缝砂浆满饱。(3)内粉检查井内壁必须粉光，先用1:2防水水泥砂浆(体积比)粉层厚15毫米；后用1:2防水水泥砂浆粉层厚10毫米，表面应压光。(4)流槽：采用C30砼。(5)基础：井基采用C20砼，地基承载力不小于150KPa。(6)井外回填井外回填不能与路基同时分层碾压的范围(约1米内)，采用强度不低于30Mpa的平毛石及M10水泥砂浆砌筑。(7)井圈、井盖Q井圈与井盖要配套，不得出现几点支撑的现象。行车后产生摇晃的现象。车行道下必须使用重型井盖井座。Q井盖、盖座应符合使用性能，强度应满足设计荷载要求。Q人行道下采用轻型井盖、井座，车行道下采用重型井盖、井座。（8）井盖、盖座、脚窝塑钢踏步——图集06MS201-6-16、17。井盖,盖座采用具有防盗功能复合材料产品。（9）雨水口需采用符合国家标准的产品,尺寸形式可参考以下标准图：偏沟式雨水口——图集06MS201-8-10、11；雨水口箅子——图集06MS201-8-53、54、61、62。3.施工准备3.1管道拆除3.1.1技术准备（1）仔细查看业主提供的设计图纸,与现场设计情况核对,如有出入,及时向业主、监理反馈。（2）主动走访有关职能部门,尽可能收集有关管线的资料。（3）项目部必须对现场技术负责人、施工员、班组长的操作工作进行技术交底、安全交底,明确各级人员的责任。3.1.2劳动力准备管工4人、焊工2人、起重工2人、力工10人。3.1.3机具准备大型挖掘机2台、乙炔切割工具1套、25T汽车吊1台、20吨板车5辆3.1.4现场准备（1）清理施工场地,保证运输道路畅通。（2）为避免拆除时的砂、石、灰尘飞扬影响生产,场地内配备水车降尘。（3）布设作业区警戒线。3.2管道恢复3.2.1技术准备（1）图纸收到后立即组织图纸会审工作,并形成文字记录,并在此基础上做好施工组织设计的深化设计,编制各工序、工种的作业设计并落实到施工工长及作业队伍及班组（2）对工程主要原...
