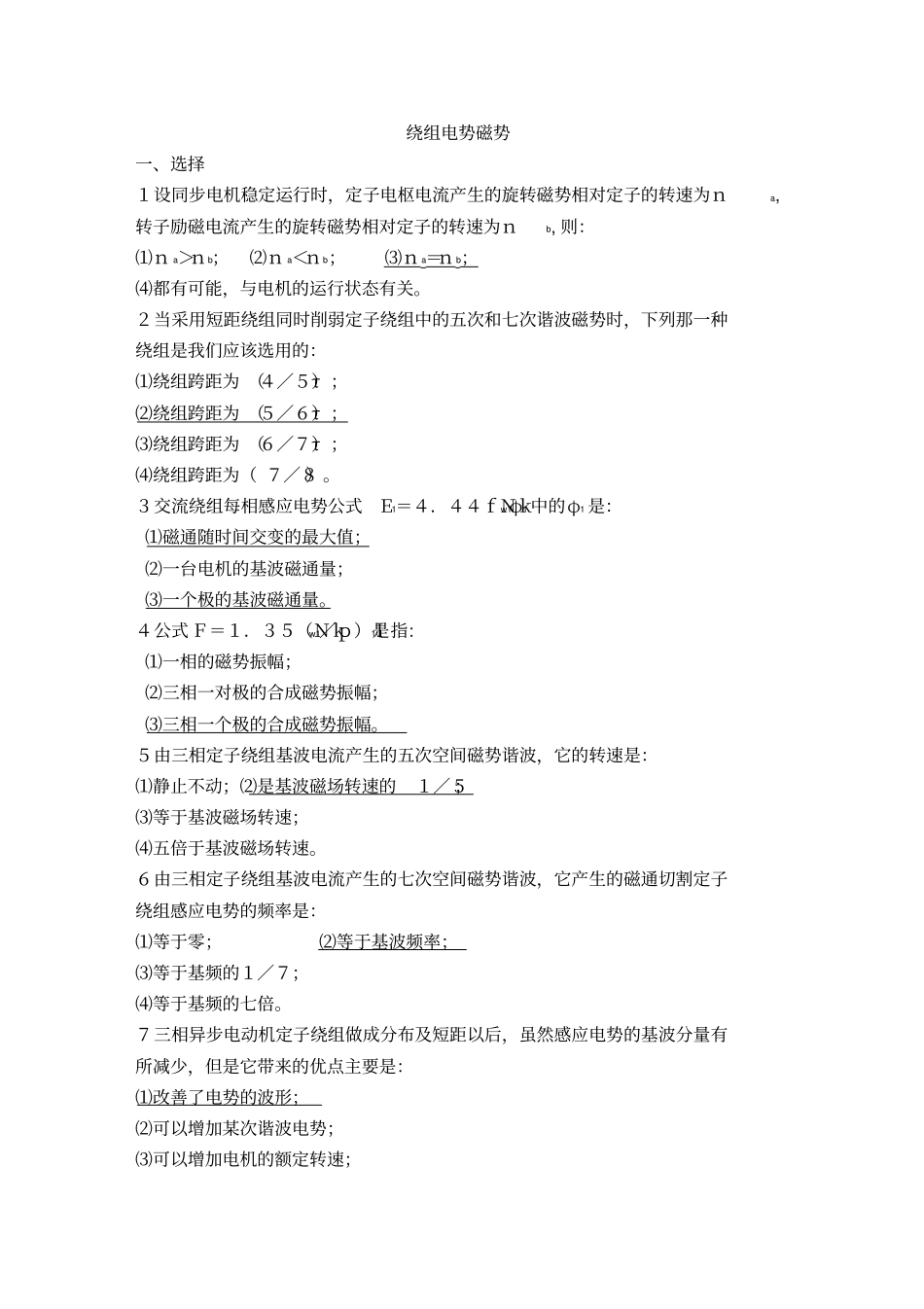

绕组电势磁势一、选择１设同步电机稳定运行时，定子电枢电流产生的旋转磁势相对定子的转速为ｎa,转子励磁电流产生的旋转磁势相对定子的转速为ｎb,则：⑴ｎa＞ｎb；⑵ｎa＜ｎb；⑶ｎa＝ｎb；⑷都有可能，与电机的运行状态有关。２当采用短距绕组同时削弱定子绕组中的五次和七次谐波磁势时，下列那一种绕组是我们应该选用的：⑴绕组跨距为（４／５）τ；⑵绕组跨距为（５／６）τ；⑶绕组跨距为（６／７）τ；⑷绕组跨距为（７／８）。３交流绕组每相感应电势公式Ｅ1＝４．４４ｆＮｋw1φ1中的φ1是：⑴磁通随时间交变的最大值；⑵一台电机的基波磁通量；⑶一个极的基波磁通量。４公式Ｆ＝１．３５（Ｎｋw1／ｐ）Ｉ1是指:⑴一相的磁势振幅；⑵三相一对极的合成磁势振幅；⑶三相一个极的合成磁势振幅。５由三相定子绕组基波电流产生的五次空间磁势谐波，它的转速是：⑴静止不动；⑵是基波磁场转速的１／５；⑶等于基波磁场转速；⑷五倍于基波磁场转速。６由三相定子绕组基波电流产生的七次空间磁势谐波，它产生的磁通切割定子绕组感应电势的频率是：⑴等于零；⑵等于基波频率；⑶等于基频的１／７；⑷等于基频的七倍。７三相异步电动机定子绕组做成分布及短距以后，虽然感应电势的基波分量有所减少，但是它带来的优点主要是：⑴改善了电势的波形；⑵可以增加某次谐波电势；⑶可以增加电机的额定转速；⑷可以改善磁势的波形。８整数槽双层迭绕组最大并联支路数为ａｍ，极对数为ｐ，它们之间的关系是：①ａｍ＝２ｐ；②ａｍ＝ｐ；③ａｍ＝０．５ｐ。①（６０°相带）；②（１２０°相带）９整数槽单层绕组的最大并联之路数为ａｍ，极对数为ｐ，它们之间的关系是：①ａｍ＝２ｐ；②ａｍ＝ｐ；③ａｍ＝０．５ｐ。①（ｑ为偶数）；②（ｑ为奇数）１０整数槽双层波绕组的最大并联之路数为ａｍ，极对数为ｐ，最大并联支路数为：①２ｐ；②ｐ；③２。①（ｙ＝２τ＋１时）；②（ｙ＝２τ时）１１单层交流绕组中，每相串联匝数Ｎ1同每个线圈的匝数Ｎy，每极每相槽数ｑ，极对数ｐ，并联支路数ａ之间的关系是：①２ｐｑＮy／ａ＝Ｎ1；②ｐｑＮy／ａ＝Ｎ1；③２ｐｑＮyａ＝Ｎ1；④ｐｑＮyａ＝Ｎ1。１２交流双层绕组中，每相串联匝数Ｎ1同每个线圈的匝数Ｎy，每极每相槽数ｑ，极对数ｐ，并联支路数ａ之间的关系是：①２ｐｑＮy／ａ＝Ｎ1；②ｐｑＮy／ａ＝Ｎ1；③２ｐｑＮyａ＝Ｎ1；④ｐｑＮyａ＝Ｎ1。１３三相同步发电机额定运行时，定子基波电势频率为ｆ1，转子直流励磁磁势产生的ν次空间谐波磁通，在定子绕组中感应电势的频率为：①ｆ1；②νｆ1；③ｆ1／ν。二、填空１有一台三相交流同步发电机，１０极，若转子磁场以６００转／分的转速相对三相绕组旋转，那么绕组中产生感应电势的基波频率为________赫，产生的五次谐波电势频率为__________赫。①５０②２５０２有一旋转磁势的表达式为ｆ＝ＦＣＯＳ（７ωｔ＋５ｘ），那么此磁势是由频率为____________赫的电流所产生，此磁势在空间的转速为____________转／分，此磁势是空间_________次谐波。（设ω＝２πｆ，ｆ＝５０赫，２Ｐ＝４）①３５０②２１００③５３在任一瞬间，脉振磁场基波的空间分布是____________，圆形旋转磁场的空间分布是____________，椭圆形旋转磁场的空间分布是____________。①正弦②正弦③正弦４一台三角形联接的交流电机的定子绕组，当绕组内有一相断线时，产生的磁势是__________________磁势。椭园形旋转５一台三相凸极水轮发电机，有２４个极，接成分数槽绕组，每极每相的槽数ｑ＝５／４，此电机的定子总槽数为________，绕组的分布因数为____________。６交流电机一般采用短距、分布绕组的原因是______________________________。为了改善电势的波形及磁势的波形７交流绕组三相合成基波磁势的幅值、转向和转速各决定于___________________________________。Ｆ1＝（ｍ1／２）０．９（ＮＩ／ｐ）Ｋw1，转向和电流的相序有关；ｎ1＝６０ｆ1／ｐ８基波脉动磁势和圆形旋转磁势的相互替代关系是___________________________________。Ｆcos（ｘ）cos（ωｔ）＝（Ｆ／２）cos（ｘ＋ωｔ）＋（Ｆ／２）cos（ｘ－ωｔ）９...
