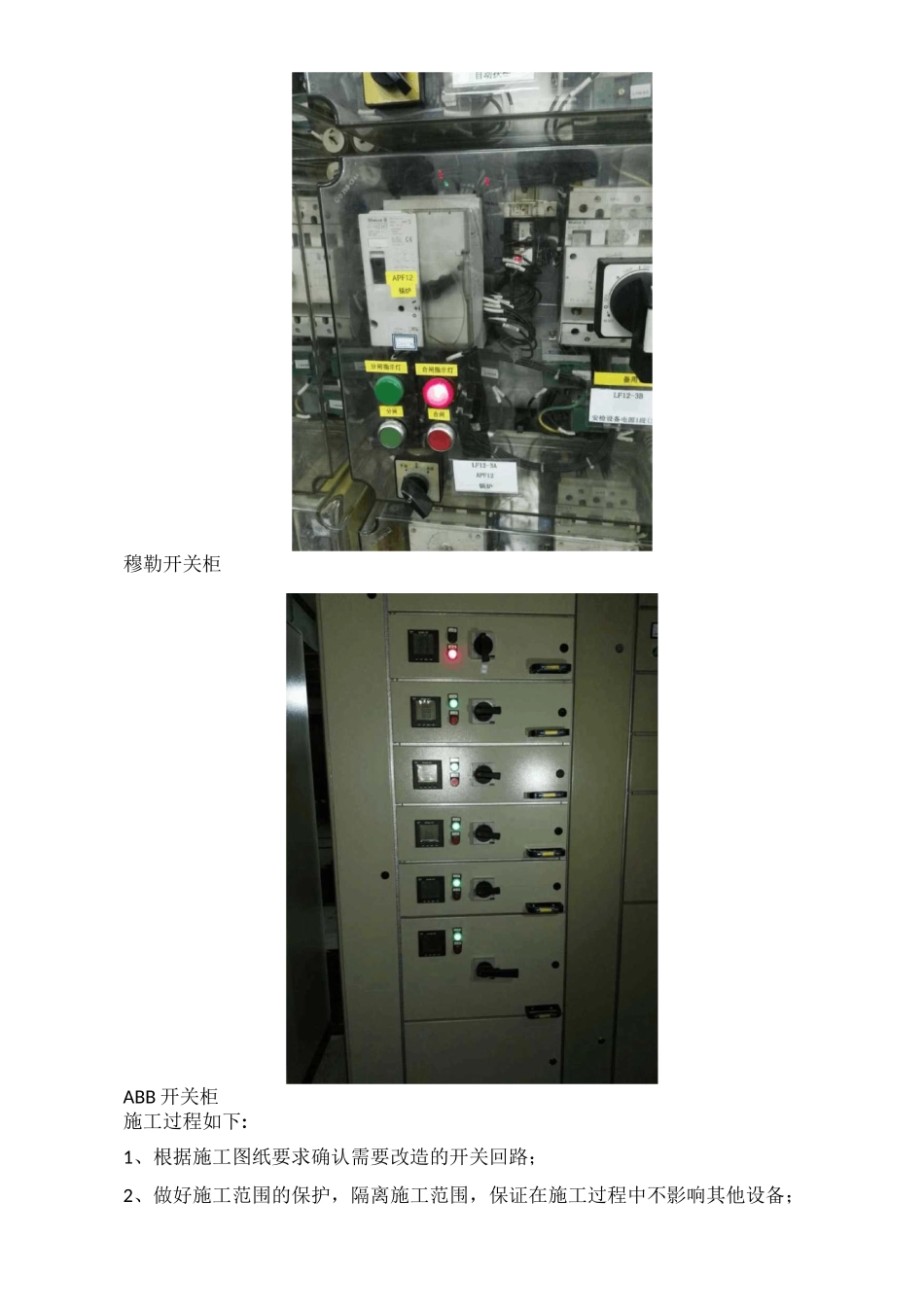

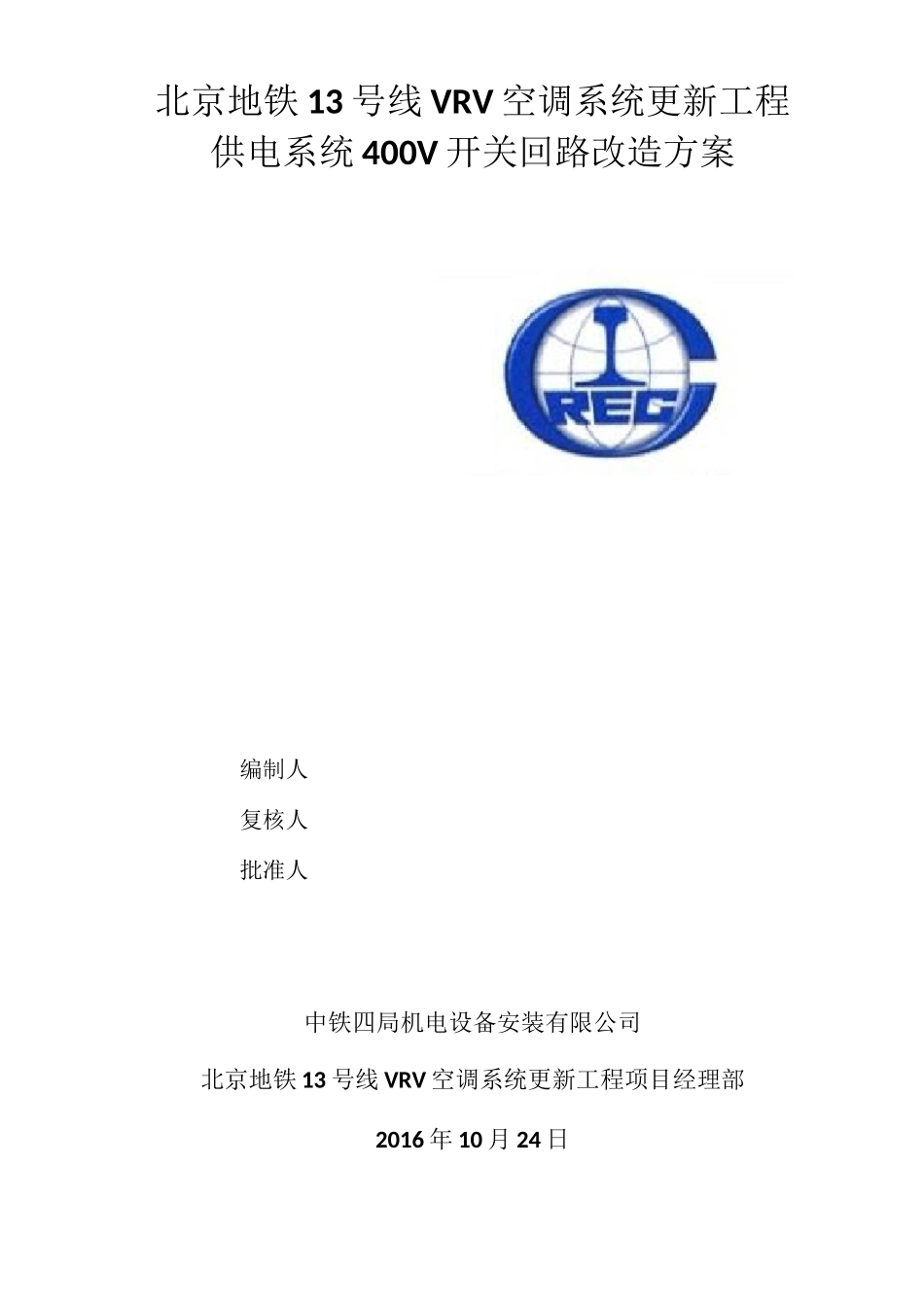

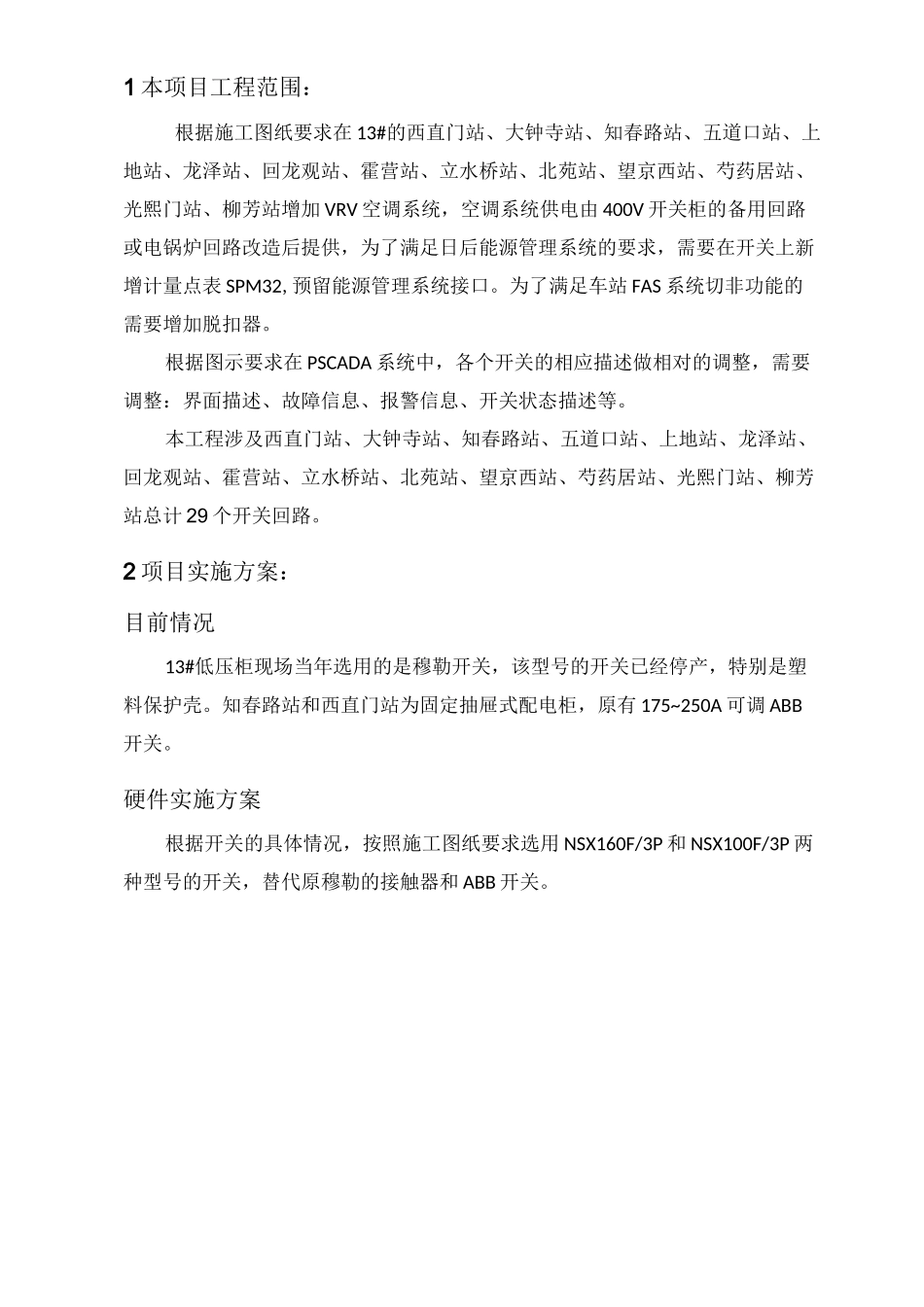

北京地铁13号线VRV空调系统更新工程供电系统400V开关回路改造方案编制人复核人批准人中铁四局机电设备安装有限公司北京地铁13号线VRV空调系统更新工程项目经理部2016年10月24日1本项目工程范围：根据施工图纸要求在13#的西直门站、大钟寺站、知春路站、五道口站、上地站、龙泽站、回龙观站、霍营站、立水桥站、北苑站、望京西站、芍药居站、光熙门站、柳芳站增加VRV空调系统，空调系统供电由400V开关柜的备用回路或电锅炉回路改造后提供，为了满足日后能源管理系统的要求，需要在开关上新增计量点表SPM32,预留能源管理系统接口。为了满足车站FAS系统切非功能的需要增加脱扣器。根据图示要求在PSCADA系统中，各个开关的相应描述做相对的调整，需要调整：界面描述、故障信息、报警信息、开关状态描述等。本工程涉及西直门站、大钟寺站、知春路站、五道口站、上地站、龙泽站、回龙观站、霍营站、立水桥站、北苑站、望京西站、芍药居站、光熙门站、柳芳站总计29个开关回路。2项目实施方案：目前情况13#低压柜现场当年选用的是穆勒开关，该型号的开关已经停产，特别是塑料保护壳。知春路站和西直门站为固定抽屉式配电柜，原有175~250A可调ABB开关。硬件实施方案根据开关的具体情况，按照施工图纸要求选用NSX160F/3P和NSX100F/3P两种型号的开关，替代原穆勒的接触器和ABB开关。穆勒开关柜ABB开关柜施工过程如下:1、根据施工图纸要求确认需要改造的开关回路；2、做好施工范围的保护，隔离施工范围，保证在施工过程中不影响其他设备；3、拆卸透明保护壳体，查看原回路的情况，并拍照记录，书面记录，登记原回路的监控信号，输入输出信号以及脱扣器等情况；4、拆卸穆勒开关；5、根据施耐德NXS开关的大小选择安装位置，原则是：尽量使用原有的安装孔位置，尽量少的在底板上打眼；6、在壳体上安装智能仪表、指示灯、开关操作手柄等7、一次线不变，二次线（电流互感器，分励脱口）重新配线。对原有线头做安全处理（用绝缘胶带包扎确保用电安全）8、安装壳体，手动操作开关测试开关状态，若有操作不顺利重新调整开关位置。停电范围1、本次改造的开关，大部分车站分别选用了一段和二段的两个。个别车站如：芍药居都选在了一段。2、在施工过程中每次停电，只停一侧（一段或二段）。3、车站系统大部分都是双电源供电，单侧停电不影响各系统用电正常安全要求为了保证运营的安全稳定，所有现场实施必须在相关部门的监督下实施，在实施前提前申请施工点，并书面详细说明施工内容，在批准的施工点进行实施。在没有施工点时严禁进行任何施工操作。在施工点批准后保证到场施工，严禁出现空点现象。在施工前均根据地铁运营公司要求进行安全教育，并进行相应的记录以及登记等手续，参与施工人员均经过相关部门的审核！3、（PSCADA）系统施工方案根据施工图纸要求在空调，通风空调系统供电由400V开关柜的相应回路改造后提供，因400V开关柜应用的改变，需要更新电力监控（PSCADA）系统相应部分，包括界面描述以及数据库内部关联数据。本工程涉及13#线西直门站2个回路、大钟寺站2个回路、知春路站2个回路、五道口站3个回路、上地站2个回路、龙泽站2个回路、回龙观站2个回路、霍营站2个回路、立水桥站2个回路、北苑站2个回路、望京西站2个回路、芍药居站2个回路、光熙门站2个回路、柳芳站2个回路全线合计29个回路。需要对13#线电力监控（PSCADA）系统等相关系统的界面描述以及数据库的修改。针对每个抽屉的修改内容包括：界面描述、故障信息、报警信息、开关状态描述、着色公式编译器和画面系统等。我方将在北京地铁相关专业公司指派的负责人监管下协调相关厂家进行电力监控（PSCADA）系统的改造实施。变电所自动化系统修改此项任务需要在变电所房间内，对显示器空调回路修改数据库、着色公式编译器和画面系统（即400V新增回路的名称描述），此项任务不会对变电所自动化系统产生影响，原因：1.不需要增加数据库点表数量2.不需要修改参数配置3.也不需要修改画面索引但为了防止在修改数据库文件时损坏数据库文件，在修改前对数据库文件进行备份，然后对数据库进行必要修改；如果出现系统文件损坏可用备份文件进行...
