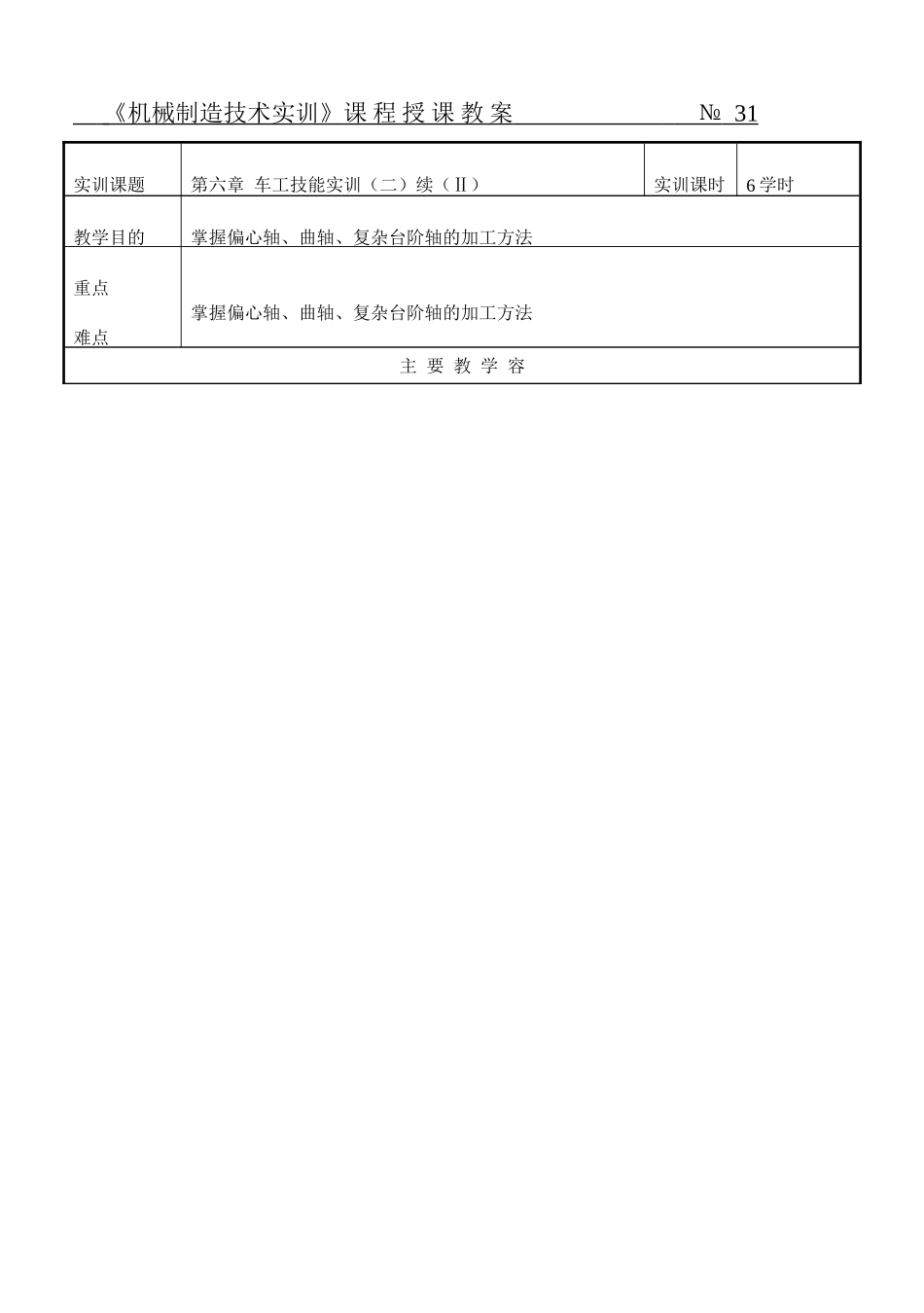

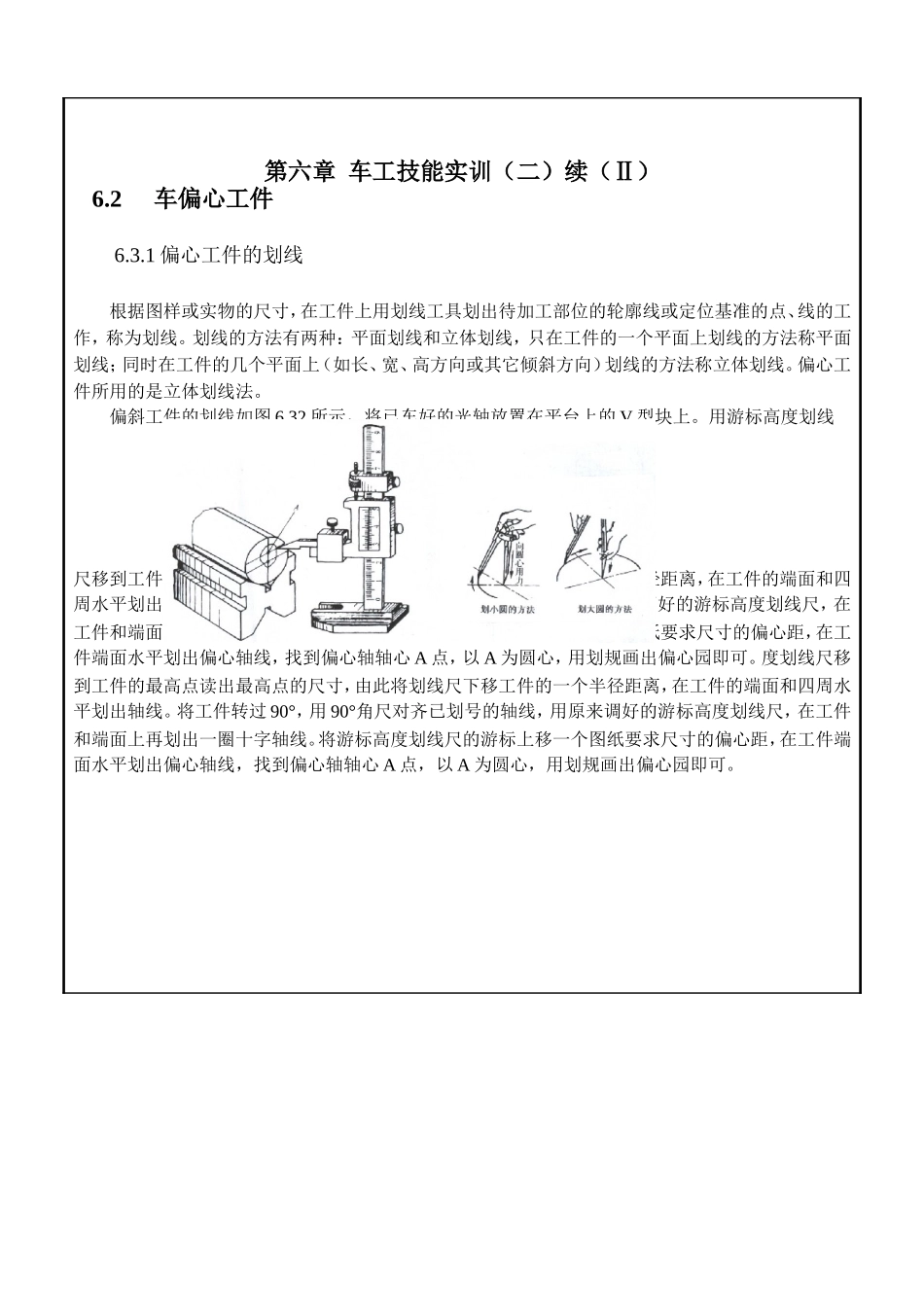

《机械制造技术实训》课程授课教案№31实训课题第六章车工技能实训（二）续（Ⅱ）实训课时6学时教学目的掌握偏心轴、曲轴、复杂台阶轴的加工方法重点难点掌握偏心轴、曲轴、复杂台阶轴的加工方法主要教学容第六章车工技能实训（二）续（Ⅱ）6.2车偏心工件6.3.1偏心工件的划线根据图样或实物的尺寸，在工件上用划线工具划出待加工部位的轮廓线或定位基准的点、线的工作，称为划线。划线的方法有两种：平面划线和立体划线，只在工件的一个平面上划线的方法称平面划线；同时在工件的几个平面上（如长、宽、高方向或其它倾斜方向）划线的方法称立体划线。偏心工件所用的是立体划线法。偏斜工件的划线如图6.32所示，将已车好的光轴放置在平台上的V型块上。用游标高度划线（ａ）（ｂ）图6.32偏心工件划线示意图ａ）划十字轴线ｂ）划偏心圆周尺移到工件的最高点读出最高点的尺寸，由此将划线尺下移工件的一个半径距离，在工件的端面和四周水平划出轴线。将工件转过90°，用90°角尺对齐已划号的轴线，用原来调好的游标高度划线尺，在工件和端面上再划出一圈十字轴线。将游标高度划线尺的游标上移一个图纸要求尺寸的偏心距，在工件端面水平划出偏心轴线，找到偏心轴轴心A点，以A为圆心，用划规画出偏心园即可。度划线尺移到工件的最高点读出最高点的尺寸，由此将划线尺下移工件的一个半径距离，在工件的端面和四周水平划出轴线。将工件转过90°，用90°角尺对齐已划号的轴线，用原来调好的游标高度划线尺，在工件和端面上再划出一圈十字轴线。将游标高度划线尺的游标上移一个图纸要求尺寸的偏心距，在工件端面水平划出偏心轴线，找到偏心轴轴心A点，以A为圆心，用划规画出偏心园即可。6.3.2偏心工件的加工外园和外园或内孔和外园的轴线平行而不重合的零件，称偏心工件。1.偏心工件的车削方法偏心工件的车削主要在于装夹，只要工件在装夹时，使偏心轴的轴心线与车床主轴的回转中心重合，就可以用外园车削法车出偏心轴。车削开始时注意车刀要远离工件启动主轴，然后刀尖从工件的最外一点逐步切入，车出偏心轴。偏心工件常用的装夹方法有：用三爪自定心卡盘车偏心工件、用四爪卡盘车偏心工件、用双重卡盘车偏心工件、用花盘车削偏心工件、在前、后双顶尖上车偏心工件等等。（1）用三爪自定心卡盘车偏心工件该方法适合于较短或数量较多的偏心工件加工，如图6.33所示，先将被加工工件的外园和长度车好，并将两端面车平，再在三爪卡盘的任意一个卡爪与工件接触面之间垫一块垫块，垫块的厚度ｘ＝1.5ｅ＋ｋ，ｋ≈1.5△ｅ（公式中ｘ是垫块厚度，ｅ工件是偏心距，ｋ是偏心距修正值，△ｅ是试切后实测偏心距误差，单位都为ｍｍ），即可车出偏心工件。（2）用四爪卡盘车偏心工件该方法一般适用于加工要求不高、偏心距大小不同、形状短而复杂，且数量较少或单件的偏心工件。加工前，先按偏心工件划线的方法将工件划线，把划好线的工件装夹在四爪卡盘上，用（ａ）（ｂ）图6.33在三爪自定心图6.34在四爪卡盘上车偏心工件卡盘上车偏心工件ａ）划线盘ｂ）划针找正偏心轴圆周线划线盘的划针找正偏心轴的圆周线，如图6.34所示，调整四爪卡盘四个爪的位置，直至工件转一圈，划针的轨迹于划线偏心园的圆周重合，则偏心轴轴线与车床主轴回转中心线重合，然后通过工件外园上的水平线校正轴线的平直度，即可加工出偏心工件。（3）双重卡盘车偏心批量加工长度较短，偏心距不大的偏心工件时，为减少找正偏心时间，可用双重卡盘车偏心工件。该方法是将三爪卡盘装夹在四爪卡盘中，并将一根光轴装夹在三爪卡盘中，用百分表垂直预压在光轴上固定，由四爪卡盘带动光轴转动，调整四爪卡盘卡爪，直至光轴的轴心线于主轴回转中心重合。将百分表调零，调整四爪卡盘，使三爪卡盘和光轴一起向上偏移一个偏心距ｅ，其大小可由百分表控制，卸下光轴，装上要加工的工件，即可加工出偏心工件。该方法一批工件中只需校正一次偏心。如图6.35所示。图6.35双重卡盘车偏心示意图（4）用花盘车削偏心工件该方法适用于工件长度较短，偏心距较大，精度要求不高的偏心孔加工。操作前，先将外园和端面加工好，在端面上划出偏心孔的轴线和圆周线...
