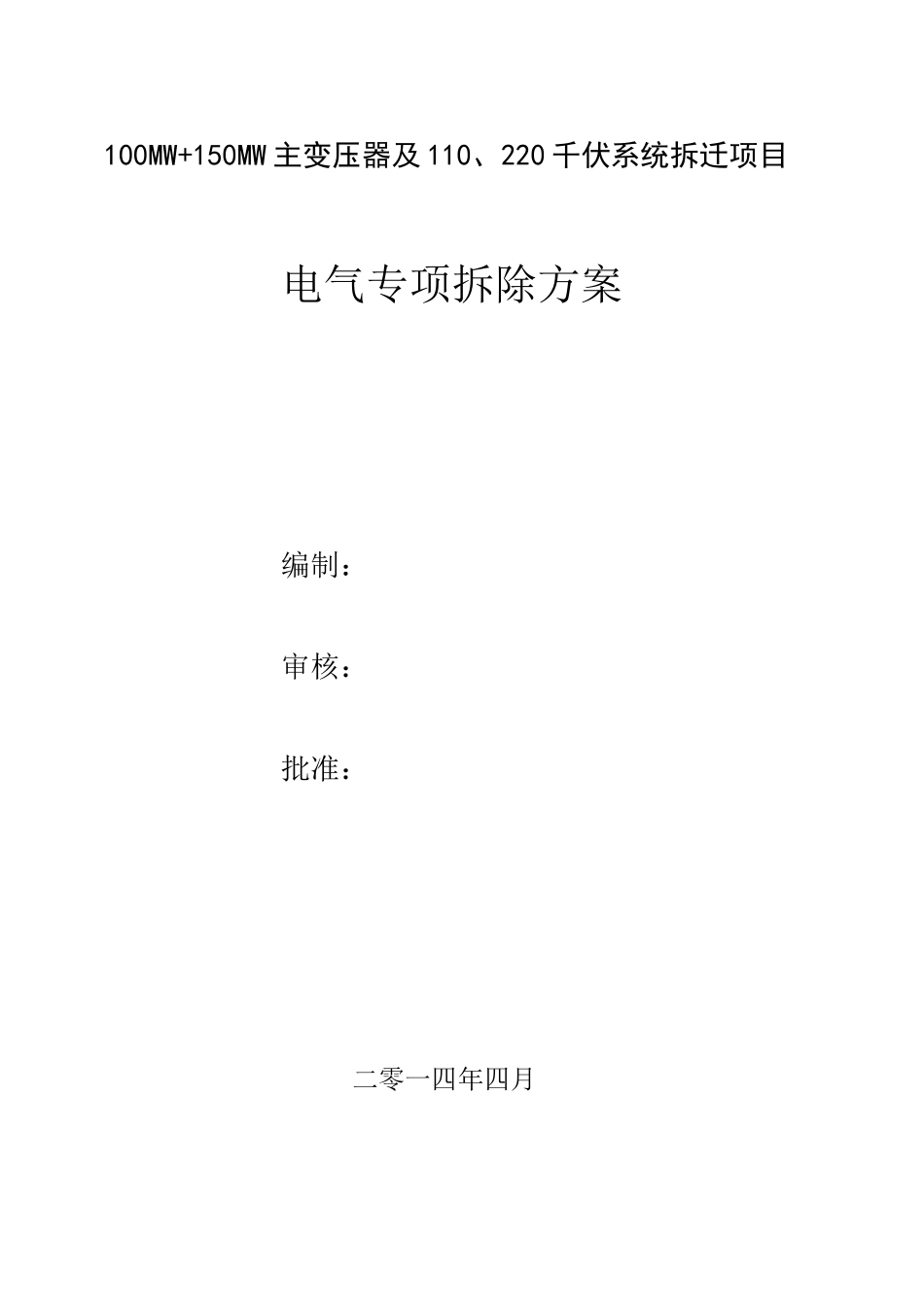

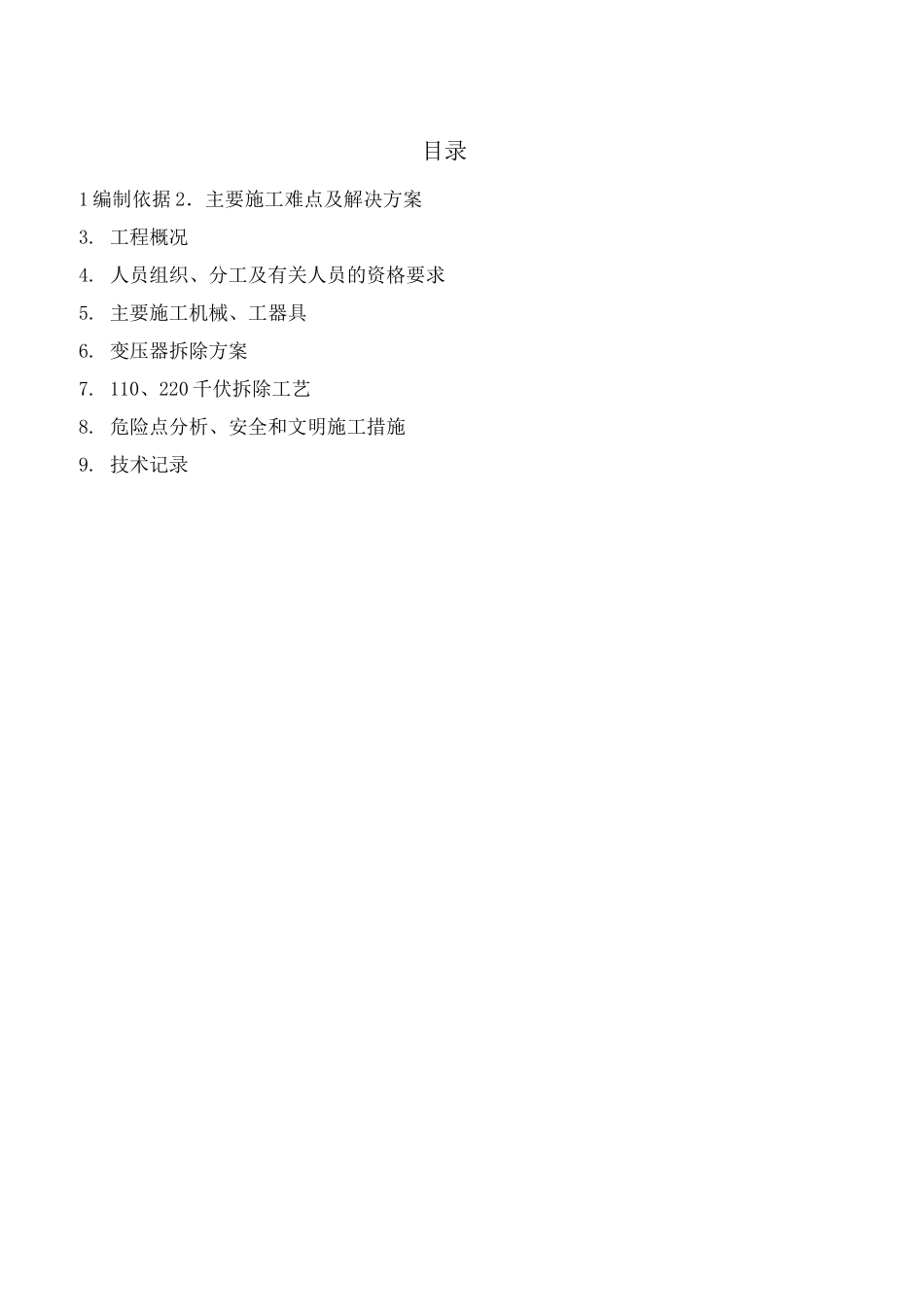

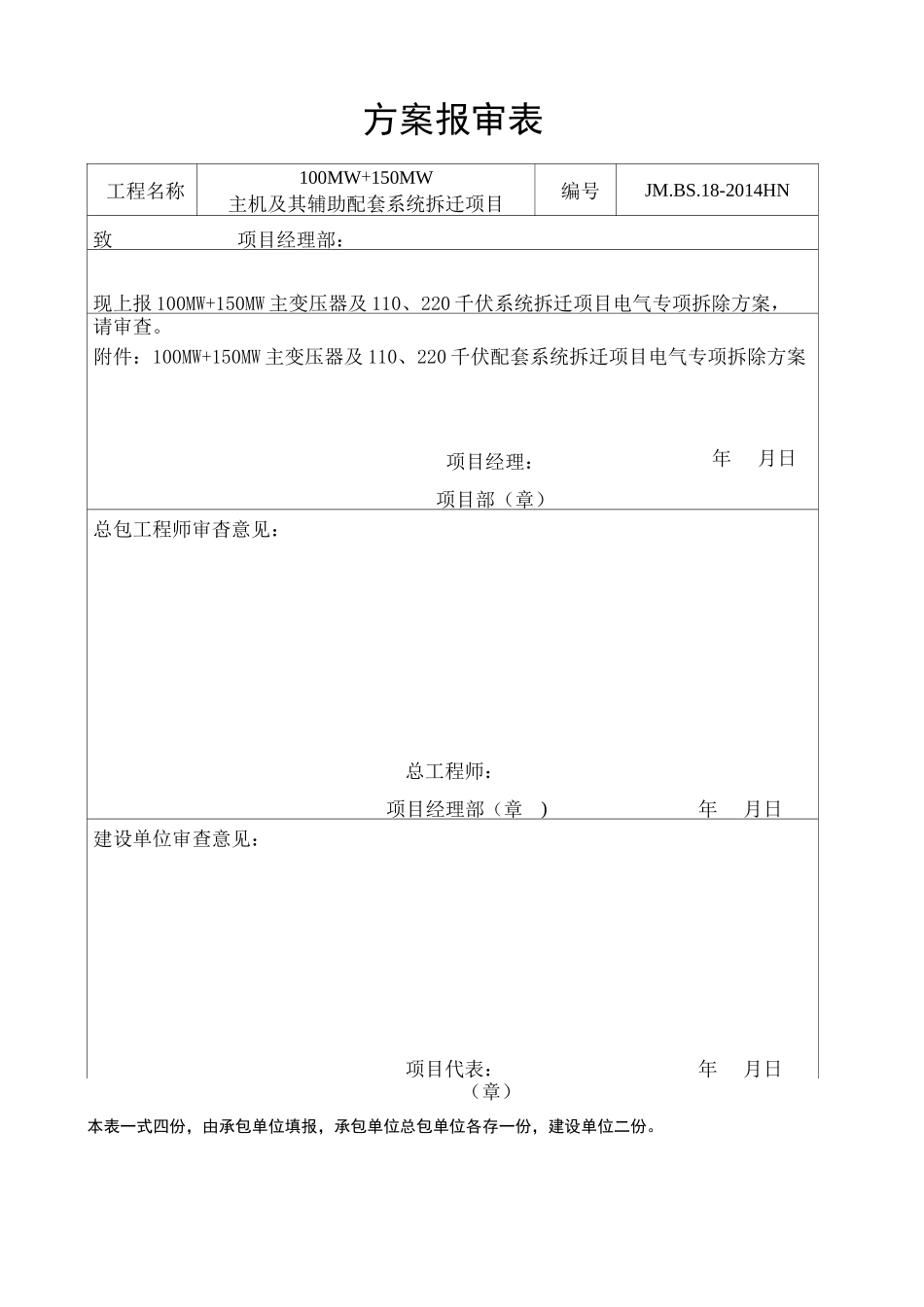

方案报审表工程名称100MW+150MW主机及其辅助配套系统拆迁项目编号JM.BS.18-2014HN致项目经理部：现上报100MW+150MW主变压器及110、220千伏系统拆迁项目电气专项拆除方案，请审查。附件：100MW+150MW主变压器及110、220千伏配套系统拆迁项目电气专项拆除方案项目经理：项目部（章）年月日总包工程师审杳意见：总工程师：项目经理部（章)年月日建设单位审查意见：项目代表：年月日（章）本表一式四份，由承包单位填报，承包单位总包单位各存一份，建设单位二份。100MW+150MW主变压器及110、220千伏系统拆迁项目电气专项拆除方案编制：审核：批准：二零一四年四月目录1编制依据2．主要施工难点及解决方案3.工程概况4.人员组织、分工及有关人员的资格要求5.主要施工机械、工器具6.变压器拆除方案7.110、220千伏拆除工艺8.危险点分析、安全和文明施工措施9.技术记录110KV升压站电气拆除施工方案1编制依据(1)工程相关设计说明书、相关图纸资料等；(2)《起重机械安全规程》；(3)《电力建设安全工作规定》DL5009.1-92；(4)《电业安全工作规程》DL408-91；(5)《电力建设安全文明施工管理规定》；(6)《建筑拆除工程安全技术规范》(JGJ147-2004)；(7)《建筑施工现场环境与卫生标准》JGJ146-2004；2主要施工难点及解决方案2.1电气专业施工难点及解决方案2.1.1升压站设备拆除--难点分析升压站设备拆除的难点是设备大部分是瓷瓶及套管，设备比较贵重，易破裂。--解决方案升压站设备拆除时，在施工区域设置安全警戒绳隔离，派专业起重工进行配合，采用专用尼龙吊带进行吊卸，高空作业时，工机具拴绳采取防坠措施，防止坠落损坏设备并及时做好登记装箱工作。3、工程概况华电宜宾电厂的规模为100MW+150MW汽轮机组、410t/h+490t/h循环流化床锅炉；#1机组为110kV电压接入系统，采用发电机一变压器一线路组单元接线方式接入变电站110kV配电装置。设一台主变、一台高厂变。1台110KV启备变。#2机组为一条220kV电压接入系统，采用发电机一变压器一线路组单元接线方式接入220KV系统。设一台主变、一台高厂变。高压厂用电系统电压采用6kV。6kV厂用电系统按炉分段，设1台高压厂用变压器和2个工作母线段；并设有一台高备变和6KV0段作为备用电源。高压厂用变压器电源引接至发电机出口，1#机组低压侧由6kV室外母线桥接至高变6kV进线柜，再由6kV高压电缆接至两段6kV工作母线上。2#机组由2#高厂变低压侧经6kV高压电缆接至两段6kV工作母线上。4.人员组织、分工及有关人员的资格要求4.1人员组织、分工人员组织、分工表序号工种人数分工备注1安全员1安全管理2质检员1质量管理3技术员1技术指导4电工2电缆头拆除5气焊工2桥架、配管支架拆除等6力工4设备搬运5.主要施工机械、工器具5.1主要工器具主要工器具见下表序号名称规格型号数量备注1卷扬机3t1台检验合格并在有效2手拉葫芦2t2只检验合格并在有效3榔头2.5磅、12磅各2把4手动扭矩扳手2把检验合格并在有效5扳手各种规格若干6撬棒3把7磨光机2把检验合格并在有效8手电钻2把91011126.变压器拆卸方案6.1主变压器拆卸方案主变压器选用一台220KV三相双卷、强迫油循环导向风冷、无励磁调压低损耗铜芯变压器。主变压器容量为180MVA。一台110KV三相双卷、强迫油循环导向风冷、无励磁调压低损耗铜芯变压器。主变压器容量为130MVA。(1)变压器施工准备施工前确认变压器已停止运行，高、低压侧引线已拆除，变压器出线端子已经过残压释放并接地。(2)施工工机具、材料准备齐全并建立台帐，方便施工过程中进行管理，防止拆卸过程中工机具丢失及掉落到变压器本体。6.2变压器绝缘油的储存准备几个比变压器容量稍大些的专用油罐，用专用滤油机与变压器油管路连通，将变压器油排至油罐内进行封闭储存，以备变压器安装时使用。排完油后将所有蝶阀关闭。6.3变压器附件拆除方案(1)储油柜的拆除，先用25t吊车将储油柜吊上劲，将储油柜固定螺栓拆下，导油管及呼吸器连接管道连接螺栓拆开，拆除油位计控制电缆，将储油柜吊起，放在变压器一边，清理蝶阀法兰残油，将密封法兰用螺栓上紧封闭，防止进入潮气。(2)高压套管及升高座拆除，高压套管导体用绳索固定。从升高座的安装孔，将导体连接螺栓打...
