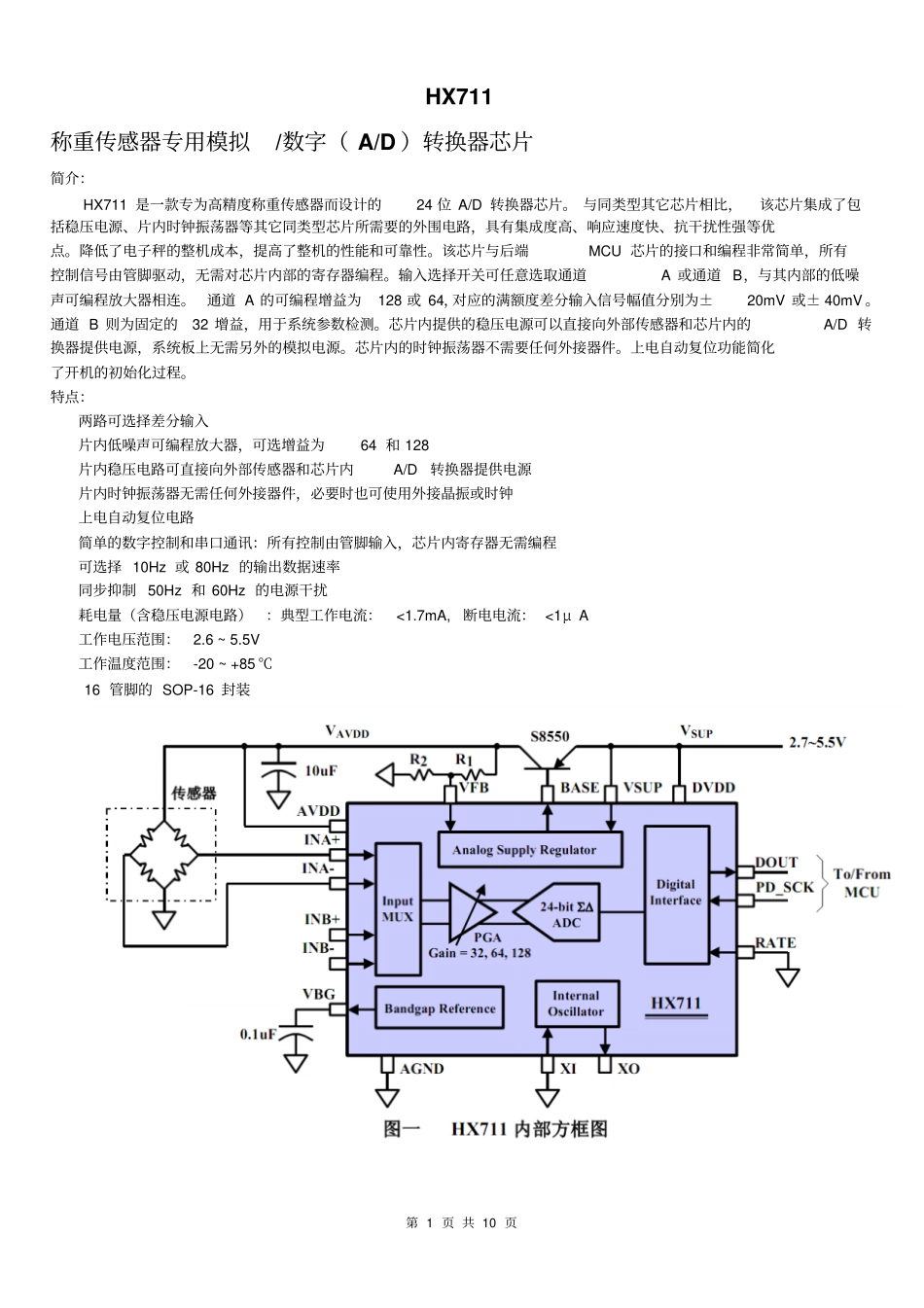

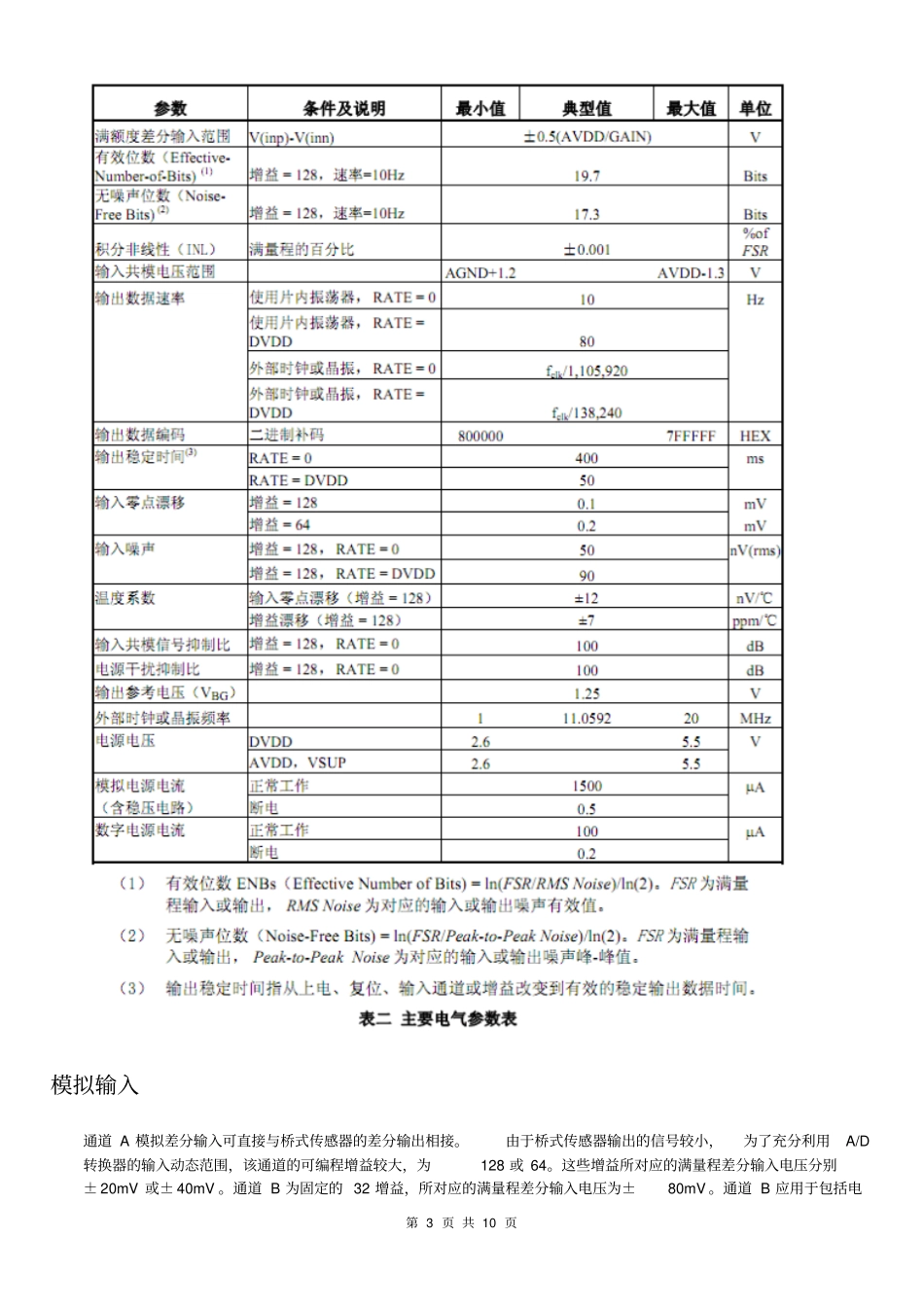

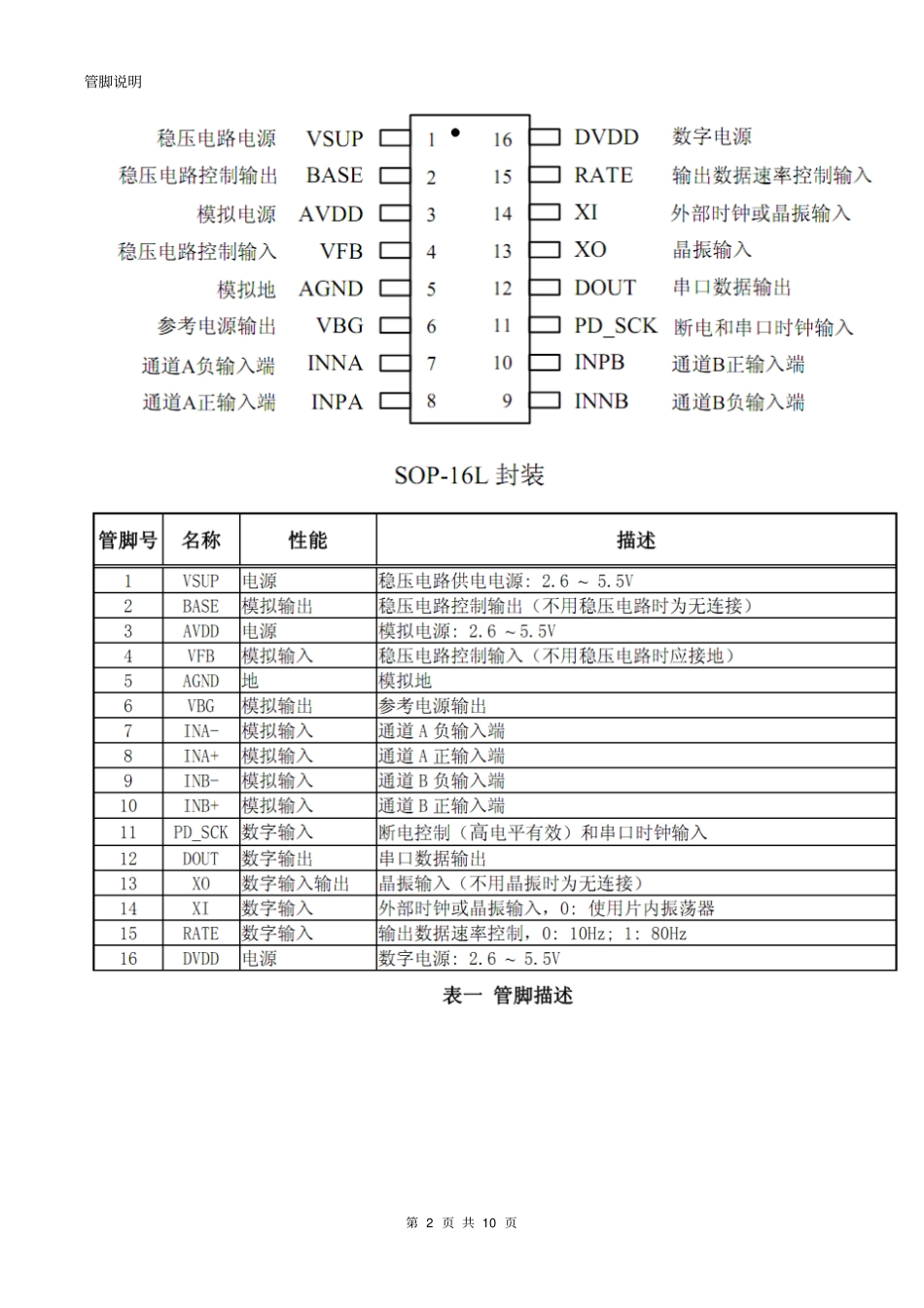

第1页共10页HX711称重传感器专用模拟/数字（A/D）转换器芯片简介：HX711是一款专为高精度称重传感器而设计的24位A/D转换器芯片。与同类型其它芯片相比，该芯片集成了包括稳压电源、片内时钟振荡器等其它同类型芯片所需要的外围电路，具有集成度高、响应速度快、抗干扰性强等优点。降低了电子秤的整机成本，提高了整机的性能和可靠性。该芯片与后端MCU芯片的接口和编程非常简单，所有控制信号由管脚驱动，无需对芯片内部的寄存器编程。输入选择开关可任意选取通道A或通道B，与其内部的低噪声可编程放大器相连。通道A的可编程增益为128或64，对应的满额度差分输入信号幅值分别为±20mV或±40mV。通道B则为固定的32增益，用于系统参数检测。芯片内提供的稳压电源可以直接向外部传感器和芯片内的A/D转换器提供电源，系统板上无需另外的模拟电源。芯片内的时钟振荡器不需要任何外接器件。上电自动复位功能简化了开机的初始化过程。特点：两路可选择差分输入片内低噪声可编程放大器，可选增益为64和128片内稳压电路可直接向外部传感器和芯片内A/D转换器提供电源片内时钟振荡器无需任何外接器件，必要时也可使用外接晶振或时钟上电自动复位电路简单的数字控制和串口通讯：所有控制由管脚输入，芯片内寄存器无需编程可选择10Hz或80Hz的输出数据速率同步抑制50Hz和60Hz的电源干扰耗电量（含稳压电源电路）：典型工作电流：<1.7mA,断电电流：<1μA工作电压范围：2.6~5.5V工作温度范围：-20~+85℃16管脚的SOP-16封装第2页共10页管脚说明第3页共10页模拟输入通道A模拟差分输入可直接与桥式传感器的差分输出相接。由于桥式传感器输出的信号较小，为了充分利用A/D转换器的输入动态范围，该通道的可编程增益较大，为128或64。这些增益所对应的满量程差分输入电压分别±20mV或±40mV。通道B为固定的32增益，所对应的满量程差分输入电压为±80mV。通道B应用于包括电第4页共10页池在内的系统参数检测。供电电源数字电源(DVDD)应使用与MCU芯片相同的的数字供电电源。HX711芯片内的稳压电路可同时向A/D转换器和外部传感器提供模拟电源。稳压电源的供电电压(VSUP)可与数字电源(DVDD)相同。稳压电源的输出电压值（VAVDD）由外部分压电阻R1、R2和芯片的输出参考电压VBG决定（图1），VAVDD=VBG(R1+R2)/R2。应选择该输出电压比稳压电源的输入电压(VSUP)低至少100mV。如果不使用芯片内的稳压电路，管脚VSUP和管脚AVDD应相连，并接到电压为2.6～5.5V的低噪声模拟电源。管脚VBG上不需要外接电容，管脚VFB应接地，管脚BASE为无连接。时钟选择如果将管脚XI接地，HX711将自动选择使用内部时钟振荡器，并自动关闭外部时钟输入和晶振的相关电路。这种情况下，典型输出数据速率为10Hz或80Hz。如果需要准确的输出数据速率，可将外部输入时钟通过一个20pF的隔直电容连接到XI管脚上，或将晶振连接到XI和XO管脚上。这种情况下，芯片内的时钟振荡器电路会自动关闭，晶振时钟或外部输入时钟电路被采用。此时，若晶振频率为11.0592MHz,输出数据速率为准确的10Hz或80Hz。输出数据速率与晶振频率以上述关系按比例增加或减少。使用外部输入时钟时，外部时钟信号不一定需要为方波。可将MCU芯片的晶振输出管脚上的时钟信号通过20pF的隔直电容连接到XI管脚上，作为外部时钟输入。外部时钟输入信号的幅值可低至150mV。串口通讯串口通讯线由管脚PD_SCK和DOUT组成，用来输出数据，选择输入通道和增益。当数据输出管脚DOUT为高电平时，表明A/D转换器还未准备好输出数据，此时串口时钟输入信号PD_SCK应为低电平。当DOUT从高电平变低电平后，PD_SCK应输入25至27个不等的时钟脉冲（图二）。其中第一个时钟脉冲的上升沿将读出输出24位数据的最高位（MSB），直至第24个时钟脉冲完成，24位输出数据从最高位至最低位逐位输出完成。第25至27个时钟脉冲用来选择下一次A/D转换的输入通道和增益，参见表三。表三输入通道和增益选择PD_SCK的输入时钟脉冲数不应少于25或多于27，否则会造成串口通讯错误。当A/D转换器的输入通道或增益改变时，A/D转换器需要4个数据输出周期才能稳定。DOUT在4个数据输出周期后才会从高电平变低电平，输出有效数据。第5...
