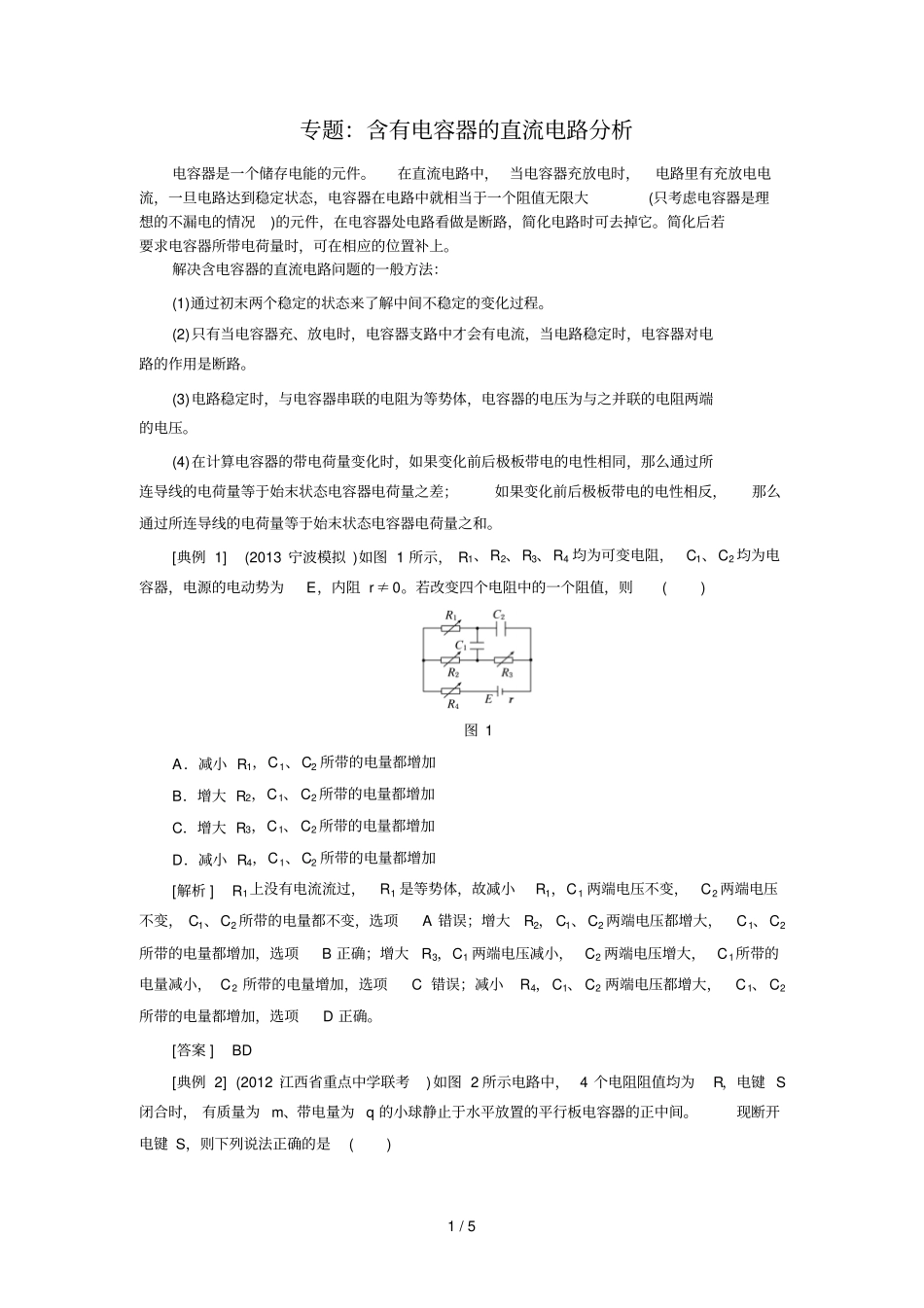

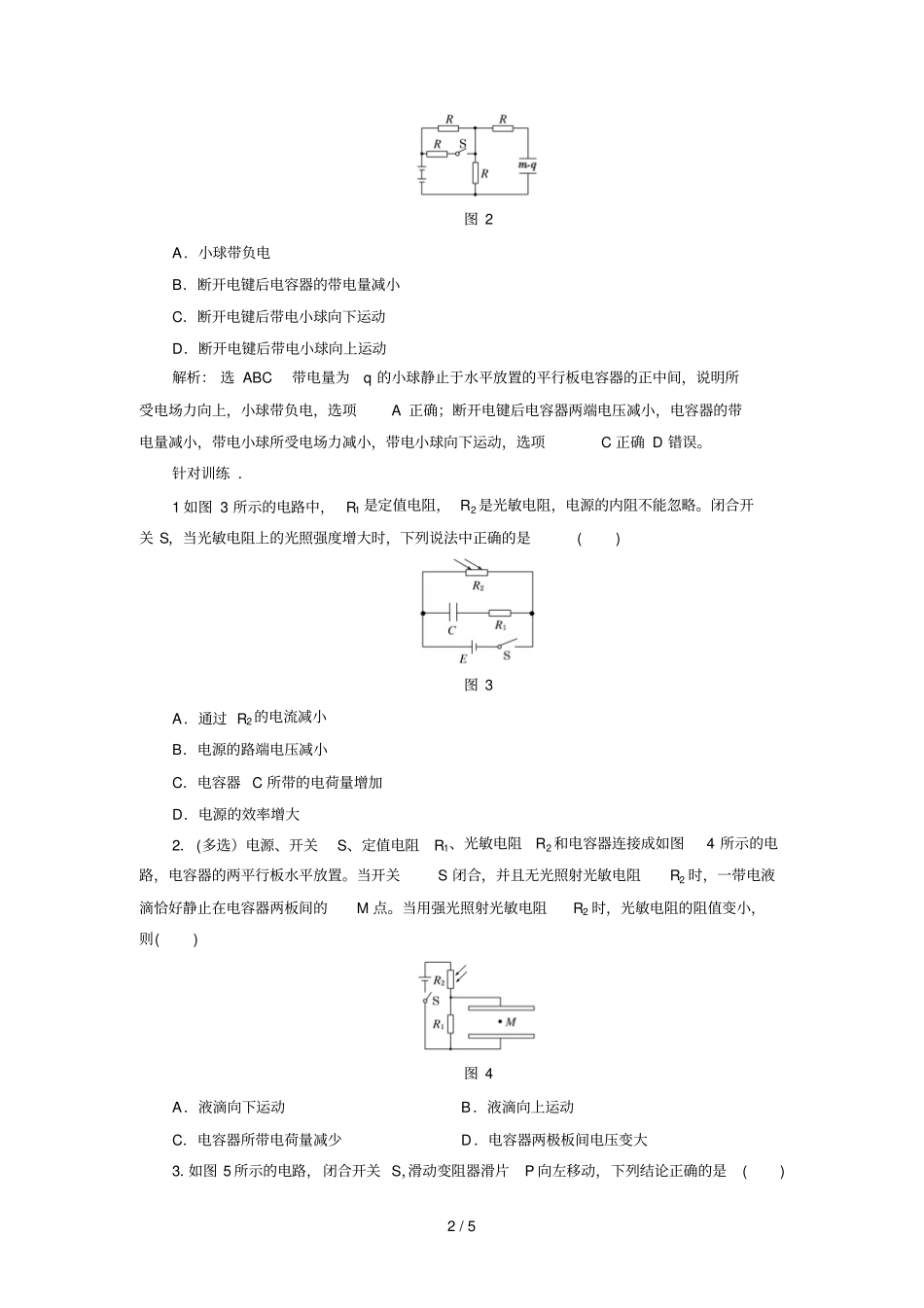

1/5专题：含有电容器的直流电路分析电容器是一个储存电能的元件。在直流电路中，当电容器充放电时，电路里有充放电电流，一旦电路达到稳定状态，电容器在电路中就相当于一个阻值无限大(只考虑电容器是理想的不漏电的情况)的元件，在电容器处电路看做是断路，简化电路时可去掉它。简化后若要求电容器所带电荷量时，可在相应的位置补上。解决含电容器的直流电路问题的一般方法：(1)通过初末两个稳定的状态来了解中间不稳定的变化过程。(2)只有当电容器充、放电时，电容器支路中才会有电流，当电路稳定时，电容器对电路的作用是断路。(3)电路稳定时，与电容器串联的电阻为等势体，电容器的电压为与之并联的电阻两端的电压。(4)在计算电容器的带电荷量变化时，如果变化前后极板带电的电性相同，那么通过所连导线的电荷量等于始末状态电容器电荷量之差；如果变化前后极板带电的电性相反，那么通过所连导线的电荷量等于始末状态电容器电荷量之和。[典例1](2013·宁波模拟)如图1所示，R1、R2、R3、R4均为可变电阻，C1、C2均为电容器，电源的电动势为E，内阻r≠0。若改变四个电阻中的一个阻值，则()图1A．减小R1，C1、C2所带的电量都增加B．增大R2，C1、C2所带的电量都增加C．增大R3，C1、C2所带的电量都增加D．减小R4，C1、C2所带的电量都增加[解析]R1上没有电流流过，R1是等势体，故减小R1，C1两端电压不变，C2两端电压不变，C1、C2所带的电量都不变，选项A错误；增大R2，C1、C2两端电压都增大，C1、C2所带的电量都增加，选项B正确；增大R3，C1两端电压减小，C2两端电压增大，C1所带的电量减小，C2所带的电量增加，选项C错误；减小R4，C1、C2两端电压都增大，C1、C2所带的电量都增加，选项D正确。[答案]BD[典例2](2012·江西省重点中学联考)如图2所示电路中，4个电阻阻值均为R，电键S闭合时，有质量为m、带电量为q的小球静止于水平放置的平行板电容器的正中间。现断开电键S，则下列说法正确的是()2/5图2A．小球带负电B．断开电键后电容器的带电量减小C．断开电键后带电小球向下运动D．断开电键后带电小球向上运动解析：选ABC带电量为q的小球静止于水平放置的平行板电容器的正中间，说明所受电场力向上，小球带负电，选项A正确；断开电键后电容器两端电压减小，电容器的带电量减小，带电小球所受电场力减小，带电小球向下运动，选项C正确D错误。针对训练．1如图3所示的电路中，R1是定值电阻，R2是光敏电阻，电源的内阻不能忽略。闭合开关S，当光敏电阻上的光照强度增大时，下列说法中正确的是()图3A．通过R2的电流减小B．电源的路端电压减小C．电容器C所带的电荷量增加D．电源的效率增大2．(多选）电源、开关S、定值电阻R1、光敏电阻R2和电容器连接成如图4所示的电路，电容器的两平行板水平放置。当开关S闭合，并且无光照射光敏电阻R2时，一带电液滴恰好静止在电容器两板间的M点。当用强光照射光敏电阻R2时，光敏电阻的阻值变小，则()图4A．液滴向下运动B．液滴向上运动C．电容器所带电荷量减少D．电容器两极板间电压变大3．如图5所示的电路，闭合开关S，滑动变阻器滑片P向左移动，下列结论正确的是()3/5图5A．电流表读数变小，电压表读数变大B．小电泡L变亮C．电容器C上电荷量减小D．电源的总功率变大4．如图6所示，平行金属板中带电质点P原处于静止状态，不考虑电流表和电压表对电路的影响，当滑动变阻器R4的滑片向b端移动时，则()图6A．电压表读数减小B．电流表读数减小C．质点P将向上运动D．R3上消耗的功率逐渐增大1如图所示，E＝10V,r＝1Ω,R1＝R3＝5Ω,R2＝4Ω，C＝100μF。当S断开时，电容器中带电粒子恰好处于静止状态。求：(1)S闭合后，带电粒子加速度的大小和方向；(2)S闭合后流过R3的总电荷量2.如图2－7－26所示，E＝10V，r＝1Ω，R1＝R3＝5Ω，R2＝4Ω，C＝100μF.当S断开时，电容器中带电粒子恰好处于静止状态．求：图2－7－26(1)S闭合后，带电粒子加速度的大小和方向；(2)S闭合后流过R3的总电荷量．3．如图7－2－18所示电路中，开关S闭合一段时间后，下列说法中正确的是()图7－2－18A．将滑片N向右滑动时，电容器放电4/5B．将滑片N向右滑动时，电容器继续充电C．将滑片M向上...
