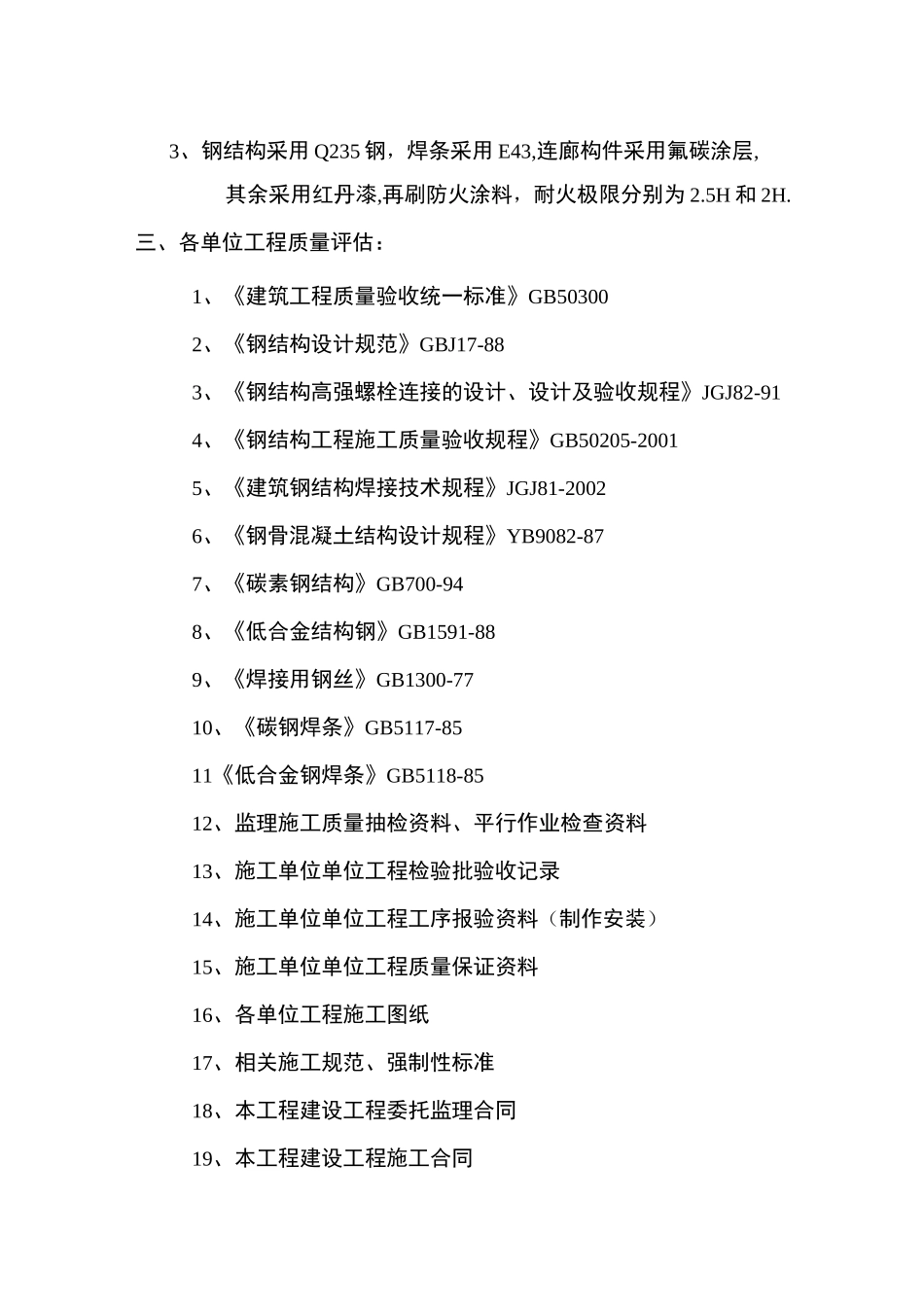

蓬安县热拌站工程钢结构工程质量评估报告一、工程概况：本工程±0.000相当于黄海高程4米，室内外高差为600mm，为六度抗震设防，丙类建筑，采用钢筋混凝土框架结构体系，框架抗震等级为四级。本工程采用的设计基准期为50年。二、施工情况简述：本工程于2017年6月26日开始施工，2017年9月19日完成主体分部工程。1、主楼夹层钢平台夹层钢平台标高为3.17M，该部分抱括钢柱、主钢梁、主梁与钢柱连接采用固结形式,次梁与主梁连接采用铰接形式连接均采用大六角高强度螺栓，平台上铺2.5MM厚扁豆形花纹钢板.2、主楼钢连廊,南、主、北楼钢楼梯主结构为H型钢实腹式与钢梁,钢梁与钢柱用高强度螺栓连接成型3、钢结构采用Q235钢，焊条采用E43,连廊构件采用氟碳涂层,其余采用红丹漆,再刷防火涂料，耐火极限分别为2.5H和2H.三、各单位工程质量评估：1、《建筑工程质量验收统一标准》GB503002、《钢结构设计规范》GBJ17-883、《钢结构高强螺栓连接的设计、设计及验收规程》JGJ82-914、《钢结构工程施工质量验收规程》GB50205-20015、《建筑钢结构焊接技术规程》JGJ81-20026、《钢骨混凝土结构设计规程》YB9082-877、《碳素钢结构》GB700-948、《低合金结构钢》GB1591-889、《焊接用钢丝》GB1300-7710、《碳钢焊条》GB5117-8511《低合金钢焊条》GB5118-8512、监理施工质量抽检资料、平行作业检查资料13、施工单位单位工程检验批验收记录14、施工单位单位工程工序报验资料（制作安装）15、施工单位单位工程质量保证资料16、各单位工程施工图纸17、相关施工规范、强制性标准18、本工程建设工程委托监理合同19、本工程建设工程施工合同四、工程施工质量验收评定（一）材料进场：1、钢材主控项目：检查质量合格证明文件、复验及检验报告等符合有关规定一般项目：检查钢材表面麻点或划痕,使用前做全数检查2、焊接材料主控项目：检查焊接材料的质量合格证、及检验报告等一般项目：焊条外观不应有药皮脱落,焊心生锈,焊剂不应受潮3、连接紧固标准件主控项目：检查质量合格证明文件、复验及检验报告,抗滑移系数一般项目：检查高强度螺栓连接副不应出现生锈和沾染物,螺纹不应损坏4、涂装材料主控项目：检查材料的品种、规格、性能等能符合国家产品标准和设计要求一般项目：检查产品的有效期,开启不应有结皮、结块、凝胶现象（二）制作主控项目：钢材切割面或剪切面无裂纹、夹渣、分层,全数检查一般项目：检查零件切割平整度,断面垂直度等（三）安装校正主控项目：检查主体结构的整体垂直度和整体平面弯曲度,符合规范要求一般项目：重点检查柱脚底座中心线队定位轴线的偏移,柱基准点标高弯曲矢高,全数检查（四）涂装主控项目：涂料、涂装遍数,涂层厚度防火涂料的耐火极限均符合设计要求一般项目：构件表面化不应有误涂、漏涂,涂层不应有脱皮和返锈,全数检查（五）评估结论1、邻里中心各单位工程的钢结构工程经预验收评定因未全部施工完成,故暂定合格.2、经核查质量保证资料基本齐全.单位工程分部工程质量检查记录表：钢柱垂直度监理检查记录表（附表1）楼梯钢柱位置偏差MM东北角1.5东南角1.0西北角1.0西南角0.5东北角0.5东南角1.0西北角2.0西南角1.0东北角1.0东南角1.5西北角1.5西南角0.5东北角2.0东南角1.5西北角1.5西南角0.5主楼-楼梯C东北角1.5东南角1.0西北角0.5钢柱垂直度监理检查记录表（附表2）西南角0.5钢柱垂直度监理检查记录表（附表3）楼梯钢柱位置偏差东北角2.0东南角1.0西北角1.0西南角0.5东北角0.5东南角1.0西北角1.5西南角1.5东北角1.5东南角1.0西北角0.0西南角1.5东北角1.5东南角2.0西北角1.0西南角0.5北楼-楼梯C东北角1.0东南角2.0西北角1.5钢柱垂直度监理检查记录表（附表4）西南角1.5钢柱防火涂料厚度监理检查记录表（附表5）钢柱防火涂料厚度监理检查记录表（附表6）楼梯钢柱位置—层厚度mm二层厚度mm三层厚度mm主楼-楼梯C东北角0.91.11.10.9Z/东南角0.91.11.21.2/Z西北角1.21.00.91.1Z/西南角1.10.90.91.2//主楼-楼梯D东北角1.01.10.91.0X/东南角0.91.21.11.2X西北角0.91.01.20.9Z/西南角1.10.91.20.9/Z主楼-楼梯E东北角1.01.21.10.9Z/东南角1.00.91.20.9ZZ西北角1.10.91.00.9Z/西南角1.21.01.11.1Z/北楼-楼梯A东北角0.91.11.20.91.00.9东南角0.91.01.21.11.10.9西北角1.11.00.91.11.11.0西南角1.10.90.90.91.20.9钢柱防火涂料厚度监理检查记录表（附表7）钢柱防火涂料厚度监理检查记录表（附表8）
