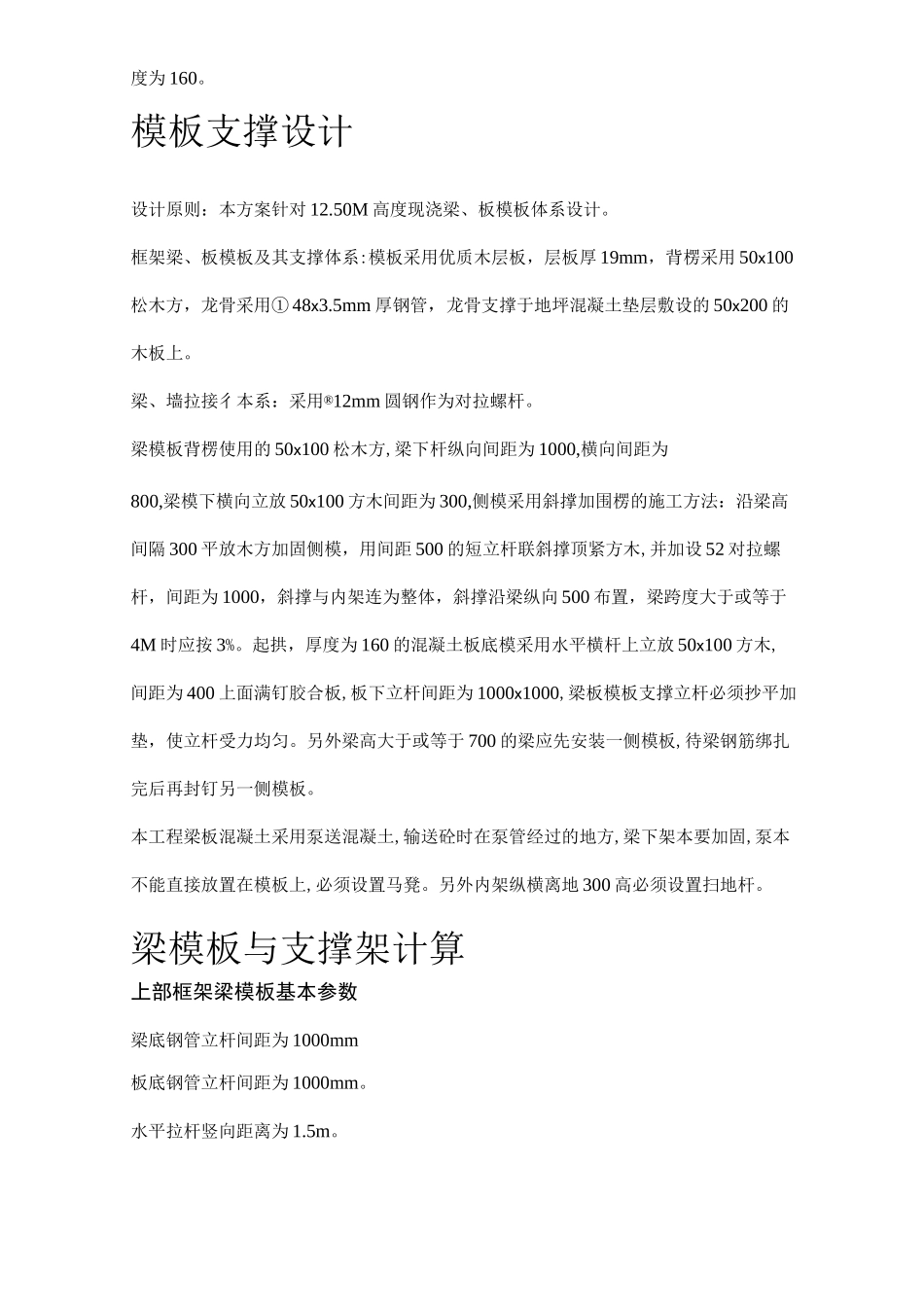

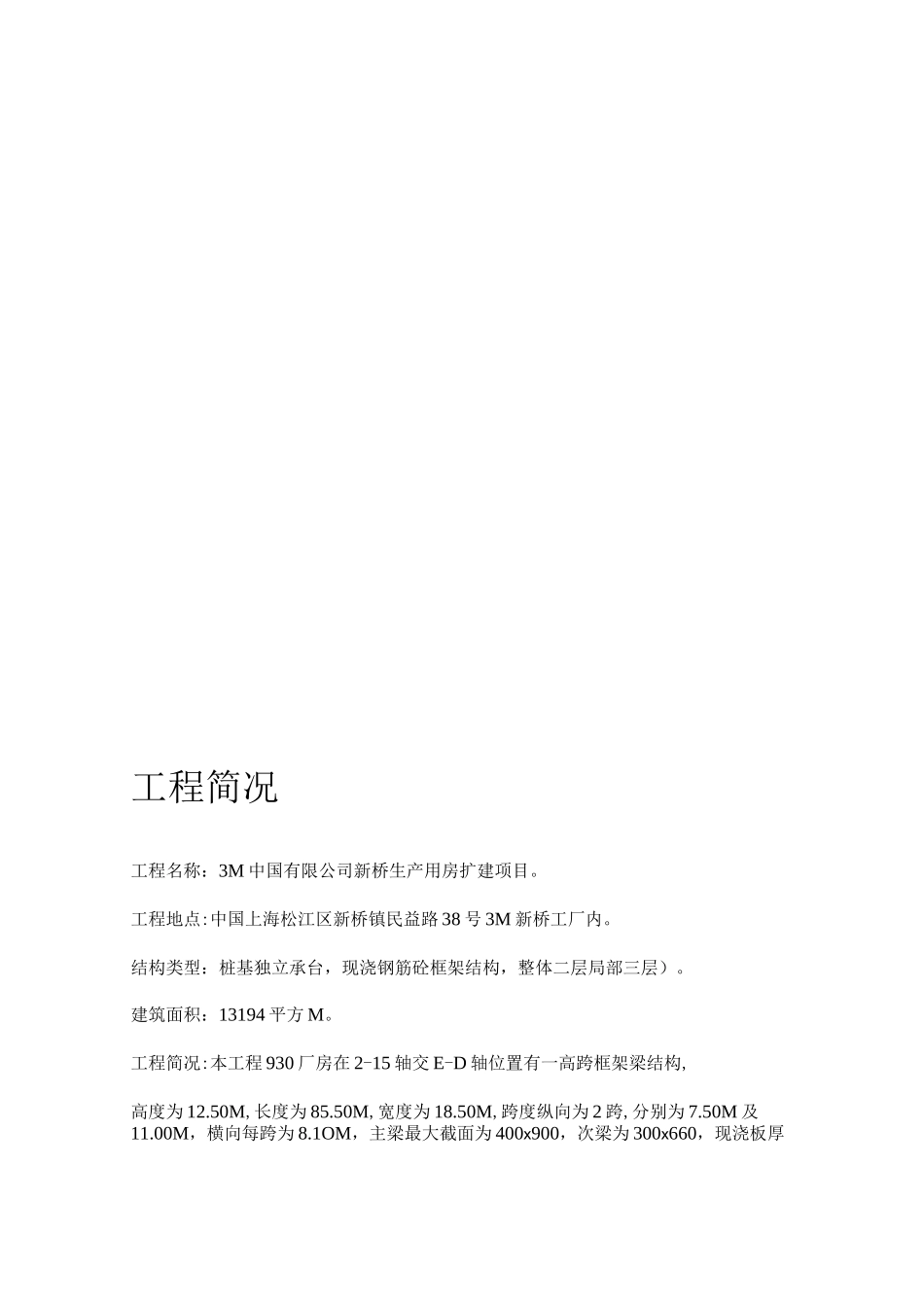

工程简况工程名称：3M中国有限公司新桥生产用房扩建项目。工程地点:中国上海松江区新桥镇民益路38号3M新桥工厂内。结构类型：桩基独立承台，现浇钢筋砼框架结构，整体二层局部三层）。建筑面积：13194平方M。工程简况:本工程930厂房在2-15轴交E-D轴位置有一高跨框架梁结构,高度为12.50M,长度为85.50M,宽度为18.50M,跨度纵向为2跨,分别为7.50M及11.00M，横向每跨为8.1OM，主梁最大截面为400x900，次梁为300x660，现浇板厚度为160。模板支撑设计设计原则：本方案针对12.50M高度现浇梁、板模板体系设计。框架梁、板模板及其支撑体系:模板采用优质木层板，层板厚19mm，背楞采用50x100松木方，龙骨采用①48x3.5mm厚钢管，龙骨支撑于地坪混凝土垫层敷设的50x200的木板上。梁、墙拉接彳本系：采用®12mm圆钢作为对拉螺杆。梁模板背楞使用的50x100松木方,梁下杆纵向间距为1000,横向间距为800,梁模下横向立放50x100方木间距为300,侧模采用斜撑加围楞的施工方法：沿梁高间隔300平放木方加固侧模，用间距500的短立杆联斜撑顶紧方木,并加设52对拉螺杆，间距为1000，斜撑与内架连为整体，斜撑沿梁纵向500布置，梁跨度大于或等于4M时应按3%。起拱，厚度为160的混凝土板底模采用水平横杆上立放50x100方木,间距为400上面满钉胶合板,板下立杆间距为1000x1000,梁板模板支撑立杆必须抄平加垫，使立杆受力均匀。另外梁高大于或等于700的梁应先安装一侧模板,待梁钢筋绑扎完后再封钉另一侧模板。本工程梁板混凝土采用泵送混凝土,输送砼时在泵管经过的地方,梁下架本要加固,泵本不能直接放置在模板上,必须设置马凳。另外内架纵横离地300高必须设置扫地杆。梁模板与支撑架计算上部框架梁模板基本参数梁底钢管立杆间距为1000mm板底钢管立杆间距为1000mm。水平拉杆竖向距离为1.5m。板底木方间距400mm。梁底木方间距为300mm。混凝土入模温度为T=20°C。混凝土的重力密度为r=24KN/m3。混凝土的浇筑速度V=0.6m/h。外加剂影响修正系数唇。坍落度影响修正系数唇。模板的重力密度为4KN/m3。本工程以最大截面400x900mm的梁为例进行计算。其彳也截面尺寸的梁计算类同)。梁模板采用胶合板1830x915x19mm),侧模采用50x100方木夹边,立档间距为500mm，侧模板应加设斜支撑。梁底模板木楞计算荷载计算：底模自重：4xxx=m混凝土自重:24xxx=m钢筋自重:xxx=KN/m施工人员及设备自重：XXX=KN/m振捣混凝土荷载:2xxx=KN/mEUVNsHr匕Vz日日芒90寸e、90IXHAVWHg99ZUIUIEO寸eH&Ixoo寸xtHzqq7HMnxXHSb/HW2只讓只a:SusOZUIUVN丄」駆Rs翩恒。呂E、NCHM^RS出颯。EUVNEI丄Q悝Rfiwigg长B..sss^s旺ttH思田^Msssffi.10^7RS回_长班一地世Amiiwnxnxfnwi^Lg縊能糾金sffi祐吕总丄2+ogoeH。1uooeHlM®M*Vg
