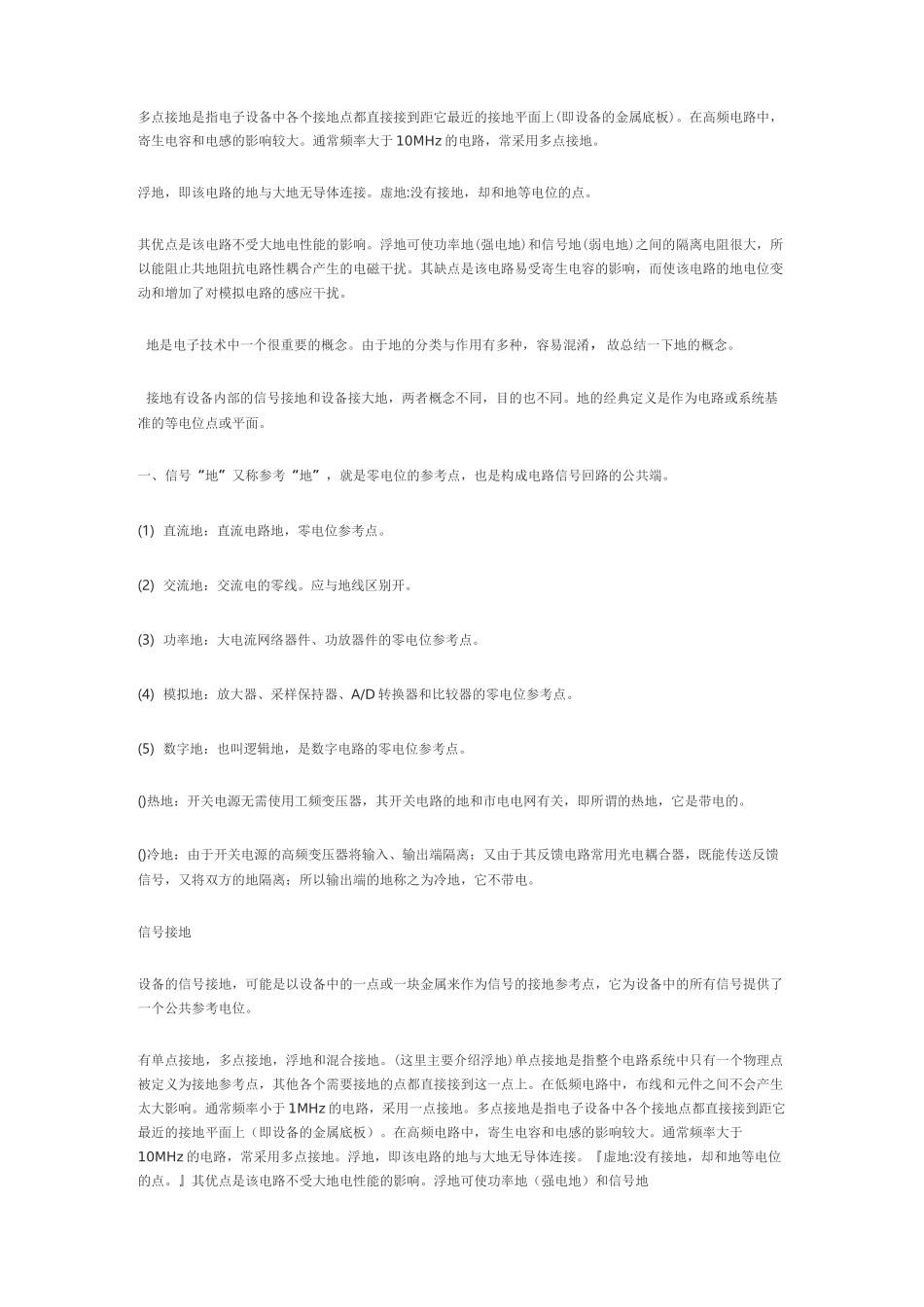

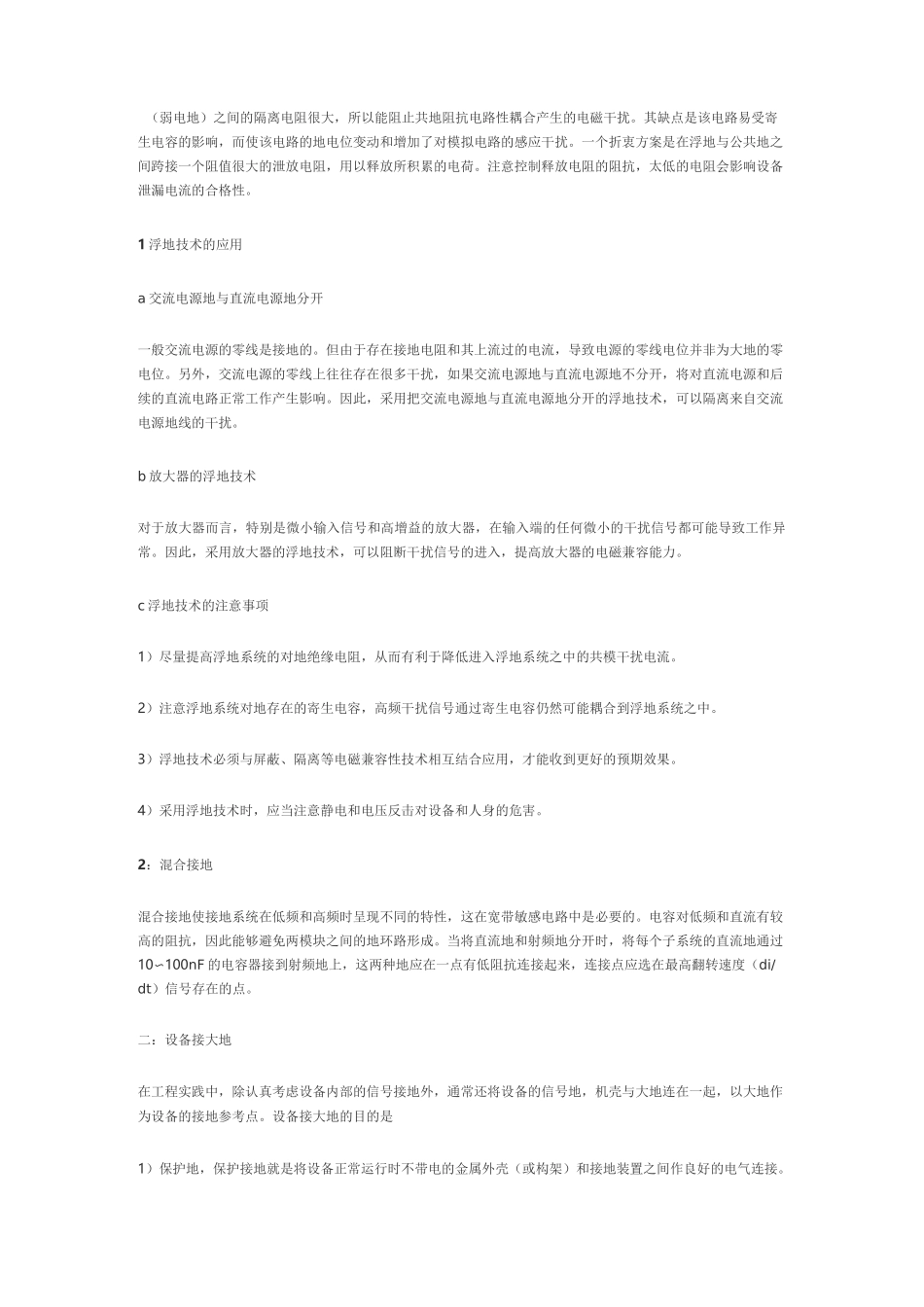

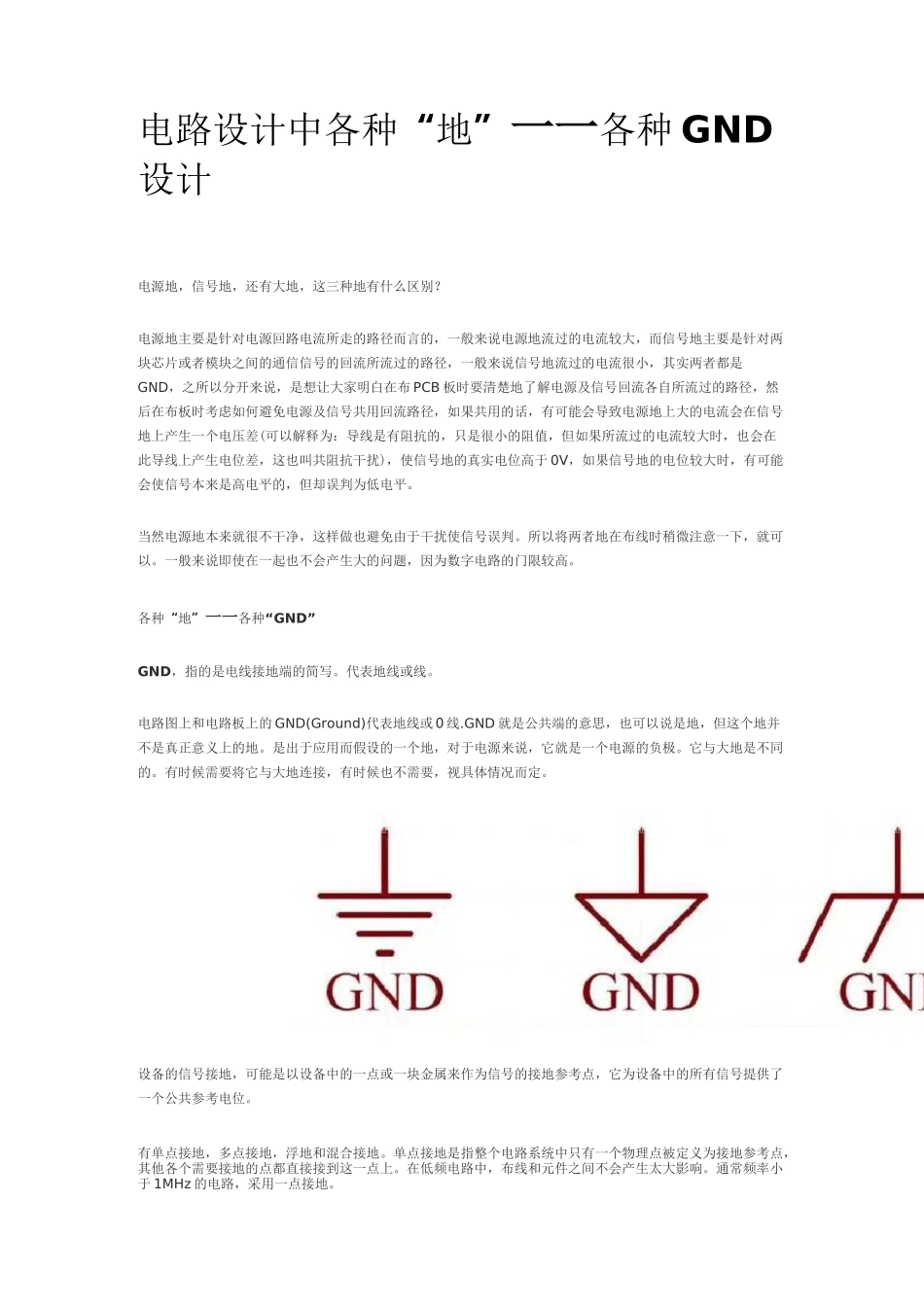

电路设计中各种“地”一一各种GND设计电源地，信号地，还有大地，这三种地有什么区别？电源地主要是针对电源回路电流所走的路径而言的，一般来说电源地流过的电流较大，而信号地主要是针对两块芯片或者模块之间的通信信号的回流所流过的路径，一般来说信号地流过的电流很小，其实两者都是GND，之所以分开来说，是想让大家明白在布PCB板时要清楚地了解电源及信号回流各自所流过的路径，然后在布板时考虑如何避免电源及信号共用回流路径，如果共用的话，有可能会导致电源地上大的电流会在信号地上产生一个电压差(可以解释为：导线是有阻抗的，只是很小的阻值，但如果所流过的电流较大时，也会在此导线上产生电位差，这也叫共阻抗干扰)，使信号地的真实电位高于0V，如果信号地的电位较大时，有可能会使信号本来是高电平的，但却误判为低电平。当然电源地本来就很不干净，这样做也避免由于干扰使信号误判。所以将两者地在布线时稍微注意一下，就可以。一般来说即使在一起也不会产生大的问题，因为数字电路的门限较高。各种“地”一一各种“GND”GND，指的是电线接地端的简写。代表地线或线。电路图上和电路板上的GND(Ground)代表地线或0线.GND就是公共端的意思，也可以说是地，但这个地并不是真正意义上的地。是出于应用而假设的一个地，对于电源来说，它就是一个电源的负极。它与大地是不同的。有时候需要将它与大地连接，有时候也不需要，视具体情况而定。设备的信号接地，可能是以设备中的一点或一块金属来作为信号的接地参考点，它为设备中的所有信号提供了一个公共参考电位。有单点接地，多点接地，浮地和混合接地。单点接地是指整个电路系统中只有一个物理点被定义为接地参考点，其他各个需要接地的点都直接接到这一点上。在低频电路中，布线和元件之间不会产生太大影响。通常频率小于1MHz的电路，采用一点接地。多点接地是指电子设备中各个接地点都直接接到距它最近的接地平面上(即设备的金属底板)。在高频电路中，寄生电容和电感的影响较大。通常频率大于10MHz的电路，常采用多点接地。浮地，即该电路的地与大地无导体连接。虚地:没有接地，却和地等电位的点。其优点是该电路不受大地电性能的影响。浮地可使功率地(强电地)和信号地(弱电地)之间的隔离电阻很大，所以能阻止共地阻抗电路性耦合产生的电磁干扰。其缺点是该电路易受寄生电容的影响，而使该电路的地电位变动和增加了对模拟电路的感应干扰。地是电子技术中一个很重要的概念。由于地的分类与作用有多种，容易混淆，故总结一下地的概念。接地有设备内部的信号接地和设备接大地，两者概念不同，目的也不同。地的经典定义是作为电路或系统基准的等电位点或平面。一、信号“地”又称参考“地”，就是零电位的参考点，也是构成电路信号回路的公共端。(1)直流地：直流电路地，零电位参考点。(2)交流地：交流电的零线。应与地线区别开。(3)功率地：大电流网络器件、功放器件的零电位参考点。(4)模拟地：放大器、采样保持器、A/D转换器和比较器的零电位参考点。(5)数字地：也叫逻辑地，是数字电路的零电位参考点。()热地：开关电源无需使用工频变压器，其开关电路的地和市电电网有关，即所谓的热地，它是带电的。()冷地：由于开关电源的高频变压器将输入、输出端隔离；又由于其反馈电路常用光电耦合器，既能传送反馈信号，又将双方的地隔离；所以输出端的地称之为冷地，它不带电。信号接地设备的信号接地，可能是以设备中的一点或一块金属来作为信号的接地参考点，它为设备中的所有信号提供了一个公共参考电位。有单点接地，多点接地，浮地和混合接地。(这里主要介绍浮地)单点接地是指整个电路系统中只有一个物理点被定义为接地参考点，其他各个需要接地的点都直接接到这一点上。在低频电路中，布线和元件之间不会产生太大影响。通常频率小于1MHz的电路，采用一点接地。多点接地是指电子设备中各个接地点都直接接到距它最近的接地平面上（即设备的金属底板）。在高频电路中，寄生电容和电感的影响较大。通常频率大于10MHz的电路，常采用多点接地。浮地，即该电路的地与大地无导体连接。『虚地:没有接地，却和地等电位的点。』...
