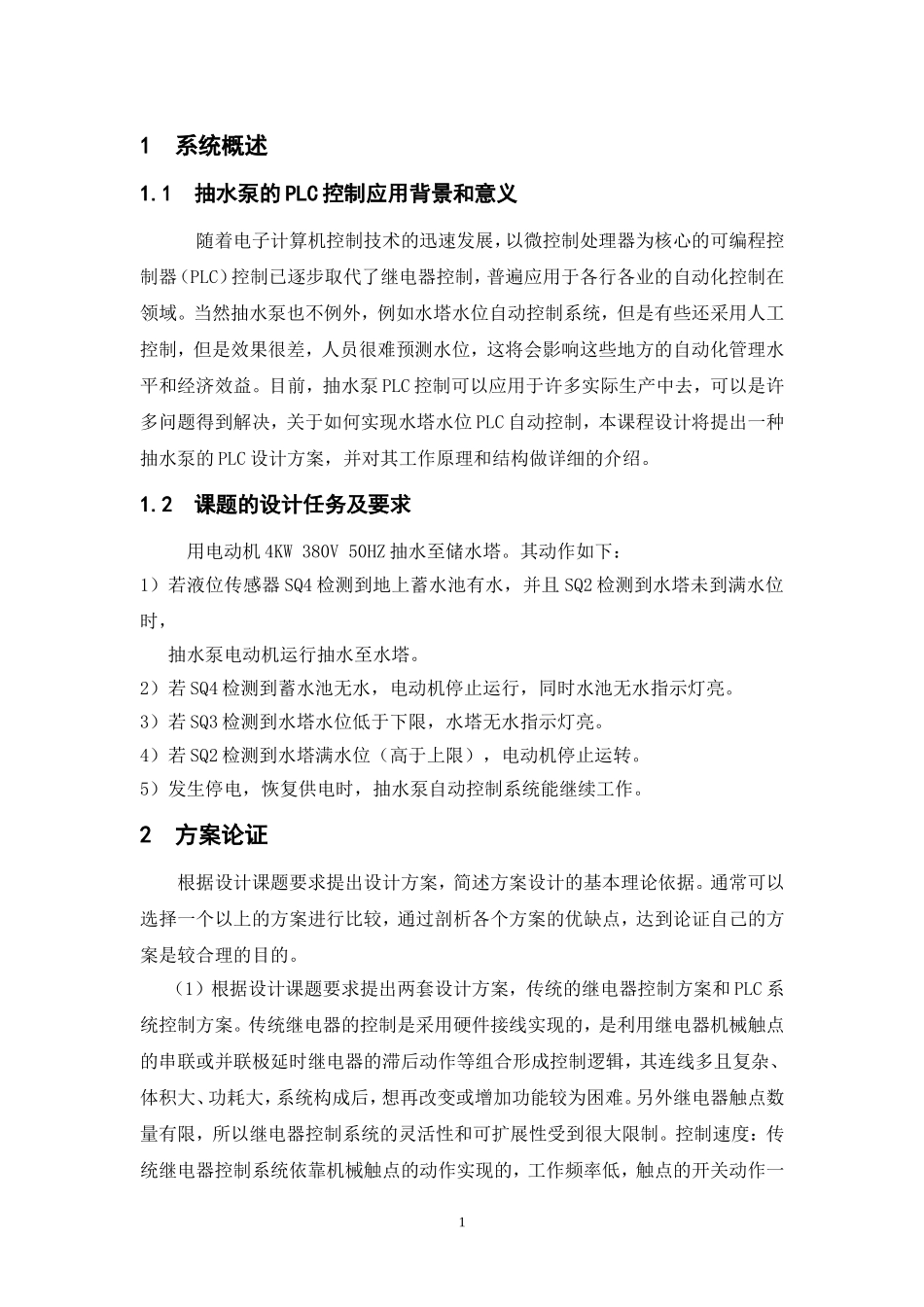

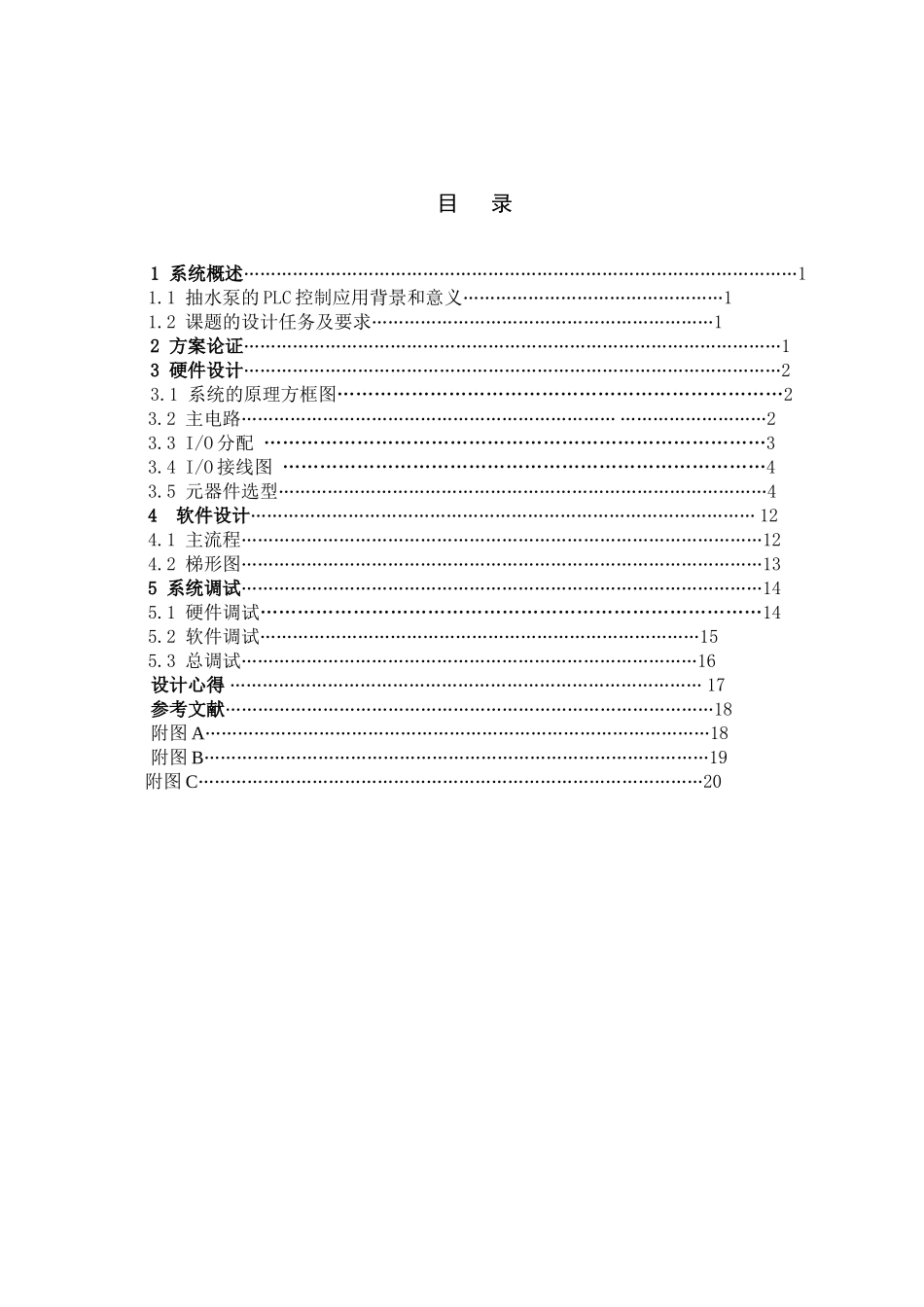

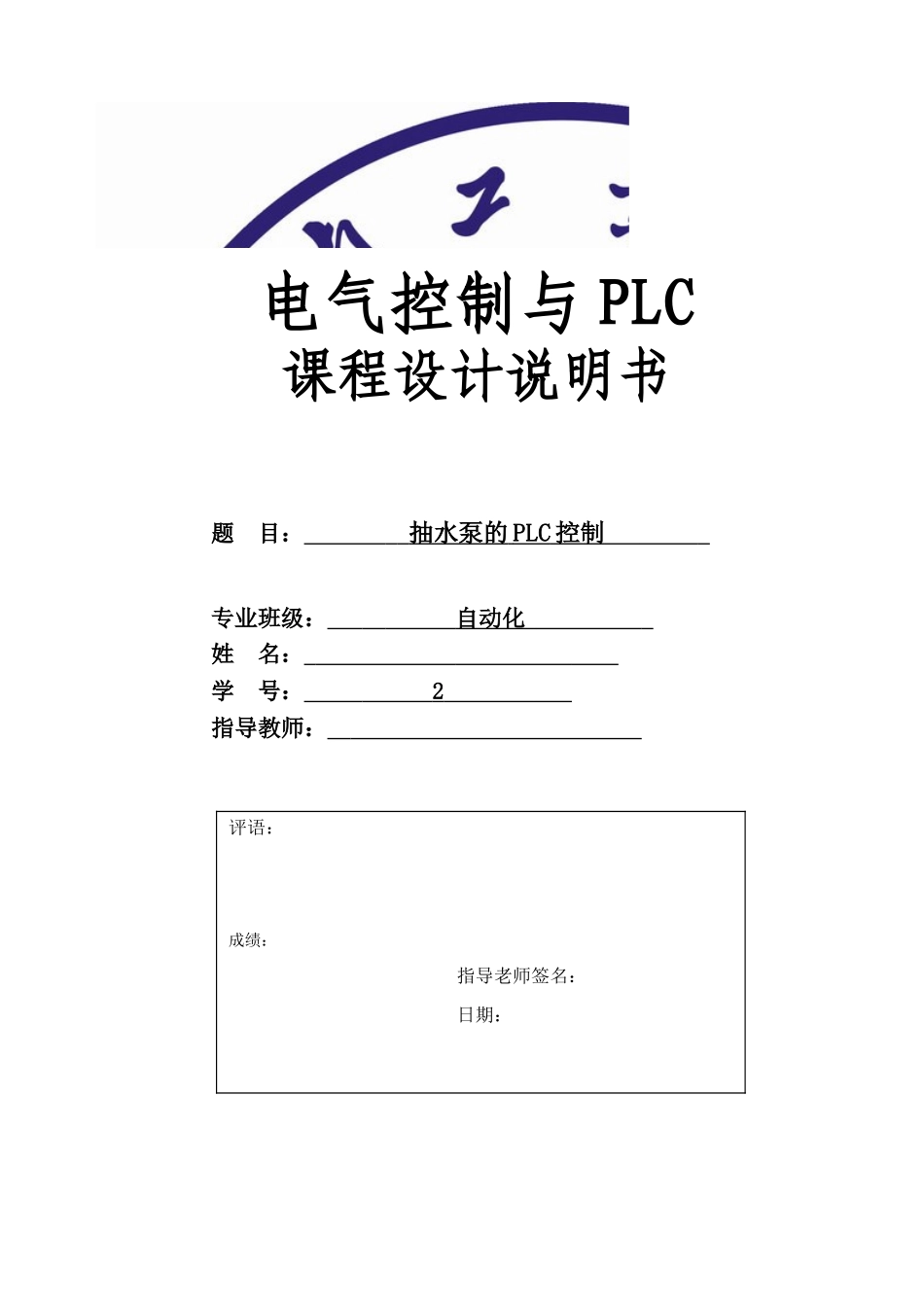

电气控制与PLC课程设计说明书题目：抽水泵的PLC控制专业班级：自动化姓名：学号：2指导教师：评语：成绩：指导老师签名：日期：目录1系统概述…………………………………………………………………………………………11.1抽水泵的PLC控制应用背景和意义…………………………………………11.2课题的设计任务及要求………………………………………………………12方案论证………………………………………………………………………………………13硬件设计………………………………………………………………………………………23.1系统的原理方框图………………………………………………………………23.2主电路……………………………………………………………………………………23.3I/O分配………………………………………………………………………33.4I/O接线图……………………………………………………………………43.5元器件选型………………………………………………………………………………44软件设计…………………………………………………………………………………124.1主流程……………………………………………………………………………………124.2梯形图……………………………………………………………………………………135系统调试……………………………………………………………………………………145.1硬件调试………………………………………………………………………145.2软件调试………………………………………………………………………155.3总调试…………………………………………………………………………16设计心得……………………………………………………………………………17参考文献………………………………………………………………………………18附图A…………………………………………………………………………………18附图B…………………………………………………………………………………19附图C…………………………………………………………………………………2011系统概述1.1抽水泵的PLC控制应用背景和意义随着电子计算机控制技术的迅速发展，以微控制处理器为核心的可编程控制器（PLC）控制已逐步取代了继电器控制，普遍应用于各行各业的自动化控制在领域。当然抽水泵也不例外，例如水塔水位自动控制系统，但是有些还采用人工控制，但是效果很差，人员很难预测水位，这将会影响这些地方的自动化管理水平和经济效益。目前，抽水泵PLC控制可以应用于许多实际生产中去，可以是许多问题得到解决，关于如何实现水塔水位PLC自动控制，本课程设计将提出一种抽水泵的PLC设计方案，并对其工作原理和结构做详细的介绍。1.2课题的设计任务及要求用电动机4KW380V50HZ抽水至储水塔。其动作如下：1）若液位传感器SQ4检测到地上蓄水池有水，并且SQ2检测到水塔未到满水位时，抽水泵电动机运行抽水至水塔。2）若SQ4检测到蓄水池无水，电动机停止运行，同时水池无水指示灯亮。3）若SQ3检测到水塔水位低于下限，水塔无水指示灯亮。4）若SQ2检测到水塔满水位（高于上限），电动机停止运转。5）发生停电，恢复供电时，抽水泵自动控制系统能继续工作。2方案论证根据设计课题要求提出设计方案，简述方案设计的基本理论依据。通常可以选择一个以上的方案进行比较，通过剖析各个方案的优缺点，达到论证自己的方案是较合理的目的。（1）根据设计课题要求提出两套设计方案，传统的继电器控制方案和PLC系统控制方案。传统继电器的控制是采用硬件接线实现的，是利用继电器机械触点的串联或并联极延时继电器的滞后动作等组合形成控制逻辑，其连线多且复杂、体积大、功耗大，系统构成后，想再改变或增加功能较为困难。另外继电器触点数量有限，所以继电器控制系统的灵活性和可扩展性受到很大限制。控制速度：传统继电器控制系统依靠机械触点的动作实现的，工作频率低，触点的开关动作一2般在几十毫秒数量级，且机械触点还会出现抖动问题。可靠性和可维护差。由于继电器控制系统使用了大量的机械触点，连线多，触点开闭时存在机械磨损、电弧烧伤等现象，触点寿命短，所以可靠...
