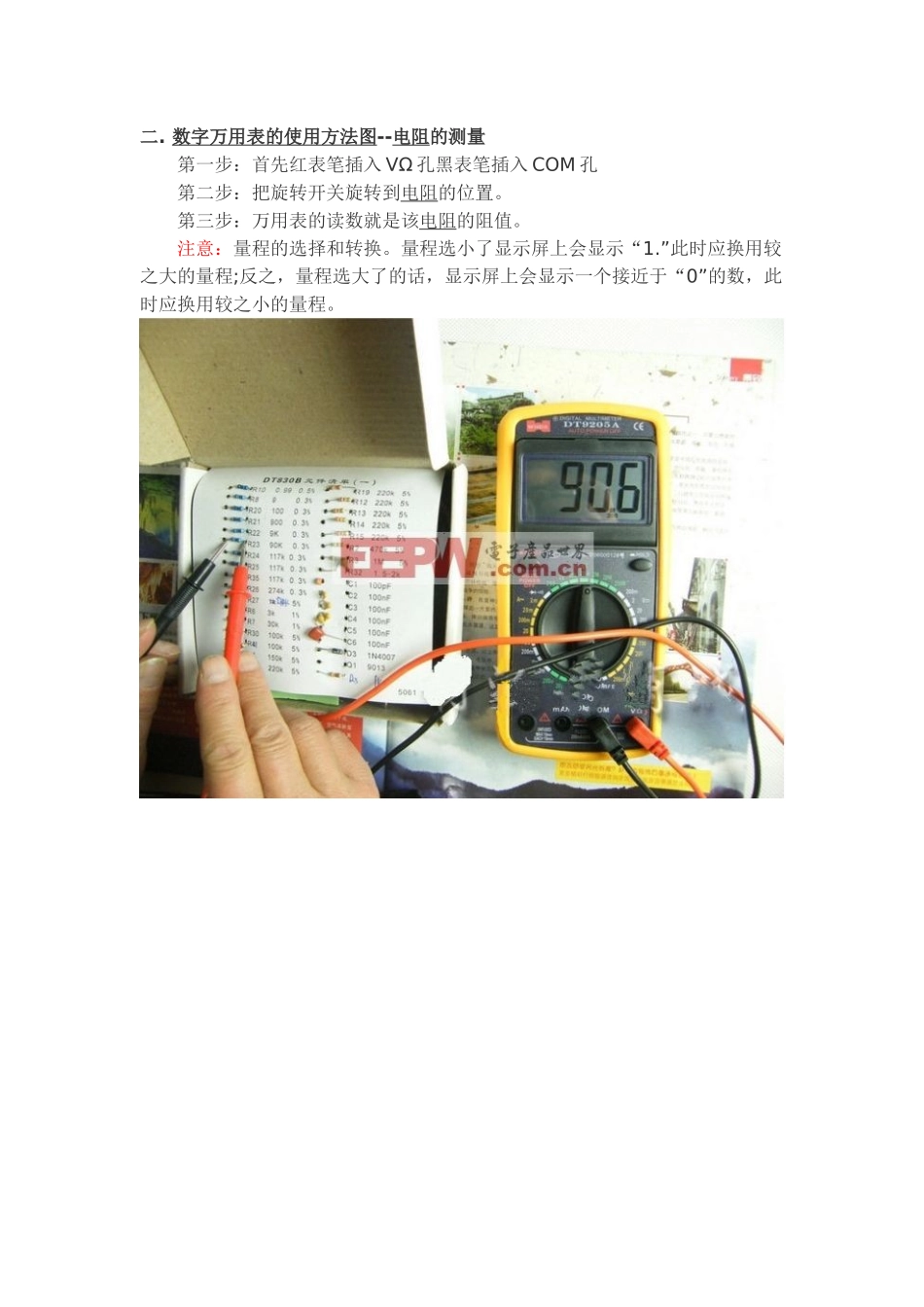

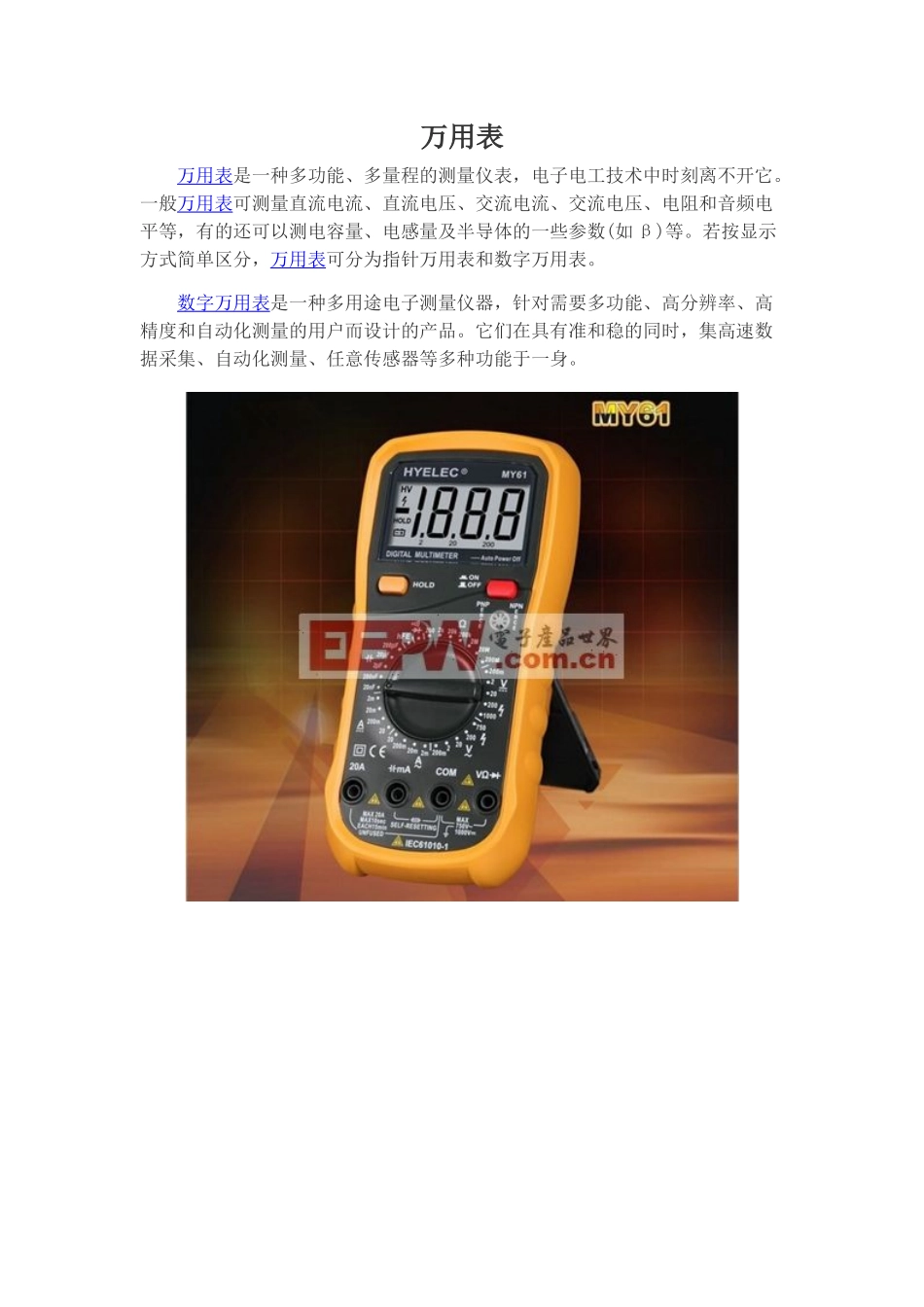

万用表万用表是一种多功能、多量程的测量仪表，电子电工技术中时刻离不开它。一般万用表可测量直流电流、直流电压、交流电流、交流电压、电阻和音频电平等，有的还可以测电容量、电感量及半导体的一些参数(如β)等。若按显示方式简单区分，万用表可分为指针万用表和数字万用表。数字万用表是一种多用途电子测量仪器，针对需要多功能、高分辨率、高精度和自动化测量的用户而设计的产品。它们在具有准和稳的同时，集高速数据采集、自动化测量、任意传感器等多种功能于一身。二.数字万用表的使用方法图--电阻的测量第一步：首先红表笔插入VΩ孔黑表笔插入COM孔第二步：把旋转开关旋转到电阻的位置。第三步：万用表的读数就是该电阻的阻值。注意：量程的选择和转换。量程选小了显示屏上会显示“1.”此时应换用较之大的量程;反之，量程选大了的话，显示屏上会显示一个接近于“0”的数，此时应换用较之小的量程。三.数字万用表的使用方法图--直流电压的测量第一步：正确插入表笔，首先红表笔插入VΩ孔黑表笔插入COM孔第二步：把万用表的旋转开关旋转到直流电压的位置。第三步：用表笔的另一端和电池的正负极相对应。第四步：读出显示器上的数据。注意：把旋钮选到比估计值大的量程档，接着把表笔接电源或电池两端;保持接触稳定，数值可以直接从显示屏上读取。四.数字万用表的使用方法图--交流电压的测量第一步：红表笔插入VΩ孔，黑表笔插入COM孔。第二步：量程旋钮打到V~适当位置。第三步：将红黑表笔按如图方式插入到插座的孔内。第四步：读出显示屏上显示的数据。注意：测试市电时一定要把档位打到750V位置，测量档位一定要比要测试量的电压高，如不了解要测量的电压是多少伏，先用大的档位量，如量的值太小，再慢慢往小档位换。五.数字万用表的使用方法图--直流电流的测量第一步：断开电路。第二步：黑表笔插入com端口，红表笔插入mA端口。第三步：功能旋转开关打至A-(直流)，并选择合适的量程。第四步：断开被测线路，将数字万用表串联入被测线路中。第五步：接通电路。第六步：读出显示屏上的数据。注意：估计电路中电流的大小。若测量大于200mA的电流，则要将红表笔插入“20A”插孔并将旋钮打到直流“20A”档;若测量小于200mA的电流，则将红表笔插入“200mA”插孔，将旋钮打到直流200mA以内的合适量程。六.数字万用表的使用方法图--交流电流的测量测量步骤与直流电流的测量步骤一样，只是将功能旋转开关打到A~(交流)。注意事项与直流电流的测量也一样。七.数字万用表的使用方法图--电容的测量第一步：将电容两端短接，对电容进行放电，确保数字万用表的安全。第二步：将功能旋转开关打至电容“F”测量档，并选择合适的量程。第三步：将电容插入万用表CX插孔。第四步：读出显示屏上的数据。注意：测量前电容需要放电，否则容易损坏万用表，测量后也要放电，避免埋下安全隐患八.数字万用表的使用方法图--二极管的测量第一步：红表笔插入VΩ孔黑表笔插入COM孔第二步：转盘打在二极管档第三步：判断正负第四步：红表笔接二极管正黑表笔接二极管负第五步：读出显示屏上的数据第六步：两表笔换位，若显示屏上为“1”，正常;否则此管被击穿注意：二极管正负好坏判断。红表笔插入VΩ孔黑表笔插入COM孔转盘打在二极管档然后颠倒表笔再测一次。九.数字万用表的使用方法图--三极管的测量步骤一：红表笔插入VΩ孔黑表笔插入COM孔步骤二：转盘打在二极管档步骤三：找出三极管的基极b步骤四：判断三极管的类型(PNP或NPN)步骤五：转盘打在hFE档步骤六：根据类型插入PNP或NPN插孔测β步骤七：读出显示屏中β值注意：e、b、c管脚的判定：表笔插位同上;其原理同二极管。先假定A脚为基极，用黑表笔与该脚相接，红表笔与其他两脚分别接触其他两脚;若两次读数均为0.7V左右，然后再用红笔接A脚，黑笔接触其他两脚，若均显示“1”，则A脚为基极，否则需要重新测量，且此管为PNP管。
