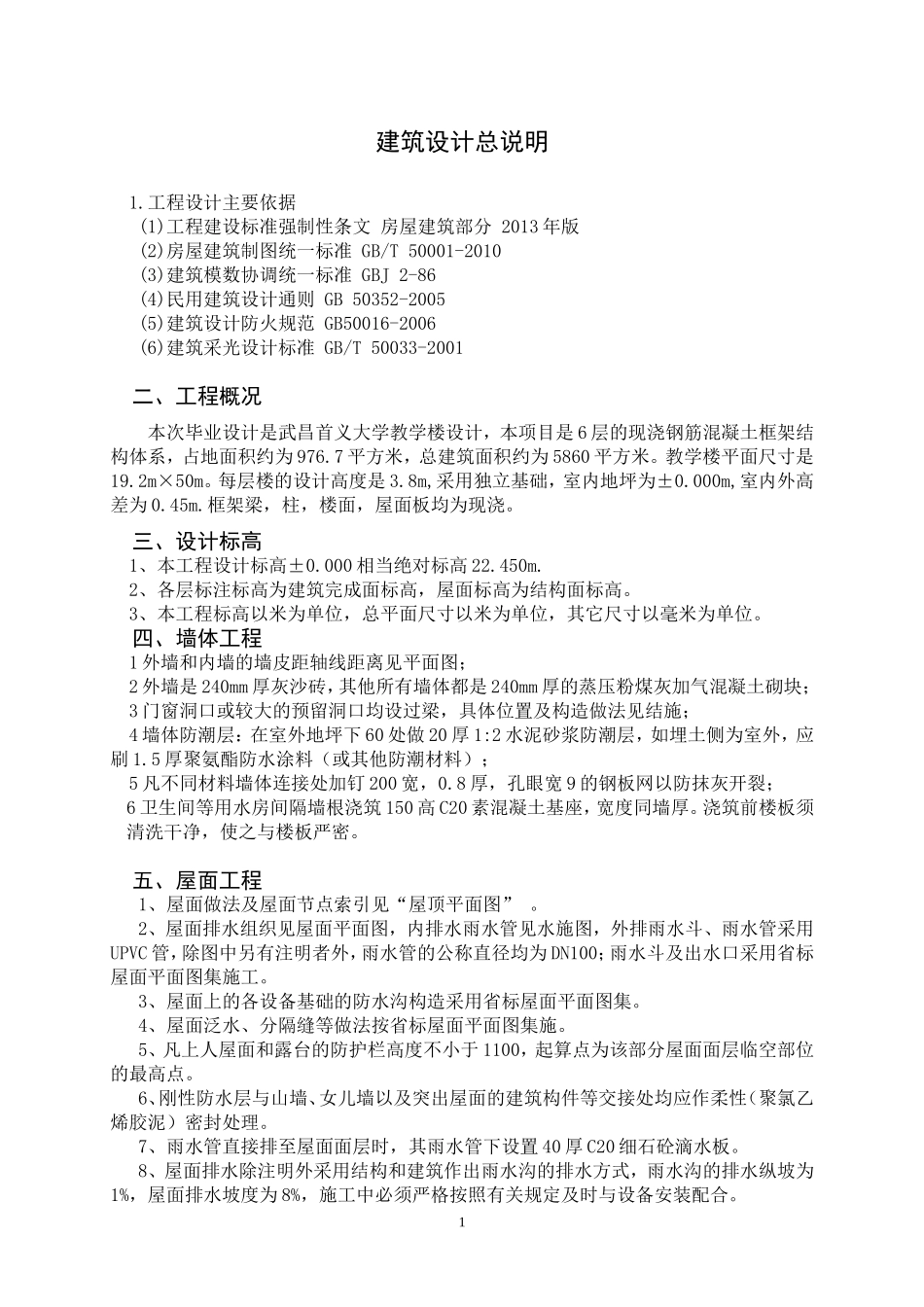

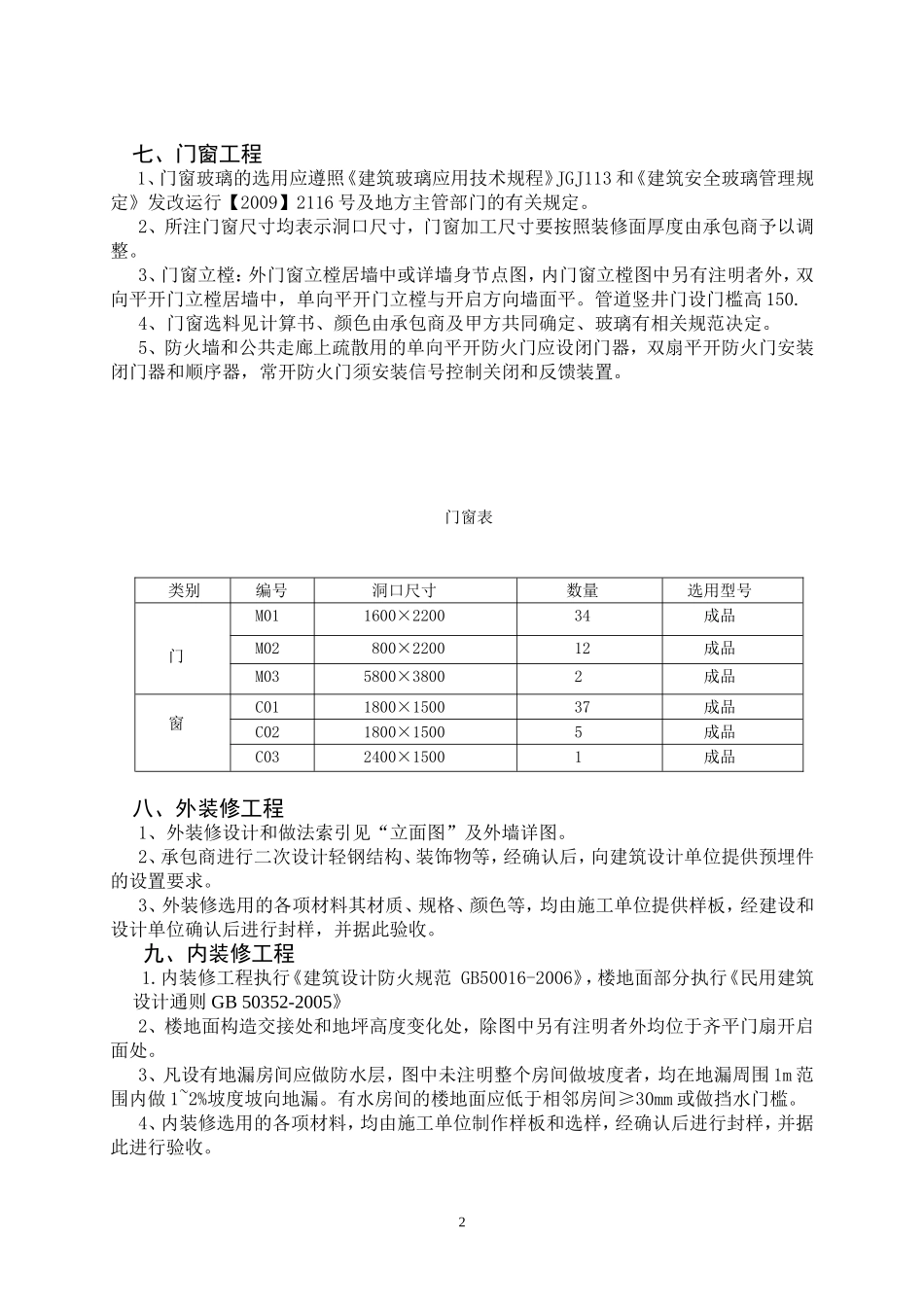

建筑设计总说明1.工程设计主要依据(1)工程建设标准强制性条文房屋建筑部分2013年版(2)房屋建筑制图统一标准GB/T50001-2010(3)建筑模数协调统一标准GBJ2-86(4)民用建筑设计通则GB50352-2005(5)建筑设计防火规范GB50016-2006(6)建筑采光设计标准GB/T50033-2001二、工程概况本次毕业设计是武昌首义大学教学楼设计，本项目是6层的现浇钢筋混凝土框架结构体系，占地面积约为976.7平方米，总建筑面积约为5860平方米。教学楼平面尺寸是19.2m×50m。每层楼的设计高度是3.8m,采用独立基础，室内地坪为±0.000m,室内外高差为0.45m.框架梁，柱，楼面，屋面板均为现浇。三、设计标高1、本工程设计标高±0.000相当绝对标高22.450m.2、各层标注标高为建筑完成面标高，屋面标高为结构面标高。3、本工程标高以米为单位，总平面尺寸以米为单位，其它尺寸以毫米为单位。四、墙体工程1外墙和内墙的墙皮距轴线距离见平面图；2外墙是240mm厚灰沙砖，其他所有墙体都是240mm厚的蒸压粉煤灰加气混凝土砌块；3门窗洞口或较大的预留洞口均设过梁，具体位置及构造做法见结施；4墙体防潮层：在室外地坪下60处做20厚1:2水泥砂浆防潮层，如埋土侧为室外，应刷1.5厚聚氨酯防水涂料（或其他防潮材料）；5凡不同材料墙体连接处加钉200宽，0.8厚，孔眼宽9的钢板网以防抹灰开裂；6卫生间等用水房间隔墙根浇筑150高C20素混凝土基座，宽度同墙厚。浇筑前楼板须清洗干净，使之与楼板严密。五、屋面工程1、屋面做法及屋面节点索引见“屋顶平面图”。2、屋面排水组织见屋面平面图，内排水雨水管见水施图，外排雨水斗、雨水管采用UPVC管，除图中另有注明者外，雨水管的公称直径均为DN100；雨水斗及出水口采用省标屋面平面图集施工。3、屋面上的各设备基础的防水沟构造采用省标屋面平面图集。4、屋面泛水、分隔缝等做法按省标屋面平面图集施。5、凡上人屋面和露台的防护栏高度不小于1100，起算点为该部分屋面面层临空部位的最高点。6、刚性防水层与山墙、女儿墙以及突出屋面的建筑构件等交接处均应作柔性（聚氯乙烯胶泥）密封处理。7、雨水管直接排至屋面面层时，其雨水管下设置40厚C20细石砼滴水板。8、屋面排水除注明外采用结构和建筑作出雨水沟的排水方式，雨水沟的排水纵坡为1%，屋面排水坡度为8%，施工中必须严格按照有关规定及时与设备安装配合。1七、门窗工程1、门窗玻璃的选用应遵照《建筑玻璃应用技术规程》JGJ113和《建筑安全玻璃管理规定》发改运行【2009】2116号及地方主管部门的有关规定。2、所注门窗尺寸均表示洞口尺寸，门窗加工尺寸要按照装修面厚度由承包商予以调整。3、门窗立樘：外门窗立樘居墙中或详墙身节点图，内门窗立樘图中另有注明者外，双向平开门立樘居墙中，单向平开门立樘与开启方向墙面平。管道竖井门设门槛高150.4、门窗选料见计算书、颜色由承包商及甲方共同确定、玻璃有相关规范决定。5、防火墙和公共走廊上疏散用的单向平开防火门应设闭门器，双扇平开防火门安装闭门器和顺序器，常开防火门须安装信号控制关闭和反馈装置。门窗表类别编号洞口尺寸数量选用型号门M011600×220034成品M02800×220012成品M035800×38002成品窗C011800×150037成品C021800×15005成品C032400×15001成品八、外装修工程1、外装修设计和做法索引见“立面图”及外墙详图。2、承包商进行二次设计轻钢结构、装饰物等，经确认后，向建筑设计单位提供预埋件的设置要求。3、外装修选用的各项材料其材质、规格、颜色等，均由施工单位提供样板，经建设和设计单位确认后进行封样，并据此验收。九、内装修工程1.内装修工程执行《建筑设计防火规范GB50016-2006》，楼地面部分执行《民用建筑设计通则GB50352-2005》2、楼地面构造交接处和地坪高度变化处，除图中另有注明者外均位于齐平门扇开启面处。3、凡设有地漏房间应做防水层，图中未注明整个房间做坡度者，均在地漏周围1m范围内做1~2%坡度坡向地漏。有水房间的楼地面应低于相邻房间≥30mm或做挡水门槛。4、内装修选用的各项材料，均由施工单位制作样板和选样，经确认后进行封样，并据此进行验收。2十、油漆涂料工程1、木门满刮腻子，采用调和漆，一底二面。2、楼梯、平台...
