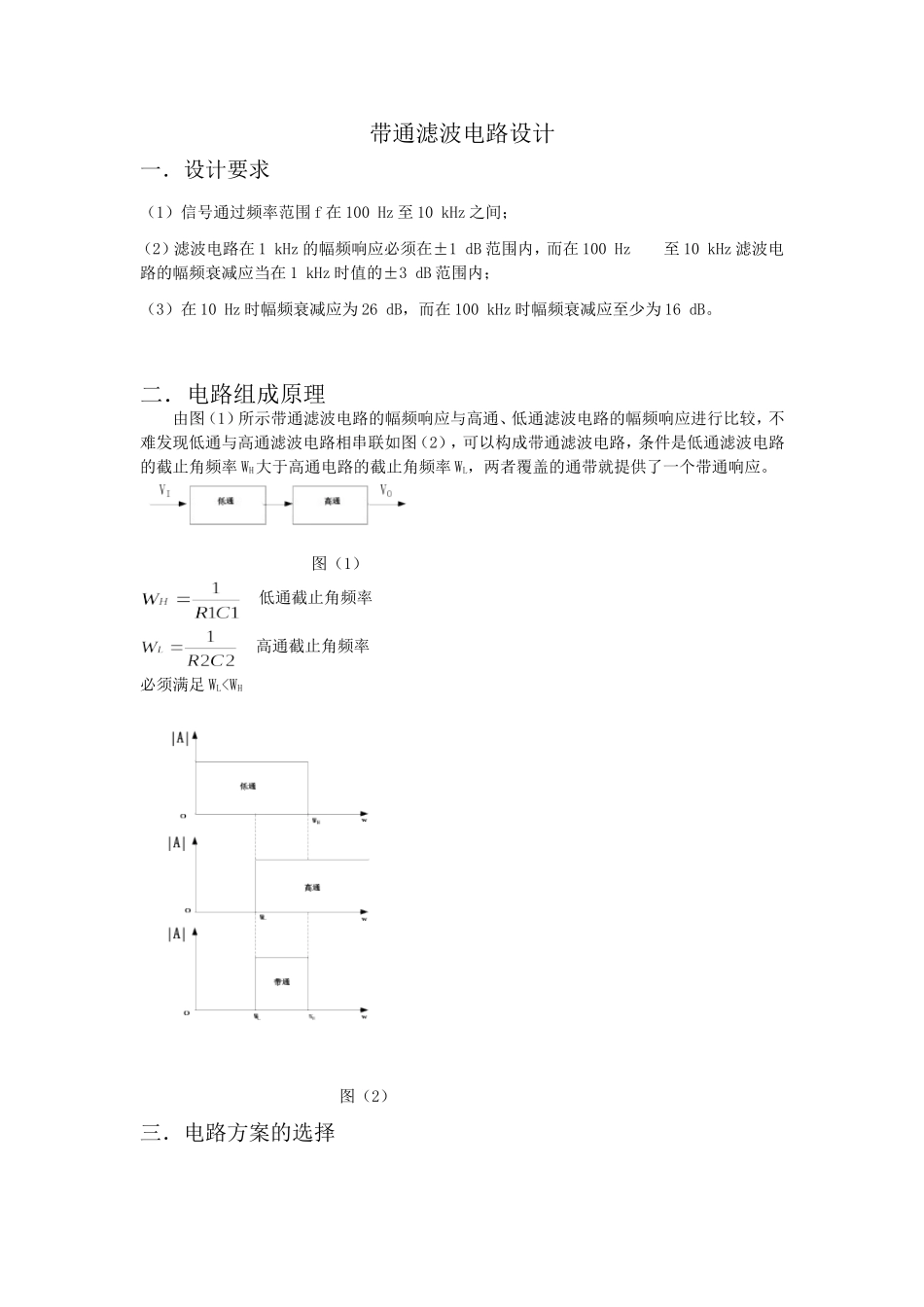

带通滤波电路设计一.设计要求(1)信号通过频率范围f在100Hz至10kHz之间;(2)滤波电路在1kHz的幅频响应必须在±1dB范围内,而在100Hz至10kHz滤波电路的幅频衰减应当在1kHz时值的±3dB范围内;(3)在10Hz时幅频衰减应为26dB,而在100kHz时幅频衰减应至少为16dB。二.电路组成原理由图(1)所示带通滤波电路的幅频响应与高通、低通滤波电路的幅频响应进行比较,不难发现低通与高通滤波电路相串联如图(2),可以构成带通滤波电路,条件是低通滤波电路的截止角频率WH大于高通电路的截止角频率WL,两者覆盖的通带就提供了一个带通响应。图(1)低通截止角频率高通截止角频率必须满足WL
