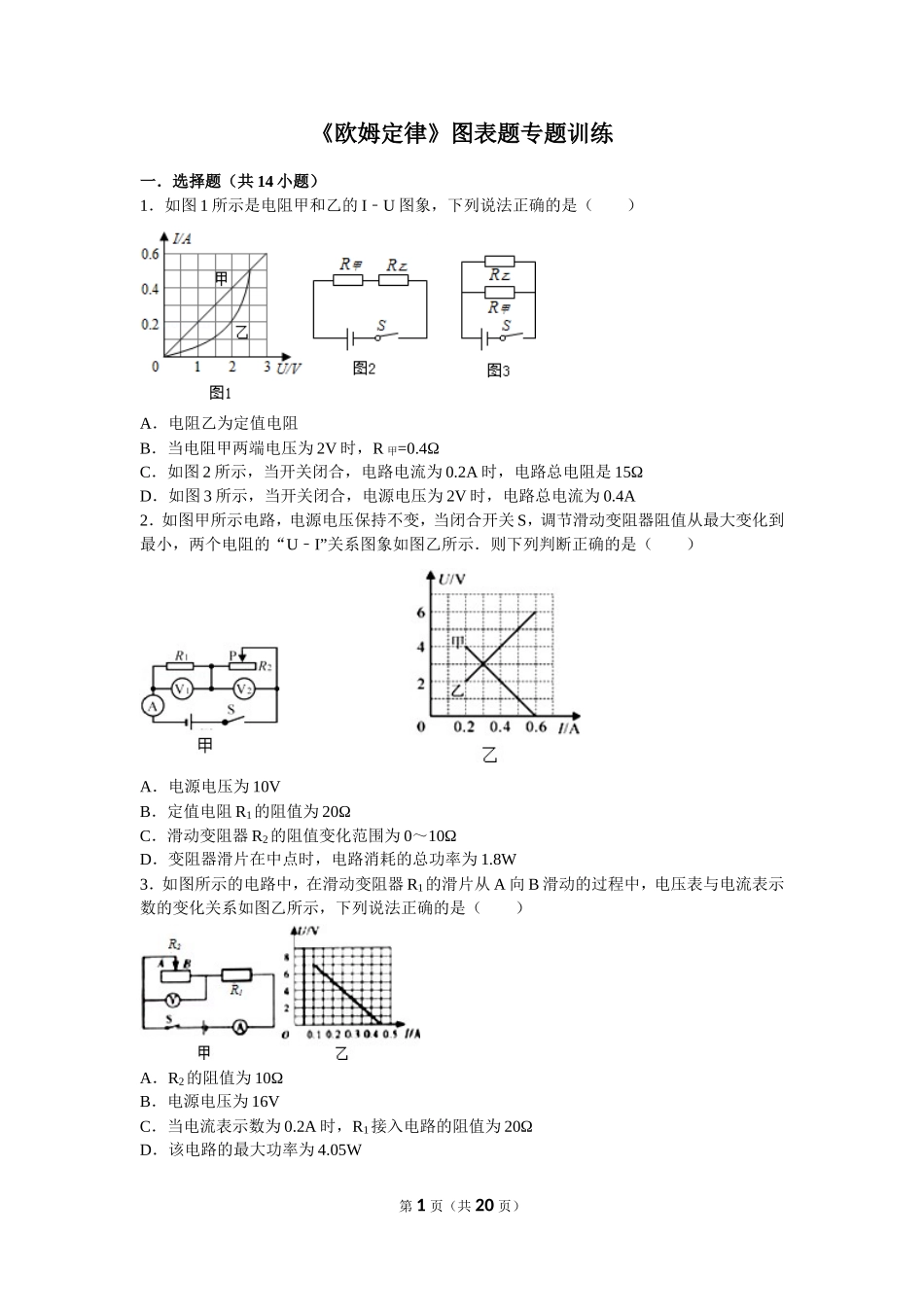

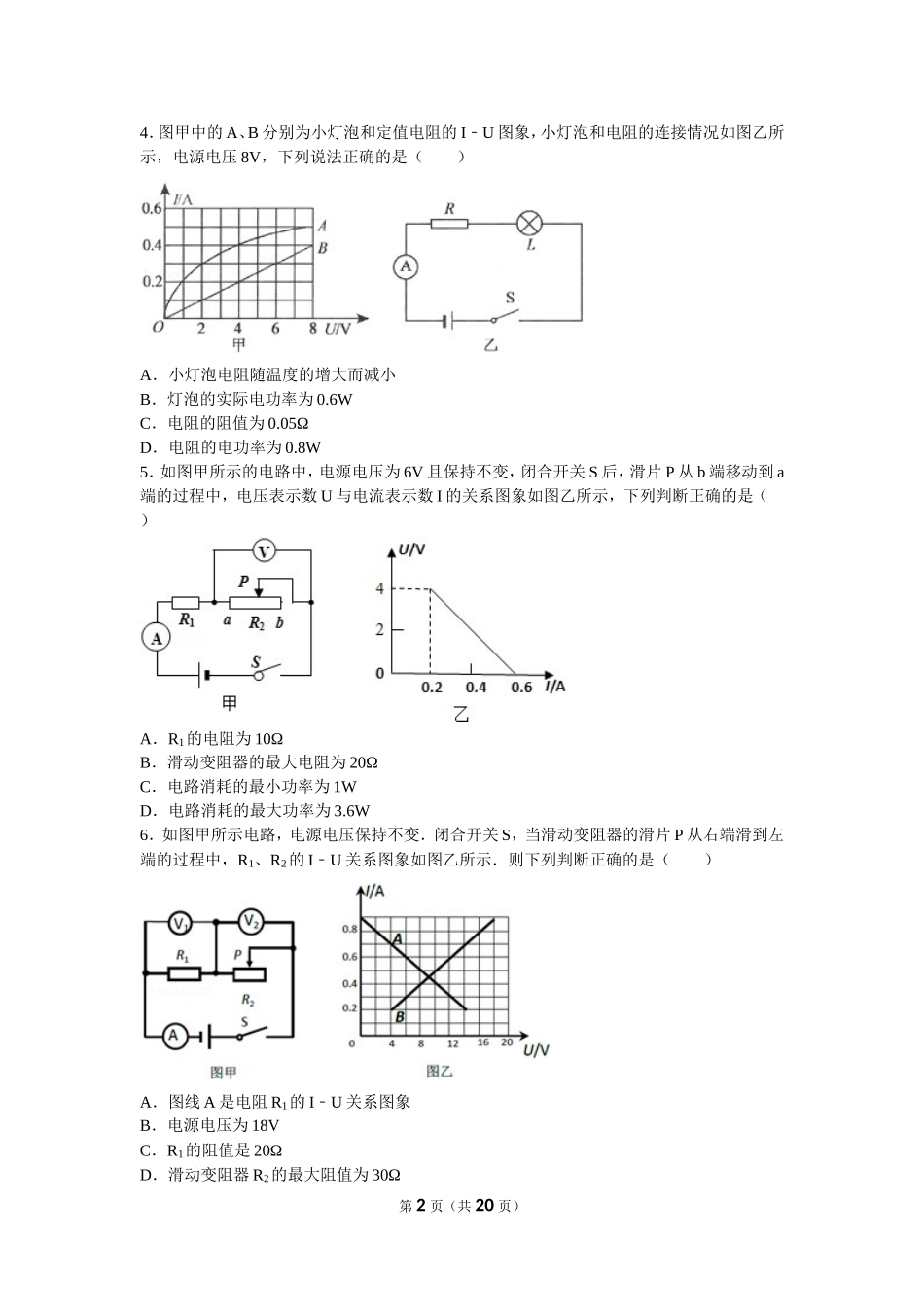

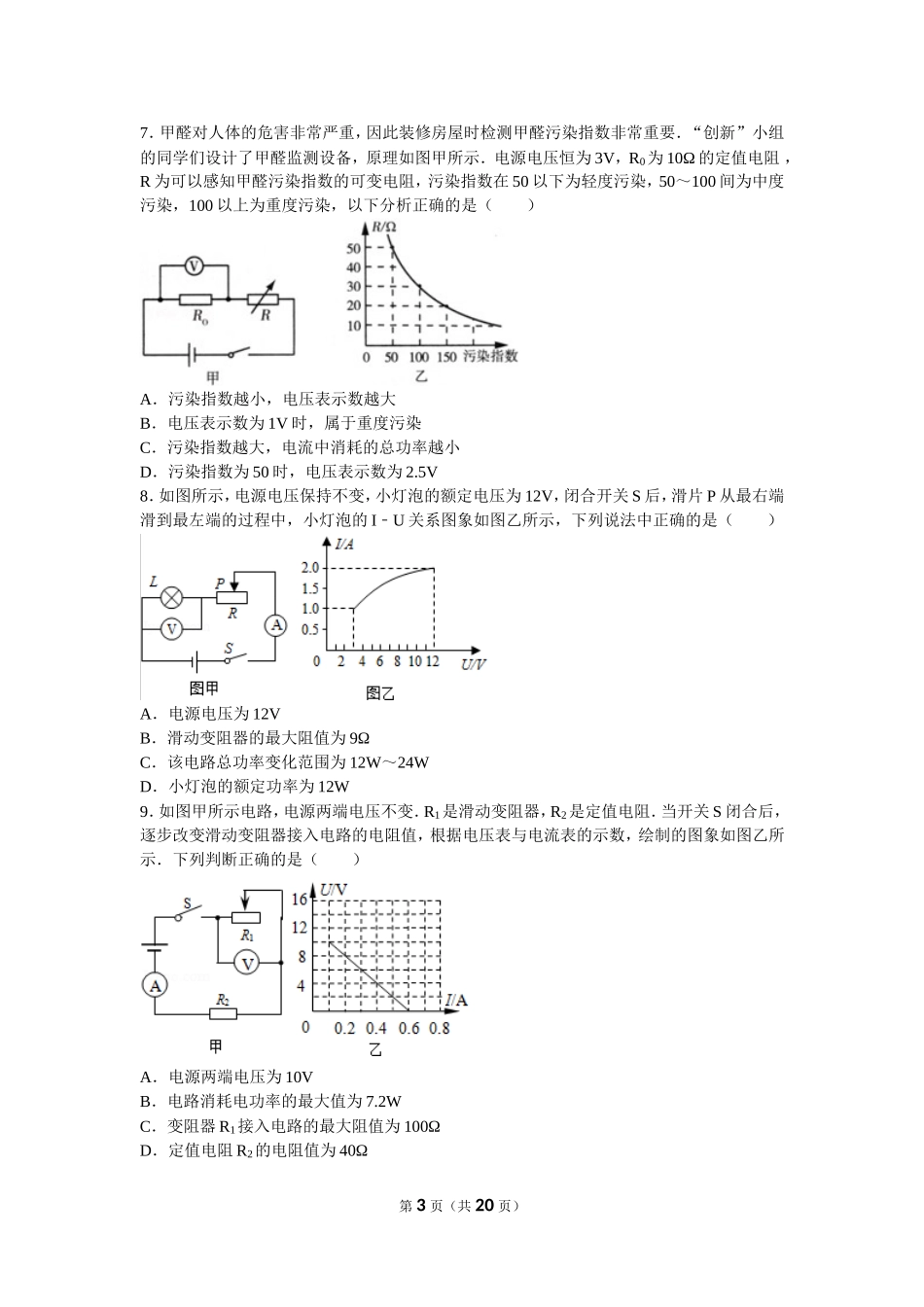

《欧姆定律》图表题专题训练一．选择题（共14小题）1．如图1所示是电阻甲和乙的IU﹣图象，下列说法正确的是（）A．电阻乙为定值电阻B．当电阻甲两端电压为2V时，R甲=0.4ΩC．如图2所示，当开关闭合，电路电流为0.2A时，电路总电阻是15ΩD．如图3所示，当开关闭合，电源电压为2V时，电路总电流为0.4A2．如图甲所示电路，电源电压保持不变，当闭合开关S，调节滑动变阻器阻值从最大变化到最小，两个电阻的“UI”﹣关系图象如图乙所示．则下列判断正确的是（）A．电源电压为10VB．定值电阻R1的阻值为20ΩC．滑动变阻器R2的阻值变化范围为0～10ΩD．变阻器滑片在中点时，电路消耗的总功率为1.8W3．如图所示的电路中，在滑动变阻器R1的滑片从A向B滑动的过程中，电压表与电流表示数的变化关系如图乙所示，下列说法正确的是（）A．R2的阻值为10ΩB．电源电压为16VC．当电流表示数为0.2A时，R1接入电路的阻值为20ΩD．该电路的最大功率为4.05W第1页（共20页）4．图甲中的A、B分别为小灯泡和定值电阻的IU﹣图象，小灯泡和电阻的连接情况如图乙所示，电源电压8V，下列说法正确的是（）A．小灯泡电阻随温度的增大而减小B．灯泡的实际电功率为0.6WC．电阻的阻值为0.05ΩD．电阻的电功率为0.8W5．如图甲所示的电路中，电源电压为6V且保持不变，闭合开关S后，滑片P从b端移动到a端的过程中，电压表示数U与电流表示数I的关系图象如图乙所示，下列判断正确的是（）A．R1的电阻为10ΩB．滑动变阻器的最大电阻为20ΩC．电路消耗的最小功率为1WD．电路消耗的最大功率为3.6W6．如图甲所示电路，电源电压保持不变．闭合开关S，当滑动变阻器的滑片P从右端滑到左端的过程中，R1、R2的IU﹣关系图象如图乙所示．则下列判断正确的是（）A．图线A是电阻R1的IU﹣关系图象B．电源电压为18VC．R1的阻值是20ΩD．滑动变阻器R2的最大阻值为30Ω第2页（共20页）7．甲醛对人体的危害非常严重，因此装修房屋时检测甲醛污染指数非常重要．“创新”小组的同学们设计了甲醛监测设备，原理如图甲所示．电源电压恒为3V，R0为10Ω的定值电阻，R为可以感知甲醛污染指数的可变电阻，污染指数在50以下为轻度污染，50～100间为中度污染，100以上为重度污染，以下分析正确的是（）A．污染指数越小，电压表示数越大B．电压表示数为1V时，属于重度污染C．污染指数越大，电流中消耗的总功率越小D．污染指数为50时，电压表示数为2.5V8．如图所示，电源电压保持不变，小灯泡的额定电压为12V，闭合开关S后，滑片P从最右端滑到最左端的过程中，小灯泡的IU﹣关系图象如图乙所示，下列说法中正确的是（）A．电源电压为12VB．滑动变阻器的最大阻值为9ΩC．该电路总功率变化范围为12W～24WD．小灯泡的额定功率为12W9．如图甲所示电路，电源两端电压不变．R1是滑动变阻器，R2是定值电阻．当开关S闭合后，逐步改变滑动变阻器接入电路的电阻值，根据电压表与电流表的示数，绘制的图象如图乙所示．下列判断正确的是（）A．电源两端电压为10VB．电路消耗电功率的最大值为7.2WC．变阻器R1接入电路的最大阻值为100ΩD．定值电阻R2的电阻值为40Ω第3页（共20页）10．小灯泡L的额定电压为3V，它的IU﹣图象如图甲所示，把小灯泡接入如图乙所示的电路中，先将滑动变阻器的滑片P移至B端，闭合开关S，电压表示数为1.5V；再将滑片P向左移动直到电压表示数为3V．已知电源电压恒定，滑动变阻器的铭牌上标有“10Ω2A”．下列说法中正确的是（）A．电源电压为4.5VB．小灯泡的额定功率为1.5WC．小灯泡正常发光时，滑动变阻器接入电路的阻值为3ΩD．小灯泡正常发光时，滑动变阻器消耗的电功率为2.5W11．如图甲所示的电路中，滑动变阻器的滑片P从a端移到b端，定值电阻R1两端的电压随滑动变阻器R2阻值变化的图象如图乙所示，下列说法中错误的是（）A．电源电压为6VB．该电路的最大功率为3.6WC．P在b端时，电阻R1的功率为0.1WD．P在b端时，该电路的总功率为0.5W12．如图甲所示的电路中，R1为定值电阻，R2为滑动变阻器，电源电压不变．闭合开关S后，滑片P从a端移动到b端，电流表示数I与电压表示数U的变化关系如图乙所示，则下列判断错误的是（）A．电源的电压为6VB．图乙...
