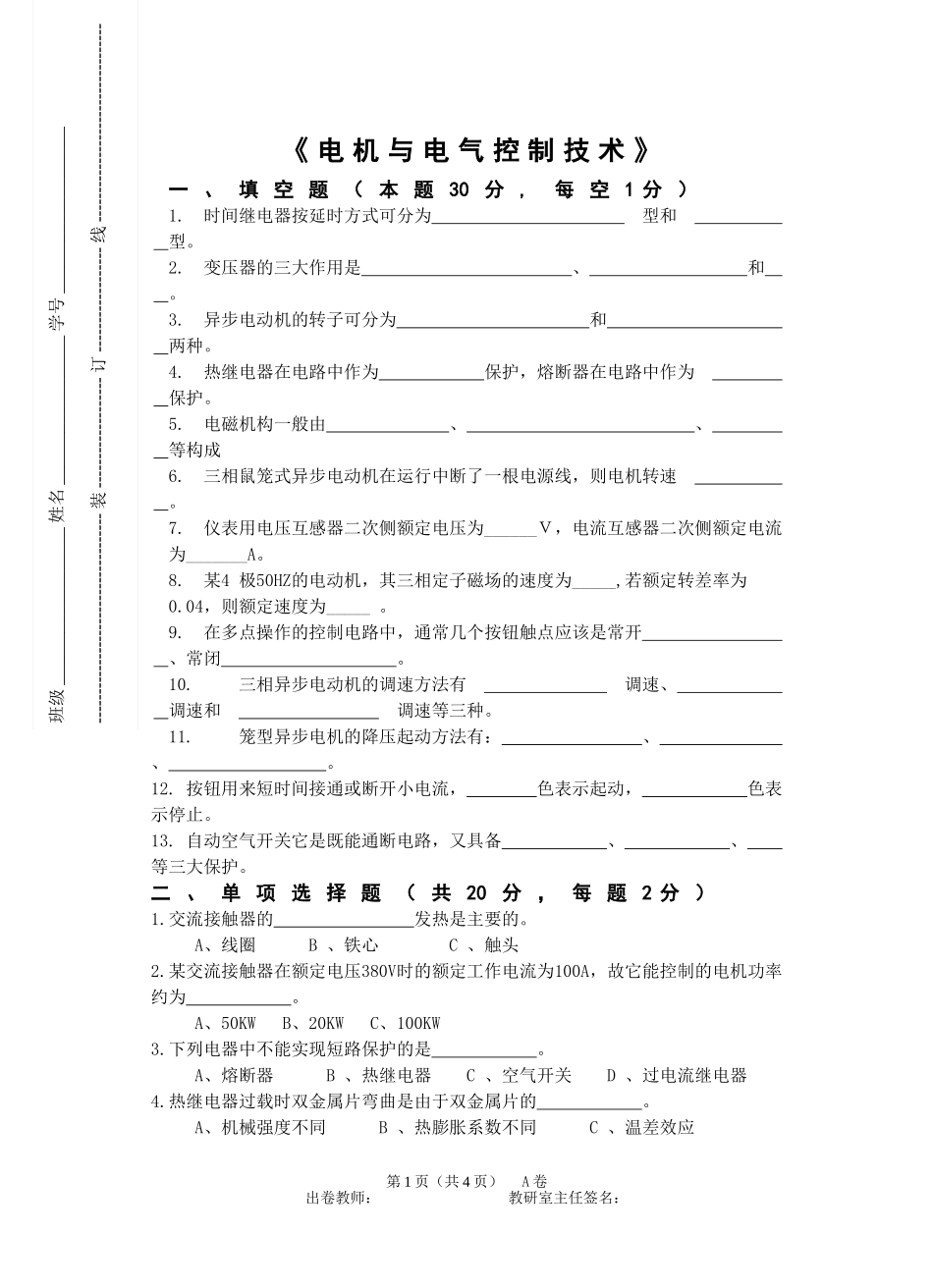

《电机与电气控制技术》一、填空题（本题30分,每空1分）1.时间继电器按延时方式可分为型和型。2.变压器的三大作用是、和。3.异步电动机的转子可分为和两种。4.热继电器在电路中作为保护，熔断器在电路中作为保护。5.电磁机构一般由、、等构成6.三相鼠笼式异步电动机在运行中断了一根电源线，则电机转速。7.仪表用电压互感器二次侧额定电压为______Ｖ，电流互感器二次侧额定电流为_______A。8.某4极50HZ的电动机，其三相定子磁场的速度为_____,若额定转差率为0.04，则额定速度为_____。9.在多点操作的控制电路中，通常几个按钮触点应该是常开、常闭。10.三相异步电动机的调速方法有调速、调速和调速等三种。11.笼型异步电机的降压起动方法有：、、。12.按钮用来短时间接通或断开小电流，色表示起动，色表示停止。13.自动空气开关它是既能通断电路，又具备、、等三大保护。二、单项选择题（共20分，每题2分）1.交流接触器的发热是主要的。A、线圈B、铁心C、触头2.某交流接触器在额定电压380V时的额定工作电流为100A，故它能控制的电机功率约为。A、50KWB、20KWC、100KW3.下列电器中不能实现短路保护的是。A、熔断器B、热继电器C、空气开关D、过电流继电器4.热继电器过载时双金属片弯曲是由于双金属片的。A、机械强度不同B、热膨胀系数不同C、温差效应第1页（共4页）A卷出卷教师：教研室主任签名：班级__________________姓名_________________学号___________________------------------------------------装-------------------订------------------线----------------------------------5.当必须从使用着的电流互感器上拆除电流表时，应首先将互感器的二次侧可靠，然后才能把仪表联接线拆开。A、断开；B、短路；C、接地；D、接零6.保护晶闸管，可选用型熔断器？A、RLS1B、RC1AC、RT0D、RL17.变压器的铁心采用0.35—0.5mm厚的硅钢片叠压制造,其主要的目的是为了降低。A、铜耗；B、磁滞损耗；C、涡流损耗；D、磁滞和涡流损耗8.UN、IN、ηN、cosN分别是三相异步电动机额定线电压，线电流、效率和功率因数，则三相异步电动机额定功率PN为。A、UNINηNcosNB、UNINcosNC、UNIND、UNINηN9.大型异步电动机不允许直接起动，其原因是A、机械强度不够B、电机温升过高C、起动过程太快D、对电网冲击太大10.下列四台三相鼠笼式异步电动机的铭牌标记，哪一台可以采用星-三角换接起动。A、380V,D接线B、380V,Y接线C、380/660V,D,y接线D、220/380V，D,y接线三、是非题（共10分，每小题2分）1.（）忽略变压器的漏磁通时，主磁通是个常量。2．（）异步是指转子转速与磁场转速存在差异。3.（）一台额定电压为220V的交流接触器在交流220V和直流220的电源上均可使用。4.（）自耦变压器降压起动的方法适用于频敏起动的场合。5．（)热继电器和过电流继电器在起过载保护作用时可相互替代。四、简答题。（本题20分,每小题5分）1.简述三相异步电动机的主要结构及其工作原理。答:2．变压器一次绕组的电阻一般很小，为什么在一次绕组上加额定的交流电压，线圈不会烧毁？若在一次绕组加上与交流电压数值相同的直流电压，会产生什么后果？这时二次绕组有无电压输出？答：第1页（共4页）A卷出卷教师：教研室主任签名：3．一台具有自动复位热继电器的接触器正转控制电路的电动机，在工作过和中突然停车，过一段时间后，在没有触动任何电器情况下，电路又可重新起动和正常工作了。试分析其原因。答：4．普通笼型感应电动机在额定电压下起动时，为什么起动电流很大，而起动转矩并不大？答：五．分析设计题（本题20分，每题10分）1．设计一个小车运行的控制电路及主电路，其动作过程如下：、1）小车由原位开始前进，到终点后自动停止；2）在终点停留2分钟后自动返回原位停止。原位终点SQ1SQ22．某机床的主轴电机星－三角降压起动控制，要求：按下正向起动按钮时主轴（星－三角降压起动）正向旋转；按下反向起动按钮时主轴（星－三角降压起动）反向旋转。电动机按下停止按钮后停止。1)主拖动电动机为三相异步电动机，请画出主电路，主电路应具有短路、过载、失压保护；2)试画出满足要求的控制电路，它应具有必要的电气保...
