钢绞线公称直径、公称截面面积及理论重量VIP免费

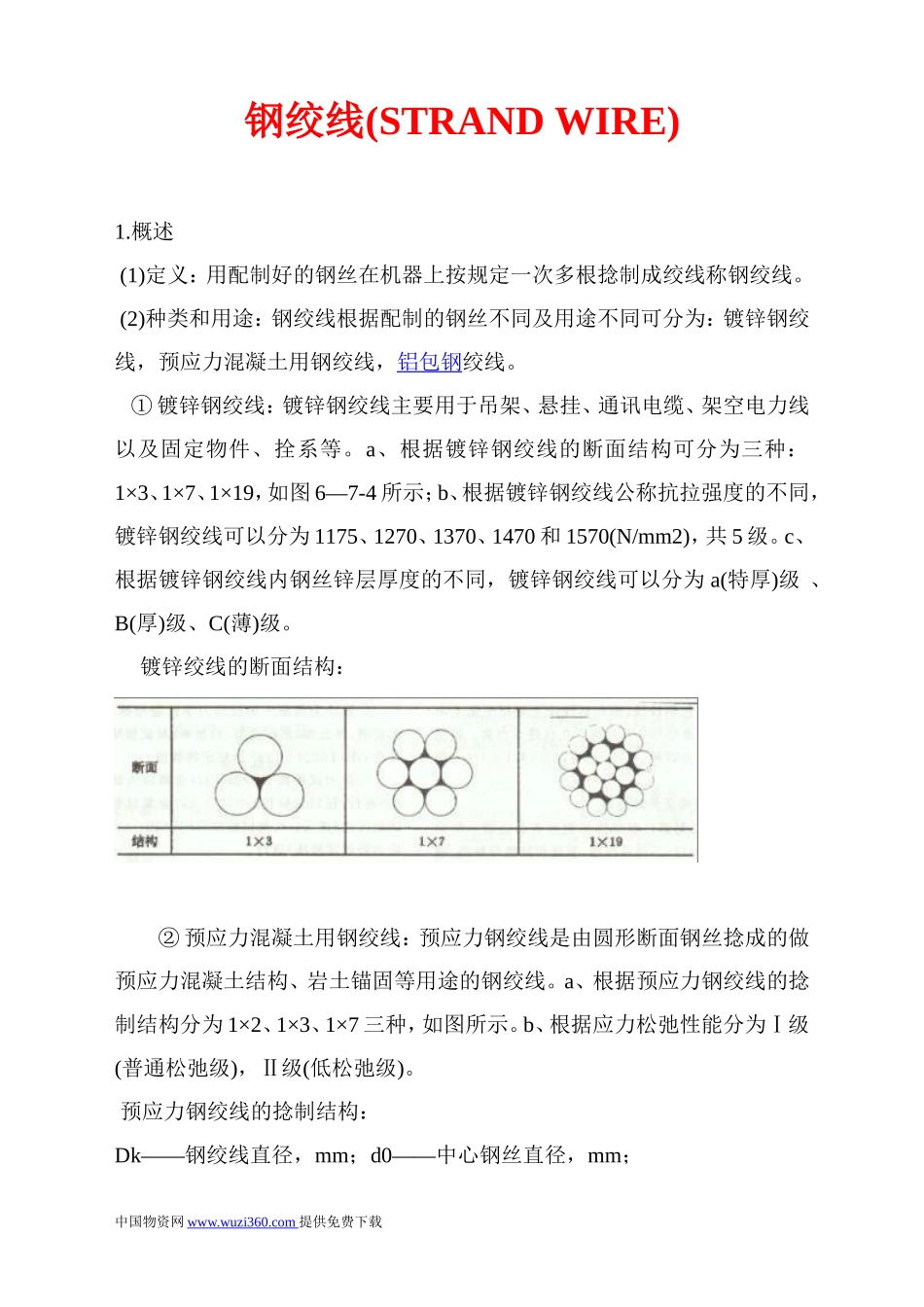

钢绞线(STRANDWIRE)1.概述(1)定义：用配制好的钢丝在机器上按规定一次多根捻制成绞线称钢绞线。(2)种类和用途：钢绞线根据配制的钢丝不同及用途不同可分为：镀锌钢绞线，预应力混凝土用钢绞线，铝包钢绞线。①镀锌钢绞线：镀锌钢绞线主要用于吊架、悬挂、通讯电缆、架空电力线以及固定物件、拴系等。a、根据镀锌钢绞线的断面结构可分为三种：1×3、1×7、1×19，如图6—7-4所示；b、根据镀锌钢绞线公称抗拉强度的不同，镀锌钢绞线可以分为1175、1270、1370、1470和1570(N/mm2)，共5级。c、根据镀锌钢绞线内钢丝锌层厚度的不同，镀锌钢绞线可以分为a(特厚)级、B(厚)级、C(薄)级。镀锌绞线的断面结构：②预应力混凝土用钢绞线：预应力钢绞线是由圆形断面钢丝捻成的做预应力混凝土结构、岩土锚固等用途的钢绞线。a、根据预应力钢绞线的捻制结构分为1×2、1×3、1×7三种，如图所示。b、根据应力松弛性能分为Ⅰ级(普通松弛级)，Ⅱ级(低松弛级)。预应力钢绞线的捻制结构：Dk——钢绞线直径，mm；d0——中心钢丝直径，mm；中国物资网www.wuzi360.com提供免费下载d——外层钢丝直径，mm；A——1×3结构钢绞线测量尺寸，mm。1×2结构钢绞线：②预应力混凝土用钢绞线：1×7结构钢绞线：③铝包钢绞线：铝包钢绞线主要用于架空电力线路的地线和导线及电气化线路承力索。根据结构可分为四种：１×3，1×7，1×19，1×37(见图)。铝包钢绞线结构：2.规格及外观质量(1)捻制镀锌钢绞线的钢丝表面应镀一层均匀、连续的锌，不得有斑疤、裂缝和缺镀等缺陷。镀锌钢绞线内各钢丝应紧密绞合，不应有交错、断裂和中国物资网www.wuzi360.com提供免费下载折弯等。钢绞线直径和捻距应均匀，切断后不松散。(2)预应力钢绞线表面不得带有润滑剂、油渍等降低钢绞线与混凝土粘结力的物质。钢绞线表面允许有轻微的浮锈，但不得锈蚀成肉眼可见的麻坑。(3)铝包钢绞线表面应光滑，不允许有露钢现象。绞合应均匀紧密，不应有缺丝、断丝、松股、破皮等现象，切断后应不松散。3.化学成分检验(1)钢绞线的化学成分一般不作规定。由于用作生产钢丝的各种规格、牌号的盘条已检验化学成份，并符合国家标准。(2)镀锌钢绞线的单丝规定有锌层重量。如GB1200?88和YB/T5004?93对直径1.00mm的镀锌单丝规定，见表：镀锌单位的锌经重量钢丝直径(mm)：1.00锌层重量≥(g/mm2)：A：160B：110C：80试验方法按GB2973-91执行。4.物理性能检验(1)力学性能。①镀锌钢绞线与铝包钢绞线的力学性能指标分为两部分，即a、钢绞线内钢丝的力学性能。主要指标有：抗拉强度、伸长率、360°扭转次数；b、钢绞线的力学性能。主要指标有综合破断力。以上两部分均应符合GB1200?88、YB/T5400?93、YB/T123?1997、YB/T124?1997所规定的数值。②预应力混凝土钢绞线力学性能指标为：最大负荷、伸长率、屈服负荷、松中国物资网www.wuzi360.com提供免费下载弛率。其试验结果应符合GB/T5224?1995所规定的数值。③拉力试验按GB228?87(金属拉力试验方法)进行；扭转试验按GB239?84(金属材料扭转试验方法)进行。松弛试验按GB10120?88(金属应力松弛试验法)进行。(2)电气性能：铝包钢绞线作为导线应检测其20℃直流电阻。试验结果应符合GB/T124?1997所规定的数值。5.包装一般情况各种钢绞线均应成盘交货。根据双方协议可加防潮纸、麻布、塑编布等补充包装。6.主要生产厂及输往国家、地区(1)我国主要的出口产地为辽宁、天津、上海、江苏、山东、四川等省市的钢铁企业。主要销往日本、澳大利亚、新加坡、菲律宾等国家。出口商品质量稳定。(2)我国主要从韩国、西班牙、德国等国进口预应力钢绞线。进口的预应力钢绞线曾发现松弛率指标不合格现象。7.常用标准(1)GB/T5224-1995预应力混凝土用钢绞线(2)YB/T5004-1993镀锌钢绞线(3)YB/T098-1997光缆用镀锌钢绞线(4)YB/T124-1997铝包钢绞线(5)ASTMA416-1996预应力混凝土用无涂层七丝钢绞线标准技术条件(6)BS5896-1980预应力混凝土用高强度钢丝及钢绞线(7)YB/T2278-1991铝包钢绞线及铝包钢芯铝绞线承力索(8)AS1222.1-1992钢绞线及架空裸导线(9)AS3607-1989导线-裸架空线、钢芯铝绞线及钢芯铝合金绞线中国物资网www.wuzi360.com提供免...
