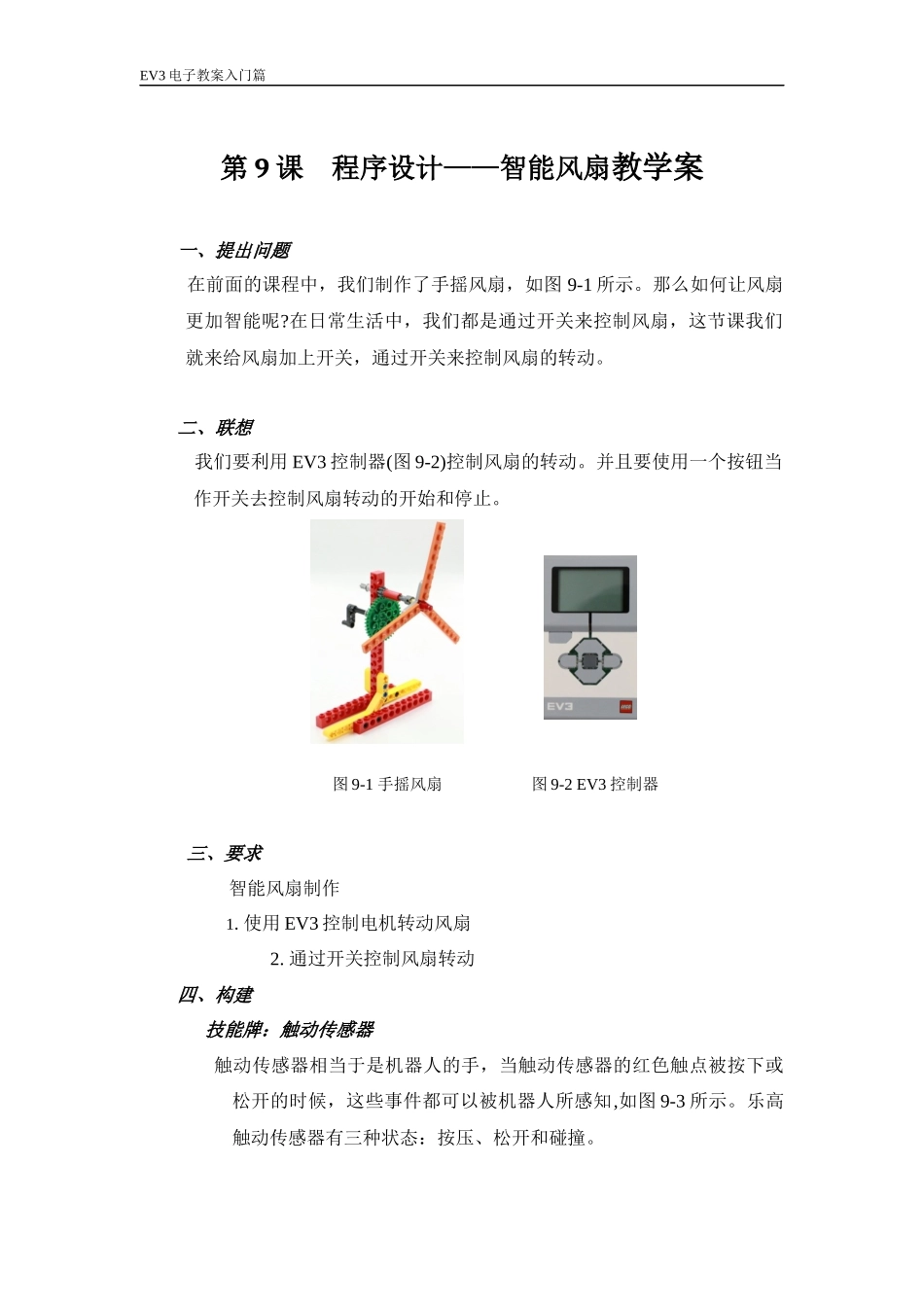

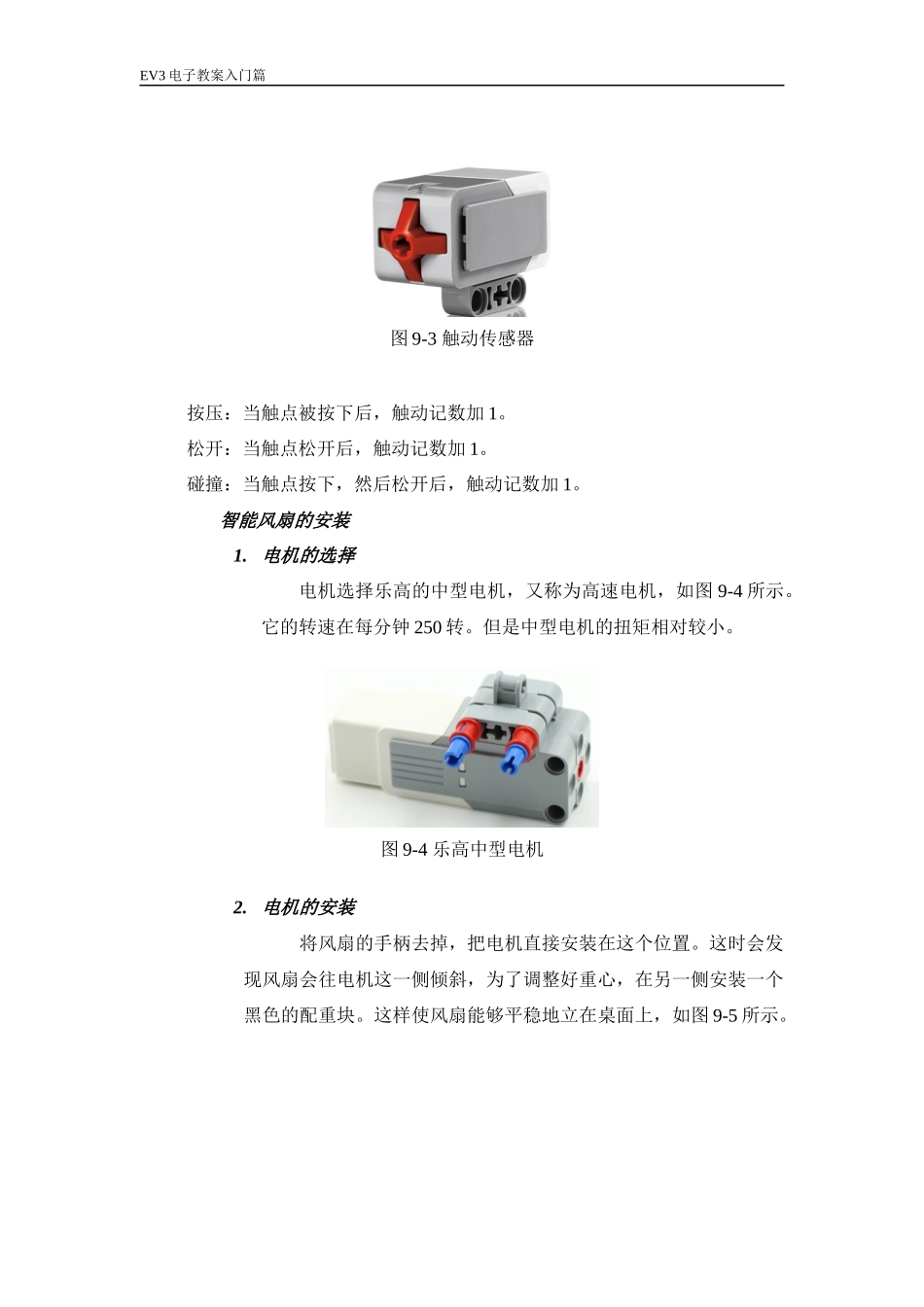

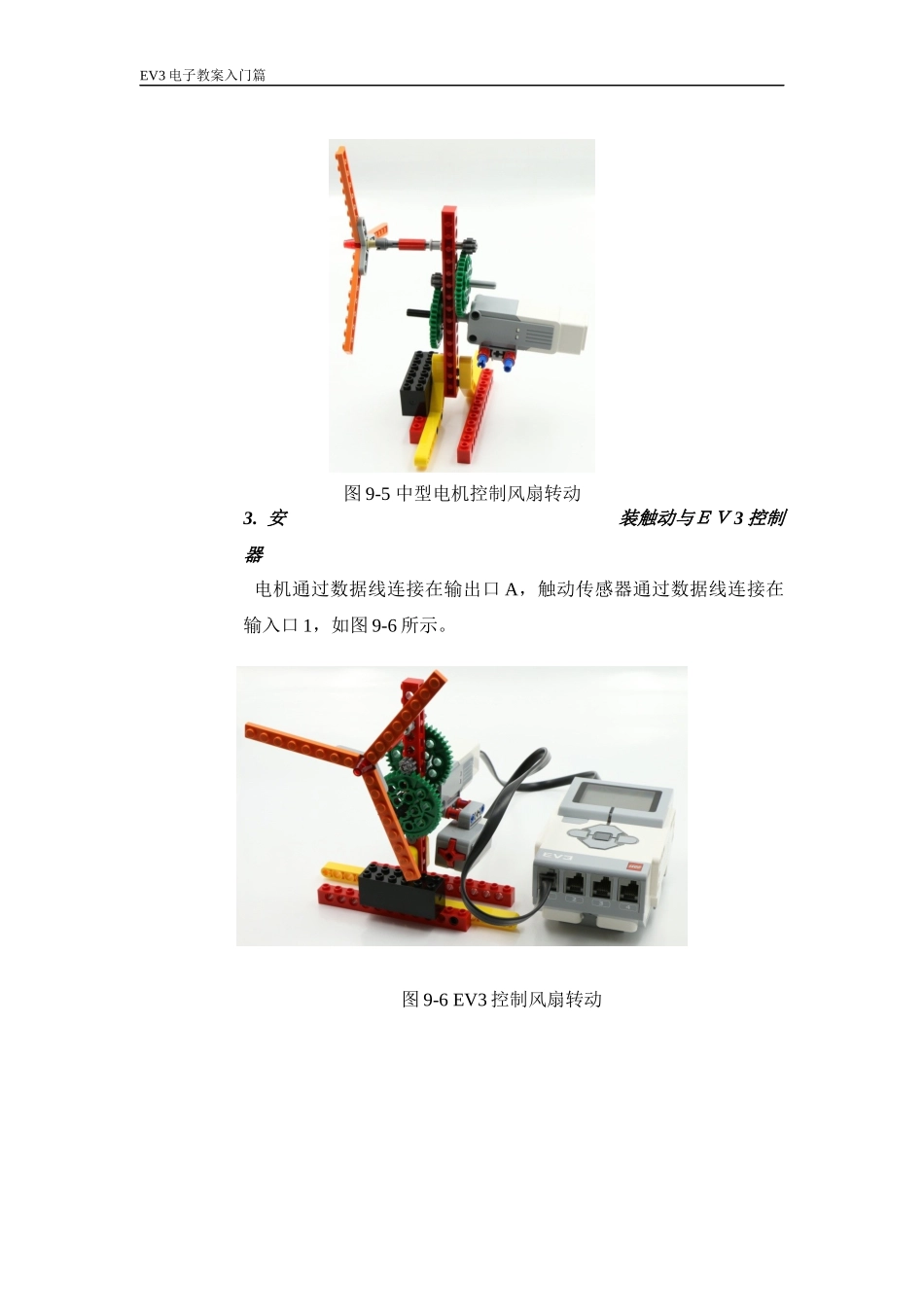

EV3电子教案入门篇第9课程序设计——智能风扇教学案一、提出问题在前面的课程中，我们制作了手摇风扇，如图9-1所示。那么如何让风扇更加智能呢?在日常生活中，我们都是通过开关来控制风扇，这节课我们就来给风扇加上开关，通过开关来控制风扇的转动。二、联想我们要利用EV3控制器(图9-2)控制风扇的转动。并且要使用一个按钮当作开关去控制风扇转动的开始和停止。图9-1手摇风扇图9-2EV3控制器三、要求智能风扇制作1.使用EV3控制电机转动风扇2.通过开关控制风扇转动四、构建技能牌：触动传感器触动传感器相当于是机器人的手，当触动传感器的红色触点被按下或松开的时候，这些事件都可以被机器人所感知,如图9-3所示。乐高触动传感器有三种状态：按压、松开和碰撞。EV3电子教案入门篇按压：当触点被按下后，触动记数加1。松开：当触点松开后，触动记数加1。碰撞：当触点按下，然后松开后，触动记数加1。智能风扇的安装1.电机的选择电机选择乐高的中型电机，又称为高速电机，如图9-4所示。它的转速在每分钟250转。但是中型电机的扭矩相对较小。2.电机的安装将风扇的手柄去掉，把电机直接安装在这个位置。这时会发现风扇会往电机这一侧倾斜，为了调整好重心，在另一侧安装一个黑色的配重块。这样使风扇能够平稳地立在桌面上，如图9-5所示。图9-3触动传感器图9-4乐高中型电机EV3电子教案入门篇3.安装触动与ＥＶ3控制器电机通过数据线连接在输出口A，触动传感器通过数据线连接在输入口1，如图9-6所示。图9-5中型电机控制风扇转动图9-6EV3控制风扇转动EV3电子教案入门篇五、算法与程序算法：当第一次按下触动传感器时，风扇转动；再次按下触动传感器时，风扇停止。程序：1.选择“等待”模块，并选择“触动传感器”的“比较”选项，端口选择1，状态选择“1”按压，如图9-7所示。2.控制中型电机转动中型电机的设置为“开启”模式，如图9-8所示。图9-7等待触动被按压图9-8中型电机模块设置“开启”模式EV3电子教案入门篇3.完整程序再次按下触动按钮使风扇停止，因此再放入一个触动等待模块，并停止电机，如图9-9所示。注意：一定要把程序放入循环语句中，否则只会运行一次。六、优化与改进刚才的程序在运行的时候大家有没有发现问题呢?当我们长时间按触动后，松开的时候电机可能不会转动，这是为什么呢?由于EV3控制器采集一次触动状态的时间非常短，由于程序中的两个触动等待模块都是等待“按下”的状态，因此，当我们在长按触动时，控制器已经采集了很多次“按下”的状态，这样电机还没有转动，就已经执行了后面停止电机的程序。我们需要改进一下程序，让我们的程序不再出现这样的情况，在触动传感器的状态中有一种状态是“碰撞”，它的意思是触动传感器按下然后松开算为碰撞一次。我们利用这个“碰撞”状态就可以解决我们刚才的图9-9触动按钮控制风扇转动和停止EV3电子教案入门篇问题，程序修改如图9-10所示。七、实践与讨论请你说说触动传感器中的“按压”，“松开”和“碰撞”有什么区别?_____________________________________________________________________________________________________________________________八、拓展避障小车触动传感器除了用做开关以外，还有一个重要的用途就是避障，将传感器安装在机器人小车的前面，当触动传感器接触到前方障碍物的时候，机器人就可以感知前方有障碍物并进行躲避或绕行。1.构建：触动传感器的安装要注意两个问题：第一个问题是触动传感器前面的红色触点很小，这样在碰撞障碍物的时候有可能碰不到，这是个很严重的问题，会影响到机器人的运行。因此，我们要制作一个辅助的接触面，来增大接触面积，图9-10触动状态改为2“碰撞”EV3电子教案入门篇让触动传感器的接触点更容易接触到障碍物。第二个问题是触动传感器安装到机器人小车上要非常牢固，由于触动传感器会与障碍物进行碰撞，传感器一旦在碰撞中掉落，那么机器人就会四处乱撞了。1)增大触动传感器的接触面积。用乐高积木搭建辅助接触面，并且要牢固的安装到触动传感器上，如图9-11和图9-12所示。图9-11触动传感器侧面图9-12触动传感器正面2)将触动传感器安装在机器人的最前面，要能够...
