机械设计课程设计-双级斜齿轮减速器VIP免费

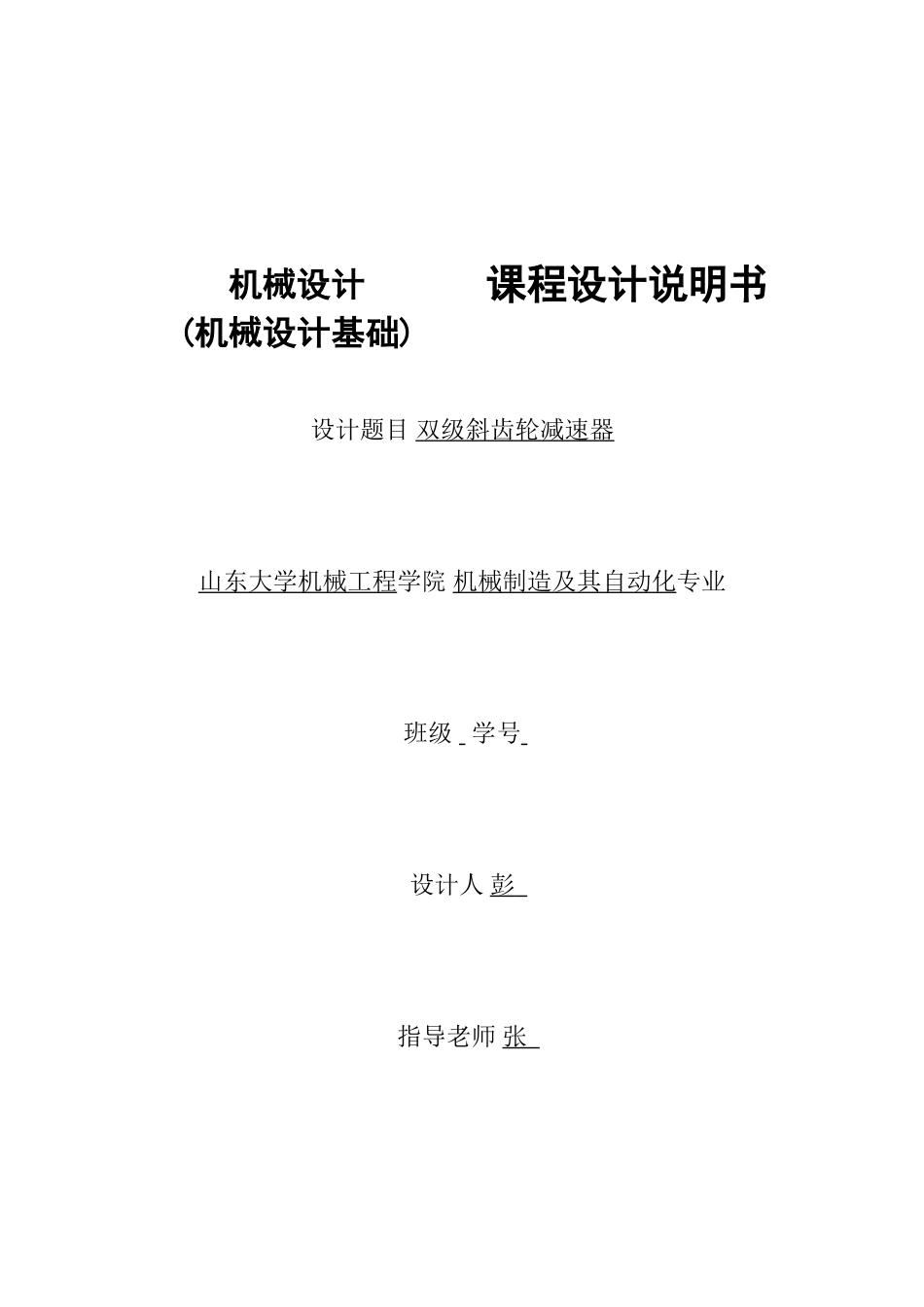

机械设计课程设计-双级斜齿轮减速器_第1页
1/34

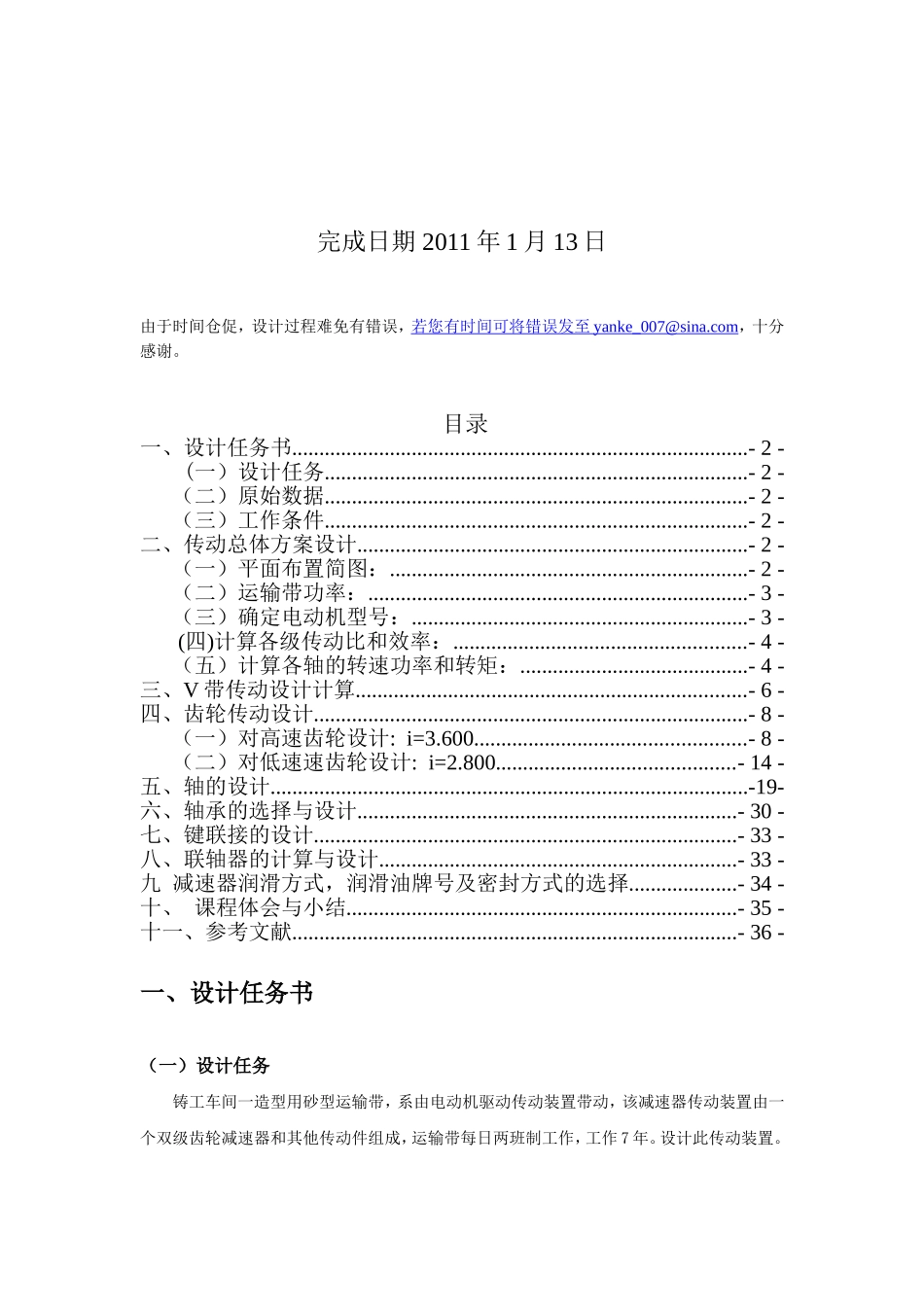

机械设计课程设计-双级斜齿轮减速器_第2页
2/34

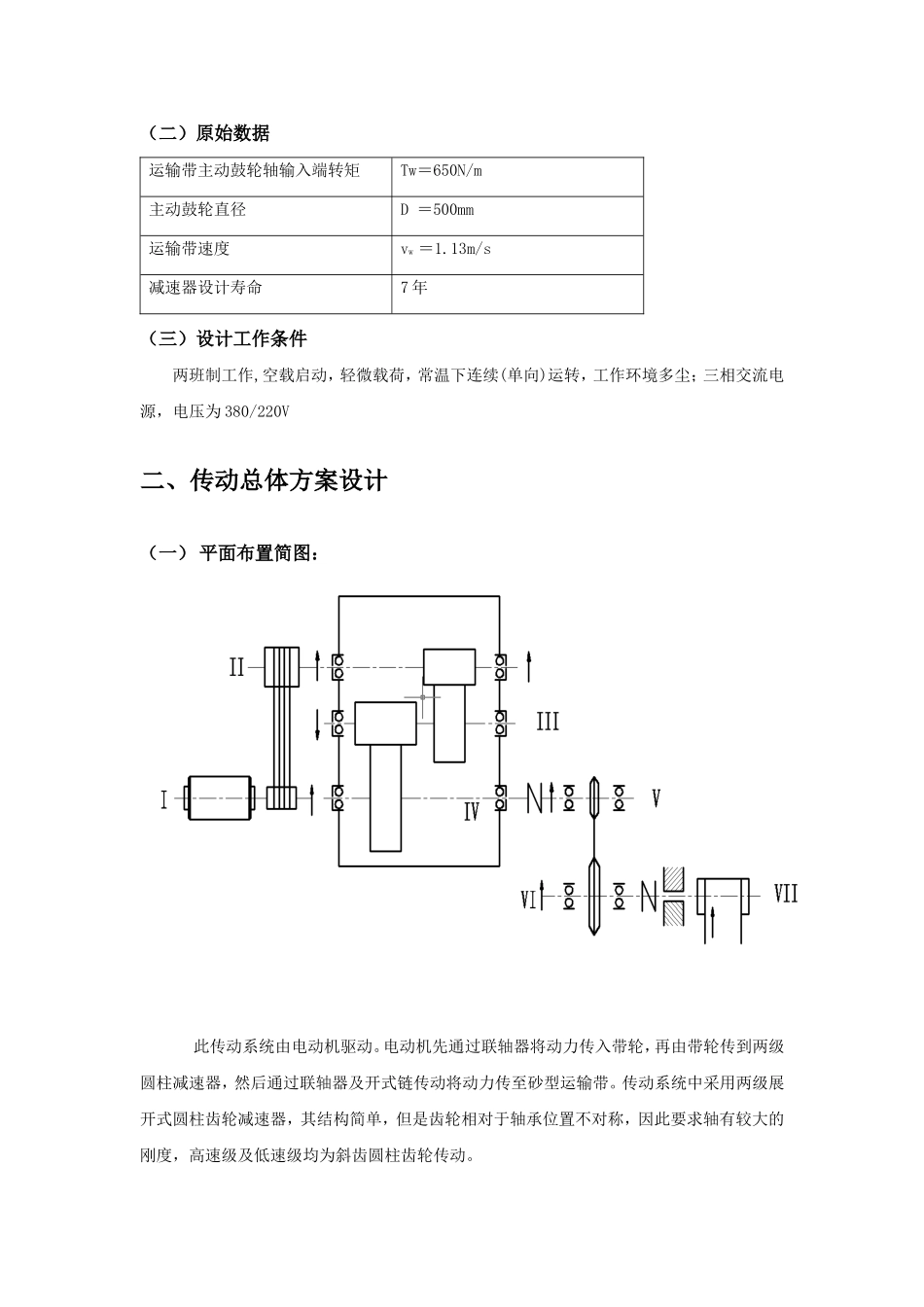

机械设计课程设计-双级斜齿轮减速器_第3页
3/34
机械设计课程设计说明书(机械设计基础)设计题目双级斜齿轮减速器山东大学机械工程学院机械制造及其自动化专业班级学号设计人彭指导老师张完成日期2011年1月13日由于时间仓促,设计过程难免有错误,若您有时间可将错误发至yanke_007@sina.com,十分感谢。目录一、设计任务书....................................................................................-2-(一)设计任务..............................................................................-2-(二)原始数据..............................................................................-2-(三)工作条件..............................................................................-2-二、传动总体方案设计........................................................................-2-(一)平面布置简图:..................................................................-2-(二)运输带功率:......................................................................-3-(三)确定电动机型号:..............................................................-3-(四)计算各级传动比和效率:......................................................-4-(五)计算各轴的转速功率和转矩:..........................................-4-三、V带传动设计计算........................................................................-6-四、齿轮传动设计................................................................................-8-(一)对高速齿轮设计:i=3.600..................................................-8-(二)对低速速齿轮设计:i=2.800............................................-14-五、轴的设计........................................................................................-19-六、轴承的选择与设计......................................................................-30-七、键联接的设计..............................................................................-33-八、联轴器的计算与设计..................................................................-33-九减速器润滑方式,润滑油牌号及密封方式的选择....................-34-十、课程体会与小结........................................................................-35-十一、参考文献..................................................................................-36-一、设计任务书(一)设计任务铸工车间一造型用砂型运输带,系由电动机驱动传动装置带动,该减速器传动装置由一个双级齿轮减速器和其他传动件组成,运输带每日两班制工作,工作7年。设计此传动装置。(二)原始数据运输带主动鼓轮轴输入端转矩Tw=650N/m主动鼓轮直径D=500mm运输带速度vw=1.13m/s减速器设计寿命7年(三)设计工作条件两班制工作,空载启动,轻微载荷,常温下连续(单向)运转,工作环境多尘;三相交流电源,电压为380/220V二、传动总体方案设计(一)平面布置简图:此传动系统由电动机驱动。电动机先通过联轴器将动力传入带轮,再由带轮传到两级圆柱减速器,然后通过联轴器及开式链传动将动力传至砂型运输带。传动系统中采用两级展开式圆柱齿轮减速器,其结构简单,但是齿轮相对于轴承位置不对称,因此要求轴有较大的刚度,高速级及低速级均为斜齿圆柱齿轮传动。(二)电机和工作机的安装位置:电机安装在远离高速轴齿轮的一端;工作机安装在远离低速轴齿轮的一端。(三)运输带功率:传动效率传动装置选用装置效率带传动V带=0.95一对滚动轴承球轴承=0.99圆柱齿轮传动八级精度=0.97联轴器弹性联轴器=0.993链传动滚子链(开式)=0.92总效率:电动机所需输出功率:(四)确定电动机型号:电机型号额定功率PM满载转速nm同步转速nsY112M-44KW1440r/min1500r/min(五)计算各级传动比和效率:总传动比:各级传动比:初取传动比:解得高速级传动比:i高=3.6低速级...
