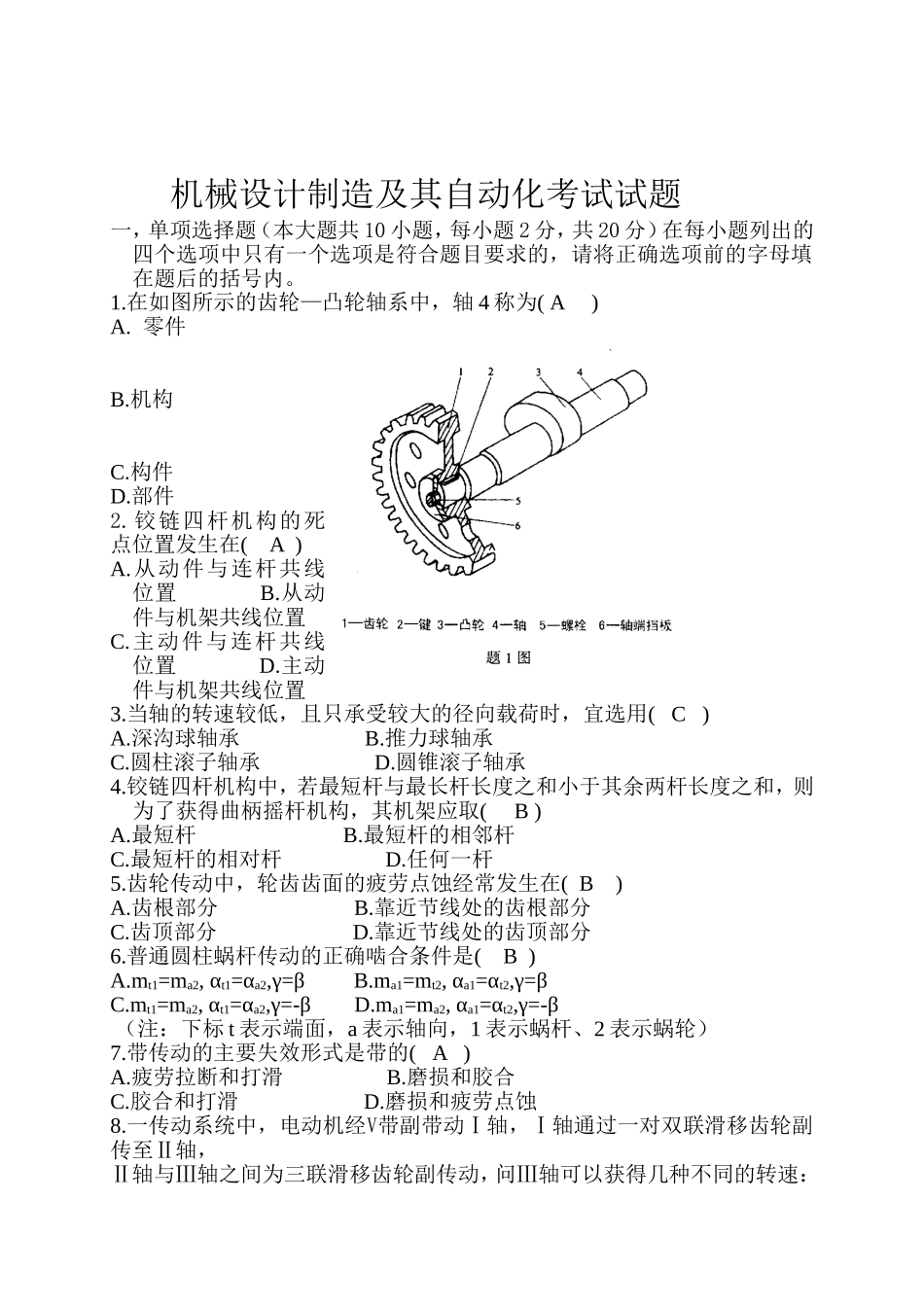

机械设计制造及其自动化考试试题一，单项选择题（本大题共10小题，每小题2分，共20分）在每小题列出的四个选项中只有一个选项是符合题目要求的，请将正确选项前的字母填在题后的括号内。1.在如图所示的齿轮—凸轮轴系中，轴4称为(A)A.零件B.机构C.构件D.部件2.铰链四杆机构的死点位置发生在(A)A.从动件与连杆共线位置B.从动件与机架共线位置C.主动件与连杆共线位置D.主动件与机架共线位置3.当轴的转速较低，且只承受较大的径向载荷时，宜选用(C)A.深沟球轴承B.推力球轴承C.圆柱滚子轴承D.圆锥滚子轴承4.铰链四杆机构中，若最短杆与最长杆长度之和小于其余两杆长度之和，则为了获得曲柄摇杆机构，其机架应取(B)A.最短杆B.最短杆的相邻杆C.最短杆的相对杆D.任何一杆5.齿轮传动中，轮齿齿面的疲劳点蚀经常发生在(B)A.齿根部分B.靠近节线处的齿根部分C.齿顶部分D.靠近节线处的齿顶部分6.普通圆柱蜗杆传动的正确啮合条件是(B)A.mt1=ma2,αt1=αa2,γ=βB.ma1=mt2,αa1=αt2,γ=βC.mt1=ma2,αt1=αa2,γ=-βD.ma1=ma2,αa1=αt2,γ=-β（注：下标t表示端面，a表示轴向，1表示蜗杆、2表示蜗轮）7.带传动的主要失效形式是带的(A)A.疲劳拉断和打滑B.磨损和胶合C.胶合和打滑D.磨损和疲劳点蚀8.一传动系统中，电动机经V带副带动Ⅰ轴，Ⅰ轴通过一对双联滑移齿轮副传至Ⅱ轴，Ⅱ轴与Ⅲ轴之间为三联滑移齿轮副传动，问Ⅲ轴可以获得几种不同的转速：(A)A.3种B.5种C.6种D.8种9.与标准直齿圆柱齿轮的复合齿轮形系数YFS值有关的参数是(C)A.工作齿宽bB.模数mC.齿数zD.压力角10.渐开线齿轮的齿廓曲线形状取决于(D)A.分度圆B.齿顶圆C.齿根圆D.基圆二，填空题（本大题共10小题，每空1分，共20分）1.对于动不平衡的回转件，需加平衡质量的最少数目为________。2.精车铸铁时应选用________；粗车钢时，应选用________。3.当进给量增加时，切削力，切削温度。4．定位基准与工序基准不一致引起的定位误差称误差，工件以平面定位时，可以不考虑误差。5.平面连杆机构中，同一位置的传动角与压力角之和等于。6.两构件组成移动副，则他们的顺心位置在。7.液压系统的压力取决于，执行元件的运动速度取决于。8.液压传动装置由，，和四部分组成。9.理想气体是指，一定质量的理想气体在状态变化的某一稳定瞬时，其压力、温度、体积应服从。一定质量的气体和外界没有热量交换时的状态变化过程叫做。10.四杆机构的压力角和传动角互为，压力角越大，其传力性能越。三．简答题（本大题共5小题，每题4分，共20分）1.何谓顺铣和逆铣法，各有何优缺点？2.何谓内外联传动链？其本质区别是什么？3.工序、工艺是指什么？4.外圆车刀的切削部分结构有哪些？其基本角度有哪些？5.磨削加工时，影响加工表面粗糙度的主要因素有哪些？四．分析题（本大题共2题，每小题6分，共12分）1.已知在一级蜗杆传动中，蜗杆为主动轮，蜗轮的螺旋线方向和转动方向如图所示。试将蜗杆、蜗轮的轴向力、圆周力、蜗杆的螺旋线方向和转动方向标在图中题1图2.图示为用一对圆锥滚子轴承外圆窄外圈窄边相对安装的轴系结构。试按例①所示，指出图中的其它结构错误(不少于7处)。(注：润滑方式、倒角和圆角忽略不计。)五．计算题（本大题共4小题，每小题7分，共28分）1.已知一对外啮合标准直齿圆柱齿轮传动的标准中心距a=108mm,传动比i12=3,小齿轮的齿数z1=18。试确定大齿轮的齿数z2、齿轮的模数m和两轮的分度圆直径、齿顶圆直径。2.已知轮系中各齿轮齿数Z1=20，Z2=40，Z2=Z3=20，Z4=60，n1=800r/min，求系杆转速nH的大小和方向。3.某轴用一对圆锥滚子轴承支承，外圈窄边相对安装，已知两轴承所承受的径向载荷分别为FrⅠ=9000N,FrⅡ=5000N，其内部轴向力分别为FSⅠ=2430N,FSⅡ=1350N,传动件作用于轴上的轴向力FA=1000N,判断系数e=0.32,当Fa/Fr≤e时，X=1,Y=0,当Fa/Fr>e时，X=0.4，Y=1.88。试分别计算出轴承的当量动载荷。4.求图示机构的全部瞬心和构件1、3的角速度比。试题答案一，选择题1~5AACBB6~10BAACD二，填空题1.22.YG3，YT53.增加，增加4.基准不重合，基准位置5.90°6.垂直移动线的无穷远处7.负载，流量8.动力元件，执行元件，控制元件，辅助元件。9.没...
