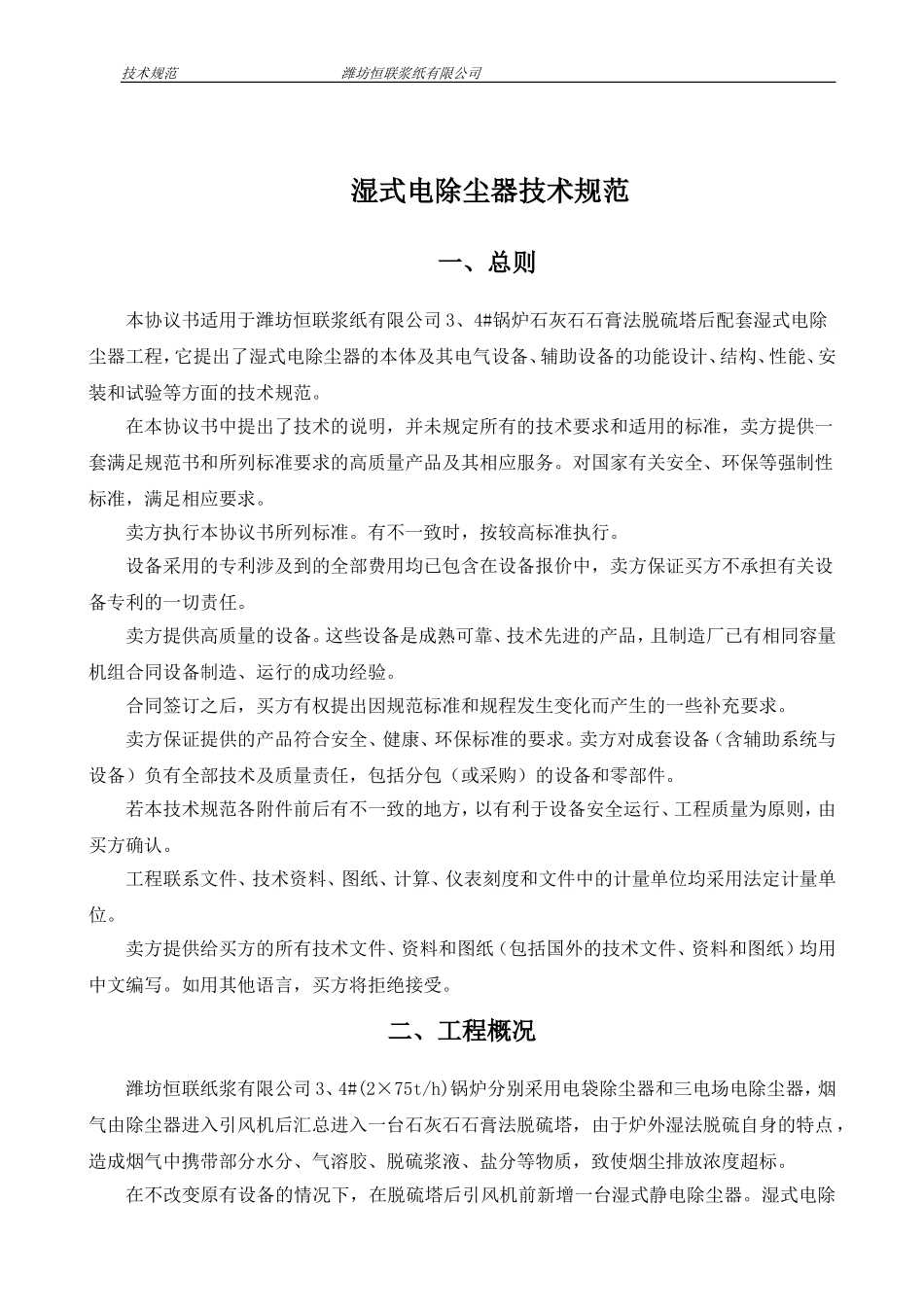

技术规范潍坊恒联浆纸有限公司湿式电除尘器技术规范一、总则本协议书适用于潍坊恒联浆纸有限公司3、4#锅炉石灰石石膏法脱硫塔后配套湿式电除尘器工程，它提出了湿式电除尘器的本体及其电气设备、辅助设备的功能设计、结构、性能、安装和试验等方面的技术规范。在本协议书中提出了技术的说明，并未规定所有的技术要求和适用的标准，卖方提供一套满足规范书和所列标准要求的高质量产品及其相应服务。对国家有关安全、环保等强制性标准，满足相应要求。卖方执行本协议书所列标准。有不一致时，按较高标准执行。设备采用的专利涉及到的全部费用均已包含在设备报价中，卖方保证买方不承担有关设备专利的一切责任。卖方提供高质量的设备。这些设备是成熟可靠、技术先进的产品，且制造厂已有相同容量机组合同设备制造、运行的成功经验。合同签订之后，买方有权提出因规范标准和规程发生变化而产生的一些补充要求。卖方保证提供的产品符合安全、健康、环保标准的要求。卖方对成套设备（含辅助系统与设备）负有全部技术及质量责任，包括分包（或采购）的设备和零部件。若本技术规范各附件前后有不一致的地方，以有利于设备安全运行、工程质量为原则，由买方确认。工程联系文件、技术资料、图纸、计算、仪表刻度和文件中的计量单位均采用法定计量单位。卖方提供给买方的所有技术文件、资料和图纸（包括国外的技术文件、资料和图纸）均用中文编写。如用其他语言，买方将拒绝接受。二、工程概况潍坊恒联纸浆有限公司3、4#(2×75t/h)锅炉分别采用电袋除尘器和三电场电除尘器，烟气由除尘器进入引风机后汇总进入一台石灰石石膏法脱硫塔，由于炉外湿法脱硫自身的特点，造成烟气中携带部分水分、气溶胶、脱硫浆液、盐分等物质，致使烟尘排放浓度超标。在不改变原有设备的情况下，在脱硫塔后引风机前新增一台湿式静电除尘器。湿式电除尘器作为烟气处理的最终精处理装置，使得出口粉尘排放浓度在20mg/Nm3以下，同时湿式电除尘器也可以作为脱除湿法脱硫塔后逃逸的酸水雾的电除雾器。1、除尘器性能及结构参数如下：1.1基本参数1.1.13#炉电袋除尘器设计参数：静电（预）除尘设备基本技术参数序号项目单位内容1除尘设备出口烟气浓度mg/Nm3302本体总阻力Pa≤12003本体漏风率%≤34设计效率%≥99.885稳定运行效率%99.886壳体设计压力KPa±67室数/电场数个1/18有效断面积/有效长度m2/m60/3.6329长、高比m/m3.632/9.510同极间距mm45011单个电场长度/有效宽度m/m3.632/6.312阳极板型式/材料/厚度mmBE板/SOCC/1.213阴极线型式/材料/总长度mCS20A针刺线14比集尘面积m2/m3/s20.8315趋进速度cm/s7.9016烟气流速m/s0.7817烟气在电场内停留时间s4.6928通道数量个1419每台除尘设备绝缘子数量个420阳极振打方式顶部电磁振打21阴极振打方式顶部电磁振打22振打电机的型号、数量、功率7.5KW23整流变压器型号、额定容量kVA0.6A/72KV(利旧)24每台除尘设备配整流变压器台数台125整流变压器重量t～1.526整流变压器适用的海拔高度/环境温度m/℃1000/±4027设备总重量t/布袋除尘设备基本技术参数第2页序号项目单位卖方提供的内容1布袋除尘设备出口烟气浓度mg/Nm3302本体总阻力Pa≤12003本体漏风率%≤24壳体设计压力kPa65每台炉除尘设备室数/单元数个/个2/16过滤面积m2/炉24647过滤速度m/min1.138滤袋质量g/m26009滤袋规格￠160×700010滤袋数量条70011滤袋允许连续使用温度℃16012滤袋允许最高使用温度及年允许时间℃/h190/113滤笼材质Q23514滤笼规格～￠155×697015滤布纺织工艺针刺16滤布（如为混纺）配方、工艺（50%PPS+50%PTFE）纤维+PTFE基布17滤布缝制工艺MpaPTFE线三线缝制28滤笼防腐处理工艺有机硅喷涂19滤袋固定及密封方式不锈钢弹簧胀圈20清灰方式脉冲清灰21清灰气源固体颗粒≤1um含油量≤0.1mg22气源品质3,3,523清灰气源压力Mpa0.2~0.324耗气量Nm3/min2.025电磁脉冲阀型式及规格4寸26电磁脉冲阀数量2827机械开阀时间sec0.228每台炉除尘设备灰斗数329垂直于气流方向灰斗积灰不均匀系数1.530平行于气流方向灰斗积灰不均匀系数1.531灰斗料位计形式/数量332灰斗接口尺寸mm利旧第3页序号项目单位卖方提供的内容33本体保温层...
