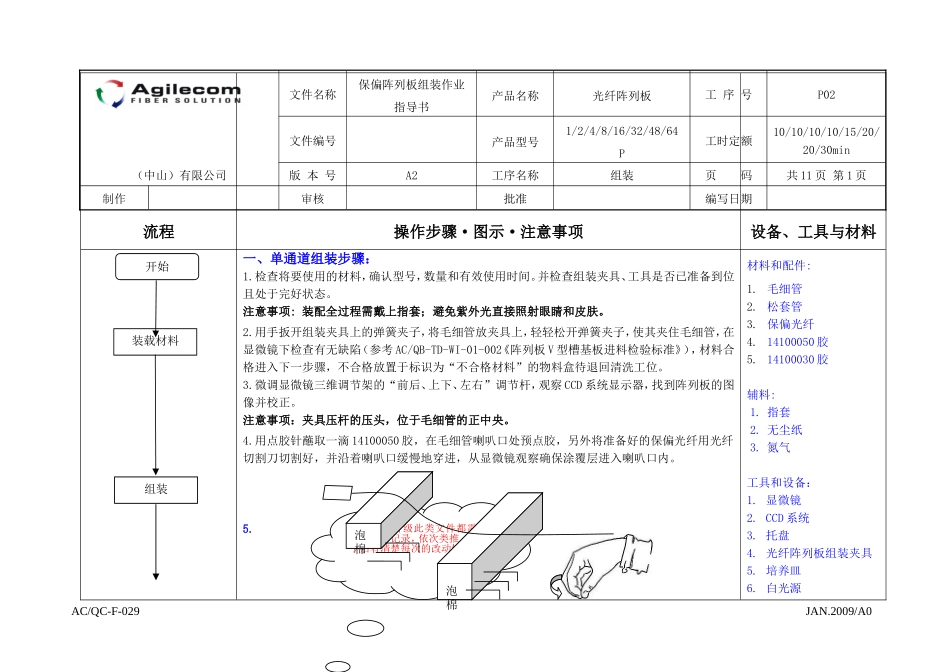

保偏阵列板组装作业指导书VIP专享VIP免费

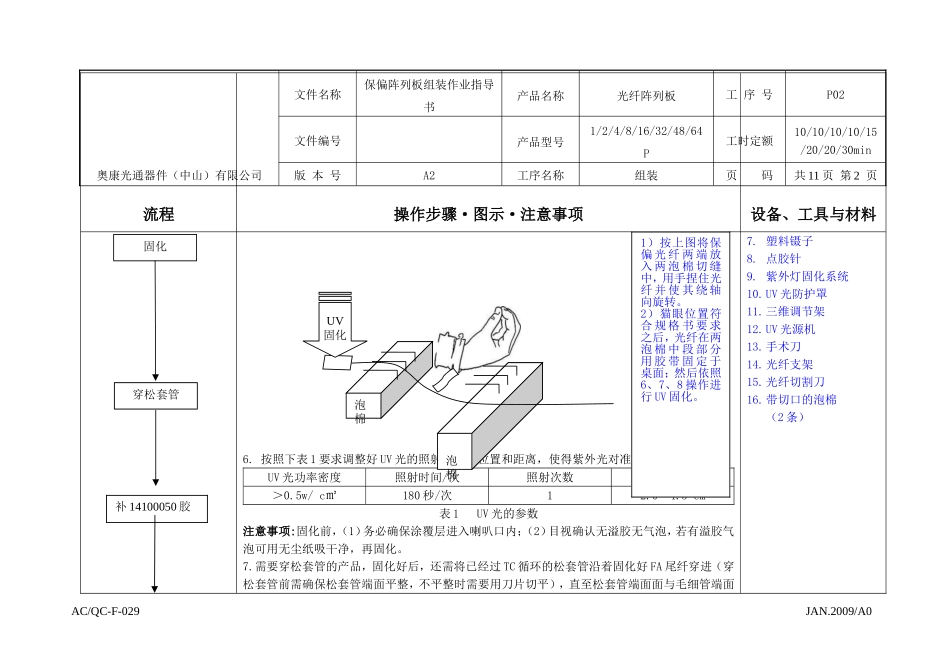

流程操作步骤·图示·注意事项设备、工具与材料一、单通道组装步骤：1.检查将要使用的材料，确认型号，数量和有效使用时间。并检查组装夹具、工具是否已准备到位且处于完好状态。注意事项:装配全过程需戴上指套；避免紫外光直接照射眼睛和皮肤。2.用手扳开组装夹具上的弹簧夹子，将毛细管放夹具上，轻轻松开弹簧夹子，使其夹住毛细管，在显微镜下检查有无缺陷（参考AC/QB-TD-WI-01-002《阵列板V型槽基板进料检验标准》），材料合格进入下一步骤，不合格放置于标识为“不合格材料”的物料盒待退回清洗工位。3.微调显微镜三维调节架的“前后、上下、左右”调节杆，观察CCD系统显示器，找到阵列板的图像并校正。注意事项：夹具压杆的压头，位于毛细管的正中央。4.用点胶针蘸取一滴14100050胶，在毛细管喇叭口处预点胶，另外将准备好的保偏光纤用光纤切割刀切割好，并沿着喇叭口缓慢地穿进，从显微镜观察确保涂覆层进入喇叭口内。5.材料和配件:1.毛细管2.松套管3.保偏光纤4.14100050胶5.14100030胶辅料:1.指套2.无尘纸3.氮气工具和设备：1.显微镜2.CCD系统3.托盘4.光纤阵列板组装夹具5.培养皿6.白光源AC/QC-F-029JAN.2009/A0文件名称保偏阵列板组装作业指导书产品名称光纤阵列板工序号P02文件编号产品型号1/2/4/8/16/32/48/64P工时定额10/10/10/10/15/20/20/30min（中山）有限公司版本号A2工序名称组装页码共11页第1页制作审核批准编写日期生效或者升级此类文件都需要有修订记录，依次类推。便于后者清楚每次的改动情况。开始装载材料组装泡棉泡棉流程操作步骤·图示·注意事项设备、工具与材料6.按照下表1要求调整好UV光的照射时间、位置和距离，使得紫外光对准毛细管。UV光功率密度照射时间/次照射次数照射距离＞0.5w/c㎡180秒/次12.0—4.5cm表1UV光的参数注意事项:固化前，（1）务必确保涂覆层进入喇叭口内；（2）目视确认无溢胶无气泡，若有溢胶气泡可用无尘纸吸干净，再固化。7.需要穿松套管的产品，固化好后，还需将已经过TC循环的松套管沿着固化好FA尾纤穿进（穿松套管前需确保松套管端面平整，不平整时需要用刀片切平），直至松套管端面面与毛细管端面7.塑料镊子8.点胶针9.紫外灯固化系统10.UV光防护罩11.三维调节架12.UV光源机13.手术刀14.光纤支架15.光纤切割刀16.带切口的泡棉（2条）AC/QC-F-029JAN.2009/A0文件名称保偏阵列板组装作业指导书产品名称光纤阵列板工序号P02文件编号产品型号1/2/4/8/16/32/48/64P工时定额10/10/10/10/15/20/20/30min奥康光通器件（中山）有限公司版本号A2工序名称组装页码共11页第2页固化穿松套管补14100050胶泡棉泡棉UV固化1）按上图将保偏光纤两端放入两泡棉切缝中，用手捏住光纤并使其绕轴向旋转。2）猫眼位置符合规格书要求之后，光纤在两泡棉中段部分用胶带固定于桌面；然后依照6、7、8操作进行UV固化。流程操作步骤·图示·注意事项设备、工具与材料持平，之间的缝隙必须小于0.45mm，再用胶带将光纤及松套管固定好。8.固定好后，用点胶针蘸取一滴14100050胶，在毛细管喇叭口处预点胶，胶低于或与喇叭口持平，能将裸光纤与松套管开口封住即可（目的是不让后面14100030胶被虹吸进松套管），按6中操作UV固化；将产品固定在图1夹具上，用点胶针蘸取一滴14100030胶，在松套管与毛细管接口处补胶，确保14100030胶在该处呈现平滑的锥形,胶的界限：1.0~2.0mm，如图2所示。注意事项：目视确认补胶处无气泡，毛细管外壁上无粘胶，若有气泡、粘胶可以用无尘纸吸干净。图1产品固定在夹具上待点14100030胶图2胶的界限9.将带松套管的产品及夹具放进85℃烤箱加热固化2小时。10.固化好，将产品整齐放到运输盘内待进下一工序。（注意产品烘烤及TC期间单通道阵列板尾纤不能缠绕、挤压在一起）材料和配件:1.V型槽基板AC/QC-F-029JAN.2009/A0文件名称保偏阵列板组装作业指导书产品名称光纤阵列板工序号P02文件编号产品型号1/2/4/8/16/32/48/64P工时定额10/10/10/10/15/20/20/30min奥康光通器件（中山）有限公司版本号A2工序名称组装页码共11页第3页固化结束流程操作步骤·图示·注意事项设备、工具与材料二、多通道的组装步骤：（一）装配1.检查将要使用的材...
