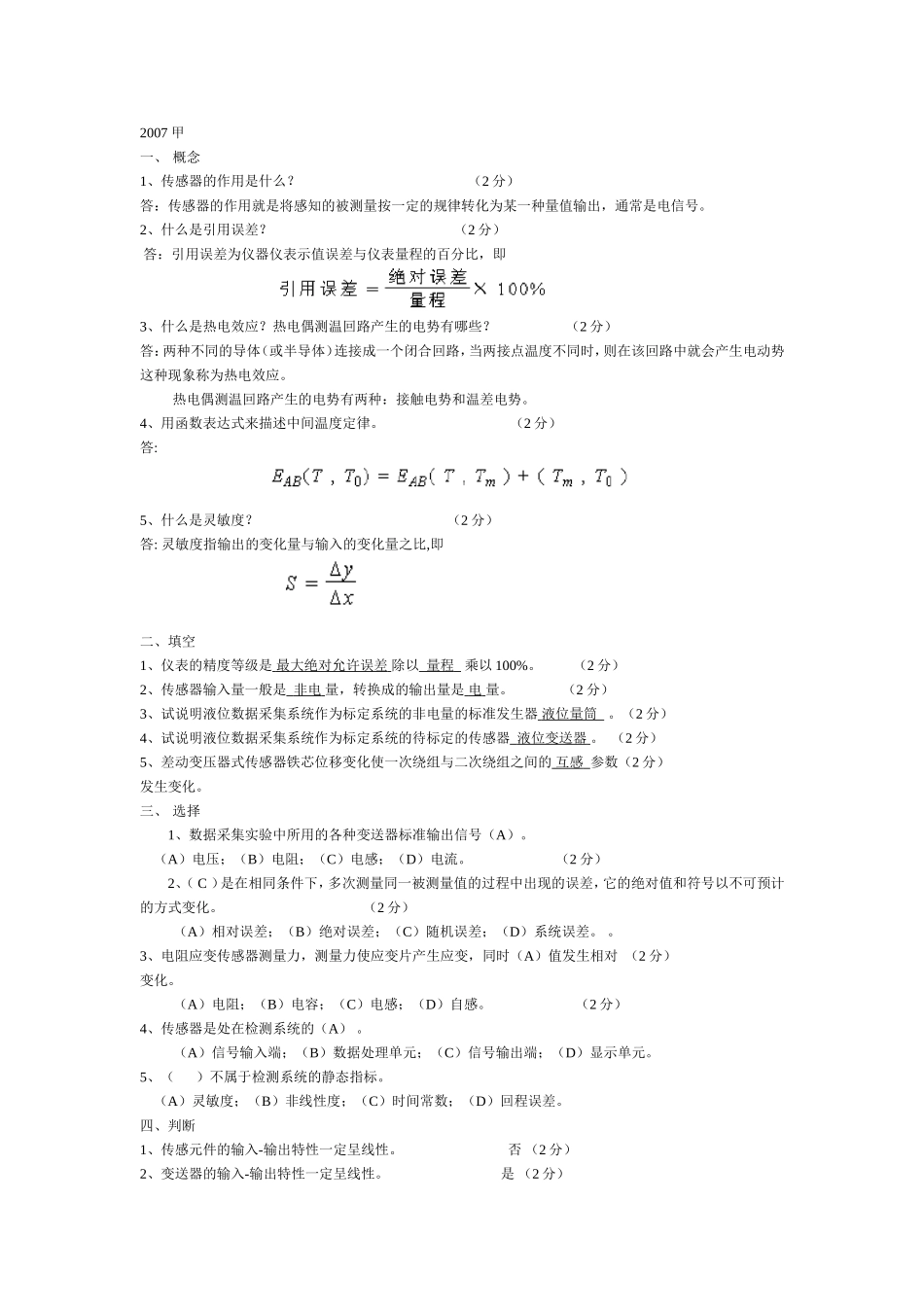

2007甲一、概念1、传感器的作用是什么？（2分）答：传感器的作用就是将感知的被测量按一定的规律转化为某一种量值输出，通常是电信号。2、什么是引用误差？（2分）答：引用误差为仪器仪表示值误差与仪表量程的百分比，即3、什么是热电效应？热电偶测温回路产生的电势有哪些？（2分）答：两种不同的导体（或半导体）连接成一个闭合回路，当两接点温度不同时，则在该回路中就会产生电动势这种现象称为热电效应。热电偶测温回路产生的电势有两种：接触电势和温差电势。4、用函数表达式来描述中间温度定律。（2分）答:5、什么是灵敏度？（2分）答:灵敏度指输出的变化量与输入的变化量之比,即二、填空1、仪表的精度等级是最大绝对允许误差除以量程乘以100%。（2分）2、传感器输入量一般是非电量，转换成的输出量是电量。（2分）3、试说明液位数据采集系统作为标定系统的非电量的标准发生器液位量筒。（2分）4、试说明液位数据采集系统作为标定系统的待标定的传感器液位变送器。（2分）5、差动变压器式传感器铁芯位移变化使一次绕组与二次绕组之间的互感参数（2分）发生变化。三、选择1、数据采集实验中所用的各种变送器标准输出信号（A）。（A）电压；（B）电阻；（C）电感；（D）电流。（2分）2、（C）是在相同条件下，多次测量同一被测量值的过程中出现的误差，它的绝对值和符号以不可预计的方式变化。（2分）（A）相对误差；（B）绝对误差；（C）随机误差；（D）系统误差。。3、电阻应变传感器测量力，测量力使应变片产生应变，同时（A）值发生相对（2分）变化。（A）电阻；（B）电容；（C）电感；（D）自感。（2分）4、传感器是处在检测系统的（A）。（A）信号输入端；（B）数据处理单元；（C）信号输出端；（D）显示单元。5、（）不属于检测系统的静态指标。（A）灵敏度；（B）非线性度；（C）时间常数；（D）回程误差。四、判断1、传感元件的输入-输出特性一定呈线性。否（2分）2、变送器的输入-输出特性一定呈线性。是（2分）3、电阻应变片发生的应变是属于电量变化。否（2分）4、应变片的电阻发生变化是属于电量变化。是（2分）5、自感式电感传感器的测量电路是采用交流供电的电桥电路。是（2分）五、简述（10分）概述压力数据采集实验的主要测量原理。以压力变送器为标准检测仪器，来检测压力表的性线度。将压力变送器输出的电压信号值vi换算成压力测量值pi，并与对应压力表示值pi'比较，纪录每点一组测试值；p1、p1'，p2、p2'，p3、p3'，…，pn、pn'。找出pi－pi'最大一组测试差值作为最大非线性绝对误差示值ΔLmax=pi－pi'。其中γL——线性度（非线性误差）；ΔLmax——最大非线性绝对误差示值；YFS——压力表量程。六、论证：（20分）现有A、B两个不同输出信号形式的压力传感器，A输出直流电压信号V0，B输出直流电流信号I0，可分别经信号线接到显示仪表。设信号传输线的电阻为RL，显示仪表信号输入电阻为Ri、输入电压为Vi。请用电路分析的方法，讨论最好选用哪个压力传感器。如图1所示。答：分析图1（a）的电路有以下关系式：由(1)、（2）式可得（3）式：从（3）式可看出，显示仪表的输入电压Vi的大小与信号线的电阻RL有关，电阻RL越大，输入电压Vi越小。分析图1（b）的电路有以下关系式：从（5）式可看出，显示仪表的输入电压Vi的大小与信号线的电阻RL无关。由上述分析可知，B传感器输出直流电流信号I0为恒流源，在信号线中传输无衰减与损耗，所以最好选B传感器。七、计算（10分）已知下表是所测的液位数据采集实验的一组数据。其中Di表示液位，是液位传感器的输入量；Vi表示与液位相对应的电压值，是液位传感器的输出量。液位Di与电压Vi最终标定结果用以下公式表示，即Vi=kDi'+b(1)求：k值和b值结合实验具体说明k值和b值分别表征什么实际意义？。将表格中的零点值：Di=0，Vi=1.7406代入（1）式中，求出b=1.7406。k值是表征液位变送器输出量与输入量的比值，即灵敏度。b值是表征液位变送器的输出量与输入量初始点的数值不相同，即特性直线不经过坐标原点。八、应用（共20分，每题10分）下图由C型弹簧管与差动变压器组成的两环节传感器检测系统，各环节在规定的检测范围内...
