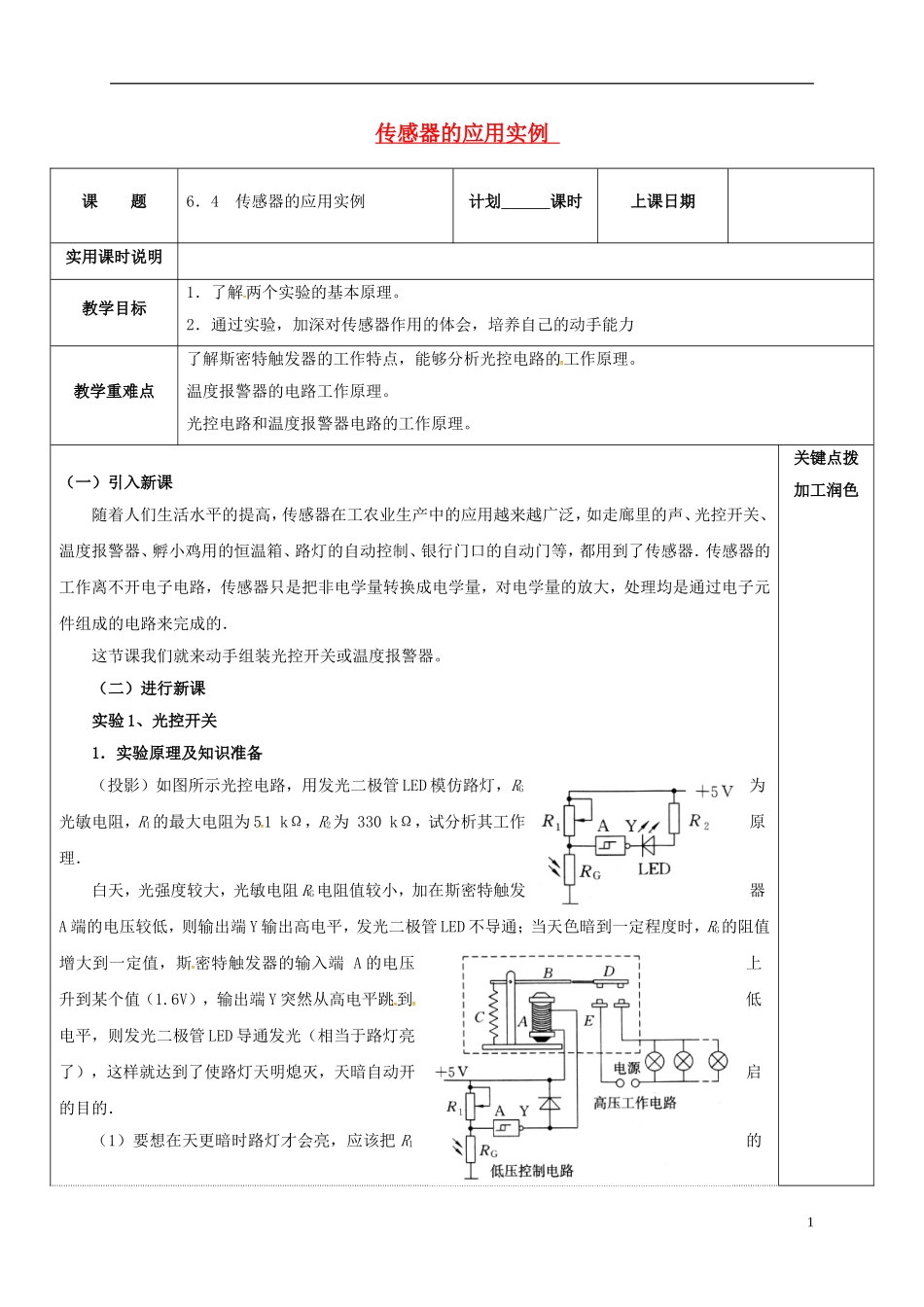

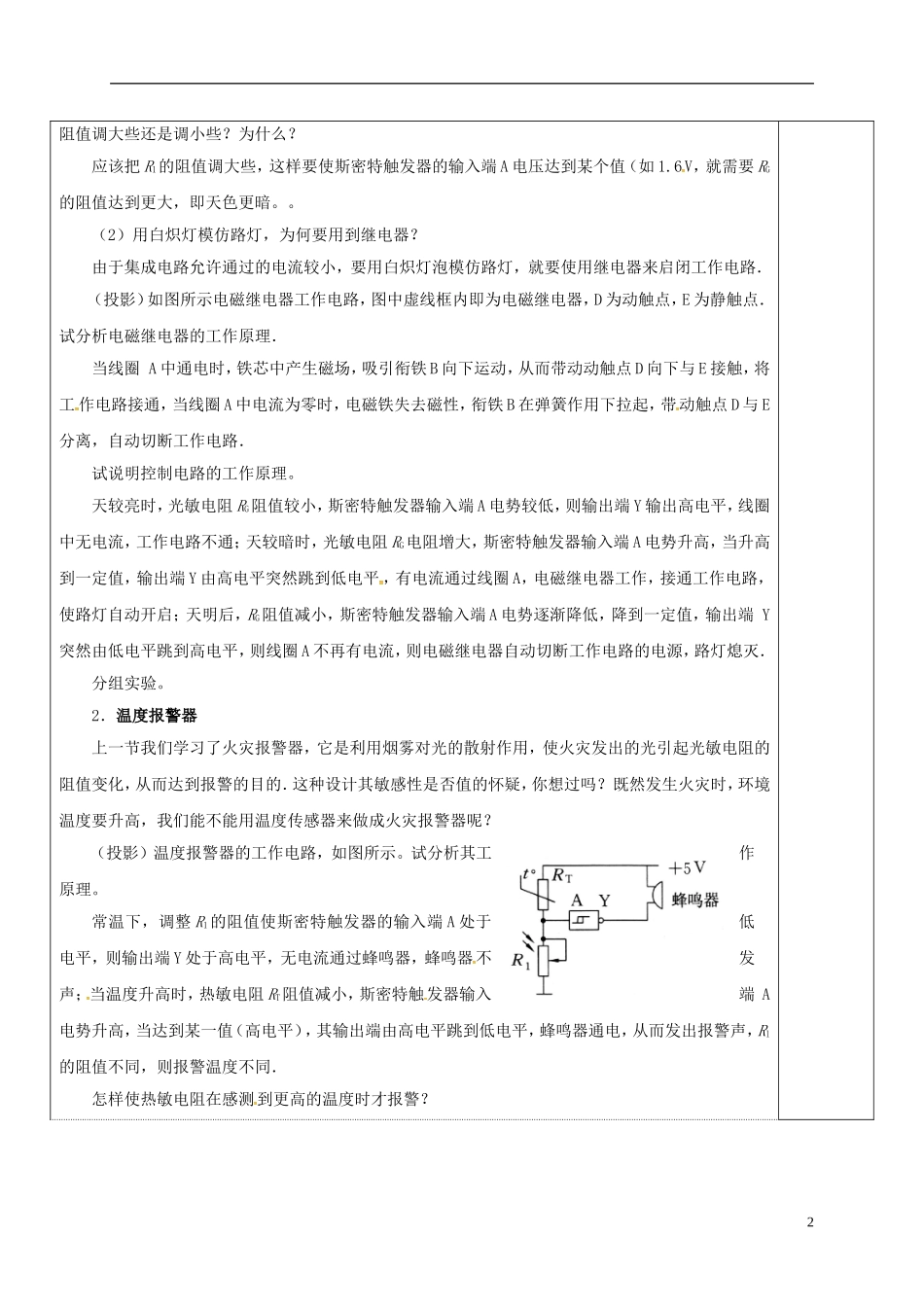

传感器的应用实例 课 题6．4 传感器的应用实例计划 课时上课日期实用课时说明教学目标1．了解两个实验的基本原理。2．通过实验，加深对传感器作用的体会，培养自己的动手能力教学重难点了解斯密特触发器的工作特点，能够分析光控电路的工作原理。温度报警器的电路工作原理。光控电路和温度报警器电路的工作原理。（一）引入新课随着人们生活水平的提高，传感器在工农业生产中的应用越来越广泛，如走廊里的声、光控开关、温度报警器、孵小鸡用的恒温箱、路灯的自动控制、银行门口的自动门等，都用到了传感器．传感器的工作离不开电子电路，传感器只是把非电学量转换成电学量，对电学量的放大，处理均是通过电子元件组成的电路来完成的．这节课我们就来动手组装光控开关或温度报警器。（二）进行新课实验 1、光控开关1．实验原理及知识准备（投影）如图所示光控电路，用发光二极管 LED 模仿路灯，RG为光敏电阻，R1的最大电阻为 51 kΩ，R2为 330 kΩ，试分析其工作原理．白天，光强度较大，光敏电阻 RG电阻值较小，加在斯密特触发器A 端的电压较低，则输出端 Y 输出高电平，发光二极管 LED 不导通；当天色暗到一定程度时，RG的阻值增大到一定值，斯 密特触发器的输入端 A 的电压上升到某个值（1.6V），输出端 Y 突然从高电平跳到低电平，则发光二极管 LED 导通发光（相当于路灯亮了），这样就达到了使路灯天明熄灭，天暗自动开启的目的．（1）要想在天更暗时路灯才会亮，应该把 R1的关键点拨加工润色1阻值调大些还是调小些？为什么？应该把 R1的阻值调大些，这样要使斯密特触发器的输入端 A 电压达到某个值（如 1.6V，就需要 RG的阻值达到更大，即天色更暗。。（2）用白炽灯模仿路灯，为何要用到继电器？由于集成电路允许通过的电流较小，要用白炽灯泡模仿路灯，就要使用继电器来启闭工作电路．（投影）如图所示电磁继电器工作电路，图中虚线框内即为电磁继电器，D 为动触点，E 为静触点．试分析电磁继电器的工作原理．当线圈 A 中通电时，铁芯中产生磁场，吸引衔铁 B 向下运动，从而带动动触点 D 向下与 E 接触，将工 作电路接通，当线圈 A 中电流为零时，电磁铁失去磁性，衔铁 B 在弹簧作用下拉起，带动触点 D 与 E分离，自动切断工作电路．试说明控制电路的工作原理。天较亮时，光敏电阻 RG阻值较小，斯密特触发器输入端 A 电势较低，则输出端 Y 输出高电平，线圈中无电流，工作电路不通；...
