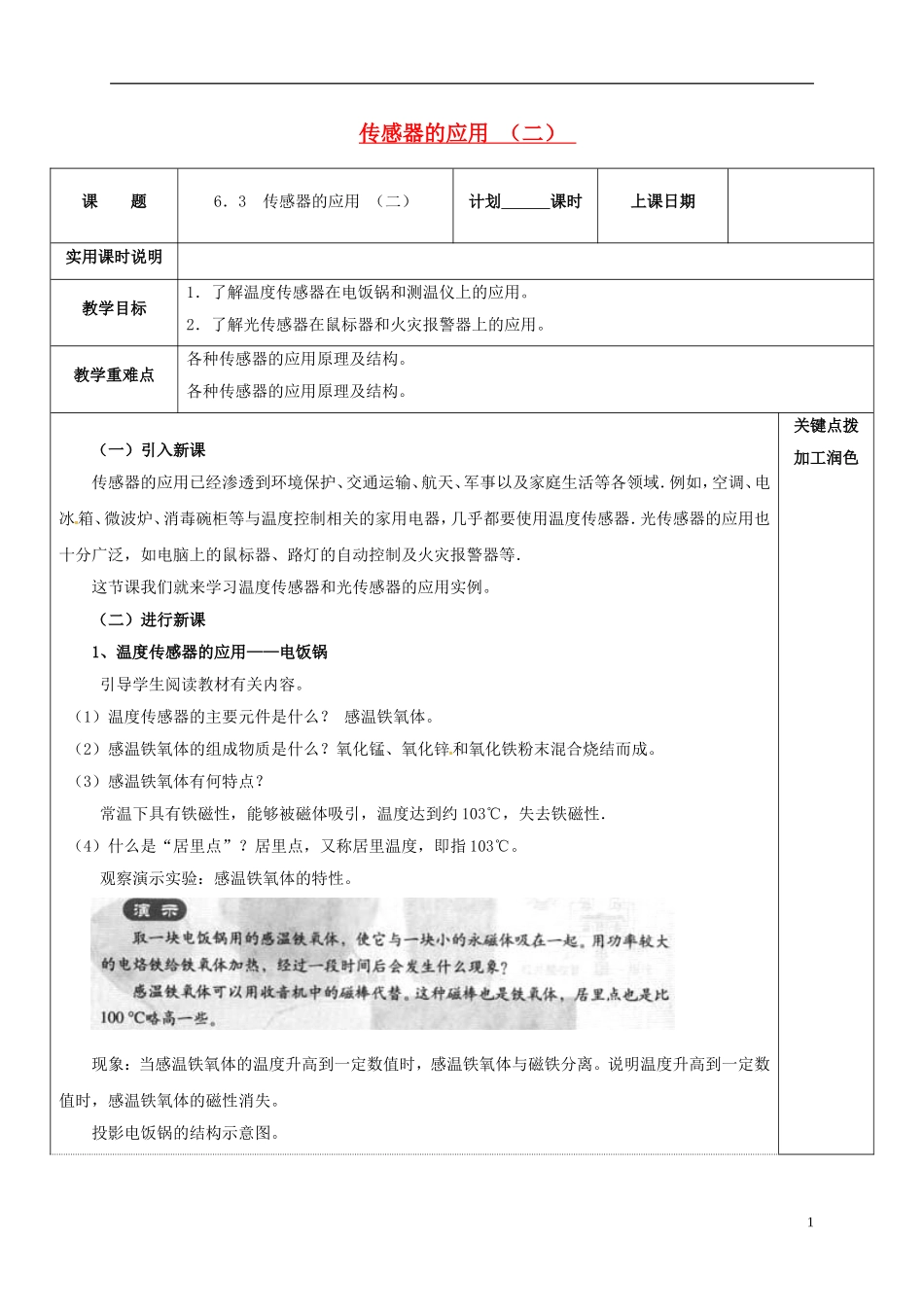

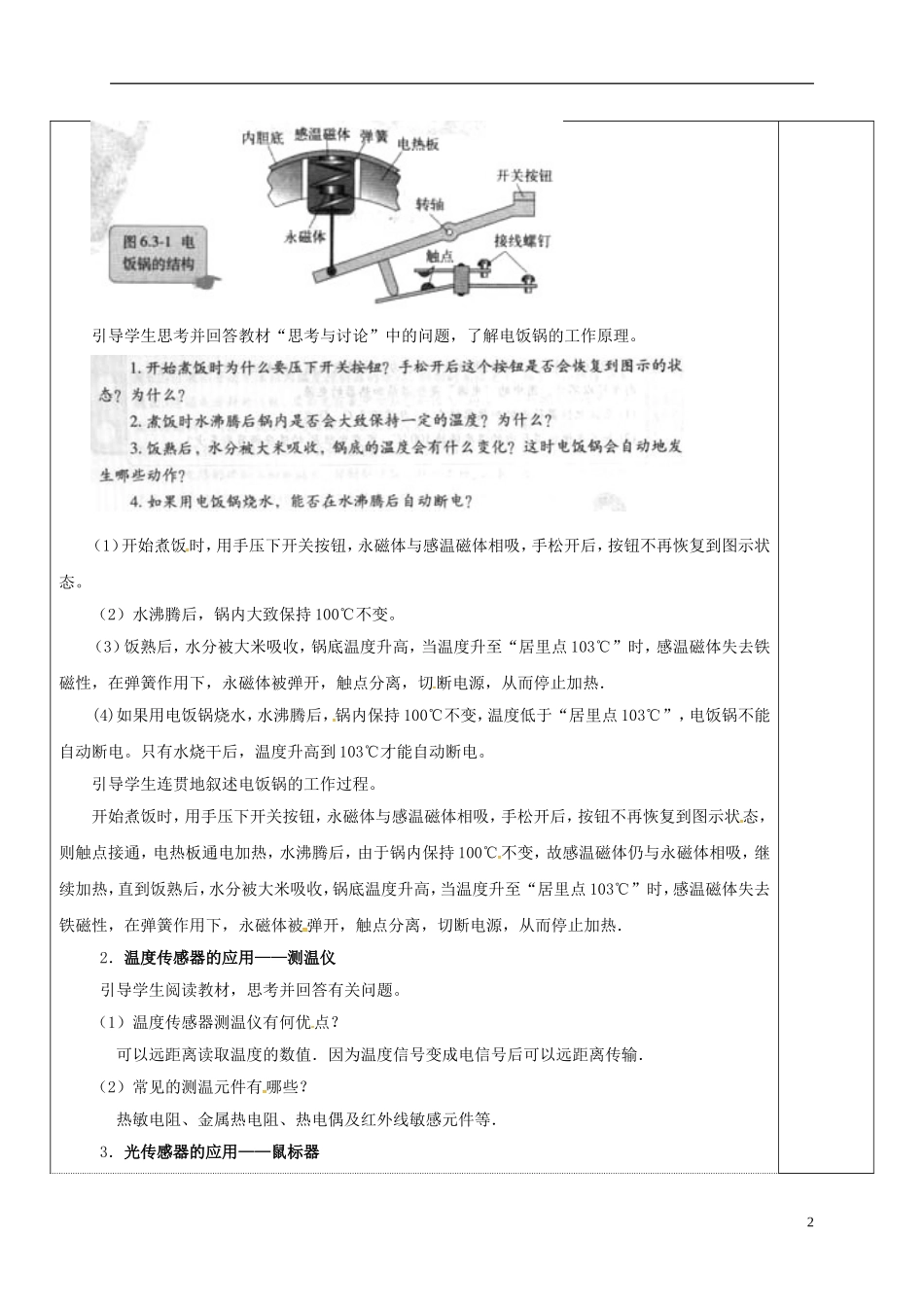

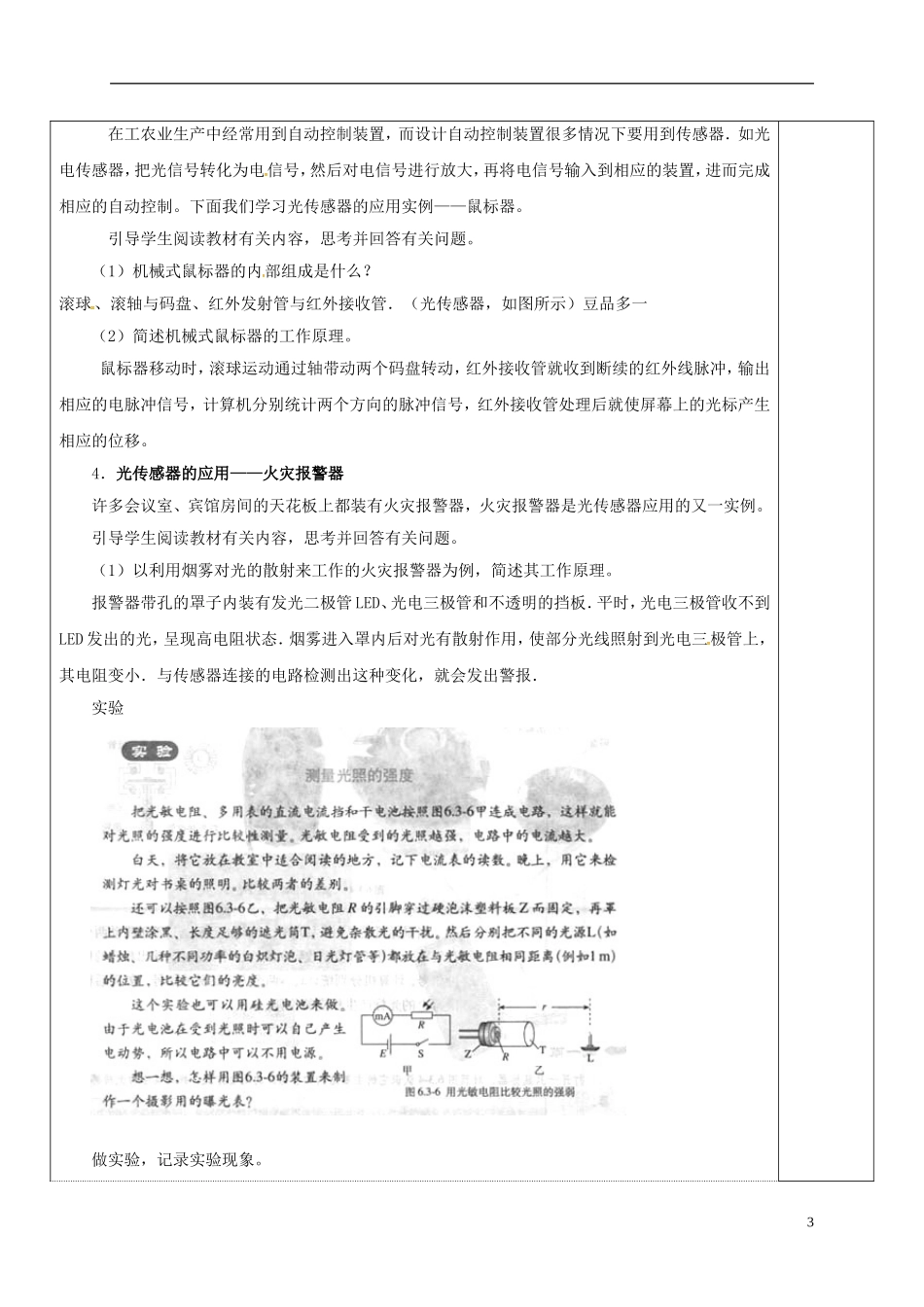

传感器的应用 （二） 课 题6．3 传感器的应用 （二）计划 课时上课日期实用课时说明教学目标1．了解温度传感器在电饭锅和测温仪上的应用。2．了解光传感器在鼠标器和火灾报警器上的应用。教学重难点各种传感器的应用原理及结构。各种传感器的应用原理及结构。（一）引入新课传感器的应用已经渗透到环境保护、交通运输、航天、军事以及家庭生活等各领域．例如，空调、电冰箱、微波炉、消毒碗柜等与温度控制相关的家用电器，几乎都要使用温度传感器．光传感器的应用也十分广泛，如电脑上的鼠标器、路灯的自动控制及火灾报警器等．这节课我们就来学习温度传感器和光传感器的应用实例。（二）进行新课1、温度传感器的应用——电饭锅引导学生阅读教材有关内容。（1）温度传感器的主要元件是什么？ 感温铁氧体。（2）感温铁氧体的组成物质是什么？氧化锰、氧化锌和氧化铁粉末混合烧结而成。（3）感温铁氧体有何特点？常温下具有铁磁性，能够被磁体吸引，温度达到约 103℃，失去铁磁性．（4）什么是“居里点”？居里点，又称居里温度，即指 103℃。观察演示实验：感温铁氧体的特性。现象：当感温铁氧体的温度升高到一定数值时，感温铁氧体与磁铁分离。说明温度升高到一定数值时，感温铁氧体的磁性消失。投影电饭锅的结构示意图。关键点拨加工润色1引导学生思考并回答教材“思考与讨论”中的问题，了解电饭锅的工作原理。（1）开始煮饭时，用手压下开关按钮，永磁体与感温磁体相吸，手松开后，按钮不再恢复到图示状态。（2）水沸腾后，锅内大致保持 100℃不变。（3）饭熟后，水分被大米吸收，锅底温度升高，当温度升至“居里点 103℃”时，感温磁体失去铁磁性，在弹簧作用下，永磁体被弹开，触点分离，切断电源，从而停止加热．(4)如果用电饭锅烧水，水沸腾后，锅内保持 100℃不变，温度低于“居里点 103℃”，电饭锅不能自动断电。只有水烧干后，温度升高到 103℃才能自动断电。引导学生连贯地叙述电饭锅的工作过程。开始煮饭时，用手压下开关按钮，永磁体与感温磁体相吸，手松开后，按钮不再恢复到图示状态，则触点接通，电热板通电加热，水沸腾后，由于锅内保持 100℃不变，故感温磁体仍与永磁体相吸，继续加热，直到饭熟后，水分被大米吸收，锅底温度升高，当温度升至“居里点 103℃”时，感温磁体失去铁磁性，在弹簧作用下，永磁体被 弹开，触点分离，切断电源，从而停止加热．2．温度传感器的应用——测温仪引导学生阅读教材，思考...
