传感器的安装标准VIP免费

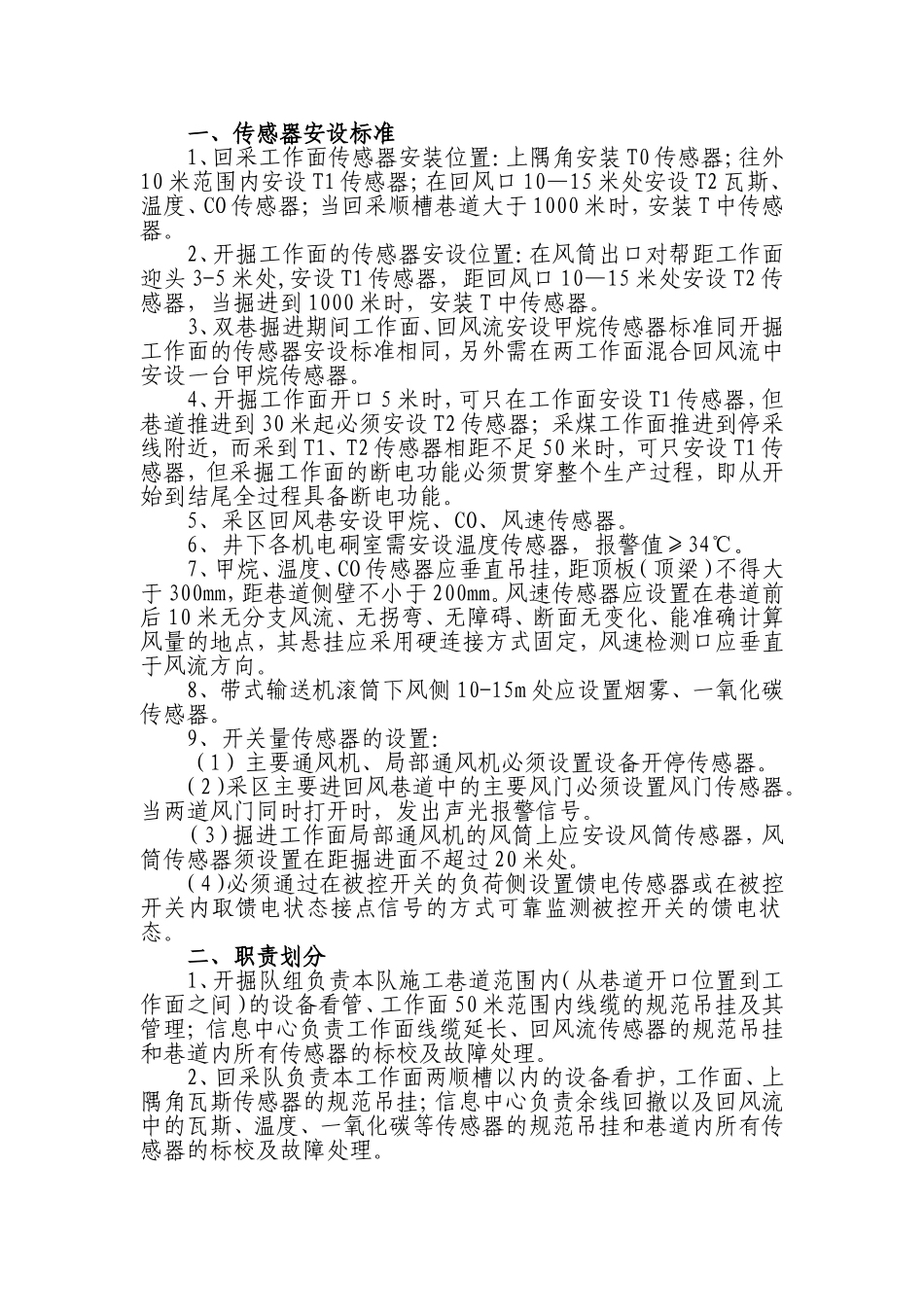

一、传感器安设标准1、回采工作面传感器安装位置：上隅角安装T0传感器；往外10米范围内安设T1传感器；在回风口10—15米处安设T2瓦斯、温度、CO传感器；当回采顺槽巷道大于1000米时，安装T中传感器。2、开掘工作面的传感器安设位置：在风筒出口对帮距工作面迎头3-5米处,安设T1传感器，距回风口10—15米处安设T2传感器，当掘进到1000米时，安装T中传感器。3、双巷掘进期间工作面、回风流安设甲烷传感器标准同开掘工作面的传感器安设标准相同，另外需在两工作面混合回风流中安设一台甲烷传感器。4、开掘工作面开口5米时，可只在工作面安设T1传感器，但巷道推进到30米起必须安设T2传感器；采煤工作面推进到停采线附近，而采到T1、T2传感器相距不足50米时，可只安设T1传感器，但采掘工作面的断电功能必须贯穿整个生产过程，即从开始到结尾全过程具备断电功能。5、采区回风巷安设甲烷、CO、风速传感器。6、井下各机电硐室需安设温度传感器，报警值≥34℃。7、甲烷、温度、CO传感器应垂直吊挂，距顶板（顶梁）不得大于300mm，距巷道侧壁不小于200mm。风速传感器应设置在巷道前后10米无分支风流、无拐弯、无障碍、断面无变化、能准确计算风量的地点，其悬挂应采用硬连接方式固定，风速检测口应垂直于风流方向。8、带式输送机滚筒下风侧10-15m处应设置烟雾、一氧化碳传感器。9、开关量传感器的设置：（1）主要通风机、局部通风机必须设置设备开停传感器。（2）采区主要进回风巷道中的主要风门必须设置风门传感器。当两道风门同时打开时，发出声光报警信号。（3）掘进工作面局部通风机的风筒上应安设风筒传感器，风筒传感器须设置在距掘进面不超过20米处。（4）必须通过在被控开关的负荷侧设置馈电传感器或在被控开关内取馈电状态接点信号的方式可靠监测被控开关的馈电状态。二、职责划分1、开掘队组负责本队施工巷道范围内（从巷道开口位置到工作面之间）的设备看管、工作面50米范围内线缆的规范吊挂及其管理；信息中心负责工作面线缆延长、回风流传感器的规范吊挂和巷道内所有传感器的标校及故障处理。2、回采队负责本工作面两顺槽以内的设备看护，工作面、上隅角瓦斯传感器的规范吊挂；信息中心负责余线回撤以及回风流中的瓦斯、温度、一氧化碳等传感器的规范吊挂和巷道内所有传感器的标校及故障处理。3、安装在机电峒室、压风机房、中央水泵房等监控设备由所辖单位负责看护管理，信息中心负责安装维护。4、监控设备安装调试正常后，信息中心与使用单位进行联合验收，并办理相应移交手续，移交手续上要注明监控设备的名称台数、线路规格、长度、接线盒数量、安装维护标准等，对不符合标准的设备或线路，使用管理单位有权不予接收。5、信息中心对井下所有甲烷、CO传感器至少每隔七天使用标准气样和空气样标校一次，断电功能、显示误差在标校时一并测试，并做好标校和测试记录。确保显示准确、断电可靠、断电范围符合要求，任何人不得私自甩掉断电功能，变更断电值及断电范围。6、瓦检员每次巡回检查时，要对所辖范围内的瓦斯探头的悬挂位置和显示数据进行检查与监督，显示数值应填写在巡回图表和井下记录牌上，若探头显示与实测数值误差超过允许范围时，应及时汇报通风调度和监控值机房，信息中心负责安排维护人员核实与标校。7、监控值机房接到瓦检员汇报后，信息中心应立即派人前往处理，现场不能处理的，必须在4小时内更换探头，在探头故障期间瓦检员应坚守岗位，随时测量和观察现场瓦斯变化，故障处理完毕前，严禁生产；如瓦斯超限及时停止工作面的生产，等瓦斯浓度降至0.8%以下再恢复生产。8、采掘开生产队组不得碰撞、挤压瓦斯监控设施，工作面的线路不得拖落到巷道底板上；信息中心人员负责管辖区域的瓦斯传感器要及时随工作面推进而移位，认真管理工作面的监控设备探头吊挂要标准，监控线路要及时维护；炮掘工作面放炮前应采取必要的措施，保护好探头或将探头临时移到安全的地点；开掘工作面喷浆作业时，不得将喷浆料喷射到探头上，不得堵塞探头气孔，对监控监测线要做好保护。9、开掘工作面因巷道延伸需要延伸监控线路时，应提前一天通知信息中心；采煤工作面随着生产进度的推进，...
