传感器工作原理VIP免费

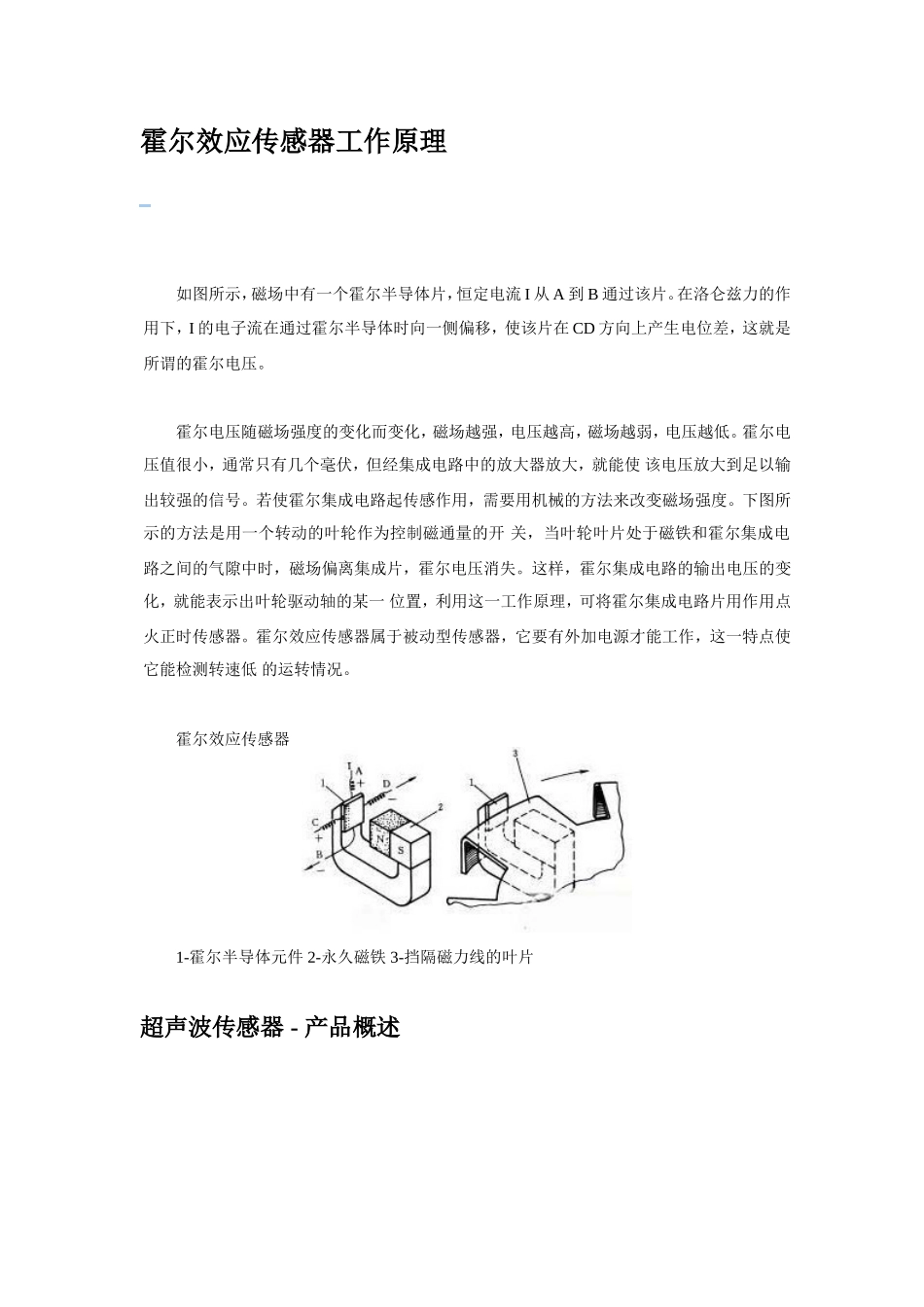

霍尔效应传感器工作原理如图所示，磁场中有一个霍尔半导体片，恒定电流I从A到B通过该片。在洛仑兹力的作用下，I的电子流在通过霍尔半导体时向一侧偏移，使该片在CD方向上产生电位差，这就是所谓的霍尔电压。霍尔电压随磁场强度的变化而变化，磁场越强，电压越高，磁场越弱，电压越低。霍尔电压值很小，通常只有几个毫伏，但经集成电路中的放大器放大，就能使该电压放大到足以输出较强的信号。若使霍尔集成电路起传感作用，需要用机械的方法来改变磁场强度。下图所示的方法是用一个转动的叶轮作为控制磁通量的开关，当叶轮叶片处于磁铁和霍尔集成电路之间的气隙中时，磁场偏离集成片，霍尔电压消失。这样，霍尔集成电路的输出电压的变化，就能表示出叶轮驱动轴的某一位置，利用这一工作原理，可将霍尔集成电路片用作用点火正时传感器。霍尔效应传感器属于被动型传感器，它要有外加电源才能工作，这一特点使它能检测转速低的运转情况。霍尔效应传感器1-霍尔半导体元件2-永久磁铁3-挡隔磁力线的叶片超声波传感器-产品概述超声波传感器以超声波作为检测手段，必须产生超声波和接收超声波。完成这种功能的装置就是超声波传感器，习惯上称为超声换能器，或者超声探头。超声波探头主要由压电晶片组成，既可以发射超声波，也可以接收超声波。小功率超声探头多作探测作用。它有许多不同的结构，可分直探头（纵波）、斜探头（横波）、表面波探头（表面波）、兰姆波探头（兰姆波）、双探头（一个探头反射、一个探头接收）等。超声探头的核心是其塑料外套或者金属外套中的一块压电晶片。构成晶片的材料可以有许多种。晶片的大小，如直径和厚度也各不相同，因此每个探头的性能是不同的，使用前必须预先了解它的性能。超声波传感器的主要性能指标包括：超声波传感器-性能指标超声波传感器1、工作频率。工作频率就是压电晶片的共振频率。当加到它两端的交流电压的频率和晶片的共振频率相等时，输出的能量最大，灵敏度也最高。2、工作温度。由于压电材料的居里点一般比较高，特别时诊断用超声波探头使用功率较小，所以工作温度比较低，可以长时间地工作而不失效。医疗用的超声探头的温度比较高，需要单独的制冷设备。3、灵敏度。主要取决于制造晶片本身。机电耦合系数大，灵敏度高；反之，灵敏度低。超声波传感器-工作原理超声波传感器人们能听到声音是由于物体振动产生的，它的频率在20HZ-20KHZ范围内，超过20KHZ称为超声波，低于20HZ的称为次声波。常用的超声波频率为几十KHZ-几十MHZ。超声波是一种在弹性介质中的机械振荡，有两种形式：横向振荡（横波）及纵和振荡（纵波）。在工业中应用主要采用纵向振荡。超声波可以在气体、液体及固体中传播，其传播速度不同。另外，它也有折射和反射现象，并且在传播过程中有衰减。在空气中传播超声波，其频率较低，，一般为几十KHZ，而在固体、液体中则频率可用得较高。在空气中衰减较快，而在液体及固体中传播，衰减较小，传播较远。利用超声波的特性，可做成各种超声传感器，配上不同的电路，制成各种超声测量仪器及装置，并在通迅，医疗家电等各方面得到广泛应用。超声波传感器主要材料有压电晶体（电致伸缩）及镍铁铝合金（磁致伸缩）两类。电致伸缩的材料有锆钛酸铅（PZT）等。压电晶体组成的超声波传感器是一种可逆传感器，它可以将电能转变成机械振荡而产生超声波，同时它接收到超声波时，也能转变成电能，所以它可以分成发送器或接收器。有的超声波传感器既作发送，也能作接收。这里仅介绍小型超声波传感器，发送与接收略有差别，它适用于在空气中传播，工作频率一般为23-25KHZ及40-45KHZ。这类传感器适用于测距、遥控、防盗等用途。该种有T/R-40-60，T/R-40-12等（其中T表示发送，R表示接收，40表示频率为40KHZ，16及12表示其外径尺寸，以毫米计）。另有一种密封式超声波传感器（MA40EI型）。它的特点是具有防水作用（但不能放入水中），可以作料位及接近开关用，它的性能较好。超声波应用有三种基本类型，透射型用于遥控器，防盗报警器、自动门、接近开关等；分离式反射型用于测距、液位或料位；反射型用于材料探伤、测厚等。由发送传感器(或称波...
