传感器原理实验报告VIP免费

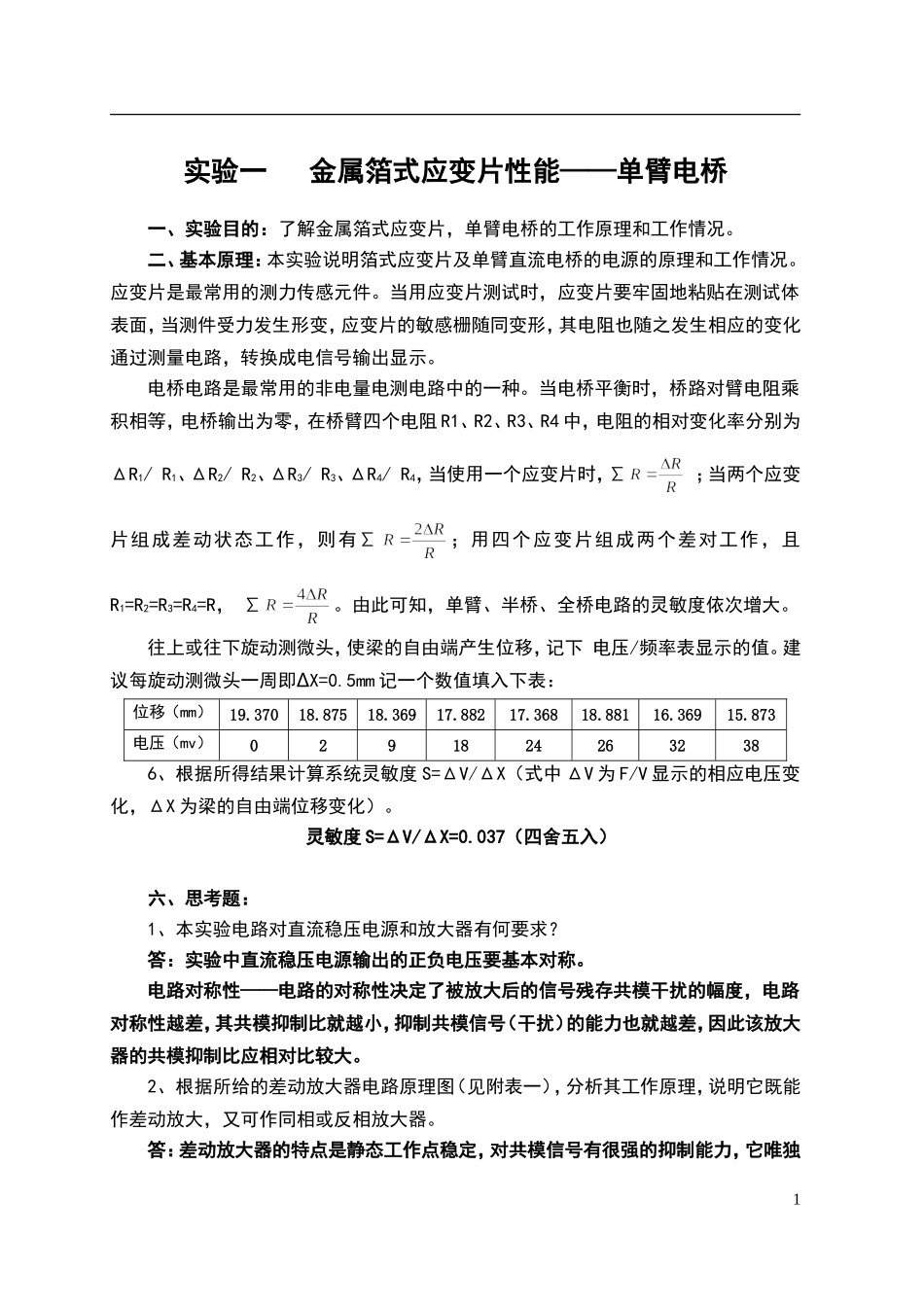

1《传感器原理实验报告》指导教师：张学锋班级：物联网131班组序：第七组组员：程少锋139074366陈习武139074364高扬139074373孙明明1390743862目录实验一金属箔式应变片性能——单臂电桥................................................................1实验二金属箔式应变片：单臂、半桥、全桥比较....................................................4实验三金属箔式应变片温度效应及补偿....................................................................7实验四热电偶原理及分度表的应用............................................................................8实验五移相器实验......................................................................................................11实验六相敏检波器实验..............................................................................................13实验七金属箔式应变片——交流全桥......................................................................16实验十二差动变压器（互感式）零残余电压的补偿..................................................23实验十三差动变压器（互感式）的标定......................................................................24实验十九电涡流式传感器的静态标定..........................................................................34实验二十三霍尔传感器的直流激励特性......................................................................38实验二十五霍尔式传感器的交流激励特性..................................................................41实验二十六霍尔式传感器的应用——振幅测量之四................................................43实验二十七磁电式传感器的性能................................................................................45实验二十九压电传感器引线电容对电压放大器、电荷放大器的影响....................47实验三十一双平行梁的动态特性................................................................................51实验三十二电涡流传感器位移特性实验....................................................................52实验三十三PN结温度传感器测温实验.......................................................................53实验三十四热敏电阻演示实验....................................................................................55实验三十五半导体扩散硅压阻式压力传感器实验....................................................56实验三十六光纤位移传感器静态实验........................................................................581实验一金属箔式应变片性能——单臂电桥一、实验目的：了解金属箔式应变片，单臂电桥的工作原理和工作情况。二、基本原理：本实验说明箔式应变片及单臂直流电桥的电源的原理和工作情况。应变片是最常用的测力传感元件。当用应变片测试时，应变片要牢固地粘贴在测试体表面，当测件受力发生形变，应变片的敏感栅随同变形，其电阻也随之发生相应的变化通过测量电路，转换成电信号输出显示。电桥电路是最常用的非电量电测电路中的一种。当电桥平衡时，桥路对臂电阻乘积相等，电桥输出为零，在桥臂四个电阻R1、R2、R3、R4中，电阻的相对变化率分别为ΔR1/R1、ΔR2/R2、ΔR3/R3、ΔR4/R4，当使用一个应变片时，∑；当两个应变片组成差动状态工作，则有∑；用四个应变片组成两个差对工作，且R1=R2=R3=R4=R，∑。由此可知，单臂、半桥、全桥电路的灵敏度依次增大。往上或往下旋动测微头，使梁的自由端产生位移，记下电压/频率表显示的值。建议每旋动测微头一周即∆X=0.5mm记一个数值填入下表：位移（mm）19.37018.87518.36917.88217.36818.88116.36915.873电压（mv）02918242632386、根据所得结果计算系统灵敏度S=ΔV/ΔX（式中ΔV为F/V显示的相应电压变化，ΔX为梁的自由端位移变化）。灵敏度S=...
