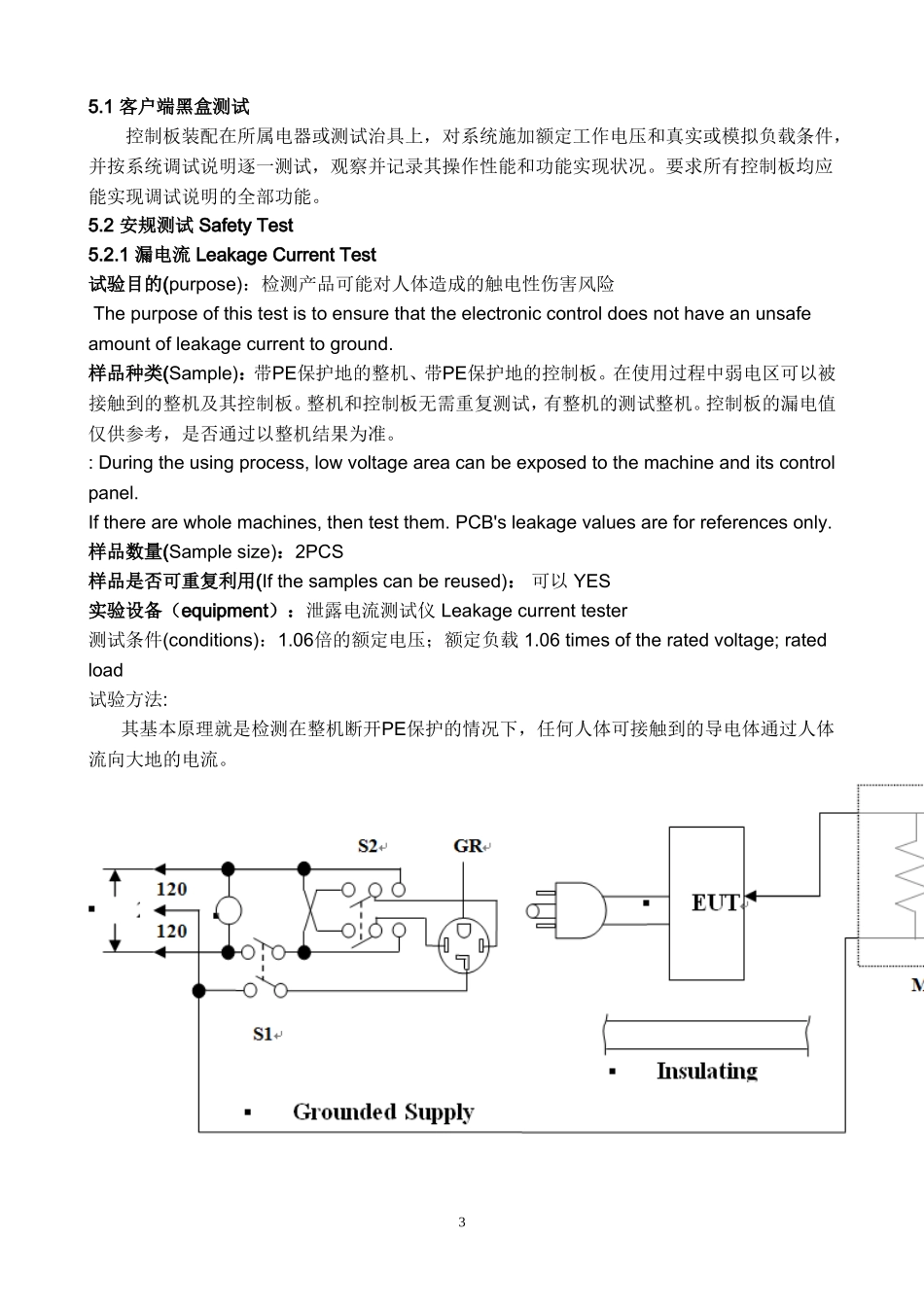

1序号版本修订内容生效日期备注11.0版本转换2015-03-1821.2增加5.8、5.9、5.10、6.9、6、10章节2015-03-2321.0目的确保产品符合执行标准，安全等性能指标合格。2.0依据GB/T18487.1-2001电动车辆传导充电系统一般要求GB/T20234-2006电动汽车传导充电用插头、插座、车辆耦合器和车辆插孔通用要求GB/T17215.321-2008交流电测量设备特殊要求第21部分：静止式有功电能表(1级和2级)GB/T11463电子测量仪器可靠性试验GB/T17626.2-2006电磁兼容试验和测量技术静电放电抗扰度试验GB/T17626.3-2006电磁兼容试验和测量技术射频电磁场抗扰度试验GB/T17626.4-2008电磁兼容试验和测量技术电快速瞬变脉冲群抗扰度试验GB/T17626.5-2008电磁兼容试验和测量技术浪涌(冲击)抗扰度试验GB/T17626.6-2006电磁兼容试验和测量技术传导骚扰抗扰度试验GB/T17626.11-2008电磁兼容试验和测量技术电压暂降、短时中断和电压变化抗扰度试验GB/T17626.12-2008电磁兼容试验和测量技术振荡波抗扰度试验GB2099.1-2008家用和类似用途插头插座第1部分：通用要求GB9254-2008信息技术设备的无线电骚扰限值和测量方法GB17625.1-2003电磁兼容限值谐波电流发射限值(设备每相输入电流≤16A)GB6587.1电子测量仪器环境试验总纲GB6587.2电子测量仪器温度试验GB6587.3电子测量仪器湿度试验GB6587.4电子测量仪器振动试验GB6587.5电子测量仪器冲击试验GB4208-2008外壳防护等级GB9286-1998色漆和清漆漆膜的划格试验DL/T645-2007多功能电能表通信协议Q/CSG11516.1-2010电动汽车充电设施通用技术要求Q/CSG11516.2-2010电动汽车充电站及充电桩设计规范Q/CSG11516.4-2010电动汽车交流充电桩技术规范SZDB/Z29.1—2010电动汽车充电系统技术规范第1部分：通用要求SZDB/Z29.2—2010电动汽车充电系统技术规范第2部分：充电站及充电桩设计规范SZDB/Z29.4—2010电动汽车充电系统技术规范第4部分：车载充电机SZDB/Z29.5—2010电动汽车充电系统技术规范第5部分：交流充电桩GB/T19409-2003G/SFD001-2009Q/SFD002-20093.0范围适用于我公司所有充电桩的性能检验。4.0职责质量部负责对充电桩进行出厂检验，做出性能报告。5.0作业内容35.1客户端黑盒测试控制板装配在所属电器或测试治具上，对系统施加额定工作电压和真实或模拟负载条件，并按系统调试说明逐一测试，观察并记录其操作性能和功能实现状况。要求所有控制板均应能实现调试说明的全部功能。5.2安规测试SafetyTest5.2.1漏电流LeakageCurrentTest试验目的(purpose)：检测产品可能对人体造成的触电性伤害风险Thepurposeofthistestistoensurethattheelectroniccontroldoesnothaveanunsafeamountofleakagecurrenttoground.样品种类(Sample)：带PE保护地的整机、带PE保护地的控制板。在使用过程中弱电区可以被接触到的整机及其控制板。整机和控制板无需重复测试，有整机的测试整机。控制板的漏电值仅供参考，是否通过以整机结果为准。:Duringtheusingprocess,lowvoltageareacanbeexposedtothemachineanditscontrolpanel.Iftherearewholemachines,thentestthem.PCB'sleakagevaluesareforreferencesonly.样品数量(Samplesize)：2PCS样品是否可重复利用(Ifthesamplescanbereused)：可以YES实验设备（equipment）：泄露电流测试仪Leakagecurrenttester测试条件(conditions)：1.06倍的额定电压；额定负载1.06timesoftheratedvoltage;ratedload试验方法:其基本原理就是检测在整机断开PE保护的情况下，任何人体可接触到的导电体通过人体流向大地的电流。4测试过程需要模拟正常、火线零线互调（S2开关），火线或零线断开（S1open）情况下的漏电流。除火线或零线断开外，需要测试不同工作模式下的电流。测试时，被测体必须在绝缘平台上，避免电流通过导电平台分流。通过具有指定人体阻抗的电流表测试电流，模拟人体情况。不同标准其人体阻抗不一样。电流表的一端接产品工作过程中的所有可接触导电体，如金属机壳、网口、不带电的外露的金属等等。对于插头带PE接金属外壳接PE的，可以使用插头PE线。电流表另外一端接零线。零线原理上和PE是零阻抗的，即都接到大地。之所以选择零线而不选择实验室PE是考虑到实验...
