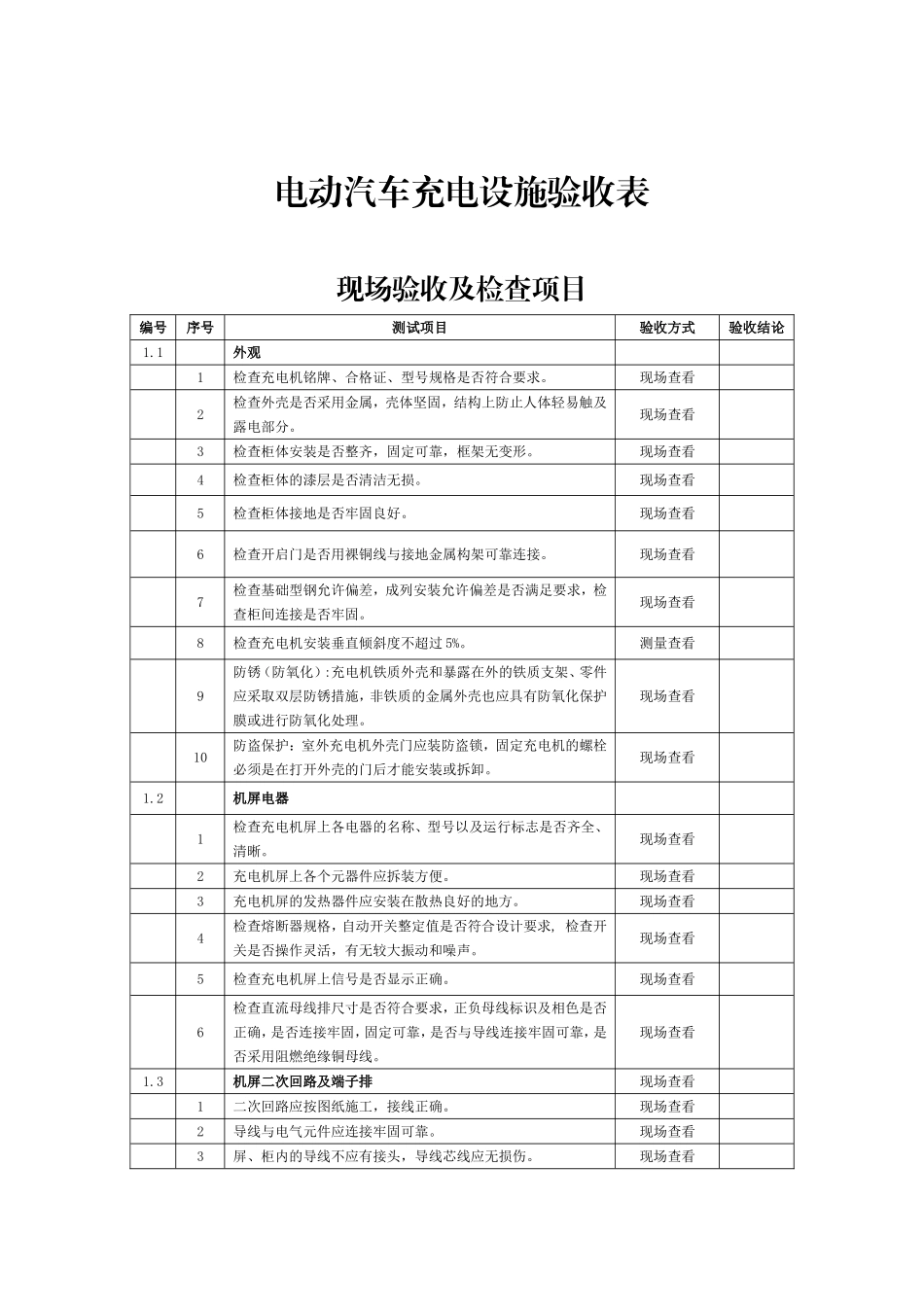

电动汽车充电设施验收表现场验收及检查项目编号序号测试项目验收方式验收结论1.1外观1检查充电机铭牌、合格证、型号规格是否符合要求。现场查看2检查外壳是否采用金属，壳体坚固，结构上防止人体轻易触及露电部分。现场查看3检查柜体安装是否整齐，固定可靠，框架无变形。现场查看4检查柜体的漆层是否清洁无损。现场查看5检查柜体接地是否牢固良好。现场查看6检查开启门是否用裸铜线与接地金属构架可靠连接。现场查看7检查基础型钢允许偏差，成列安装允许偏差是否满足要求，检查柜间连接是否牢固。现场查看8检查充电机安装垂直倾斜度不超过5%。测量查看9防锈（防氧化）:充电机铁质外壳和暴露在外的铁质支架、零件应采取双层防锈措施，非铁质的金属外壳也应具有防氧化保护膜或进行防氧化处理。现场查看10防盗保护：室外充电机外壳门应装防盗锁，固定充电机的螺栓必须是在打开外壳的门后才能安装或拆卸。现场查看1.2机屏电器1检查充电机屏上各电器的名称、型号以及运行标志是否齐全、清晰。现场查看2充电机屏上各个元器件应拆装方便。现场查看3充电机屏的发热器件应安装在散热良好的地方。现场查看4检查熔断器规格，自动开关整定值是否符合设计要求,检查开关是否操作灵活，有无较大振动和噪声。现场查看5检查充电机屏上信号是否显示正确。现场查看6检查直流母线排尺寸是否符合要求，正负母线标识及相色是否正确，是否连接牢固，固定可靠，是否与导线连接牢固可靠，是否采用阻燃绝缘铜母线。现场查看1.3机屏二次回路及端子排现场查看1二次回路应按图纸施工，接线正确。现场查看2导线与电气元件应连接牢固可靠。现场查看3屏、柜内的导线不应有接头，导线芯线应无损伤。现场查看4检查线芯标识正确、规范，二次回路的编号是否满足要求。现场查看5配线应整齐、清晰、美观，导线绝缘应良好，无损伤。二次回路接地应设专用螺栓。现场查看6检查电流回路和其它回路导线的截面是否满足要求。现场查看7检查可动部位导线的安装是否符合要求。现场查看8端子排应无损坏，固定牢固，绝缘良好。现场查看9端子应有序号，端子排应便于更换且接线方便。现场查看10端子排离地高度宜大于350mm。现场查看11交流回路电压超过400V者，端子板应有足够的绝缘强度。现场查看12检查端子与导线截面是否匹配。现场查看13连接件应采用铜质制品，绝缘件应采用自熄性阻燃材料。现场查看14端子牌应标明编号、名称，其标明的字迹应清晰、工整，且不易褪色。现场查看15同一个端子并接的线芯不超过两根，不同线芯的导线不并接入同一个端子。现场查看1.4电缆接线1检查线径是否符合设计标准。测量查看2线耳与导线要压接搪锡焊牢，接头部分热缩包牢。现场查看3检查引入柜电缆和铠装电缆的安装是否牢固。现场查看4柜内电缆芯线应水平或垂直配置。现场查看5强弱电回路不应使用同一根电缆。现场查看6电缆接头无锈蚀，电缆孔密封。现场查看7直流母线及接头应满足长期通过设计电流的要求，屏间引线应满足长期通过设计电流的要求。现场查看8检查充电机屏内所有电缆牌的标记是否清楚。现场查看1.5机屏表计1检查所配表计数字显示是否清晰。现场查看1.6电能质量测试1分别在在所有充电机同时满载运行与停止运行的两种工况下时，测试配变高压侧的谐波指标，观察其是否符合电网要求。现场操作1.7充电机重要功能、性能指标1是否具备防雷击保护现场查看2是否具备急停功能现场查看3是否安装过流保护装置现场查看4是否安装漏电保护装置现场查看5是否具备带负荷分合电路现场查看6接地是否可靠、绝缘电阻试验现场查看资料并试验7工频耐压试验现场查看资料8冲击耐压试验现场查看资料9泄漏电流试验现场查看资料1.8充电机连接器1内部绝缘体应无裂纹或伤痕。查看现场2外壳、手柄及电缆应无损伤或变形查看现场1.9电能计量部分1电能表检定/检测查阅检验报告2电压互感器检定/检测查阅检验报告3电流互感器检定/检测查阅检验报告1.10配电部分1变压器常规性能试验测试查阅试验报告2断路器试验测试查阅试验报告3电缆试验测试查阅试验报告4现场设备检查查看现场5图实相符性检查现场核对6产品说明书、合格证件以及装配图等技术文件检查资料7安装记录检查资料1....
