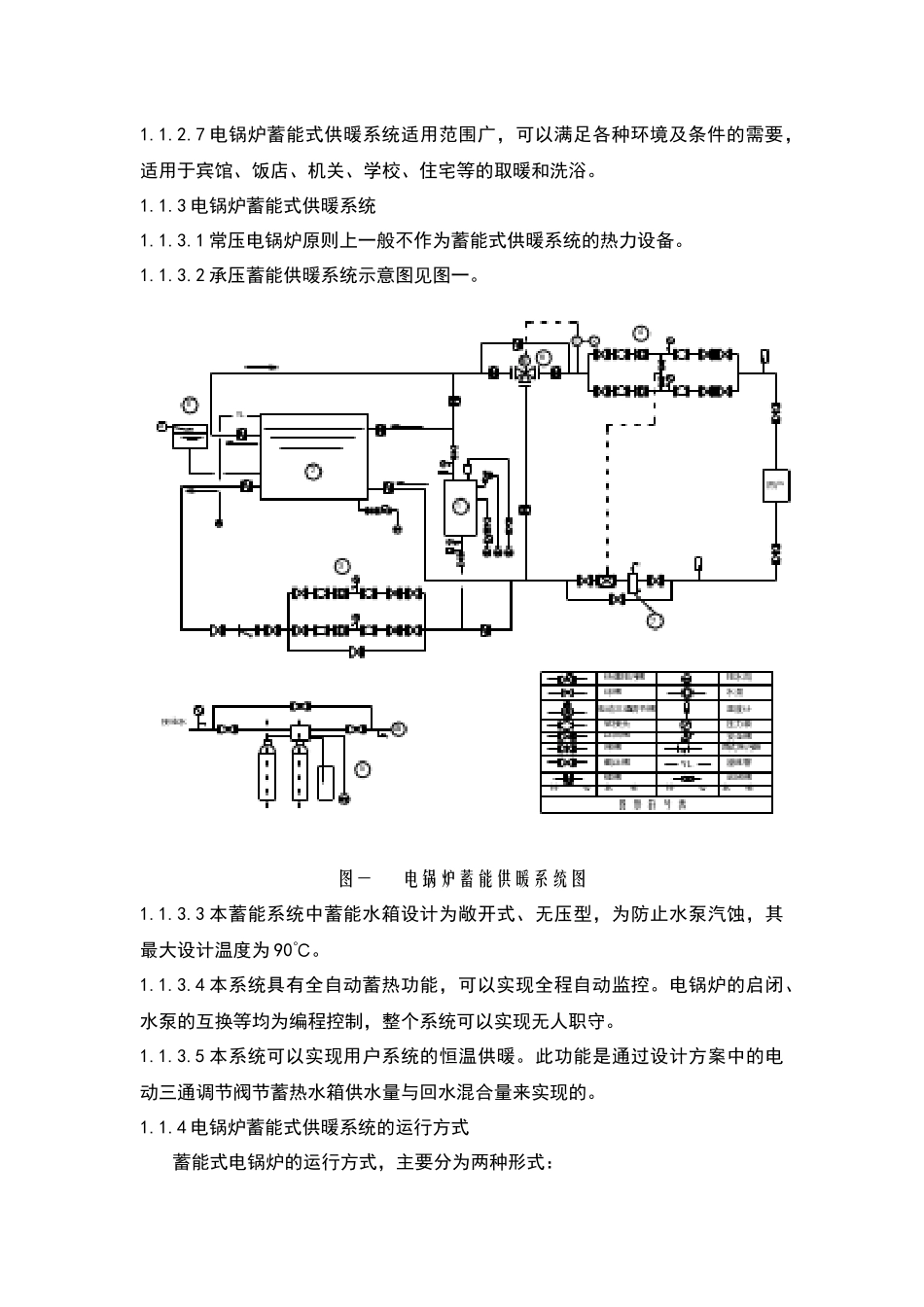

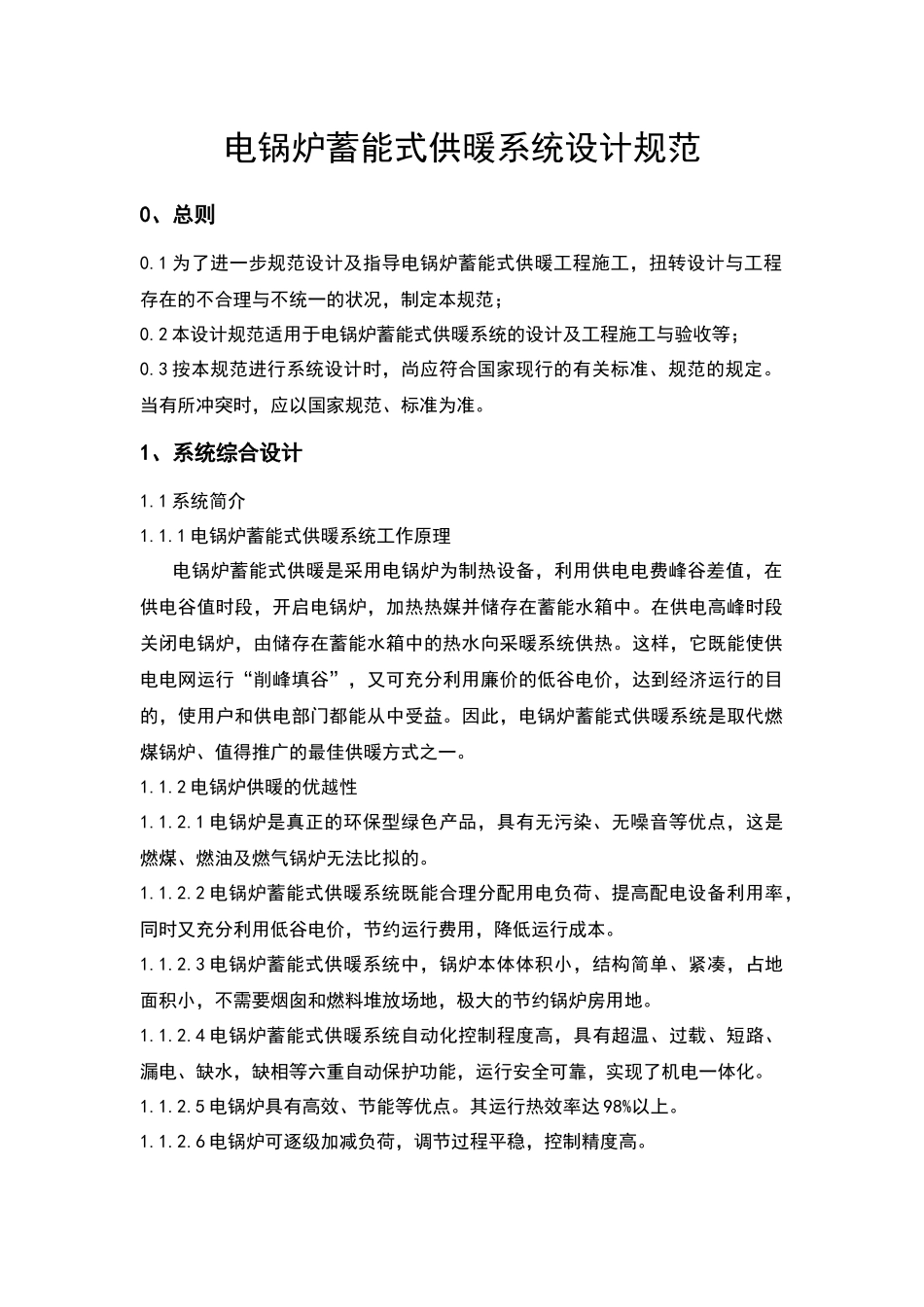

电锅炉蓄能式供暖系统设计规范0、总则0.1为了进一步规范设计及指导电锅炉蓄能式供暖工程施工，扭转设计与工程存在的不合理与不统一的状况，制定本规范；0.2本设计规范适用于电锅炉蓄能式供暖系统的设计及工程施工与验收等；0.3按本规范进行系统设计时，尚应符合国家现行的有关标准、规范的规定。当有所冲突时，应以国家规范、标准为准。1、系统综合设计1.1系统简介1.1.1电锅炉蓄能式供暖系统工作原理电锅炉蓄能式供暖是采用电锅炉为制热设备，利用供电电费峰谷差值，在供电谷值时段，开启电锅炉，加热热媒并储存在蓄能水箱中。在供电高峰时段关闭电锅炉，由储存在蓄能水箱中的热水向采暖系统供热。这样，它既能使供电电网运行“削峰填谷”，又可充分利用廉价的低谷电价，达到经济运行的目的，使用户和供电部门都能从中受益。因此，电锅炉蓄能式供暖系统是取代燃煤锅炉、值得推广的最佳供暖方式之一。1.1.2电锅炉供暖的优越性1.1.2.1电锅炉是真正的环保型绿色产品，具有无污染、无噪音等优点，这是燃煤、燃油及燃气锅炉无法比拟的。1.1.2.2电锅炉蓄能式供暖系统既能合理分配用电负荷、提高配电设备利用率，同时又充分利用低谷电价，节约运行费用，降低运行成本。1.1.2.3电锅炉蓄能式供暖系统中，锅炉本体体积小，结构简单、紧凑，占地面积小，不需要烟囱和燃料堆放场地，极大的节约锅炉房用地。1.1.2.4电锅炉蓄能式供暖系统自动化控制程度高，具有超温、过载、短路、漏电、缺水，缺相等六重自动保护功能，运行安全可靠，实现了机电一体化。1.1.2.5电锅炉具有高效、节能等优点。其运行热效率达98%以上。1.1.2.6电锅炉可逐级加减负荷，调节过程平稳，控制精度高。1.1.2.7电锅炉蓄能式供暖系统适用范围广，可以满足各种环境及条件的需要，适用于宾馆、饭店、机关、学校、住宅等的取暖和洗浴。1.1.3电锅炉蓄能式供暖系统1.1.3.1常压电锅炉原则上一般不作为蓄能式供暖系统的热力设备。1.1.3.2承压蓄能供暖系统示意图见图一。图一电锅炉蓄能供暖系统图1.1.3.3本蓄能系统中蓄能水箱设计为敞开式、无压型，为防止水泵汽蚀，其最大设计温度为90℃。1.1.3.4本系统具有全自动蓄热功能，可以实现全程自动监控。电锅炉的启闭、水泵的互换等均为编程控制，整个系统可以实现无人职守。1.1.3.5本系统可以实现用户系统的恒温供暖。此功能是通过设计方案中的电动三通调节阀节蓄热水箱供水量与回水混合量来实现的。1.1.4电锅炉蓄能式供暖系统的运行方式蓄能式电锅炉的运行方式，主要分为两种形式：一种是全部使用低谷电，称为A种形式，其运行时间为：23：00-7：00开启电锅炉，加热蓄能水箱中的水，并部分向系统供热。7：00-23：00关闭电锅炉，利用蓄能水箱中的热水向系统供热。另一种运行方式是在使用低谷电的同时使用一部分平值电，称为B种形式，其运行时间（以4h平电为例）为：23：00-7：00开启电锅炉，加热蓄能水箱中的水，同时向系统供热。7：00-13：00关闭电锅炉，由蓄能水箱向系统供热。13：00-17：00开启电锅炉，加热蓄热水箱中的水，并同时向系统供热。17：00-23：00关闭电锅炉，由蓄能水箱向系统供暖。利用平电的时间可根据用户的要求灵活掌握。运行方式不同，将对电锅炉的容量、蓄能水箱的容积、变压器的大小、除投资及采暖运行费用的高低等产生较大的影响。全谷电运行方式，运行费用较低，但其缺点是电锅炉容量大，蓄能水箱容积大，初期投资较大。谷电+平电运行方式，初投资较低，但运行费用比全谷电要大。用户可根据实际情况进行选择。1.2热负荷的计算及其锅炉的选配1.2.1热负荷的计算采暖热负荷的计算分两种情况考虑：1.2.1.1第一种情况为民用建筑供暖，在供电谷值时段，电锅炉不仅要加热水箱里的水，同时还给用户供暖。热负荷（Q1）：Q1=F·t·q1/1000Q1—供暖热负荷（KW）；F—供暖面积（m2）；t—为用户供暖的时间(h)；q1—平均供暖热指标(W/m2)；1.2.1.2第二种情况为办公建筑供暖，其特点是白天采暖，夜间时段为保温状态，可降低采暖标准。一般保温时段的热负荷取计算热负荷的40%～60%即可。供暖热负荷（Q1）：Q=F·t1·q1+F·t2·q2Q1—供暖热负荷（KW）；F—供暖面积（m2）；t1—为...
