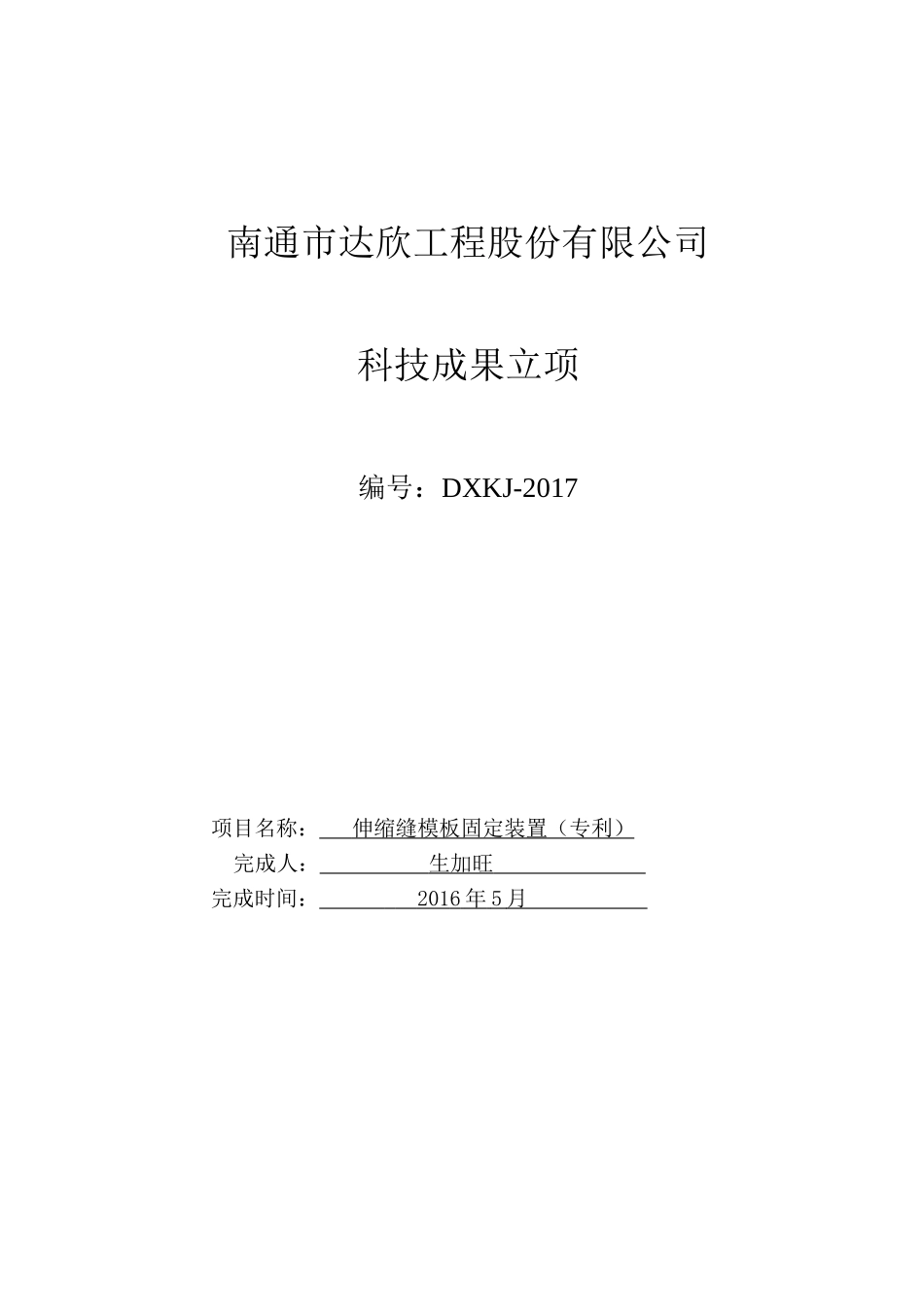

南通市达欣工程股份有限公司科技成果立项编号：DXKJ-2017项目名称：伸缩缝模板固定装置（专利）完成人：生加旺完成时间：2016年5月目录1、前言..................................................................................................12、施工工艺流程及操作要点..............................................................11.1工艺流程...................................................................................11.2操作要点....................................................................................13、具体做法..........................................................................................14、实际应用..........................................................................................14.1社会效益....................................................................................44.2操作机具....................................................................................45、适用范围..........................................................................................56、总结..................................................................................................5科技成果立项1、前言目前，在伸缩缝模板固定施工时，使用的对拉螺杆、螺母、山形卡和带螺杆通过孔的矩形钢板均为散件，施工时由于已经浇筑的柱砼与正要固定模板的待建柱砼之间的距离很近，使用上述散件施工很不方便，费时费力，因此，设计一种使用方便、省时省力的伸缩缝模板固定装置，是目前需要解决的技术问题。在此情况下，我公司经过摸索，创新地研发了一种伸缩缝处的模板紧固装置，并成功申报了实用新型专利（专利编号：ZL201620388097.2）。2、施工工艺流程及操作要点1.1工艺流程利用施工现场φ25钢筋、10mm厚钢板垫片加工成品配件→现场伸缩缝处模板安装→安装对位螺栓→模板验收。1.2操作要点利用施工现场现有的直径φ25钢筋、10mm厚钢板垫片加工成品配件，加工成成套的固定夹具，代替我们常用的框架柱的钢管扣件夹具，它与我们常用的框架柱的钢管扣件夹具最明显的区别在于，采用φ25钢筋代替普通钢管，将穿螺栓的钢板垫片焊接在面向框架柱子的钢筋一侧，钢板垫片与木方次楞处于同一层次的高度范围内，这样处理，极大地减少了伸缩缝之间的空间浪费，有效地提高了伸缩缝内的空间利用率，同时还不影响对框架柱模板的加固。3、具体做法伸缩缝模板固定装置，主要由对拉螺杆、螺母Ⅰ、山形卡、带螺杆通过孔的矩形钢板1科技成果立项和螺母Ⅱ组成，螺母Ⅱ焊接在矩形钢板的外侧且螺母Ⅱ的中心线与矩形钢板的螺杆通过孔的中心线重合，在矩形钢板的外侧焊接有两根直径和长度相同的圆钢Ⅰ和圆钢Ⅱ，圆钢Ⅰ和圆钢Ⅱ分别在螺母Ⅱ上部和下部，圆钢Ⅰ和圆钢Ⅱ之间的距离≥螺母Ⅱ的C值。作为本实用新型的一种优选方案，所述的矩形钢板的宽度≤相邻木方之间的距离，矩形钢板的高度＞螺母Ⅱ的C值、圆钢Ⅰ的直径和圆钢Ⅱ的直径之和。与现有技术相比，使用本实用新型进行伸缩缝模板固定，方便、快捷，省时省力。附图说明图1是本实用新型的结构示意图的主视图；图2是图1的左视图；图3是图1的右视图；图4是本实用新型的施工示意图；图5是现有技术的施工示意图。具体实施方式如图所示，伸缩缝模板固定装置，主要由对拉螺杆（3）、螺母Ⅰ（1）、山形卡（2）、带螺杆通过孔的矩形钢板（4）和螺母Ⅱ（6）组成，其特征在于，螺母Ⅱ（6）焊接在矩形钢板（4）的外侧且螺母Ⅱ（6）的中心线与矩形钢板（4）的螺杆通过孔的中心线重合，在矩形钢板（4）的外侧焊接有两根直径和长度相同的圆钢Ⅰ（5）和圆钢Ⅱ（7），圆钢Ⅰ（5）和圆钢Ⅱ（7）分别在螺母Ⅱ（6）上部和下部，圆钢Ⅰ（5）和圆钢Ⅱ（7）之间的距离≥螺母Ⅱ（6）的C值。所述的矩形钢板（4）的宽度≤相邻木方之间的距离，矩形钢板（4）的高度＞螺母Ⅱ（6）的C值、圆钢Ⅰ（5）的直径和圆钢Ⅱ（7）的直径之和。2科技成果立项图13科技成果立项图24科技成...
