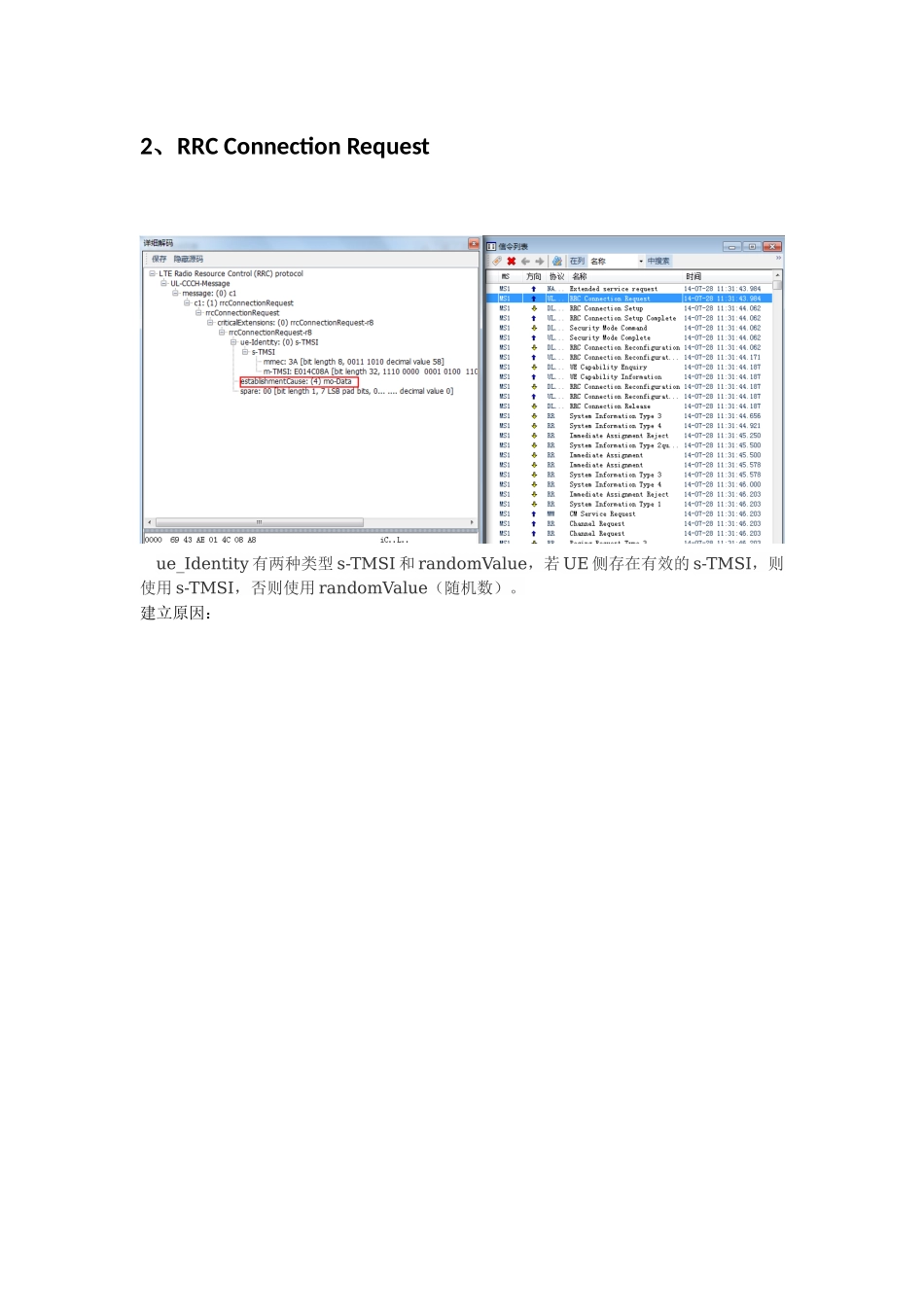

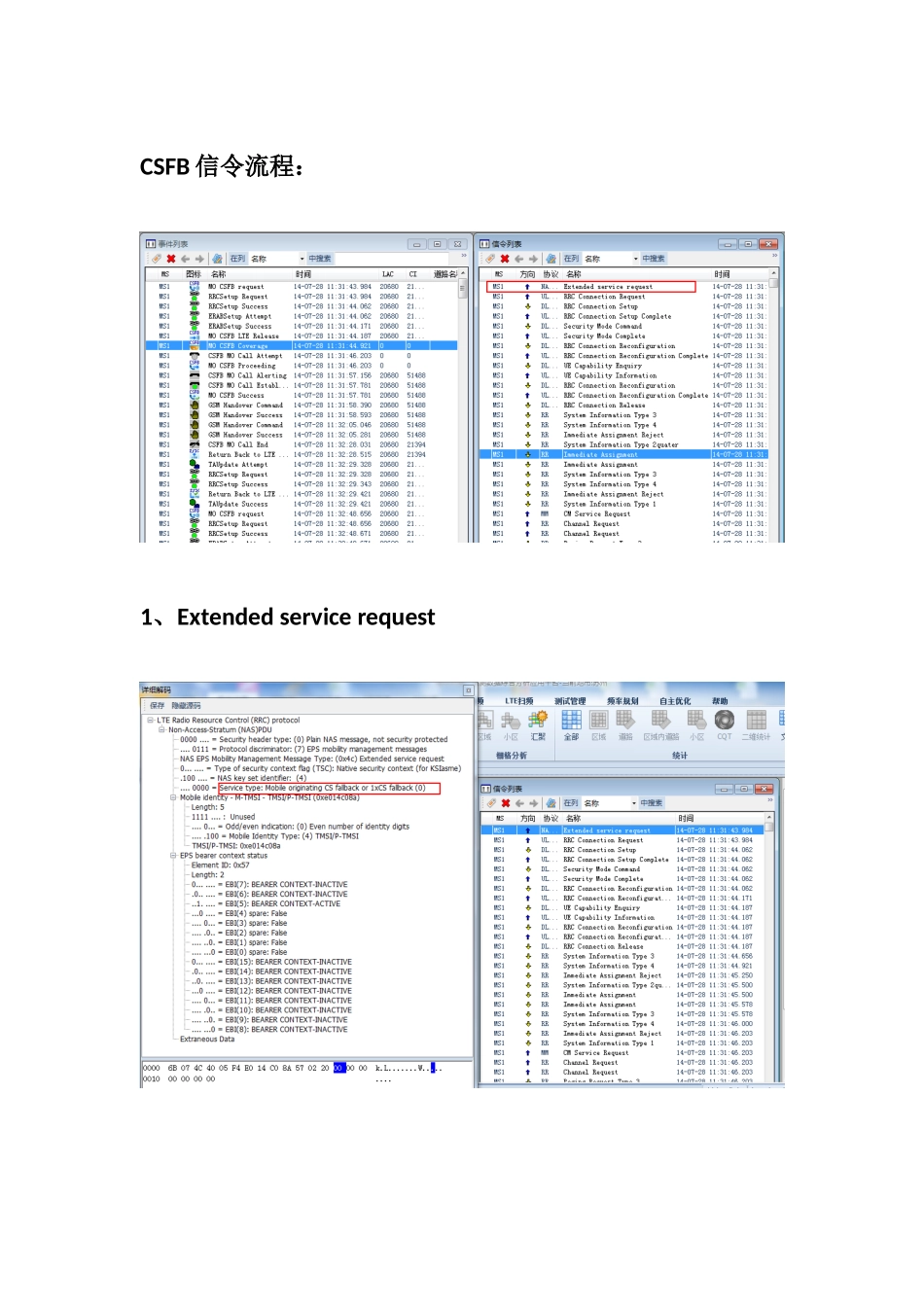

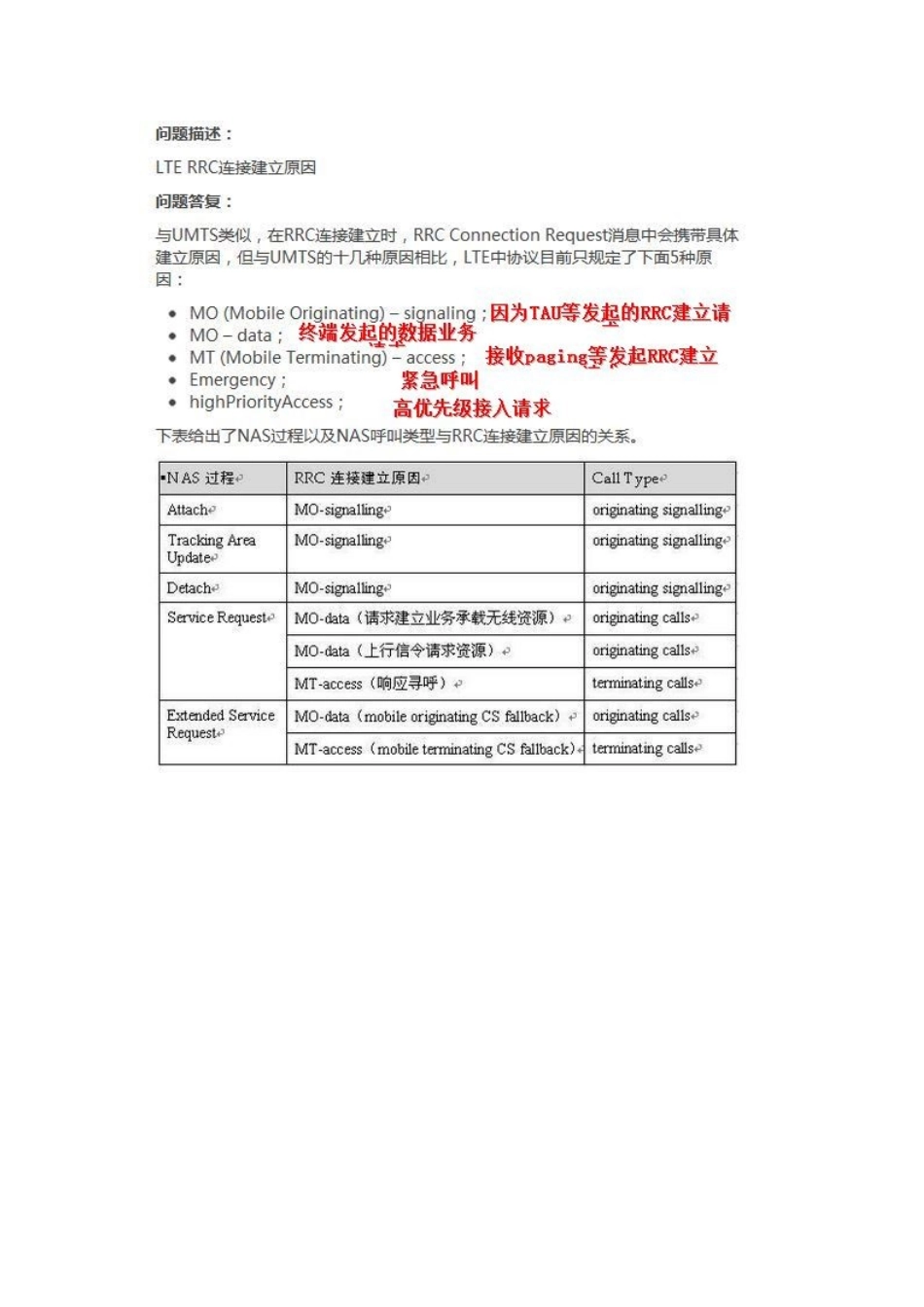

CSFB信令流程：1、Extendedservicerequest2、RRCConnectionRequestue_Identity有两种类型s-TMSI和randomValue，若UE侧存在有效的s-TMSI，则使用s-TMSI，否则使用randomValue（随机数）。建立原因：3、RRCConnectionsetuprrc_TransactionIdentifier是RRC信令标识，标识一个RRC信令收发过程，取值范围为0~3，eNodeB发送一个RRC请求的时候设置该值，UE回复该RRC请求的响应会携带与请求一致的rrc_TransactionIdentifier取值radioResourceConfigDedicated，携带的专用资源配置主要用来建立SRB1srb_ToAddModList，RRCConnectionSetup主要是用来建立SRB1的，所以需要携带srb_ToAddModList，srb_ToAddModListPresent为1；srb_ToAddModList中srb_Identity取值有两个1和2，1代表该配置的SRB为SRB1，2代表该配置的SRB为SRB2。rlc_Config，主要在此设置RLC层的相关参数，RLC的配置方式有两种：t=1显示配置，t=2默认配置logicalChannelConfig，逻辑信道优先级的配置等，逻辑信道的配置方式有两种：t=1显示配置，t=2默认配置。4、RRCConnectionsetupcompleterrc_TransactionIdentifier：RRCConnectionSetupComplete消息中含有rrc_TransactionIdentifier的值应该与RRCConnectionSetup中的rrc_TransactionIdentifier相同，信元含义见RRCConnectionSetup。SelectedPLMN_Identity是SIB1广播中plmn-IdentityList的index，其中SelectedPLMN_Identity若为1，则代表是SIB1的plmn-IdentityList中的第一个。dedicatedInfoNAS携带NAS消息，包含ATTACHREQUEST，TAUREQUEST，SERVICEREQUEST等消息。5、SecurityModeCommand该消息是E-NodeB发给UE的，消息主要包含了协商的安全算法信息，包括加密算法和完整性保护算法。>cipheringAlgorithm=0：加密算法（0：eea0；1：eea1；2：eea2）。>integrityProtAlgorithm=0：完整性检查算法（0：served；1：eia1；2：eia1）6、SecurityModecomplete对SecurityModeCommand消息的响应消息，无实质内容。7、UECapabilityEnquiry8、UECapabilityInformation9、RRCconnectionReconfigurationRRCConnectionReconfiguration信令首先提供给终端目标小区的频点、带宽、邻区配置数量和小区质量偏移。首先介绍一下频点换算成真实频率的方法。在TD-LTE协议中给出了TDD–LTE频段使用的建议，如下表所示：频段指示上行下行双工模式322545MHz–2575MHz2545MHz–2575MHzTDD331900MHz–1920MHz1900MHz–1920MHzTDD342010MHz–2025MHz2010MHz–2025MHzTDD351850MHz–1910MHz1850MHz–1910MHzTDD361930MHz–1990MHz1930MHz–1990MHzTDD371910MHz–1930MHz1910MHz–1930MHzTDD382570MHz–2620MHz2570MHz–2620MHzTDD391880MHz–1920MHz1880MHz–1920MHzTDD402300MHz–2400MHz2300MHz–2400MHzTDD其中终端侧测量的D值计算方式为：D=(P-Low)*10+Offset，Low的取值按照频段指示分别为32:2545,33:1900,34:2010,35:1850,36:1930,37:1910,38:2570,39:1880,40:2300，Offset的取值按照频段指示分别为32:35700,33:36000,34:36200,35:36350,36:36950,37:37550,38:37750,39:38250,40:38650。可知上图中37900=（P-Low）*10+Offset，经过推算37900为频段指示为38，对应频段为2570MHz~2620MHz，所以Low取值为2570，Offset为37750，计算P=2585MHz，37900对应的中心频点为2585MHz。AllowedMeasBandWidth表示可测量带宽，配置值范围为0~5，分别对应1.4M(6RB)，3M(15RB)，5M(25RB)，10M(50RB)，15M(75RB)，20M(100RB)。NeighCellConfig值表示配置的邻区数目，为16进制数值，上图表示配置邻区数为4。Q_OffsetRange是频间偏移值，影响小区间重选的偏移值，配置值范围为0~30，分别对应的实际取值：enumerate(-24,-22,-20,-18,-16,-14,-12,-10,-8,-6,-5,-4,-3,-2,-1,0,1,2,3,4,5,6,8,10,12,14,16,18,20,22,24)dB。图中配置值为15，对应偏移值为0dB。在RRCConnectionReconfiguration中还包括把邻区信息、A3事件相关参数提供给终端，因而在TD-LTE系统里没有测量控制信令。如下图所示：上图所示，RRCConnectionReconfiguration还包含邻区列表信息，包括所有邻区的小区编号CellID、PCI、Q_Of...
