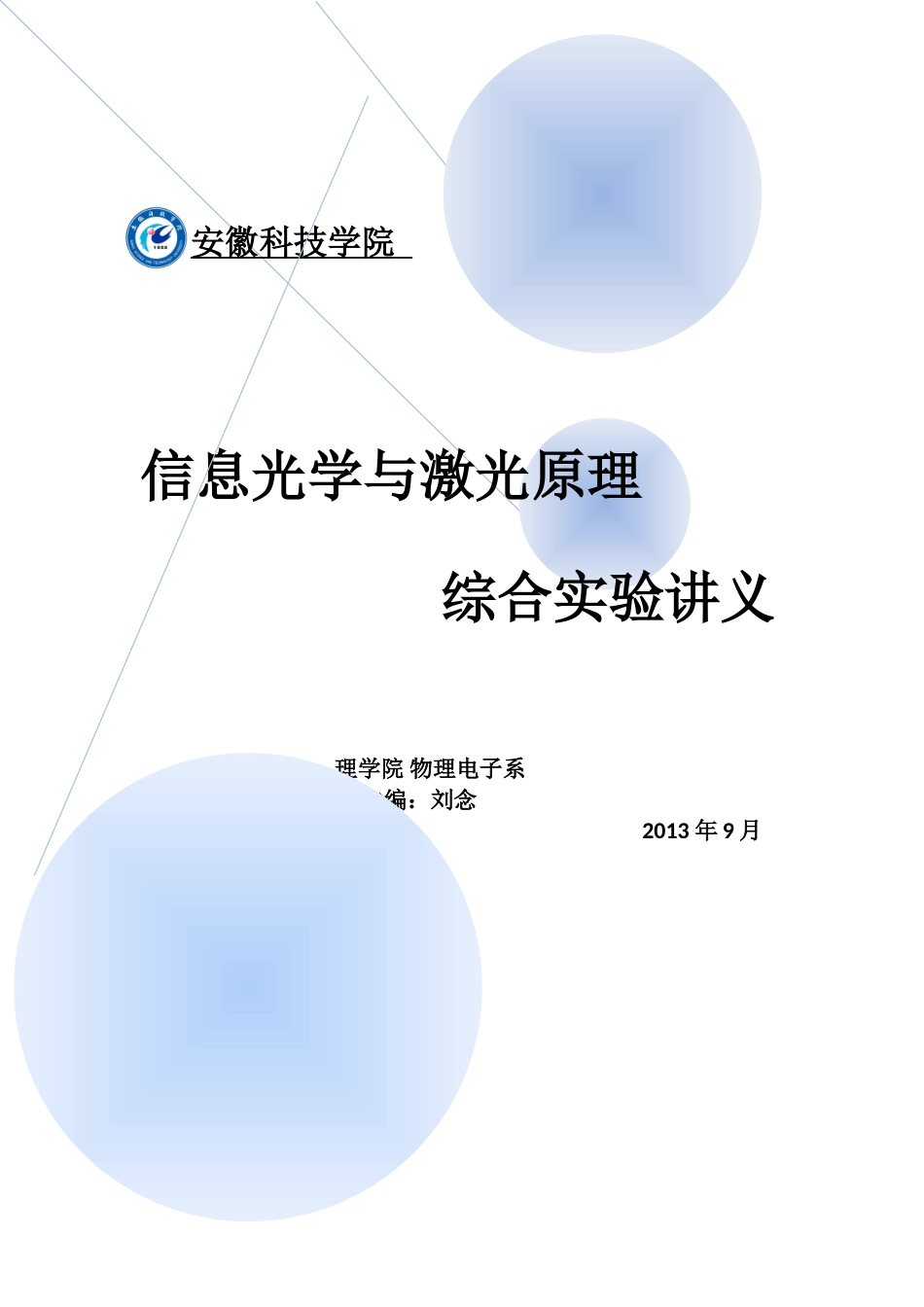

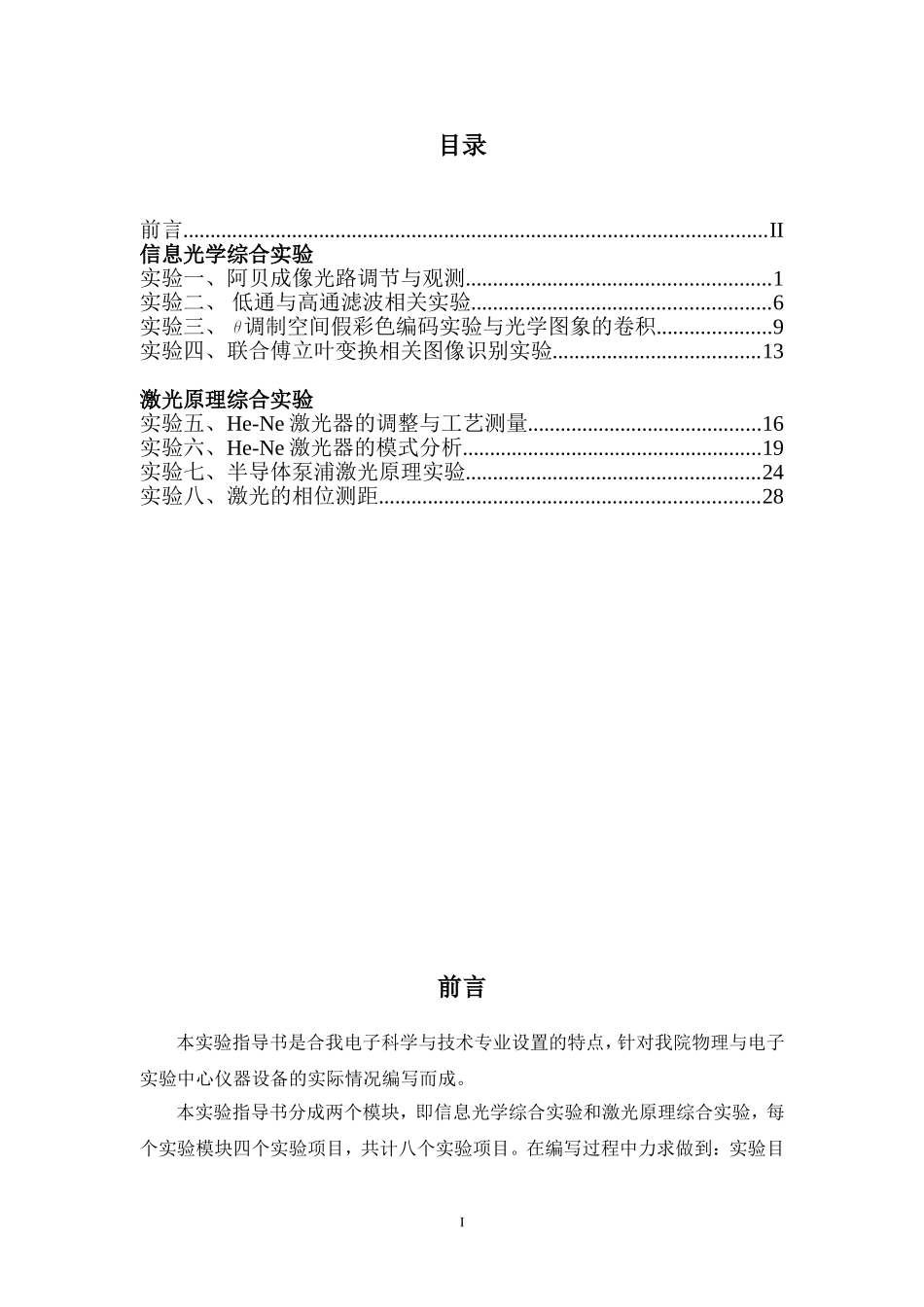

安徽科技学院信息光学与激光原理综合实验讲义理学院物理电子系主编：刘念2013年9月目录前言...........................................................................................................II信息光学综合实验实验一、阿贝成像光路调节与观测........................................................1实验二、低通与高通滤波相关实验.......................................................6实验三、调制空间假彩色编码实验与光学图象的卷积.....................9实验四、联合傅立叶变换相关图像识别实验......................................13激光原理综合实验实验五、He-Ne激光器的调整与工艺测量...........................................16实验六、He-Ne激光器的模式分析.......................................................19实验七、半导体泵浦激光原理实验......................................................24实验八、激光的相位测距......................................................................28前言本实验指导书是合我电子科学与技术专业设置的特点，针对我院物理与电子实验中心仪器设备的实际情况编写而成。本实验指导书分成两个模块，即信息光学综合实验和激光原理综合实验，每个实验模块四个实验项目，共计八个实验项目。在编写过程中力求做到：实验目І的具体突出，使学生明确实验基本要求和需要掌握的内容；实验原理叙述清楚，使学生在实验中深入掌握理论依据；实验内容和步骤详略得当，使学生能够在实验中逐步提高实验技能和动手能力；实验后思考题便于进一步分析、讨论、巩固和提高。在实验指导书编写的过程中，编者得到理学院领导的热情鼓励和大力支持，物电系各位老师的热情帮助，同时，其他院校的教材也为本指导书的编写提供了很好的借鉴，对此表示衷心感谢。由于编者水平有限，加之编写时间仓促，书中难免有不足甚至错误之处，恳请老师和同学们提出宝贵意见，以便不断更新和完善物理电子实验中心2013.06第一部分信息光学相关实验实验一、阿贝成像光路调节与观测【实验目的】1.通过实验，加深对傅里叶光学中空间频率、空间频谱等概念的理解；І2.了解阿贝成像远离和透镜孔径对透镜成像分辨率的影响。【实验器材】光学平台或导轨及附件，He-Ne激光器，会聚透镜三块（L1：12mm,L2:70mm；L：250mm），作为物的样品四个，可调狭缝光阑，各种形状模板，屏板和毛玻璃。【实验原理】1.二维傅里叶变换设有一个空间二维函数，其二维傅里叶变换为F（1.1）式中分别为x,y方向的空间频率，其量纲为L-1，而又是的逆傅里叶变换，即F-1（1.2）式（1.2）表示任意一个空金函数，可以表示为无穷多个基元函数的线性叠加，是相应于空间频率为的基元函数的权重，称为的空间频率。当是一个空间周期性函数时，其空间频率是不连续的离散函数。2.光学傅里叶变换理论证明，如果在焦距为F的会聚透镜的前焦面上放一振幅透过率为的图象作为物，并以波长为λ的单色平面波垂直照明图象，则在透镜后焦面（x’,y’）上的振幅分布就是的傅里叶变换，其中与坐标x’,y’的关系为（1.3）故x’-y’面称为频谱面（或傅氏面），见图1-1，由此可见，复杂的二维傅里І叶变换可以用一透镜来实现，称为光学傅里叶变换，频谱面上的光强分布则为，称为频谱，也就是物的夫琅禾费衍射图。3.阿贝成像原理阿贝在1873年提出了相干光照明下显微镜的阿贝成像原理，他认为，在相干的光照明下，显微镜的成像可分为两个步骤：第一步是通过物的衍射光在物镜后焦面上形成一个衍射图，第二步则为物镜后面上的衍射图复合为（中间）像，这个像可以通过目镜观察到。成像的这两个步骤本质上就是两次傅里叶变换，第一步把物面光场的空间分布变为频谱面上空家频率分布，第二步则是再作一次变换，又将还原到空间分布。图1-2显示了成像的这两个步骤，为了方便起见，我们假设是一个一维光栅，单色平行光照在光栅上，经衍射分解成为不同的很多束平行光相应于一定的空间频率），经过物镜分别聚焦在后焦面上形成点阵，然后代表不同空间频率的光束又重新在像平面上复合而成像。如果这...
