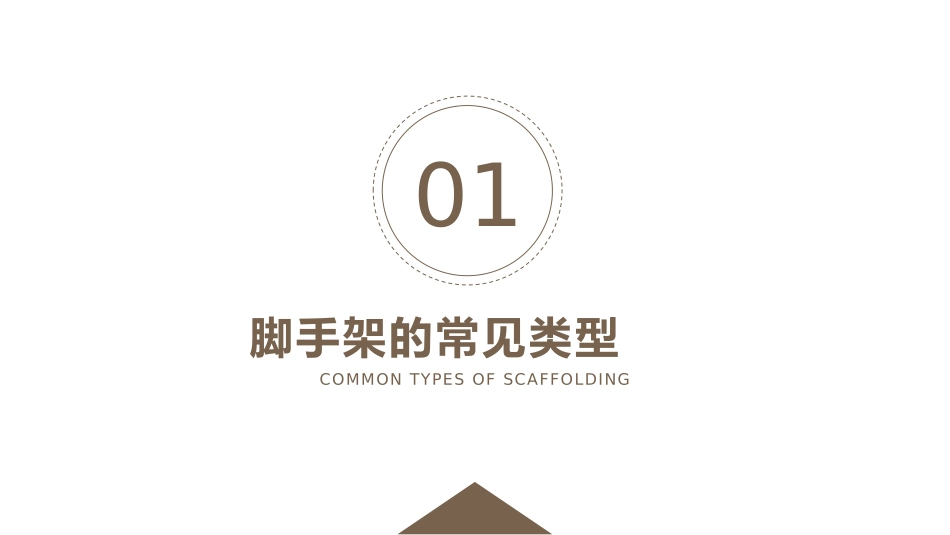

施工现场脚手架安全管理CONSTRUCTIONSITESCAFFOLDINGSAFETYDDDDFVHGFNEMANAGEMENTCONSTRUCTGBNGFNSAFETYMANAGEMENTNFGNFGCONSTRUCTIONSITE汇报人：目录CONTENT脚手架的常见类型01脚手架的设计计算内容02落地脚手架构造要求03悬挑脚手架构造要求04安全管理要求0501脚手架的常见类型COMMONTYPESOFSCAFFOLDING落地式ACB悬挑式爬升式常见类型脚手架的常见类型02脚手架的设计计算内容DESIGNANDCALCULATIONOFSCAFFOLDING脚手架的设计计算内容纵向、横向水平杆等受弯构件的强度和连接扣件的抗滑承载力计算；A连墙件的强度、稳定性和连接强度的计算；C立杆的稳定性计算；BD立杆地基承载力计算。03落地脚手架构造要求FLOORSCAFFOLDCONSTRUCTIONREQUIREMENTS单排脚手架搭设高度不应超过24m；双排脚手架搭设高度不宜超过50m,高度超过50m的双排脚手架，应采用分段搭设等措施。落地脚手架构造要求连墙件设置立杆横距lb步距h下列荷载时的立杆纵距la(m)脚手架允许搭设高度[H]2+0.35(kN/m2)2+2+2×0.35(kN/m2)3+0.35(kN/m2)3+2+2×0.35(kN/m2)二步三跨1.051.52.01.51.51.5501.801.81.51.51.5321.301.51.81.51.51.5501.801.81.21.51.2301.551.51.81.51.51.5381.801.81.21.51.222三步三跨1.051.52.01.51.51.5431.801.81.21.51.2241.301.51.81.51.51.2301.801.81.21.51.217常用密目式安全立网全封闭式双排脚手架的设计尺寸落地脚手架构造要求3.1立杆脚手架基础必须平整坚实，有排水措施，满足架体支搭要求，确保不沉陷，不积水。其架体必须支搭在底座(托)或通长脚手板上。脚手架必须设置纵、横向扫地杆。纵向扫地杆应采用直角扣件固定在距钢管底端不大于200mm处的立杆上。横向扫地杆亦应采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。（强制条文）当立杆基础不在同一高度上时，必须将高处的纵向扫地杆向低处延长两跨与立杆固定，高低差不应大于1m。靠边坡上方的立杆轴线到边坡的距离不应小于500mm。010203落地脚手架构造要求单、双排脚手架底层步距均不应大于2m。（强制条文）立杆接长除顶层顶步外，其余各层各步接头必须采用对接扣件连接。脚手架立杆顶端栏杆宜高出女儿墙上端1m，宜高出檐口上端1.5m。040506落地脚手架构造要求纵横扫地杆搭设位置不正确纵向扫地杆应该搭在上面横向扫地杆应该搭在下面落地脚手架构造要求3.2纵向水平杆的构造应符合下列规定：落地脚手架构造要求纵向水平杆宜设置在立杆内侧，其长度不宜小于3跨；纵向水平杆接长宜采用对接扣件连接，也可采用搭接。搭接长度不应小于1m，应等间距设置3个旋转扣件固定；端部扣件盖板边缘至搭接纵向水平杆杆端的距离不应小于100mm。3.3横向水平杆的构造应符合下列规定:(强制条文）主节点处必须设置一根横向水平杆，用直角扣件扣接且严禁拆除；作业层上非主节点处的横向水平杆，宜根据支承脚手板的需要等间距设置，最大间距不应大于纵距的1/2。纵向水平杆的对接扣件应交错布置：两根相邻纵向水平杆的接头不应设置在同步或同跨内；不同步或不同跨两个相邻接头在水平方向错开的距离不应小于500mm；各接头中心至最近主节点的距离不应大于纵距的1/3。落地脚手架构造要求竹串片脚手板木脚手板竹笆脚手板3.4脚手板类型及要求：落地脚手架构造要求（1）当使用冲压钢脚手板、木脚手板、竹串片脚手板时，纵向水平杆应作为横向水平杆的支座，用直角扣件固定在立杆上（图1）；当使用竹笆脚手板时，纵向水平杆应采用直角扣件固定在横向水平杆上，并应等间距设置，间距不应大于400mm（图2）。图1:1—横向水平杆、2—立杆、3—纵向水平杆、4—木脚手板（竹串片脚手板）图2：1—立杆；2—纵向水平杆；3—横向水平杆；4—竹笆脚手板；5—其它脚手板落地脚手架构造要求（1）作业层脚手板应铺满、铺稳，离开墙面120～150mm；（2）冲压钢脚手板、木脚手板、竹串片脚手板等，应设置在三根横向水平杆上。当脚手板长度小于2m时，可采用两根横向水平杆支承。（3）作业层端部脚手板探头长度应取150mm。其板的两端均应固定于支承杆件上。（4）竹笆脚手板应按其主竹筋垂直于纵向水平杆方向铺设，且采用对接平铺，四个角应用直径1.2mm的镀锌钢丝固定在纵向水平杆上。...
