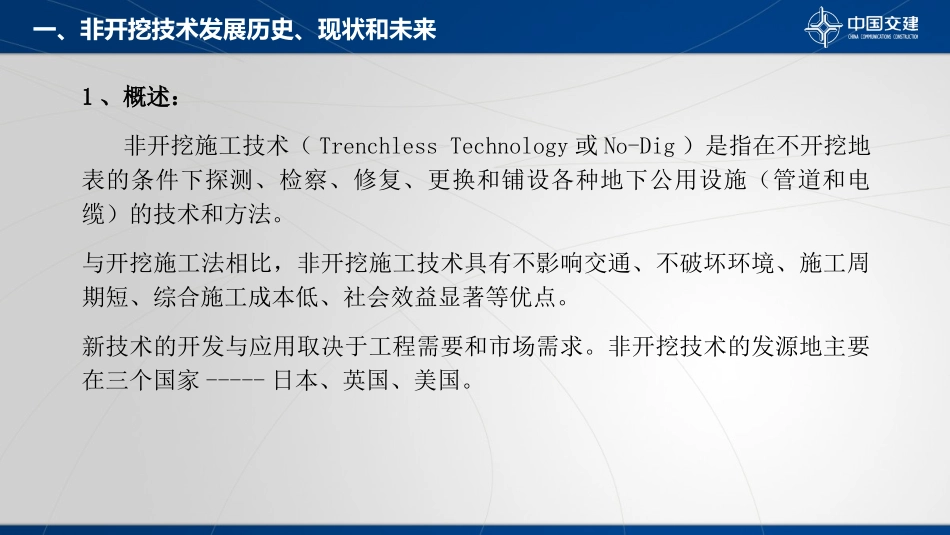

培训课题：水平定向钻施工技术交融天下建者无疆XXXXXXXXXXXXXX有限公司主讲人：------目录一、非开挖技术发展历史、现状和未来二、非开挖技术分类三、水平定向钻概述四、水平定向钻施工工艺五、水平定向钻常用设备六、常见的问题七、工程案例一、非开挖技术发展历史、现状和未来1、概述：非开挖施工技术（TrenchlessTechnology或No-Dig）是指在不开挖地表的条件下探测、检察、修复、更换和铺设各种地下公用设施（管道和电缆）的技术和方法。与开挖施工法相比，非开挖施工技术具有不影响交通、不破坏环境、施工周期短、综合施工成本低、社会效益显著等优点。新技术的开发与应用取决于工程需要和市场需求。非开挖技术的发源地主要在三个国家-----日本、英国、美国。2、发展过程我国非开挖施工技术起步较晚，但随着各类非开挖施工设备的引进和工程市场的旺盛需求，也极为有利的促进了我国的非开挖事业的发展。总体上来说我国非开挖技术的发展经历了以下几个阶段：一、非开挖技术发展历史、现状和未来了解认识阶段引进、推广、发展应用阶段无序竞争的阶段规范管理阶段了解认识阶段：该阶段是在1993年后的几年时间内，在我国有关部门工作人员渴望全面了解非开挖技术，并希望将该技术引入国内施工行业，成为一门新兴的产业。在这个阶段，已经有很多部门和管理人员认识到非开挖是一个具有非常广阔市场前景的技术。同时在这一时期，国外从事非开挖技术的工作人员也意识到中国具有非常广阔的非开挖市场前景，国际非开挖离不开中国。中国需要国际非开挖。一、非开挖技术发展历史、现状和未来一、非开挖技术发展历史、现状和未来引进推广阶段：20世纪90年代初前期，偏重于引进螺旋钻机和小口径顶管机。20世纪90年代中期，引进设备集中在小型的气动矛，夯管锤和导向钻机上。此时，我国加大了对非开挖技术的宣传力度，扩大了与国际非开挖届的接触，通过多种形式的技术交流活动，开拓了中国工程技术人员的眼界，了解了国外非开挖技术的发展及其前景，而且也促使我们非开挖技术产业的加速发展。一、非开挖技术发展历史、现状和未来无序竞争阶段：该阶段非开挖工程市场运作尚不完善，而且缺少应有的规范与定额，有很多没有技术实力的单位纷纷购置设备开始从事非开挖施工，造成一哄而起，恶性竞争，扰乱非开挖技术的市场，也严重影响了我国非开挖技术的正常发展和推广应用。规范管理阶段：在1998年，中国非开挖技术协会宣告成立，已经制定了一些行业性的指导性规范。随着对该项技术的逐步认识，建设单位也提高了管理水平，完善了对竣工资料的收集工作。一、非开挖技术发展历史、现状和未来发展趋势非开挖技术将在我国地下管线的施工中起到越来越重要的作用。非开挖技术的发展必将向规模化、规范化、国际化的方向发展。二、非开挖技术分类非开挖施工方法按其用途可分为新管铺设和管线修复两大类。非开挖技术新管铺设管线修复管线铺设管线更换水平定向钻顶管夯管锤胀管法内衬法缠绕法喷涂法三、水平定向钻概述水平定向钻(HorizontalDirectionalDrilling)技术作为非开挖技术中最具活力的一项施工技术，具有精确导向、环保、效率高、不影响交通、施工安全性好、技术综合成本低等特点。一般适用于管径φ1200mm以内的的钢管和PE管。但面临下述问题：市场竞争激烈,导致价格下降；地下管网复杂,增加施工的风险。三、水平定向钻概述水平定向钻原理其基本原理是施工时在钻杆前加一个传感元件，通过对传感元件的地面跟踪，准确控制导向钻头的走向和深度。待导向钻头按预定位置出土后，卸掉导向钻头，换上回扩器，对导向孔进行分级扩孔，并针对不同地质条件配置不同的泥浆，对孔道进行泥浆护壁，以形成待敷设管道口径的1.2—1.5倍的泥浆孔，最后进行管道的回拖的一种先进施工工艺。相关术语和技术规定可以参考行业规范《水平定向钻法管道穿越工程技术规程》（CECS382:2014）ˮƽ¶¨Ïò×êÊ©水平定向钻机进行管线穿越施工顺序为：地质勘探及管线探测、穿越轨迹设计、钻机选型、泥浆配置、先导孔钻进、扩孔钻进、管道回拖、环境保护、地貌恢复。四、水平定向钻施工工艺1、地质勘探：主要是通过地质钻探了...
