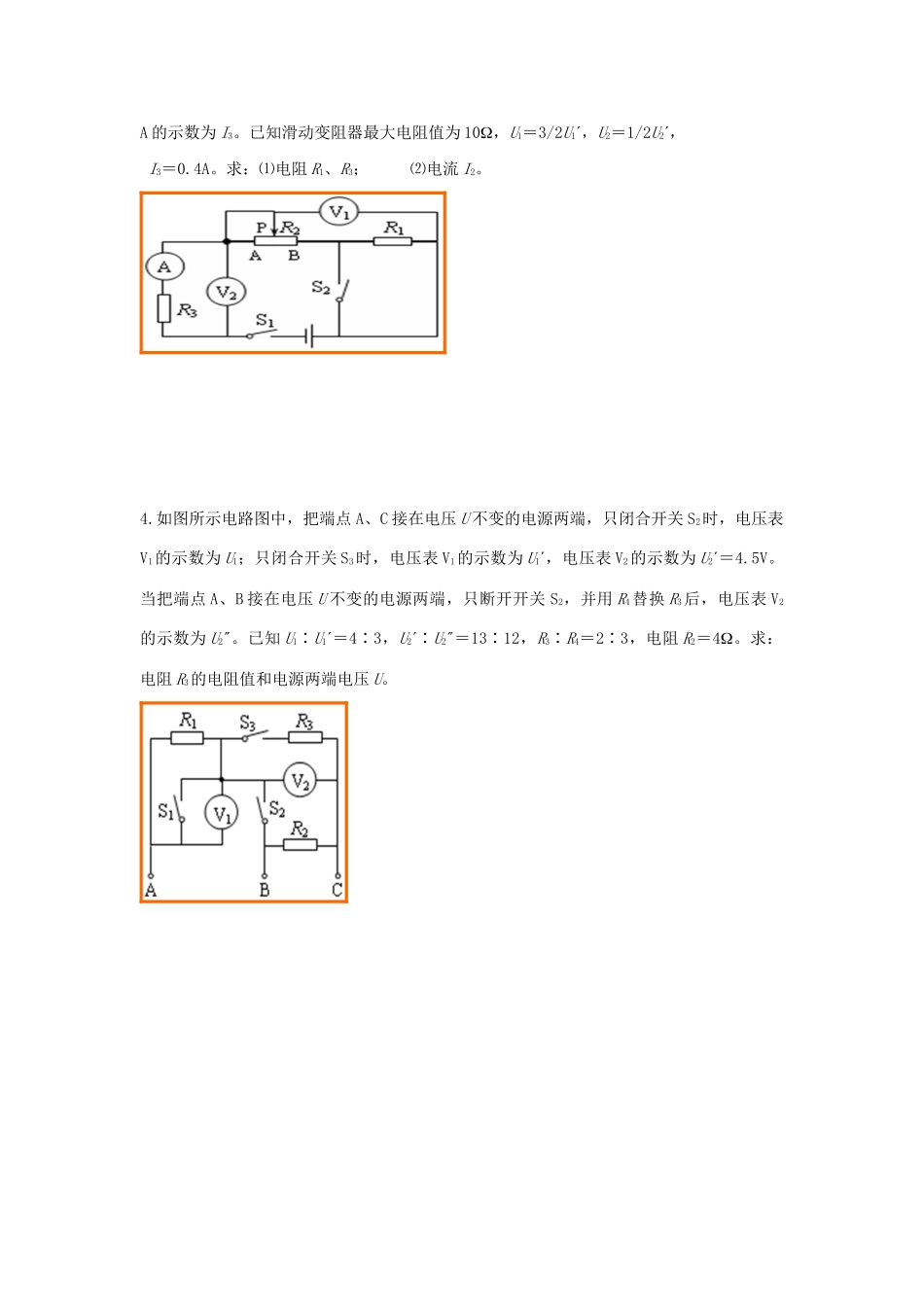

欧姆定律经典题集八班级姓名学号（2）如图12所示的电路，电源电压U为6V且保持不变。当开关S断开、滑片P位于变阻器的b端时，电压表的示数为1.5V。当开关S闭合、滑片P位于变阻器的中点c时，电压表的示数为3.6V。则当开关S断开、滑片P在变阻器的a端时，求电阻R2两端的电压。（3）如图所示的电路图中，电源两端的电压保持不变，电阻R2与电阻R3的阻值均为10。闭合开关S、S1、S2后，电流表A的示数为I；此时断开S2，电流表A2示数为I2’,A1的示数为0.3A；I：I2’=5：2。求R1的阻值和电源电压U。3.如图所示电路中，电源两端电压不变。只闭合开关S1，将滑片P移至滑动变阻器R2的中点时，电压表V1的示数为U1，电压表V2的示数为U2，电流表A的示数为I1。闭合开关S1、S2，将滑片P移至滑动变阻器R2的A端时，电压表V1的示数为U1，电压表V2的示数为U2，电流表A的示数为I2。只闭合开关S1，将滑片P移至滑动变阻器R2的B端时，电流表A的示数为I3。已知滑动变阻器最大电阻值为10，U1＝3/2U1，U2＝1/2U2，I3＝0.4A。求：⑴电阻R1、R3；⑵电流I2。4.如图所示电路图中，把端点A、C接在电压U不变的电源两端，只闭合开关S2时，电压表V1的示数为U1；只闭合开关S3时，电压表V1的示数为U1，电压表V2的示数为U2＝4.5V。当把端点A、B接在电压U不变的电源两端，只断开开关S2，并用R4替换R3后，电压表V2的示数为U2。已知U1∶U1＝4∶3，U2∶U2＝13∶12，R3∶R4＝2∶3，电阻R2＝4。求：电阻R3的电阻值和电源两端电压U。
