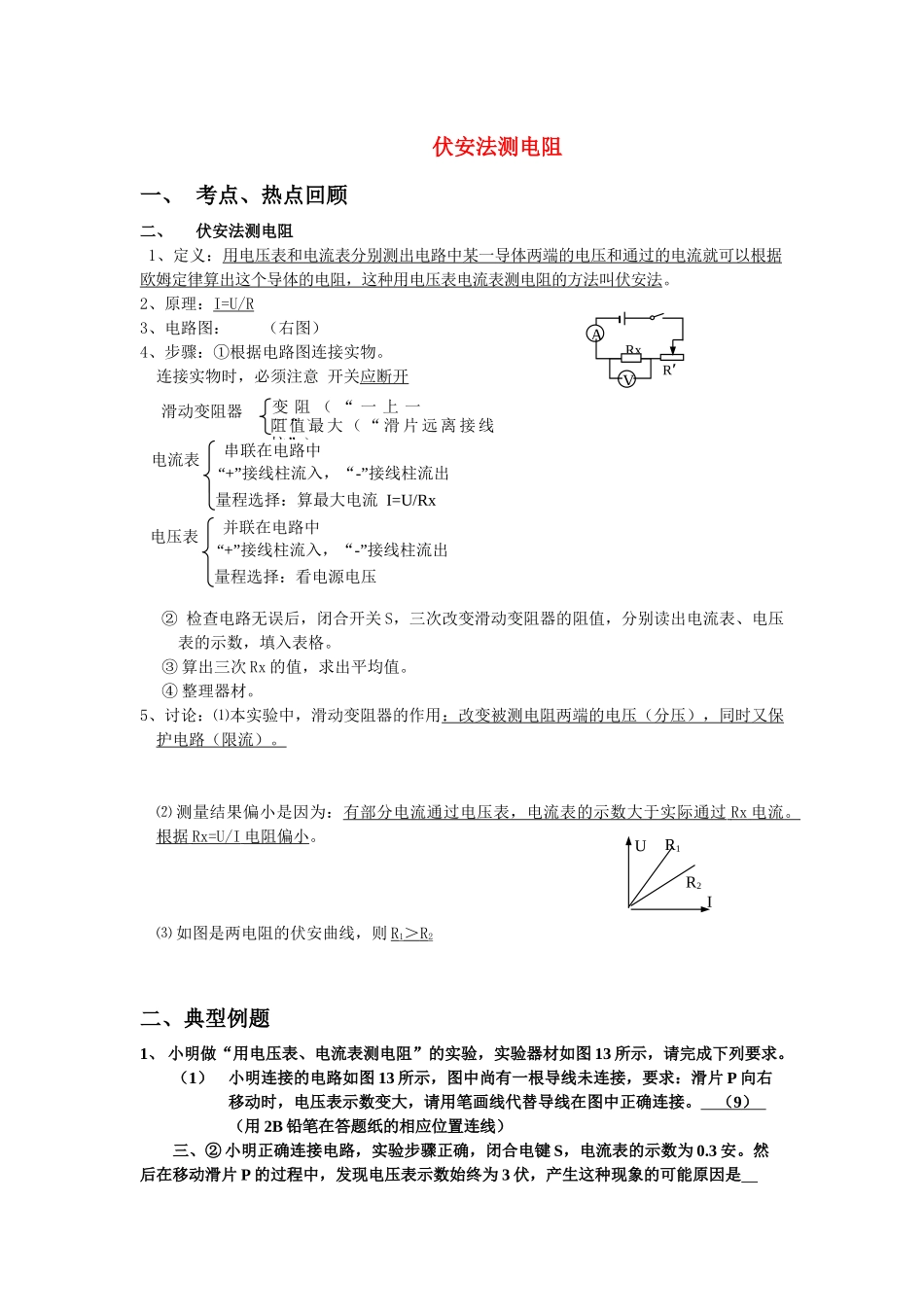

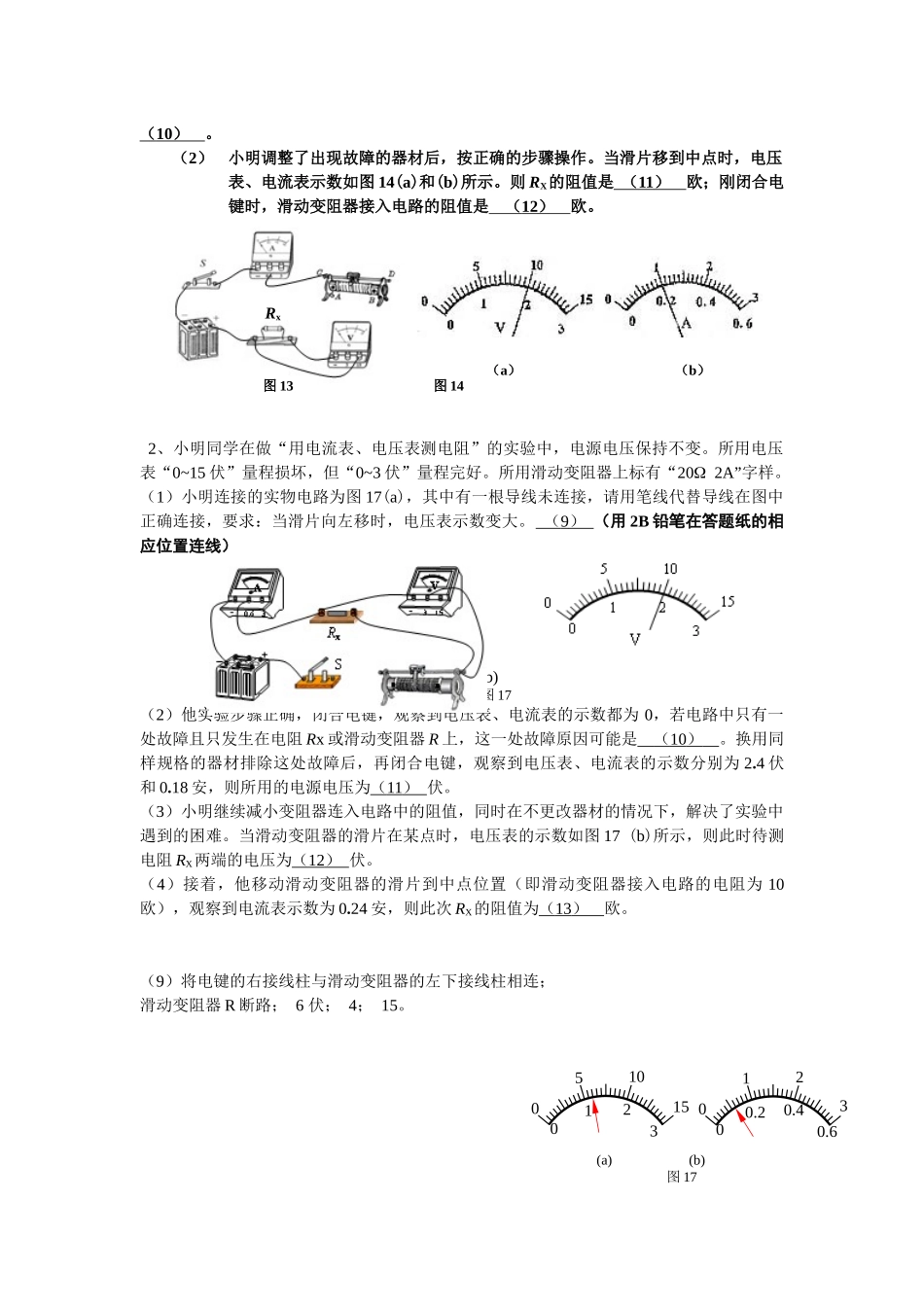

伏安法测电阻一、考点、热点回顾二、伏安法测电阻1、定义：用电压表和电流表分别测出电路中某一导体两端的电压和通过的电流就可以根据欧姆定律算出这个导体的电阻，这种用电压表电流表测电阻的方法叫伏安法。2、原理：I=U/R3、电路图：（右图）4、步骤：①根据电路图连接实物。连接实物时，必须注意开关应断开②检查电路无误后，闭合开关S，三次改变滑动变阻器的阻值，分别读出电流表、电压表的示数，填入表格。③算出三次Rx的值，求出平均值。④整理器材。5、讨论：⑴本实验中，滑动变阻器的作用：改变被测电阻两端的电压（分压），同时又保护电路（限流）。⑵测量结果偏小是因为：有部分电流通过电压表，电流表的示数大于实际通过Rx电流。根据Rx=U/I电阻偏小。⑶如图是两电阻的伏安曲线，则R1＞R2二、典型例题1、小明做“用电压表、电流表测电阻”的实验，实验器材如图13所示，请完成下列要求。（1）小明连接的电路如图13所示，图中尚有一根导线未连接，要求：滑片P向右移动时，电压表示数变大，请用笔画线代替导线在图中正确连接。（9）（用2B铅笔在答题纸的相应位置连线）三、②小明正确连接电路，实验步骤正确，闭合电键S，电流表的示数为0.3安。然后在移动滑片P的过程中，发现电压表示数始终为3伏，产生这种现象的可能原因是阻值最大（“滑片远离接线柱”）变阻（“一上一下”）滑动变阻器量程选择：算最大电流I=U/Rx“+”接线柱流入，“-”接线柱流出电流表串联在电路中量程选择：看电源电压“+”接线柱流入，“-”接线柱流出电压表并联在电路中R′RxAVUIR2R1(a)(b)图17（10）。（2）小明调整了出现故障的器材后，按正确的步骤操作。当滑片移到中点时，电压表、电流表示数如图14(a)和(b)所示。则RX的阻值是（11）欧；刚闭合电键时，滑动变阻器接入电路的阻值是（12）欧。2、小明同学在做“用电流表、电压表测电阻”的实验中，电源电压保持不变。所用电压表“0~15伏”量程损坏，但“0~3伏”量程完好。所用滑动变阻器上标有“202A”字样。（1）小明连接的实物电路为图17(a)，其中有一根导线未连接，请用笔线代替导线在图中正确连接，要求：当滑片向左移时，电压表示数变大。（9）（用2B铅笔在答题纸的相应位置连线）（2）他实验步骤正确，闭合电键，观察到电压表、电流表的示数都为0，若电路中只有一处故障且只发生在电阻Rx或滑动变阻器R上，这一处故障原因可能是（10）。换用同样规格的器材排除这处故障后，再闭合电键，观察到电压表、电流表的示数分别为2.4伏和0.18安，则所用的电源电压为（11）伏。（3）小明继续减小变阻器连入电路中的阻值，同时在不更改器材的情况下，解决了实验中遇到的困难。当滑动变阻器的滑片在某点时，电压表的示数如图17(b)所示，则此时待测电阻RX两端的电压为（12）伏。（4）接着，他移动滑动变阻器的滑片到中点位置（即滑动变阻器接入电路的电阻为10欧），观察到电流表示数为0.24安，则此次RX的阻值为（13）欧。（9）将电键的右接线柱与滑动变阻器的左下接线柱相连；滑动变阻器R断路；6伏；4；15。Rx（a）（b）图13图143210151050(a)(b)图170.60.40.2032103、小佳同学做“用电流表、电压表测电阻”实验，实验器材齐全且完好，电源电压保持不变。小佳正确串联实验器材，并将变阻器的滑片放置于一端，然后将电压表并联在电路中闭合电键后，两电表的示数如图17所示。接着移动变阻器的滑片，观察到电流表的示数逐渐增大，而电压表的示数始终不变。经思考，小佳重新正确连接电路，操作步骤正确。闭合电键后，发现两电表指针所指的刻度仍与图17所示一致。移动变阻器的滑片，当滑片位于中点位置时，电流表的示数为0.20安。继续移动变阻器的滑片到另一端时，电流表的示数为0.58安。请根据小佳同学实验过程中观察到的现象填写实验表格（10）（注意：请填写在答题纸上的表格中，电阻计算精确到0.1欧）。1.28．（10）(5分)2.4、小李在做“用电流表、电压表测电阻”的实验中，电源电压保持不变，所用滑动变阻器上标有“10Ω1A”字样。实验时小李按图15正确连接电路。①在闭合电键S前，她应将滑动变阻器的滑片P置于变阻器的________端（选填“左”或“右”...
