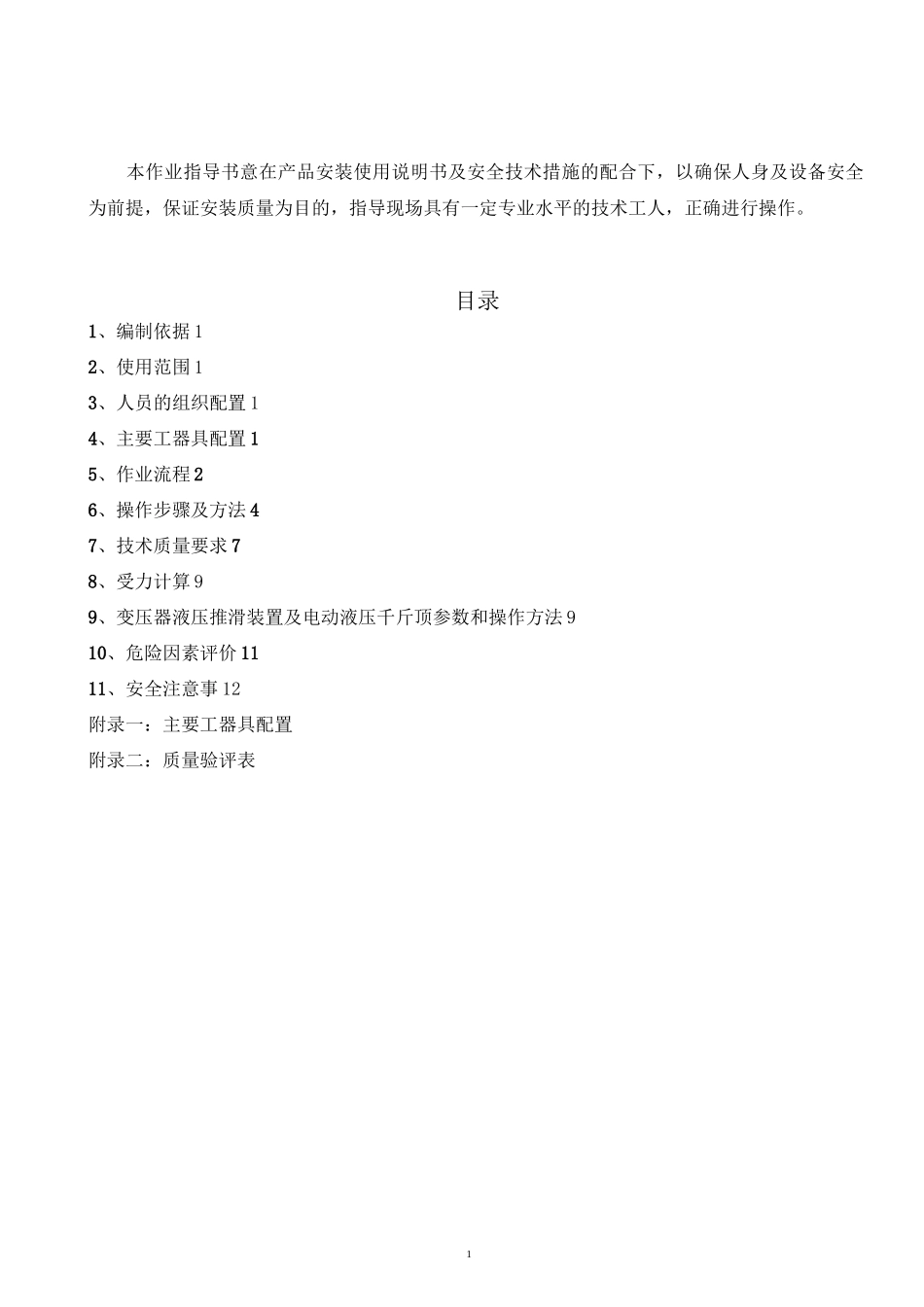

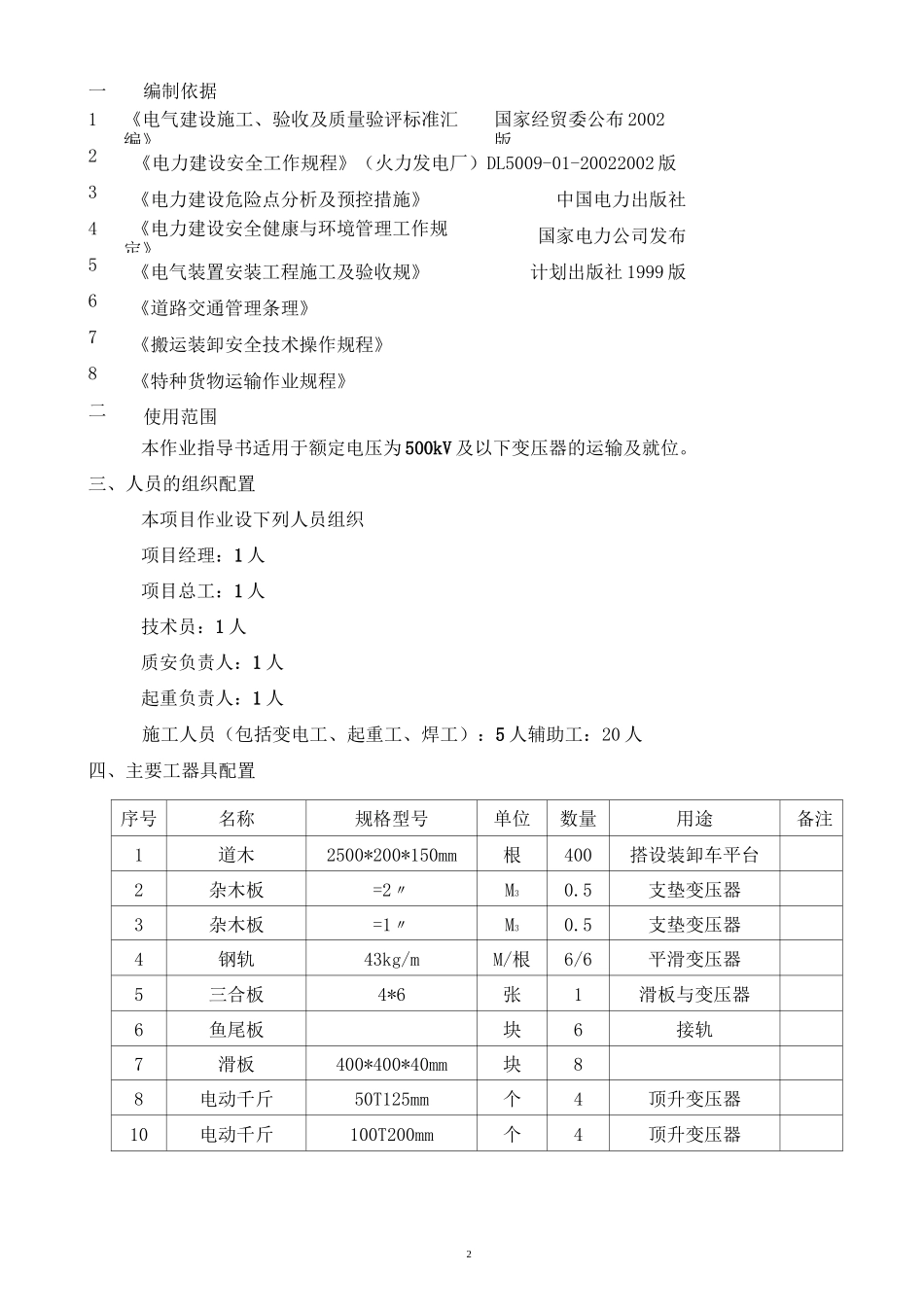

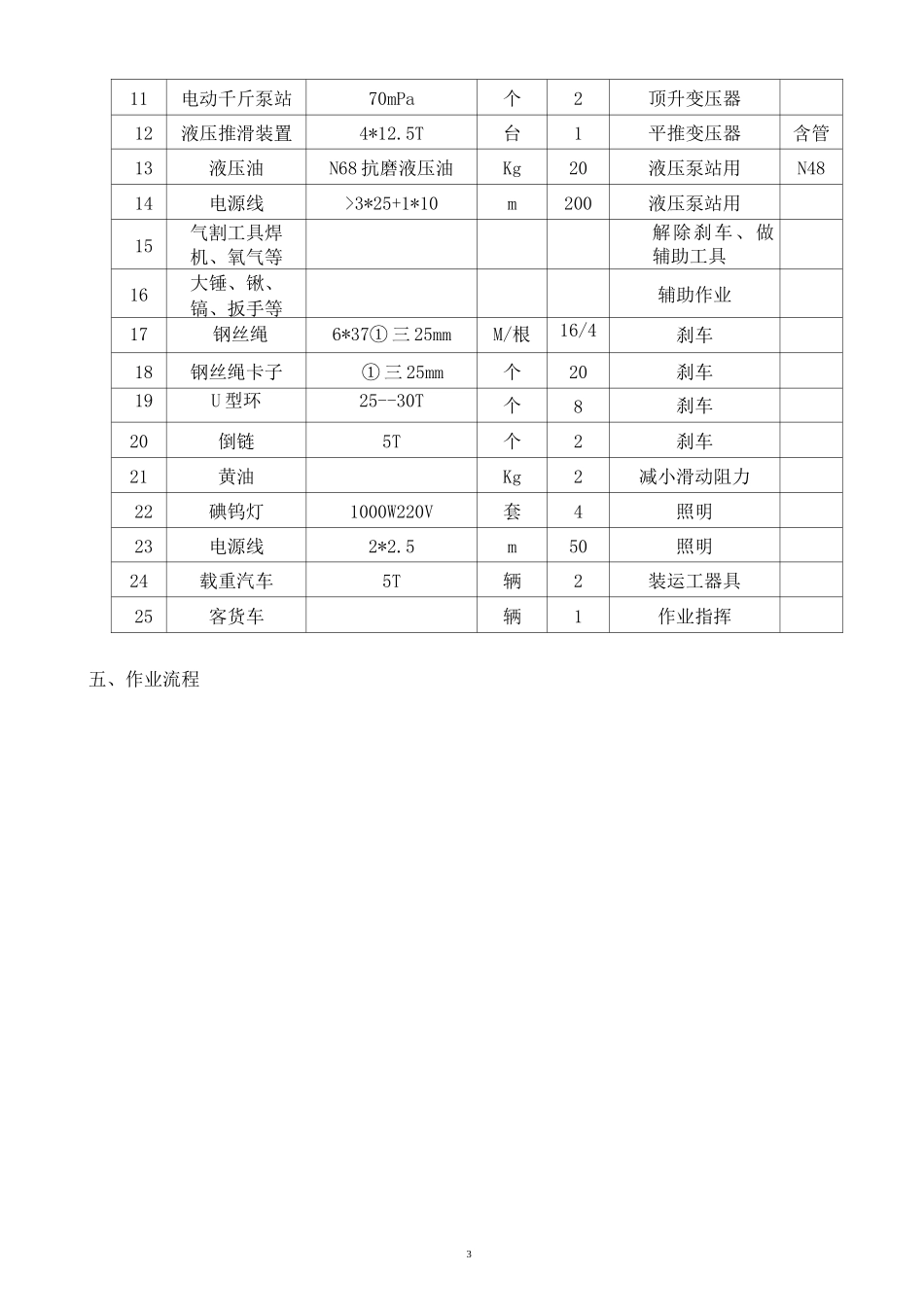

1本作业指导书意在产品安装使用说明书及安全技术措施的配合下，以确保人身及设备安全为前提，保证安装质量为目的，指导现场具有一定专业水平的技术工人，正确进行操作。目录1、编制依据12、使用范围13、人员的组织配置14、主要工器具配置15、作业流程26、操作步骤及方法47、技术质量要求78、受力计算99、变压器液压推滑装置及电动液压千斤顶参数和操作方法910、危险因素评价1111、安全注意事12附录一：主要工器具配置附录二：质量验评表2一、编制依据1．《电气建设施工、验收及质量验评标准汇编》国家经贸委公布2002版2．《电力建设安全工作规程》（火力发电厂）DL5009-01-20022002版3．《电力建设危险点分析及预控措施》中国电力出版社4．《电力建设安全健康与环境管理工作规定》国家电力公司发布5．《电气装置安装工程施工及验收规》计划出版社1999版6．《道路交通管理条理》7．《搬运装卸安全技术操作规程》8．《特种货物运输作业规程》二、使用范围本作业指导书适用于额定电压为500kV及以下变压器的运输及就位。三、人员的组织配置本项目作业设下列人员组织项目经理：1人项目总工：1人技术员：1人质安负责人：1人起重负责人：1人施工人员（包括变电工、起重工、焊工）：5人辅助工：20人四、主要工器具配置序号名称规格型号单位数量用途备注1道木2500*200*150mm根400搭设装卸车平台2杂木板=2〃M30.5支垫变压器3杂木板=1〃M30.5支垫变压器4钢轨43kg/mM/根6/6平滑变压器5三合板4*6张1滑板与变压器6鱼尾板块6接轨7滑板400*400*40mm块88电动千斤50T125mm个4顶升变压器10电动千斤100T200mm个4顶升变压器311电动千斤泵站70mPa个2顶升变压器12液压推滑装置4*12.5T台1平推变压器含管13液压油N68抗磨液压油Kg20液压泵站用N4814电源线>3*25+1*10m200液压泵站用15气割工具焊机、氧气等解除刹车、做辅助工具16大锤、锹、镐、扳手等辅助作业17钢丝绳6*37①三25mmM/根16/4刹车18钢丝绳卡子①三25mm个20刹车19U型环25--30T个8刹车20倒链5T个2刹车21黄油Kg2减小滑动阻力22碘钨灯1000W220V套4照明23电源线2*2.5m50照明24载重汽车5T辆2装运工器具25客货车辆1作业指挥五、作业流程4六、作业方法及作业程序6.1施工准备6.1.1通过实地勘测，选择变压器运输的路线，及变压器运输车辆。公路运输一般使用200T全挂拖车。检查运输车辆的机械性能并确认整个车组外于良好状态应良好。主车及挂车司机应事先对运输路进行考察，熟悉道路情况。6.1.2编写变压器专项运输措施、运输路线及安全文明施工措施，并认真做好变压器交底工作。6.1.3认真核对变压器型号及变压器相序,如存在型号和相序不符合设计要求等问题,应及时与有关部门联系解决。6.1.4检查变压器外观是否有碰撞痕迹，如果有碰撞痕迹应立即通知有关部门做进一步检查；检查变压器冲击记录，查看指示时间是否正确，便于分清责任。6.1.5进行运输、就位前前施工工器具的配置及检验，检查施工人员对工器具的熟悉程度和操作水平。6.1.6检查变压器基础预埋件检查应于变压器匹配；变压器基础施工应符合设计及规范要求，水平误差应小于5mm。6.1.7认真核对变压器基础的相序，提前在基础上标明变压器的正确相序。并标明变压器基础的5中心线及预埋件中心线。6.2变压器装车6.2.1装车时，在拖板车和变压器基础前间搭设道木台，用千斤顶顶起变压器，将钢轨穿入变压器底部，放上滑板，将变压器落在滑板和钢轨上，用液压推进装置将变压器水平推上道木台，待拖板车到达后，升台等高于拖板车，再将变压器平滑上拖板车，找正后落于拖板车上。进行变压器装车作业时必须将道木台下降至梁落地，沿大梁纵向垫厚度不低于100mm的硬实道木，每根梁也必须用枕木垫实。6.2.2装车前应先根据要求安装变压器运输冲击记录仪，装载货物的重心必须放置在货台的中心，纵向及横向均不应装偏。6.2.3变压器装至拖车上以后应检查其刹车是否符合要求，以确保变压器在运输过程中的稳定性。6.2.4变压器装车方法6.2.4.1清理变压器周围场地，引导拖板车正确停靠在站内变压器基础旁边的指定位置。6.2.4.2在变压器基础和拖板车间搭设道木台。6.2.4.3在变压器的顶升位置搭设顶升用道木台。6.2.4.4在变压器...
